希曼顿调功器ZAC29C三相周波调功器

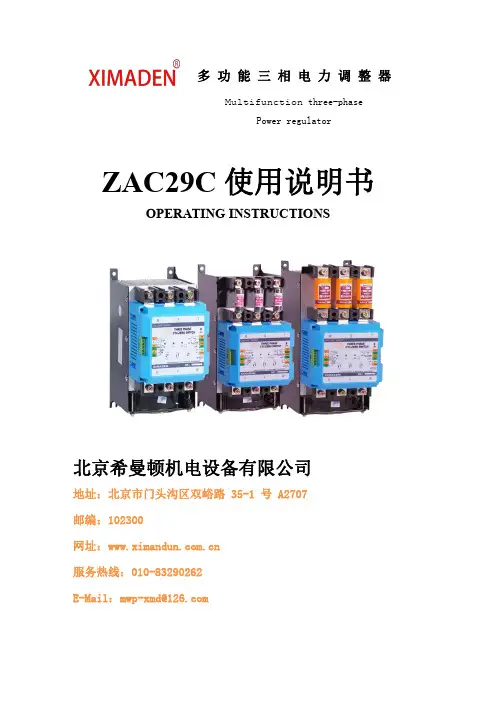

北京希曼顿机电设备有限公司ZAC29C型号多功能三相电力调整器使用说明书
多功能三相电力调整器Multifunction three-phasePower regulator ZAC29C使用说明书OPERATING INSTRUCTIONS北京希曼顿机电设备有限公司地址：北京市门头沟区双峪路35-1号A2707邮编：102300网址：E-Mail：***************一．型号定义图7-1：ZAC29C 系列产品型号定义二．产品系列型号纯阻负载电流（A ）外形尺寸单位：mm 长(加快熔后长)×宽×高外形图冷却方式ZAC29C-4040207(274)×125×210见图A ，加快熔后见图B 自然冷却ZAC29C-6060245(306)×125×210见图C ，加快熔后见图D风冷ZAC29C-8080ZAC29C-120120306×125×210见图E ，加快熔后见图FZAC29C-150150三．主要技术指标输入手动给定信号DC0~5V自动控制信号①4~20mA,输入阻抗〈250Ω；②PWM,周期2s 最大输入电流〈5mA （内部跳线MS 选择）风机电源220V AC 50HZ输出调节输出分辨力0.2输出及控制方式PWM 或CYC 输出；控制方式：调功报警输出继电器报警输出AL1、AL2报警接点，容量240V AC 2A (纯组)负载三相全控或三相两控的纯阻负载，无相序。
内部供电电源：380V 功耗：3w结构：内部三个SSR 输入串联或二个输入SSR 串联保护外部起停开关启动/停止选择：外部的无电压接点风机停转报警在上电和运行中，CS 系统自动检测风机转速.当风机停转后,故障灯闪烁。
报警延迟时间一分钟超温保护散热器温度高于80℃禁止输出并报警,手动自动切换手动/自动：外部无电压接点使用环境安装环境壁挂式垂直安装、通风良好、不受日光直射或热辐射、无腐蚀性、无可燃性高度湿度高温高湿以及海拔大于1000米，应降额使用，环境相对湿度：≤90%温度-10℃～+55℃四．LED 指示灯定义状态一绿灯亮4~20mA 输入（PWM 输入时无指示）状态二蓝灯亮有输出状态三故障灯（红）常亮超温报警状态四故障灯（红）闪烁CS 风机停转ZAC29C -配套SSR三相周波电力调整器ZAC29C 配套SSR 三相周波电力调整器CS600---风机为双进风宽口离心类型2P3: 3P3: 两相控三相三相控三相五．配线及应用5．1基本运行接线图5.2标准接线图图7-2：ZAC29C 基本运行接线图图7-3：标准运行接线图5．3PWM 输入，光电隔离的功率扩展技术图7-4：PWM 输入光电隔离的功率扩展技术的应用图六．初步调试和故障排除1)输入信号选择:去掉顶盖的四个螺丝，在线路板底部，可看到内部的MS 短路点.1-2号短路是4～20mA 输入(出厂标准).将1-2断开后，输入为2秒的PWM 信号，注意，此时相应的仪表或PLC 的输出周期必须设置为2秒，否则将引起测量误差.2）两种输出方式选择:出厂设定周波CYC 输出方式；端子P/C PC 短路时，输出方式为PWM。
希曼顿调功器ZAC29C三相周波调功器
希曼顿调功器ZAC29C三相周波调功器：ZAC29C是工业电加热的最具广泛应用三相周波过零调功器。
它采用了用希曼顿最新CS和ZAC10周波控制器等三项技术专利。
PLC和仪表通用接口，4～20mA和PWM的两种输入， PWM 或周波CYC 两种输出，欧式风格的安全防尘结构，美观大方，红蓝绿色LED灯，工作状态一目了然。
可更换的三只”长命”固态电器（DBC焊接型），避免了一体化模块危险集中的弊病。
插片式散热器具有体积小，重量轻，散热效率比普通散热器高30% 。
其它功能包括：内置抑制变频器干扰的阻容吸收器(RC回路)，散热器超温报警输出，智能工作灯，CS系统的霍尔转速检测接口。
可用于工业的纯电阻性负载的控制。
最重要的是：先进的周波过零输出，由于负载电流的通断是按正弦波均匀分布，多台设备运行时，负载电流随机性和叠加性，所造成的总动力负载电流相对是均衡的，它提高了调节精度和电源利用效率避免了打表针和电力设备增容，节电效一. 主要技术指标：光隔离输入P型:脉宽调制（占空比）脉冲，周期：2秒;高电平：4~15V；低电平：1.5V；最大输入电流：<20mA4~20mA输入I型:接受阻抗<250欧姆适配接口：日本岛电P或I型PID调节器或DCS输出接口。
启动/停止选择：外部的无电压接点开关结构：内部有三个串联SSR或二个串联SSR内部功率限制：内部电位器P1调整（出厂不限制）限制范围：0~100%。
60秒上电缓启动：首次上电被启动,用于降低冷态启动的平均功率。
状态指示灯： PWM信号或4~20mA输入绿色LED；运行兰灯；红色报警的LED指示。
负载接线方式：50Hz单相或三相三角形或星形中心不接地/接地，三相全控的纯阻负载，无相序。
散热器80℃超温报警输出：常开继电器接点 1A 纯阻风扇工作方式: 1) 直通 2) 自动超过40℃风机启动控温精度±5℃供电电源：220VAC 50HZ ( 380V不提供) 功耗：３Ｗ保险：需外配０．３Ａ标称电流容量以及固态继电器电流 : 40A（Z80A-3）、 60A （Z100A-3）80A（Z120A-3） 120A（Z180A-3）150A(Z220A-3初步调试：参照图接线，先用100～200W灯泡假负载，将仪表置手动方式。
希曼顿 XCT1 交流电流转换器 说明书
XCT1交流电流转换器说明书一．技术参数●输入：0～5A AC●检测环：5A 电流互感器两个●过线圈数：单圈●输出：0～5V DC●最大输出电流：＜5mA 2K 负载输出幅度范围：0%～100%●电源：220V AC 50Hz●转换精度：不大于满量程的3%●指示灯：红色LED●应用方式：测量三相负载平均电流二、外形尺寸图：三、应用例1．PAD36三相电力调整器最大电流限制应用调整最大电流设定电位器，找到限流设定点,为保证合适的动态范围，CT 的范围在2～4.5V ，否则需调整的量程输出范围。
设定PAD36功能开关SW1选择CT ：最大输出电流限制功能。
2．用于岛电（SHIMADEN ）高精度仪表SR253、SR23精密调节输出电流反馈SR253提供了模拟遥控作为外部控制输入，与调节输出1的PID 运算结果相加或相减，XCT1参与调节输出1的控制。
在精密温度调节中，可将三相负载电流通过XCT1实现负反馈。
与之配合还需设置如下参数：范围（REM Sc_L，Sc_H）、比例系数（REM P.B）、线性延时时间（REM Time）。
模拟遥控输入控制框图如图：B[%]REM_OUT1=｛REM（input）-（Sc_H+ Sc_L）/ 2｝/（Sc_H -Sc_L）×P.Y型和P型输出的加热器断线报警：仪表提供0～5V CT电流输入，在仪表窗口可设欠流值，范围：1～500或OFF。
当有调节输出时（控制灯亮），如被检测到的实际电流低于设定值，将产生HB报警。
在仪表窗口显示的是CT检测的实际负载电流值。
用于检测SSR和加热器断线。
这里XCT1提供了三相大电流负载检测的方法。
1．上电后，红色LED灯亮，电源正常。
否则，查电源进线2．量程调整：XCT1出厂时，已被调整为0～5A的输入，对应0～5VDC输出。
如果用户工作电流未满量程，或外配大电流互感器变比不合适，可通过：A）调整电位器W1，增加输出幅度。
工业电炉三相交流电力调整器结构
工业电炉三相交流电力调整器结构工业电炉是一种常见的加热设备，广泛应用于冶金、化工、建材等行业。
为了保证电炉的稳定运行和高效工作，需要使用电力调整器对三相交流电进行调整。
本文将介绍工业电炉三相交流电力调整器的结构和工作原理。
一、工业电炉三相交流电力调整器的结构工业电炉三相交流电力调整器主要由控制器、触发器、功率模块和电源模块组成。
1.控制器：控制器是电炉三相交流电力调整器的核心部件，主要负责接收和处理控制信号，并控制功率模块的开关状态。
控制器通过内部的算法和逻辑判断，实现对电炉加热功率的精确调整。
2.触发器：触发器是控制器和功率模块之间的连接部件，主要负责将控制器输出的触发信号转化为适合功率模块的触发脉冲信号。
触发器的稳定性和精确性对电炉的加热效果有着重要影响。
3.功率模块：功率模块是工业电炉三相交流电力调整器的关键部件，用于控制电炉的加热功率。
功率模块一般采用晶闸管或功率场效应管等器件，通过不同的开关状态来控制电流的大小和方向，从而实现对电炉的加热功率的调整。
4.电源模块：电源模块主要负责为控制器、触发器和功率模块提供稳定的电源供电。
电源模块一般采用直流电源，通过转换和滤波等技术，将输入的交流电转化为稳定的直流电，以满足各个部件的工作要求。
二、工业电炉三相交流电力调整器的工作原理工业电炉三相交流电力调整器的工作原理主要包括控制信号的生成和功率调整。
1.控制信号的生成：控制器接收外部的控制信号，通过内部的算法和逻辑判断，生成相应的控制信号。
控制信号一般包括触发信号和调整信号。
触发信号用于触发触发器，将控制信号转化为适合功率模块的触发脉冲信号；调整信号用于控制功率模块的开关状态，实现对电炉加热功率的调整。
2.功率调整：控制器生成的调整信号通过触发器转化为触发脉冲信号，进而控制功率模块的开关状态。
功率模块根据触发脉冲信号的不同，控制晶闸管或功率场效应管的导通和截止，从而调整电流的大小和方向，实现对电炉的加热功率的调整。
PAC03I三相电力调整器操作手册
450
H3450P 固态继电器，平均电流最大 220A
500
H3500P 固态继电器，平均电流最大 250A
N无
C 过流保护功能，适用于硅碳棒、变压器负载
N无
F 状态扩展功能，配希曼顿 XDR
U00
调功选件，具体见表
1 厂内安装
1 厂内调试
5
2. 产品系列
型号
PAC03I-B160PAC03I-B227PAC03I-B301PAC03I-B361PAC03I-B401PAC03I-CS600-
PAC03I 系列三相电力调整器（说明书中简称 PAC03I 整机）由 PAC03I 触发板、PAC03I 专用散热器、风机、外 壳等组成。核心部分使用 PAC03I 控制板；散热系统采用高效散热器、低噪音风机。整机电流容量从 40A 到 500A 有多个等级。
该电力调整器可与带0~5V、0~10V或4~20mA等的智能PID调节器或PLC配套使用，也可独立使用手动功能。PAC03I 电力调整器的负载类型可以是三相阻性负载、感性负载及变压器负载；负载方式可以是星形中心接地负载、星形 中心不接地负载、三角形负载。PAC03I可广泛应用于工业电炉的加热控制、冶金、化工、纺织机械等领域。
150
H3150PE 固态继电器，平均电流最大 60A
N无
C 过流保护功能，适用于硅碳棒、变压器负载
N无
F 状态扩展功能，配希曼顿 XDR
U00
调功选件，具体见表
1 厂内安装
1 厂内调试
3-1 散热器 3-2 模块
3-3 过流保护
3-4 状态扩展
B227
自然散热，每相最大散热电流为 100A, 具体尺寸见图 17-B

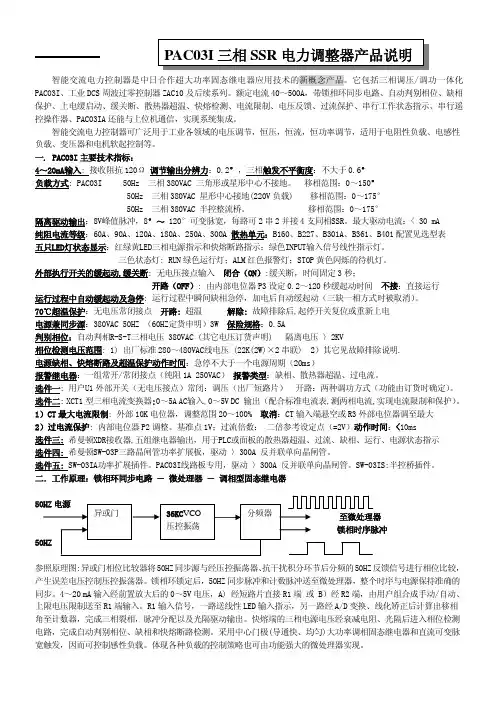

PAC03I 三相 SSR 电力调整器产品 说明书
智能交流电力控制器是中日合作超大功率固态继电器应用技术的新概念产品。
它包括三相调压/调功一体化PAC03I、工业DCS周波过零控制器ZAC10及后续系列。
额定电流40～500A，带锁相环同步电路、自动判别相位、缺相保护、上电缓启动、缓关断、散热器超温、快熔检测、电流限制、电压反馈、过流保护、串行工作状态指示、串行遥控操作器、PAC03IA还能与上位机通信，实现系统集成。
智能交流电力控制器可广泛用于工业各领域的电压调节，恒压，恒流，恒功率调节，适用于电阻性负载、电感性负载、变压器和电机软起控制等。
一. PAC03I主要技术指标：4～20mA输入: 接收阻抗120Ω 调节输出分辨力：0.2°，三相触发不平衡度：不大于0.6°负载方式: PAC03I 50Hz 三相380VAC 三角形或星形中心不接地。
移相范围：0～150°50Hz 三相380VAC 星形中心接地(220V负载) 移相范围：0～175°50Hz 三相380VAC 半控整流桥。
移相范围：0～175°隔离驱动输出：8V峰值脉冲，8°～ 120°可变脉宽，每路可2串2并接4支同相SSR。
最大驱动电流：< 30 mA纯阻电流等级：60A、90A、120A、180A、250A、300A 散热单元：B160、B227、B301A、B361、B401配置见选型表五只LED灯状态显示：红绿黄LED三相电源指示和快熔断路指示；绿色INPUT输入信号线性指示灯。
三色状态灯: RUN绿色运行灯；ALM红色报警灯；STOP黄色闪烁的待机灯。
外部执行开关的缓起动,缓关断: 无电压接点输入 闭合（ON）:缓关断，时间固定3秒；开路（OFF）: 由内部电位器P3设定0.2～120秒缓起动时间 不接：直接运行运行过程中自动缓起动及急停: 运行过程中瞬间缺相急停，加电后自动缓起动（三缺一相方式时被取消）。
PACI系列三相电力调整器
智能交流电力控制器是中日合作超大功率固态继电器应用技术的新概念产品。
它包括三相调压/调功一体化PAC03I、工业DCS周波过零控制器ZAC10及后续系列。
额定电流40～500A，带锁相环同步电路、自动判别相位、缺相保护、上电缓启动、缓关断、散热器超温、快熔检测、电流限制、电压反馈、过流保护、串行工作状态指示、串行遥控操作器、PAC03IA还能与上位机通信，实现系统集成。
智能交流电力控制器可广泛用于工业各领域的电压调节，恒压，恒流，恒功率调节，适用于电阻性负载、电感性负载、变压器和电机软起控制等。
一. PAC03I主要技术指标：4～20mA输入: 接收阻抗120Ω调节输出分辨力：0.2°，三相触发不平衡度：不大于0.6°负载方式: PAC03I 50Hz 三相380VAC 三角形或星形中心不接地。
移相范围：0～150°50Hz 三相380VAC 星形中心接地(220V负载) 移相范围：0～175°50Hz 三相380VAC 半控整流桥。
移相范围：0～175°隔离驱动输出：8V峰值脉冲，8°～120°可变脉宽，每路可2串2并接4支同相SSR。
最大驱动电流：< 30 mA纯阻电流等级：60A、90A、120A、180A、250A、300A 散热单元：B160、B227、B301A、B361、B401配置见选型表五只LED灯状态显示：红绿黄LED三相电源指示和快熔断路指示；绿色INPUT输入信号线性指示灯。
三色状态灯: RUN绿色运行灯；ALM红色报警灯；STOP黄色闪烁的待机灯。
外部执行开关的缓起动,缓关断: 无电压接点输入闭合（ON）:缓关断，时间固定3秒；开路（OFF）: 由内部电位器P3设定0.2～120秒缓起动时间不接：直接运行运行过程中自动缓起动及急停: 运行过程中瞬间缺相急停，加电后自动缓起动（三缺一相方式时被取消）。
希曼顿产品手册
日本岛电数字调节器
SRS11A SRS12A SRS13A SRS14A 系列
日本岛电数字调节器
订货选型表 ：
SRS11A SRS12A SRS13A SRS14A 系列
基本性能 :
● 多种输入和量程范围，4 种安装尺寸 ● 超薄机身 (62mm - 65mm) ，节省安装空间 ● SV 设定 : 3 点 ● PID 值 : 3 组 ● 2- 调节输出，可用于加热与制冷 ● 可编程 32 步 ( 选件 ) ● (1-4 曲线 , 32-8 步 ) ● 支持 RS-485 接口 ( 选件 ) ● ( 主 - 从功能 , Modbus/Shimaden 协议 ) ● 加热器断线 / 加热器回路报警 : 单相 / 三相 ● 多种选件适合不同用途
PAD37-T、PAC15P 、PAC35P/C、PAC16P-T、PAC36P-T、PAC03I、ZAC10-I/P、SW03A 、 XCT1、SW03-6L
公司名称：希曼顿（北京）科技有限公司
地 址：北京市中关村上地信科技园上奥世纪大厦 B 座 17 层
联系人：高艳龙 专线：010-62611201 手机：13716122959
H3340ZN H3400Z H3500Z H3600Z H3800Z U 型 H330ZU H350ZU H370ZU H3100ZU S312ZU S325ZU S340ZU
电力调整器（调功调压器）
三相 C 系列 功率调控器 PAC30D 三相 D 系列 功率调控器 PAD37 PAD36 单相 D 系列 功率调控器 PAD27 PAD26 可控硅模块 MTX/MFX56A MTX/MFX90A MTX/MFX120A MTX/MFX180A
PAC15P、PAC16P、PAC01A、PAC03I、PAC30、ZAC29C、ZAC28U 固态继电器：普通型: S203ZL/W 、S310ZK 、S340ZK 工业级增强型:H375ZF/K、H3100ZF/K、H3200Z、H3300ZD、H3340ZN、H3500Z 可控硅模块：MTX56A 、MTX90A、MTX120A、MTX180A、MTX250A、MTX350A 可控硅触发器、周波控制器/触发板单元： PAD36-T、PAD26-T、PAD15-T、PAD27-T、
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
希曼顿调功器 ZAC29C三相周波调功器：ZAC29C是工业电加热的最具广泛应用三相周波过零调功器。
它采用了用希曼顿最新CS和ZAC10周波控制器等三项技术专利。
PLC和仪表通用接口，4～20mA和PWM的两种输入， PWM 或周波CYC 两种输出，欧式风格的安全防尘结构，美观大方，红蓝绿色LED灯，工作状态一目了然。
可更换的三只”长命”固态电器（DBC焊接型），避免了一体化模块危险集中的弊病。
插片式散热器具有体积小，重量轻，散热效率比普通散热器高30% 。
其它功能包括：内置抑制变频器干扰的阻容吸收器(RC回路)，散热器超温报警输出，智能工作灯，CS系统的霍尔转速检测接口。
可用于工业的纯电阻性负载的控制。
最重要的是：先进的周波过零输出，由于负载电流的通断是按正弦波均匀分布，多台设备运行时，负载电流随机性和叠加性，所造成的总动力负载电流相对是均衡的，它提高了调节精度和电源利用效率避免了打表针和电力设备增容，节电效一. 主要技术指标：光隔离输入P型:脉宽调制（占空比）脉冲，周期：2秒;高电平：4~15V；低电平：1.5V；最大输入电流：<20mA4~20mA输入I型:接受阻抗<250欧姆适配接口：日本岛电P或I型PID调节器或DCS输出接口。
启动/停止选择：外部的无电压接点开关结构：内部有三个串联SSR或二个串联SSR内部功率限制：内部电位器P1调整（出厂不限制）限制范围：0~100%。
60秒上电缓启动：首次上电被启动,用于降低冷态启动的平均功率。
状态指示灯： PWM信号或4~20mA输入绿色LED；运行兰灯；红色报警的LED指示。
负载接线方式：50Hz单相或三相三角形或星形中心不接地/接地，三相全控的纯阻负载，无相序。
散热器80℃超温报警输出：常开继电器接点 1A 纯阻风扇工作方式: 1) 直通 2) 自动超过40℃风机启动控温精度±5℃供电电源：220VAC 50HZ ( 380V不提供) 功耗：３Ｗ保险：需外配０．３Ａ标称电流容量以及固态继电器电流 : 40A（Z80A-3）、 60A （Z100A-3）80A（Z120A-3） 120A（Z180A-3）150A(Z220A-3初步调试：参照图接线，先用100～200W灯泡假负载，将仪表置手动方式。
此时，负载电压应在开关电压范围内通断。
常见故障排除：无控制信号不接负载时，R-U 、S-V、T-W间三个固态继电器间的阻值，用万用表测量分别>500KΩ，当调节器100%输出时，用万用表测量R-U、 S-V、T-W三个固态继电器间的阻值应<10KΩ（以上数据仅供参考）。
,若SSR毁坏，无更换整机的必要.打开机壳，可更换单只毁坏的SSR。
紧急情况下，两相控三相是可用的。
继电器型号，参见标牌。
希曼顿调功器 ZAC28U三相调功器一．主要技术指标：１输入:24V/12V±10%直流或脉冲输入隔离电压：> 2000VDC 驱动电流 < 30mA2. 结构：内部有三个串联SSR或二个串联SSR3. 阻容吸收器(RC回路) 0.1μF47Ω4.风扇工作方式: 1) 直通 2) 自动超过50℃风机自动启动控温精度±5℃5. 超温保护: 80℃超温禁止输出超温解除后自动复位测温精度±5℃6．状态指示灯：绿灯亮：控制正常红灯亮：超温报警注：本装置是利用仪表的PWM控制信号，状态灯闪烁属正常。
7．超温报警输出指示：光隔离晶体管（ＯＣ门）驱动电流：< 20mA （需外配５～２４VDC）注：配希曼顿XK4四路继电器8．电流容量及固态继电器电流 : 40A（Z80A-3）、60A （Z100A-3）80A（Z160A-3）120A（Z200A-3）1 50A(Z220A-3)。
二. 安装及使用须知:l 本电力调整器是壁挂式，工作环境温度：0℃～+55℃，工作环境相对湿度：* 90%。
l 需垂直安装在通风良好，不受日光直射或热辐射，无腐蚀性无可燃性的环境中。
l 工作电流 >30A,需采用强制风冷。
高温高湿以及海拔大于1000米，应降额使用。
l 装置过热保护后，如要再运行，需排除故障后，再送电运行。
三. 初步调试：参照图接线，先用100～200W灯泡假负载，将仪表置手动方式。
此时，负载电压应在开关电压范围内通断。
常见故障排除：无控制信号不接负载时，R-U 、S-V、T-W间三个固态继电器间的阻值，用万用表测量分别>500KΩ，当调节器100%输出时，用万用表测量R-U、 S-V、T-W三个固态继电器间的阻值应<10K Ω（以上数据仅供参考）。
,若SSR毁坏，无更换整机的必要.打开机壳，可更换单只毁坏的SSR。
紧急情况下，两相控三相是可用的。
继电器型号，参见标牌。
1.ZAC28 电力调整器 12V/24V控制信号入，完全符合日本岛电的"P"型输出仪表的标准( 12V 30mA) 内置抑制变频器干扰的阻容吸收三只独立可更换的高导热DBC 型固态电器风机自动启动温度〉50℃散热器80℃超温度报警；报警输出:光隔离OC门晶体管负载：星型中心不接N/接N或内/外三角形负载电压 110V～430VAC 50/60 HZ内部SSR型号(有效值)2．纯阻负载电流注：按实际负载电流取整选取感性负载，非线性纯阻负载不推荐使用40A 纯阻负载40A以下 (含散热器，现场定风冷方式) Z80A-3 60A 纯阻负载60A以下 (含散热器，风冷) Z100A-3 80A 纯阻负载80A以下 (含散热器，风冷) Z120A-3 120A 纯阻负载120A以下(含散热器，风冷) Z180A-3 150A 纯阻负载150A以下(含散热器，风冷) Z220A-3ZAC28订货例: 型号： ZAC28-80A含义: 三相电力调整器纯阻负载电流80A专业名词解释:PWM输出:在固定的时间内,改变通断比例。
例: 50%时，负载电流为固定的时间内通一半断一半; CYC输出: 负载电流将按正弦波均匀分布. 例: 50%时，负载电流为通一个断一个。
希曼顿PAC30A电力调整器全新希曼顿的PAC30智能调压器以令人赞叹的完美设计开创数字调压器的新纪元。
它操作简单，功能齐全。
独立的DBC电力模块，易于散热和维护，并避免了危险的集中。
欧式风格的安全防尘结构，美观大方。
红绿蓝色LED灯，工作状态一目了然。
插片散热器的散热效率比普通散热器散热效率高30% 。
可广泛用于工业各领域中的阻性或感性负载。
一. 主要技术指标：1．4～20mA 输入: 接收阻抗250Ω2．调节输出分辨力：0.2 °。
线性化精度：±0.3V3．负载方式: 50Hz 三相380VAC1）星型中心不接地/外三角型移相范围：0～150°2）星型中心接地 ( 定货特殊申明) 移相范围：0～170°4．LED 灯显示: IN 绿色灯：4～20mA 输入信号指示；RUN 兰色运行灯：1)上电运行前闪烁三次（表示测试状态）2)一直亮：正常运行指示3)不亮：控制器或电源故障ALM 红色报警灯:1)电源缺相: 红灯闪烁2)散热器超温:红兰灯交替闪烁。
5．缓启、缓停: 缓启、缓停时间均固定为15 秒。
6．外部接点：无电压接点。
RUN/STOP :开路启动运行闭合:停机 MAN/AUTO: 手动/自动，闭合时: 手动7．继电器报警输出： AL2，报警接点，容量 240VAC 1A （纯阻）8．80℃超温保护：散热器大于80℃禁止输出并报警解除: 故障排除后,重新上电。
9．电流容量：每相电流 40A 、 60A 、 80A 。
10．电源： 380VAC 1W 50HZ二. 安装及使用须知：使用前请认真阅读本说明书，严格按要求接线使用。
本电力调整器是壁挂式，垂直安装在通风良好，不受日光直射或热辐射，无腐蚀性无可燃性的环境中。
工作电流 >30A,需采用强制风冷。
高温高湿以及海拔大于1000 米，应降额使用。
装置过热保护后，如要再运行，需排除故障后，再送电运行。
在使用过程中若发生过流现象，应首先检查负载有无短路等故障。
工作环境温度：0℃～+55℃ 通风良好的位置。
工作环境相对湿度： 90%。
负载短路保护：一般按额定负载电流的1.5 倍选择，外配RS0 快速熔断器作为短路保护PAC30A选型表PAC30A 订货例:型号：【PAC30A-YO-60】 含义: 【三相电力调整器- 负载星型中心接地 - 负载电流60A 】注:感性负载选取调压器时,PAC30A 电流等级应降额2-3倍使用. 硅碳棒负载应降额1/2使用因同步问题，订货时必须注明三相三线制和三相四线制（负载中心接地不接地）标准配件：10K 带刻度牌电位器一个（外部电压限制或手动）动力电源护套6个1. PAC30A-三相电力调整器控制信号输入：4~20mA ， 调压调节分辨力： 0.2。
； 缓起、缓停时间：固定15秒； 继电器报警接点输出 散热器80℃超温报警； 外部电压限制、手动/自动、外部启停2.负载连接方式YT-三相星型中心不接N 或三角形纯阻负载380VAC±0% 50HZ ±5%YN-三相纯阻负载星型中心接N 380VAC±10% 50HZ±5% ★不推荐使用中心接N ，零线电流大 3．负载电流及外形注:感性负载选取,电流等级应降额2-3倍. 硅碳棒负载应降额1/2使用40A纯阻负载40A 以下 (自然散热)60A纯阻负载60A 以下 (风冷散热器)80A纯阻负载80A 以下(风冷散热器) 120A 纯阻负载120A 以下(风冷散热器)150A 纯阻负载150A 以下(风冷散热器)4．用户的PWM 过零调功方式（控制选件）★外部起停开关被U1代替。
可通过外部开关选择调压/调功转换★感性负载不能选0 无U01过零调功 周期2秒ZAC29C是工业电加热的最具广泛应用三相周波过零调功器。
它采用了用金曼顿最新CS和ZAC10周波控制器等三项技术专利。
PLC和仪表通用接口，4～20mA和PWM的两种输入， PWM 或周波CYC 两种输出，欧式风格的安全防尘结构，美观大方，红蓝绿色LED灯，工作状态一目了然。
可更换的三只”长命”固态电器（DBC焊接型），避免了一体化模块危险集中的弊病。
插片式散热器具有体积小，重量轻，散热效率比普通散热器高30% 。
其它功能包括：内置抑制变频器干扰的阻容吸收器(RC回路)，散热器超温报警输出，智能工作灯，CS系统的霍尔转速检测接口。
可用于工业的纯电阻性负载的控制。
最重要的是：先进的周波过零输出，由于负载电流的通断是按正弦波均匀分布，多台设备运行时，负载电流随机性和叠加性，所造成的总动力负载电流相对是均衡的，它提高了调节精度和电源利用效率避免了打表针和电力设备增容，节电效一.主要技术指标：光隔离输入P型:脉宽调制（占空比）脉冲，周期：2秒;高电平：4~15V；低电平：1.5V；最大输入电流：<20mA4~20mA输入I型:接受阻抗<250欧姆适配接口：日本岛电P或I型PID调节器或DCS输出接口。
