精选湖北省孝感市2016_2017学年高二物理上学期期末考试试题
2016-2017学年高二上学期地理期末考试题及答案
2016-2017学年高二上学期地理期末考试题及答案2016-2017学年度上学期期末考试高二地理试题2016-1-04本试卷共分为选择题和非选择题两部分，共43题，共100分，共5页。
考试时间为90分钟。
考试结束后，只需交答题卡。
第Ⅰ卷（选择题，共计60分）一、选择题（本大题共40小题，每小题1.5分）1.关于区域的叙述，以下哪项是错误的？（）A。
区域都具有一定的区位特征B。
区域都有一定的面积和形状C。
区域都有一定明确的界线D。
区域的地理环境对区域发展有深刻的影响2.在沙漠中迷路时，以下哪种方法可以获知自己所处的具体位置信息？（）A。
指南针B。
GPS设备C。
遥感图像D。
地形图我国江南部分丘陵山区出现大片“红色荒漠”，即在亚热带湿润的岩搭地区，土壤受严重侵蚀，基岩裸露，地表出现类似荒漠化景观的土地退化现象。
据此回答下列各题。
3.“红色荒漠”形成的自然原因主要是（）A。
风化作用B。
风力侵蚀作用C。
流水侵蚀作用D。
流水沉积作用4.“红色荒漠”形成的人为原因主要是（）A。
乱垦滥伐B。
过度放牧C。
开山取石D。
污染环境5.有关热带雨林分布的叙述，正确的是（）A。
中纬度近海地区B。
中高纬度的大陆内部C。
赤道附近的低纬度地区D。
两极地区6.热带雨林被毁的根本原因是（）A。
人口快速增长和生活贫困B。
发达国家需要大量木材C。
历史遗留的迁移农业D。
热带雨林的土壤贫瘠7.下图漫画反映的主题是（）A。
控制人口B。
发展经济C。
保护森林D。
开发能源8.亚马孙热带雨林被称为“地球之肺”，其所指的生态环境效应是（）A。
促进全球水循环，调节水平衡B。
调节全球气候，维护生态平衡C。
吸收二氧化碳，释放大量氧气D。
地球上功能最强大的生态系统煤炭是人类最早认识并加以利用的能源之一，德国鲁尔区丰富的煤炭资源使它成为世界著名的工业区。
山西省是我国主要的煤炭生产地，但尚未成为我国的经济大省。
回答下列问题。
9.与鲁尔区相比，山西省较缺乏的条件是（）A。
2016-2017学年湖北省部分重点中学联考高二(上)期末物理试卷
2016-2017学年湖北省部分重点中学联考高二（上）期末物理试卷一、选择题：（本题共12小题，每小题4分，共48分．在每小题给出的四个选项中，1-8题只有一个选项正确；9-12题有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错的得0分．）1．（4分）关于磁感应强度B的概念，下列说法中正确的是（）A．根据磁感应强度的定义式B=可知，磁感应强度B与F成正比，与IL成反比B．一小段通电导线放在磁感应强度为零处，它所受的磁场力不一定为零C．一小段通电导线在某处不受磁场力作用，该处的磁感应强度不一定为零D．磁场中某处磁感应强度的方向，与通电导线在该处所受磁场力的方向相同2．（4分）如图所示，两个相同的带电粒子，不计重力，同时从A孔沿AD方向射入一正方形空腔的匀强磁场中，它们的轨迹分别为a和b，则它们的速率和在空腔里的飞行时间关系是（）A．v a=v b，t a＜t b B．v a＞v b，t a＞t bC．v a＜v b，t a=t b D．v a＞v b，t a＜t b3．（4分）如图1中所示，在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向，当磁场的磁感应强度B随时间t按如图2变化时，下列四图中正确表示线圈中感应电动势E随时间t变化的是（）A．B．C．D．4．（4分）如图所示为演示交变电流产生的装置图，关于这个实验，正确的说法是（）A．线圈每转动一周，指针左右摆动两次B．图示位置为中性面，线圈中无感应电流C．图示位置ab边的感应电流方向为a→bD．线圈平面与磁场方向平行时，磁通量变化率为零5．（4分）在如图所示的电路中，S闭合时流过线圈L的电流是2A，流过灯泡A 的电流是1A．将S突然断开，则S断开前后，能正确反映流过灯泡的电流I 随时间t变化关系的是下图中的（）A．B．C．D．6．（4分）如图所示是一交变电流的i﹣t图象，则该交变电流的有效值为（）A．4A B．2A C．A D．A7．（4分）如图所示，水平地面上方有正交的匀强电场E和匀强磁场B，电场方向竖直向下，磁场方向垂直纸面向外，等腰三角形的金属框由底边呈水平位置开始沿竖直平面的电磁场由静止开始下降，下落过程中三角形平面始终在竖直平面内，不计阻力，a、b落到地面的次序是（）A．a先于b B．b先于aC．a、b同时落地D．无法判定8．（4分）三角形导线框abc放在匀强磁场中，磁感线方向与线圈平面垂直，磁感应强度B随时间变化的图象如图所示．t=0时磁感应强度方向垂直纸面向里，则在0～4s时间内，线框的ab边所受安培力随时间变化的图象是如图所示的（力的方向规定向右为正）（）A．B．C．D．9．（4分）粗细均匀的电阻丝围成的正方形线框abcd置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行。
高中物理3 通电导线在磁场中受到的力试题高二物理试题
积盾市安家阳光实验学校第4节通电导线在磁场中受到的力一、安培力的方向1．义：在磁场中受到的力称为安培力。
2．判断安培力方向的方法是。
内容：伸开左手，让拇指与其余四指垂直，并且都与手掌在一个平面内，让从掌心进入，并使四指指向的方向，这时拇指所指的方向就是通电导线在磁场中所受的方向。
二、安培力的大小1．当通电导线垂直磁场方向放置时，所受安培力的大小为F= 。
2．当磁感强度B的方向与通电导线平行时，导线受力F= 。
3．当磁感强度B的方向与通电导线的方向成θ角时，F= 。
θ为B与I 之间的夹角。
三、磁电式电流表1．构造：、、螺旋弹簧（又叫游丝）、指针、极靴、圆柱形铁芯。
2．原理：当被测电流通入线圈时，线圈受作用而转动，线圈的转动使螺旋弹簧扭转形变，产生阻碍线圈转动的力矩。
当安培力产生的转动力矩与螺旋弹簧形变产生的阻碍转动的力矩达到平衡时，指针停留在某一刻度。
越大，就越大，就越大。
通电导线左手则磁感线电流安培力BIL 0 sinBILθ磁铁线圈安培力电流安培力指针偏角一、判断通电导体（或磁铁）在安培力作用下运动的常用方法具体方法实例分析电流元法把整段电流效分成很多电流元，先用左手则判断出每小段电流元所受安培力的方向，从而判断出整段电流所受合力的方向，最后确运动方向，注意一般取对称的电流元分析判断能自由移动的导线运动情况把直线电流效为AO、BO两段电流元，蹄形磁铁磁感线分布以及两段电流元受安培力方向如图所示。
可见，导线将沿俯视逆时针方向转动特殊位置法根据通电导体在特殊位置所受安培力的方向，判断其运动方向，然后推广到一般位置用导线转过90°的特殊位置（如图所示的虚线位置）来分析，判得安培力方向向下，故导线在逆时针转动的同时向下运动效分析法环形电流可以效为小磁针（或条形磁铁），条形磁铁也可效成环形电流，通电螺线管可效为多个环形电流或条形磁铁判断环形电流受到的安培力方向把环形电流效成如图所示右边的条形磁铁，可见两条形磁铁相互吸引，不会有转动。

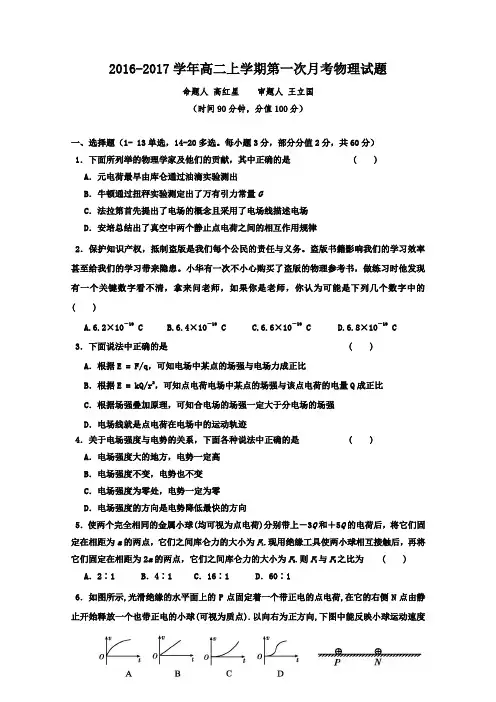

2016-2017学年高二上学期第一次月考物理试题
2016-2017学年高二上学期第一次月考物理试题命题人高红星审题人王立国（时间90分钟，分值100分）一、选择题（1- 13单选，14-20多选。
每小题3分，部分分值2分，共60分）1．下面所列举的物理学家及他们的贡献，其中正确的是 ( )A．元电荷最早由库仑通过油滴实验测出B．牛顿通过扭秤实验测定出了万有引力常量GC．法拉第首先提出了电场的概念且采用了电场线描述电场D．安培总结出了真空中两个静止点电荷之间的相互作用规律2．保护知识产权，抵制盗版是我们每个公民的责任与义务。
盗版书籍影响我们的学习效率甚至给我们的学习带来隐患。
小华有一次不小心购买了盗版的物理参考书，做练习时他发现有一个关键数字看不清，拿来问老师，如果你是老师，你认为可能是下列几个数字中的( )A.6.2×10－19 CB.6.4×10－19 CC.6.6×10－19 CD.6.8×10－19 C3．下面说法中正确的是 ( )A．根据E = F/q，可知电场中某点的场强与电场力成正比B．根据E = kQ/r2，可知点电荷电场中某点的场强与该点电荷的电量Q成正比C．根据场强叠加原理，可知合电场的场强一定大于分电场的场强D．电场线就是点电荷在电场中的运动轨迹4．关于电场强度与电势的关系，下面各种说法中正确的是 ( )A．电场强度大的地方，电势一定高B．电场强度不变，电势也不变C．电场强度为零处，电势一定为零D．电场强度的方向是电势降低最快的方向5．使两个完全相同的金属小球(均可视为点电荷)分别带上－3Q和＋5Q的电荷后，将它们固定在相距为a的两点，它们之间库仑力的大小为F1.现用绝缘工具使两小球相互接触后，再将它们固定在相距为2a的两点，它们之间库仑力的大小为F2.则F1与F2之比为 ( )A．2∶1 B．4∶1 C．16∶1 D．60∶16．如图所示,光滑绝缘的水平面上的P点固定着一个带正电的点电荷,在它的右侧N点由静止开始释放一个也带正电的小球(可视为质点).以向右为正方向,下图中能反映小球运动速度随时间变化规律的是 ( )7．在静电场中，将一电子由a点移到b点，电场力做功5 eV，则下列结论错误的是 ( ) A．电场强度的方向一定是由b到a B．a、b两点间的电势差是 -5 VC．电子的电势能减少了5 eV D．因零电势点未确定，不能确定a、b两点的电势8．如图所示,在一匀强电场区域中,有A,B,C,D四点恰好位于一平行四边形的四个顶点上,已知A,B,C三点电势分别为ϕA=1 V,ϕB=4 V,ϕC=0，则D点电势ϕD的大小为 ( )A.-3 VB.0C.2 VD.1 V9．某电场线分布如图所示，一带电粒子沿图中虚线所示的路径运动，先后通过M点和N 点，以下说法正确的是 ( )A.M，N点的场强E M > E NB.粒子在M，N点的加速度a M > a NC.粒子在M，N点的速度v M > v ND.粒子带正电10．带电粒子射入一固定的带正电的点电荷Q的电场中，沿图中实线轨迹从a点运动到b点，a、b两点到点电荷Q的距离分别为r a、r b(r a ＞r b)，b点为运动轨迹上到Q最近的点，不计粒子所受的重力，则可知 ( )A．粒子带负电B．b点的场强可能等于a点的场强C．从a点到b点的过程中，静电力对粒子不做功D．从a点到b点的过程中，粒子的动能和电势能之和保持不变11．如图甲所示，AB是电场中的一条电场线，质子以某一初速度从A点出发，仅在静电力的作用下沿直线从A点运动到B点，其v t图象如图乙所示，则下列说法正确的是 ( ) A．质子运动的加速度随时间逐渐减小B．电场线的方向由A点指向B点C．A、B两点的电场强度的大小关系满足E A < E BD．A、B两点的电势关系满足ϕA <ϕB12．一个带电粒子射入一固定在O点的点电荷的电场中，粒子运动轨迹如图虚线abc所示，图中实线表示电场的等势面，下列判断正确的是：（）A．粒子在a→b→c的过程中，电场力始终做正功；B．粒子在a→b→c的过程中，一直受静电引力作用；C．粒子在a→b→c的过程中，ab段受引力，bc段受斥力；D．粒子在a→b→c的过程中，ab段逆着电场线，bc段顺着电场线。
2016-2017学年湖北省黄冈市高二(上)期末物理试卷
2016-2017学年湖北省黄冈市高二（上）期末物理试卷一、选择题1．（4分）关于电场强度、磁感应强度，下列说法中正确的是（）A．电场强度的方向就是置于该处的检验电荷所受电场力的方向B．磁感应强度的方向就是置于该处的通电导线所受磁场力的方向C．由E=可知，若检验电荷在某处不受电场力，说明此处一定无电场D．由B=可知，若一小段通电导体在某处不受磁场力，说明此处一定无磁场2．（4分）如图所示，电源的电动势为E，内电阻为r，直流电动机M电阻为R，当电动机正常工作时，理想电压表的读数为U，则通过电动机的电流是（）A．B．C．D．3．（4分）如图，xOy坐标系第一象限内充满方向垂直纸面向里、磁感强度为B 的匀强磁场，比荷相等的甲、乙两种粒子都从a点垂直y轴分别大小为v1、v2的初速度进入磁场，甲粒子经时间t1从O点射出磁场，乙粒子经时间t2从x轴上的b点沿与x轴正向成60°角的方向射出磁场，不计粒子重力和粒子间的相互作用力，则下列说法中正确的是（）A．v1：v2=1：4B．v1：v2=：4C．t1：t2=6：1D．t1：t2=2：1 4．（4分）如图所示，A、B是真空中两个等量异种点电荷周围的电场分布情况（电场线方向未标出）．图中O点为两点电荷连线的中点，P、Q为两点电荷连线延长线上的两点，M、N为两点电荷连线的中垂线上的两点，AQ=BP，OM=ON．下列说法中正确的是（）A．P、Q两点的电场强度一定相等B．P、Q两点的电势一定相等C．M点的电场强度大于O点的电场强度D．将同一点电荷从M移至P与从N移至Q电场力做的功相等5．（4分）如图所示，垂直于纸面向里的匀强磁场的区域宽度为a，t=0时，一直角边长为a的等腰直角三角形导线框ABC从图示位置开始以水平向左的速度v匀速穿过磁场，如果规定逆时针方向为电流的正方向，下列描述导线框中感应电流i与时间t的关系图象正确的是（）A．B．C．D．6．（4分）如图所示，电阻为R的金属棒ab置于水平放置的金属导轨cdef上，棒ab与导轨垂直且接触良好，两导轨间距为L，电阻不计，de间接有电源．电源电动势为E，内阻为r．第一次在图中施加方向斜向左上与导轨平面呈θ角的匀强磁场，如图甲所示；第二次在图中施加方向斜向右上与导轨平面成θ角的匀强磁场，如图乙所示，两次匀强磁场的磁感应强度大小均为B，两次棒ab均保持静止，下列说法中正确的是（）A．两图中棒ab所受的安培力大小均为cosθB．两图中棒ab所受的安培力方向相同C．两图中棒ab所受的摩擦力大小均为sinθD．甲图中棒ab所受导轨的支持力可能为零7．（4分）如图所示，匀强电场E方向竖直向下，水平匀强磁场B垂直纸面向里，a、b为两个带电油滴．已知a处于静止，b在纸面内做匀速圆周运动，b的轨迹如图中虚线所示，忽略油滴间的静电作用力，下列说法中正确的是（）A．a、b带有同种电荷B．a、b质量一定相等C．a、b的比荷一定相同D．b沿逆时针方向运动8．（4分）如图所示，回旋加速器由两个铜质半圆D形金属盒D1、D2构成，其间留有缝隙，缝隙处接交流电源，D形盒处于匀强磁场中，磁场方向垂直于盒底面，盒的圆心附近置有粒子源，若粒子源射出的粒子带电荷量为q，质量为m，粒子最大回旋半径为R，下列说法正确的是（）A．离子从磁场中获得能量B．离子从电场中获得能量C．交流电的周期T=D．粒子飞出加速度的动能为E k=9．（4分）在如图所示的电路中，E为电源，其内电阻为r，V为理想电压表，L 为电阻恒为2r的小灯泡，定值电阻R1，阻值也为r，AB两端并接一电容器，电容器两极板处于水平，闭合开关S，一带电油滴P在电容器中心处于静止状态，现滑动变阻器的触头向上滑动，则下列说法正确的是（）A．电压表的示数变大B．小灯泡消耗的功率变小C．油滴P要向下极板运动D．AB间电路的功率逐渐变大10．（4分）如图所示，光滑绝缘水平面abcd上放有三个可看成点电荷的带电小球A、B、C，它们间的构成一个顶角为θ的等腰三角形，已知AB、AC边长为a，静电力常量为k，小球A带电量为q，现在水平面上加垂直于BC指向A的匀强电场，三球均处于静止状态，下列说法正确的是（）A．A球可能带正电，也可能带负电B．三球的质量都可以不同C．θ可取0～90°之间任意值D．E=cos二、填空题11．（6分）某实验小组对一只二极管正向伏安特性曲线进行测绘探究．（1）该二极管外壳的标识模糊了，同学们首先将多用电表的选择开关旋转到欧姆表“×10”档，将红黑表笔短接，即欧姆调零后，用红表笔接触二极管的左端、黑表笔接触二极管的右端时，欧姆表示数如图甲所示，发现指针的偏角比较小，当交换表笔再次测量时，欧姆表示数如图乙所示，由此可判断（填“左”或“右”）端为二极管的正极．（2）四位同学设计的电路如图丙所示，其中电压表内阻很大，毫安表mA内阻约20Ω，则正确的实验电路是．（3）选择了正确的电路后，实验中测得的二极管正向伏安特曲线如图丁所示，则二极管所加正向电压越大，其电阻值（填“越大”或“越小”）12．（9分）在“测定电池的电动势和内阻”的实验中，某同学设计了如图甲所示的电路，实验中供选择的器材如下：A．待测干电池组（电动势为E，内阻约0.1Ω）B．电流表（量程0～0.6A，内阻约0．lΩ）C．灵敏电流计G（满偏电流I g=200μA、内阻r g=100Ω）D．滑动变阻器R x1（0～20Ω、2.0A）E．滑动变阻器R x2（0～1000Ω、12.0A）F．定值电阻R1（900Ω）G．定值电阻R2（90Ω）H．开关S一只、导线若干（1）甲图中的滑动变阻器R x应选（选填“R x1”或“R x2”），定值电阻R应选（选填“R1”或“R2”）；（2）实验中闭合开关S前，应将滑动变阻器的滑片移至（填“a端”、“中央”或“b端”）；（3）若灵敏电流计G的示数用I1表示，电流表A的示数用I2表示，如图乙所示为该实验绘出的I1﹣I2图线，由图线可求得被测干电池的电动势E=V （保留3位有效数字），内电阻r=Ω．（保留2位有效数字）三、计算题13．（10分）如图所示，竖直平面内有一匀强电场，电场方向与水平直线AB成θ角，一质量为m、电荷量为q的带正电小球从电场中的A点由静止出发，恰好能运动到B点，已知小球运动的时间为t，AB的距离为d，重力加速度为g，试求：（1）θ角的正切值；（2）电场强度E的大小。
2022-2023学年湖北省孝感市杨岭高级中学高二物理上学期期末试题含解析
2022-2023学年湖北省孝感市杨岭高级中学高二物理上学期期末试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. （单选）对电容C＝Q/U，以下说法正确的是A．电容器充电荷量越大，电容增加越大B．电容器的电容跟它两极所加电压成反比C．电容器的电容越大，所带电荷量就越多D．对于确定的电容器，它所充的电荷量跟它两极板间所加电压的比值保持不变参考答案：D2. 民间常用“拔火罐”来治疗某些疾病，方法是将点燃的纸片放入一个小罐内，当纸片燃烧完时，迅速将火罐开口端紧压在皮肤上，火罐就会紧紧地被“吸”在皮肤上。
其原因是，当火罐内的气体（）。
A．温度不变时，体积减小，压强增大B．体积不变时，温度降低，压强减小C．压强不变时，温度降低，体积减小D．质量不变时，压强增大，体积减小（2）如图所示，甲分子固定在坐标原点O，乙分子位于x轴上，甲分子对乙分子的作用力与两分子间距离的关系如图中曲线所示，F＞0表示斥力， F＜0表示引力，a、b、c、d为x轴上几个特定的位置，现把乙分子从a处由静止释放，则（）A．乙分子从a到b做加速运动，由b到c做减速运动B．乙分子从a到c做加速运动，到达c时速度最大C．乙分子从a到b的过程中，两分子间的分子势能一直减少D．乙分子从b到d的过程中，两分子间的分子势能一直增加(3) 一太阳能空气集热器，底面及侧面为隔热材料，顶面为透明玻璃板，集热器容积为V0，开始时内部封闭气体的压强为p0。
经过太阳暴晒，气体温度由T0=300K升至T1=350K。
1）求此时气体的压强。
2）保持T1=350K不变，缓慢抽出部分气体，使气体压强再变回到p0。
求集热器内剩余气体的质量与原来总质量的比值。
判断在抽气过程中剩余气体是吸热还是放热，并简述原因。
参考答案：（1）B …… (2) BC ……………(3)解析：1），……解得：……………2）根据，得：………………………根据W+Q=△U，以内T不变，所以△U=0。
湖北省孝感市高二(上)期末物理试卷(含答案)
高二（上）期末物理试卷题号一二三四五总分得分一、单项选择题（本大题共 6 小题，共24.0 分）1.如下图，匀强电场场强 E=200 V/m， A、 B 两点相距 10cm， A、 B连线与电场线夹角为60°，则 U AB之值为（）A.B.20VC.10VD.2. 图中实线为一簇电场线，虚线是一带电粒子从电场中的 A 点运动到B 点的运动轨迹．粒子只受电场力作用．以下说法正确的选项是（）A.粒子带正电B.粒子在 A 点的速度大于在 B 点的速度C.粒子在 A 点的加快度小于在 B 点的加快度D.粒子在 A 点的电势能大于在 B 点的电势能3.如下图，电源内阻不行忽视。
电路中接有一小灯泡和一电动机。
小灯泡L 上标有“ 6V， 6W”字样，电动机的线圈电阻 R MΩ．若灯泡正常发光时，电源的=1输出电压为 16V，此时（）A. 电动机的输入功率为16WB. 电动机的输出功率为 10WC. 电动机的热功率为1WD. 整个电路耗费的电功率为16W4.如下图电路中， R 为某种半导体气敏元件，其阻值随四周环境一氧化碳气体浓度的增大而减小，当一氧化碳气体浓度增大时，以下说法中正确的选项是（）A.B. 电压表 V 示数增大电流表 A 示数减小C.电路的总功率减小D.变阻器的取值越大，电压表示数变化越明显5.如下图，有一固定在水平川面上的倾角为θ的圆滑斜面，有一根水平放在斜面上的导体棒，长为 L，质量为 m，通有垂直纸面向外的电流 I ．空间中存在竖直向下的匀强磁场，磁感觉强度为 B．此刻开释导体棒，设导体棒遇到斜面的支持力为N，则关于导体棒的受力剖析必定正确的选项是（重力加快度为g）（）A. B.C. D.6.如下图，一劲度系数较小的金属弹簧处自由状态，当通以图示方向的电流时，弹簧将会发生的变化是（）缩短C. 纵向伸长，径向膨胀D. 纵向伸长，径向缩短二、多项选择题（本大题共 4 小题，共16.0 分）7.电路中假如电动势为 4V 的电源在电路上输出 2A 的电流，下边说法必定正确的选项是（）A.C. 内、外电阻之和是 B. 外电阻是电源总功率为8W D. 内、外电阻之差是8.有一只相细平均、直径为 d、电阻为 r 的圆滑金属圆环水平搁置在磁感觉强度大小为 B、方向整直向下的匀强磁场中，其俯视图如下图。
湖北省孝感市汉川市2015-2016学年高二上学期期末物理试卷(1)Word版含解析
2015-2016学年湖北省孝感市汉川市高二（上）期末物理试卷一、选择题：（本题共12小题，每小题4分，共48分．在每小题给出的四个选项中，第1～8题只有一项符合题目要求．第9～12题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分．）1．如图所示，将带正电的粒子沿着水平方向向右飞过小磁针正上方时，小磁针N极将（）A．向纸内偏转B．向纸外偏转C．静止不动D．无法确定2．下列说法正确的是（）A．带电粒子只受电场力，由静止开始运动，其运动轨迹一定与电场线重合B．由B=知，当通电直导线垂直于磁场放置时，B与通电直导线所受安培力F 成正比，与通电导线I、L的乘积成反比C．电场强度的方向就是放入电场中电荷所受电场力的方向，且其大小E=D．洛伦兹力方向一定与电荷速度方向垂直，磁场方向不一定与电荷运动方向垂直3．在研究微型电动机的性能时，应用如图所示的实验电路．调节滑动变阻器R 并控制电动机停止转动时，电流表和理想电压表的示数分别为0.50A和2.0V；重新调节R并使电动机恢复正常运转时，此时电流表和电压表的示数分别为2.0A 和24.0V．则这台电动机正常运转时输出功率为（）A．32W B．44W C．47W D．48W4．如图所示，等量异种电荷的平行金属板A、B水平正对放置．一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么（）A．若微粒带负电荷，则A板一定带负电荷B．微粒从M点运动到N点电势能一定减小C．微粒从M点运动到N点动能可能减小D．微粒从M点运动到N点机械能可能增加5．如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小 B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大6．目前有一种磁强计，用于测定地磁场的磁感应强度．磁强计的原理如右图所示，电路有一段金属导体，它的横截面是宽为a、高为b的长方形，放在沿y轴正方向的匀强磁场中，导体中通有沿x轴正方向、大小为I的电流．已知金属导体单位体积中的自由电子数为n，电子电荷量为e，金属导电过程中，自由电子所做的定向移动可视为匀速运动．两电极M、N均与金属导体的前后两侧接触，用电压表测出金属导体前后两个侧面间的电势差为U．则磁感应强度的大小和电极M、N的正负为（）A．，M正、N负B．，M正、N负C．，M负、N正D．，M负、N正7．如图所示，真空中M、N处放置两等量异种电荷，a、b、c表示电场中的三条等势线，d点和e点位于等势线a上，f点位于等势线c上，df平行于MN．已知一带正电的试探电荷从d点移动到f点时，试探电荷的电势能增加，则以下判定正确的是（）A．M点处放置的是正电荷B．d点的电势高于f点的电势C．d点的场强与f点的场强完全相同D．将带正电的试探电荷沿直线由d点移动到e点，电场力先做正功，后做负功8．如图所示，在圆形区域内存在垂直纸面向外的匀强磁场，ab是圆的直径．一不计重力的带电粒子从a点射入磁场，速度大小为v，当速度方向与ab成30°角时，粒子在磁场中运动的时间最长，且为t；若相同的带电粒子从a点沿ab 方向射入磁场，也经时间t飞出磁场，则其速度大小为（）A．B．C．D．9．如图所示，一个电荷量为﹣Q的点电荷甲，固定在粗糙绝缘水平面上的O点，另一个电荷量为+q、质量为m的点电荷乙，从A点以初速度v0沿它们的连线内甲运动，到B点时速度减小到最小值v．已知点电荷乙与水平面的动摩擦因数为μ，A、B间距离为L0，静电力常量为k，则下列说法中正确的是（）A．O、B间的距离为B．在点电荷甲产生的电场中，B点的场强大小为C．点电荷乙在A点的电势能小于在B点的电势能D．在点电荷甲产生的电场中，A、B间的电势差U AB=10．如图，线圈L1，铁芯M，线圈L2都可自由移动，S合上后使L2中有感应电流且流过电阻R的电流方向为a→b，可采用的办法是（）A．使L2迅速靠近L1B．断开电源开关SC．将铁芯M插入D．将铁芯M抽出11．材料、粗细相同，长度不同的电阻丝做成ab、cd二种形式的导线，先后放在电阻可忽略的光滑金属导轨上，并与磁场垂直，如图所示．匀强磁场方向垂直导轨平面，外力使导线水平向右做匀速运动，且每次外力F所做的功的功率相同，则（）A．ab运动的速度较大B．它们产生的感应电动势相同C．它们每秒产生的热量相同D．cd受到的外力较小12．如图所示，在同时存在匀强电场和匀强磁场的空间中取正交坐标系Oxyz（z 轴正方向竖直向上），一质量为m、电荷量为q的带正电粒子（重力不能忽略）从原点O以速度v沿x轴正方向出发．下列说法正确的是（）A．若电场、磁场分别沿z轴正方向和x轴正方向，粒子只能做曲线运动B．若电场、磁场均沿z轴正方向，粒子有可能做匀速圆周运动C．若电场、磁场分别沿z轴负方向和y轴负方向，粒子有可能匀速直线运动D．若电场、磁场分别沿y轴负方向和z轴正方向，粒子有可能做平抛运动二.实验题（共16分）13．指针式多用表是实验室中常用的测量仪器，请完成下列问题：（1）在使用多用电表测量时，若选择开关拨至“25mA”挡，指针的位置如图（a）所示，则测量结果为mA．（2）多用电表测未知电阻阻值的电路如图（b）所示，电池的电动势为E、内阻为r，R0为调零电阻，R g为表头内阻，电路中电流I与待测电阻的阻值R x关系图象如图（c）所示，则该图象的函数关系式为I=；（3）下列根据图（c）中I﹣R x图线做出的解释或判断中正确的是A．因为函数图线是非线性变化的，所以欧姆表的示数左小右大B．欧姆表调零的实质是通过调节R0使R x=0时电路中的电流I=I gC．R x越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏D．测量中，当R x的阻值为图（c）中的R2时，指针位于表盘中央位置的左侧（4）根据图线可知该电池的电动势E=．14．用下列器材组装成一个电路，既能测量出电池组的电动势E和内阻r，又能同时描绘小灯泡的伏安特性曲线．A．电压表V1（量程6V、内阻很大）B．电压表V2（量程3V、内阻很大）C．电流表A（量程3A、内阻很小）D．滑动变阻器R（最大阻值10Ω、额定电流4A）E．小灯泡（2A、5W）F．电池组（电动势E、内阻r）G．开关一只，导线若干实验时，调节滑动变阻器的阻值，多次测量后发现：若电压表V1的示数增大，则电压表V2的示数减小．（1）请将设计的实验电路图在图甲的虚线方框中补充完整．（2）每一次操作后，同时记录电流表A、电压表V1和电压表V2的示数，组成两个坐标点（I1，U1）、（I2，U2），标到U﹣I坐标中，经过多次测量，最后描绘出两条图线，如图乙所示，则电池组的电动势E=V、内阻r=Ω．（结果保留两位有效数字）（3）在U﹣I坐标中两条图线在P点相交，此时滑动变阻器连入电路的阻值应为Ω（结果保留两位有效数字）．三.计算题（每题12分，共36分）15．如图（a）所示，MN是长为a倾斜放置的光滑绝缘细杆，倾角为37°，MNP 构成一直角三角形．MP中点处固定一电量为Q的正电荷，杆上穿有一带正电的小球（可视为点电荷），小球自N点由静止释放，小球的重力势能和电势能随MN上位置x（取M点处x=0）的变化图象如图（b）所示，其中E0、E1、E2为已知量，取sin37°=0.6，cos37°=0.8，静电力常量为k，重力加速度为g．（不得使用E p=﹣）（1）求势能为E1时的横坐标x1和带电小球的质量m（2）已知在x1处时小球与杆间的弹力恰好为零，求小球的电量q（3）求小球运动到M点时的速度大小．16．如图（a）所示，平行长直金属导轨水平放置，间距L=0.4m，导轨右端接有阻值R=1Ω的电阻，导体棒垂直放置在导轨上，且接触良好．导体棒及导轨的电阻均不计．导轨间正方形区域abcd内有方向竖直向下的匀强磁场，bd连线与导轨垂直，长度也为L．从0时刻开始，磁感应强度B的大小随时间t变化，规律如图（b）所示；同一时刻，棒从导轨左端开始向右匀速运动，1s后刚好进入磁场，若使棒在导轨上始终以速度v=1m/s做直线运动，求：（1）棒进入磁场前，回路中的电动势E；（2）棒在运动过程中受到的最大安培力F，以及棒通过三角形abd区域使电流i 与时间t的关系式．17．如图所示，在一底边长为2L，底角θ=45°的等腰三角形区域内（O为底边中点）有垂直纸面向外的匀强电场．现有一质量为m，电量为q的带正电粒子从静止开始经过电势差为U的电场加速后，从O点垂直于AB进入磁场，不计重力与空气阻力的影响．（1）粒子经电场加速射入磁场时的速度？（2）若要进入磁场的粒子能打到OA板上，求磁感应强度B的最小值；（3）设粒子与AB板碰撞后，电量保持不变并以与碰前相同的速度反弹，磁感应强度越大，粒子在磁场中的运动时间也越大，求粒子在磁场中运动的最长时间．2015-2016学年湖北省孝感市汉川市高二（上）期末物理试卷参考答案与试题解析一、选择题：（本题共12小题，每小题4分，共48分．在每小题给出的四个选项中，第1～8题只有一项符合题目要求．第9～12题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分．）1．如图所示，将带正电的粒子沿着水平方向向右飞过小磁针正上方时，小磁针N极将（）A．向纸内偏转B．向纸外偏转C．静止不动D．无法确定【考点】通电直导线和通电线圈周围磁场的方向．【分析】带正电粒子运动时将形成电流，在电流周围形成磁场，根据安培定则，结合电流方向判断小磁针所处的磁场，从而根据小磁针静止时N极指向，即为磁场方向，从而即可求解．【解答】解：一束带正电粒子沿着水平方向向右飞过磁针正上方，则电流方向从左向右，根据安培定则可知，小磁针处于垂直纸面向里的磁场中，因小磁针静止时N极指向磁场方向，则有小磁针的N极向纸内偏转，S极向外偏转，故A正确，BCD错误．故选：A．2．下列说法正确的是（）A．带电粒子只受电场力，由静止开始运动，其运动轨迹一定与电场线重合B．由B=知，当通电直导线垂直于磁场放置时，B与通电直导线所受安培力F 成正比，与通电导线I、L的乘积成反比C．电场强度的方向就是放入电场中电荷所受电场力的方向，且其大小E=D．洛伦兹力方向一定与电荷速度方向垂直，磁场方向不一定与电荷运动方向垂直【考点】洛仑兹力；电场强度；磁感应强度．【分析】带电粒子只受电场力，由静止开始运动，且电场线是直线时，其运动轨迹才与电场线重合．电场强度的方向就是放入电场中正电荷所受电场力的方向．磁感应强度描述磁场本身的强弱和方向，与放入磁场的电流元无关．洛伦兹力方向一定与电荷的运动方向垂直，但电荷的运动方向不一定与磁场方向垂直，由此即可得知各选项的正误．【解答】解：A、当电场线为曲线时，即使带电粒子只受电场力，由静止开始运动，其运动轨迹也不与电场线重合，选项A错误．B、磁场的磁感应强只与磁场本身有关，与通电导线是否受到安培力及安培力的大小无关，选项B错误．C、电场强度的方向与放入电场中的正电荷所受电场力的方向相同，与负电荷受到的电场力的方向相反，且其大小可有E=来进行计算，选项C错误．D、由左手定则可知，洛伦兹力方向一定垂直于电荷的速度方向与磁场的方向所决定的平面，即一定与电荷速度方向垂直；但磁场方向不一定与电荷运动方向垂直，选项D正确．故选：D3．在研究微型电动机的性能时，应用如图所示的实验电路．调节滑动变阻器R 并控制电动机停止转动时，电流表和理想电压表的示数分别为0.50A和2.0V；重新调节R并使电动机恢复正常运转时，此时电流表和电压表的示数分别为2.0A 和24.0V．则这台电动机正常运转时输出功率为（）A．32W B．44W C．47W D．48W【考点】电功、电功率．【分析】从电路图中可以看出，电动机和滑动变阻器串联，电压表测量电动机两端的电压，电流表测量电路电流，根据公式R=可求电动机停转时的电阻；利用公式P=UI可求电动机的总功率，根据公式P=I2R可求电动机克服本身阻力的功率，总功率与电动机克服自身电阻功率之差就是电动机的输出功率．【解答】解：电动机的电阻为：R==4Ω；电动机的总功率为：P=U1I1=24V×2A=48W；克服自身电阻的功率为：P R=I12R=（2A）2×4Ω=16W；P R=48W﹣16W=32W．电动机正常运转时的输出功率是：P输出=P﹣故选：A．4．如图所示，等量异种电荷的平行金属板A、B水平正对放置．一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么（）A．若微粒带负电荷，则A板一定带负电荷B．微粒从M点运动到N点电势能一定减小C．微粒从M点运动到N点动能可能减小D．微粒从M点运动到N点机械能可能增加【考点】带电粒子在匀强电场中的运动．【分析】曲线运动的条件是合力指向曲线的内侧；粒子在电场力和重力的合力作用下做类似平抛运动，水平分运动是匀速直线运动，竖直分运动是匀加速直线运动，结合功能关系分析即可．【解答】解：A、粒子在电场力和重力的合力作用下做类似平抛运动，合力向下，电场力可能向上而小于重力，也可能向下，故无法判断A板的带电情况，故A 错误；B、电场力可能向上，也可能向下，故微粒从M点运动到N点电势能可能增加，也可能减小，故B错误；C、粒子在电场力和重力的合力作用下做类似平抛运动，电场力和重力的合力向下，故从M到N动能增加，故C错误；D、电场力可能向上，也可能向下，故微粒从M点运动到N点过程，电场力可能做负功，也可能做正功，故机械能可能增加，故D正确；故选：D．5．如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小 B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大【考点】闭合电路的欧姆定律．【分析】由图可知电路结构，由滑片的移动可知电路中电阻的变化，再由闭合电路欧姆定律可知各电表示数的变化及电容器两端的电压变化；再分析质点的受力情况可知质点的运动情况．【解答】解：由图可知，R2与滑动变阻器R4串联后与R3并联后，再由R1串联接在电源两端；电容器与R3并联；当滑片向b移动时，滑动变阻器接入电阻减小，则电路中总电阻减小；由闭合电路欧姆定律可知，电路中电流增大；路端电压减小，同时R1两端的电压也增大；故并联部分的电压减小；由欧姆定律可知流过R3的电流减小，则流过并联部分的电流增大，故电流表示数增大；故B错误；因并联部分电压减小，而R2中电压增大，故电压表示数减小，故A正确；因电容器两端电压减小，故电荷受到的向上电场力减小，则重力大于电场力，合力向下，电荷向下运动，故C错误；因R3两端的电压减小，由P=可知，R3上消耗的功率减小；故D错误；故选A．6．目前有一种磁强计，用于测定地磁场的磁感应强度．磁强计的原理如右图所示，电路有一段金属导体，它的横截面是宽为a、高为b的长方形，放在沿y轴正方向的匀强磁场中，导体中通有沿x轴正方向、大小为I的电流．已知金属导体单位体积中的自由电子数为n，电子电荷量为e，金属导电过程中，自由电子所做的定向移动可视为匀速运动．两电极M、N均与金属导体的前后两侧接触，用电压表测出金属导体前后两个侧面间的电势差为U．则磁感应强度的大小和电极M、N的正负为（）A．，M正、N负B．，M正、N负C．，M负、N正D．，M负、N正【考点】霍尔效应及其应用；磁感应强度．【分析】根据左手定则判断出电子的偏转方向，从而确定电势的高低．抓住电子受到的洛伦兹力等于电场力，结合电流的微观表达式求出磁感应强度的大小．【解答】解：根据左手定则知，电子向外侧偏转，则导体M极为负极，N极为正极．自由电子做定向移动，视为匀速运动，速度设为v，则单位时间内前进的距离为v，对应体积为vab，此体积内含有的电子个数为：nvab，电量为：nevab有I===neavb电子受电场力和洛伦兹力平衡，有e=Bev解得：B=，故D正确，ABC错误；故选：D．7．如图所示，真空中M、N处放置两等量异种电荷，a、b、c表示电场中的三条等势线，d点和e点位于等势线a上，f点位于等势线c上，df平行于MN．已知一带正电的试探电荷从d点移动到f点时，试探电荷的电势能增加，则以下判定正确的是（）A．M点处放置的是正电荷B．d点的电势高于f点的电势C．d点的场强与f点的场强完全相同D．将带正电的试探电荷沿直线由d点移动到e点，电场力先做正功，后做负功【考点】电场线．【分析】由电场力对正电荷做功可得电势的高低，再由电场线与电势的关系分析电场的方向．进而判断电荷的受力情况．【解答】解：A、B、因正电荷由d到f电场力做负功，电势能增加，则电势升高．故f点电势高于d点电势．则N点为正电荷，故A错误，B错误．C、d点与f点为关于两电荷的中垂线对称，则场强大小相等但方向不同，故C 错误．D、将带正电的试探电荷沿直线由d 点移动到e 点，电势能先减小再增大到原来值，故电场力先做正功、后做负功．故D正确．故选：D8．如图所示，在圆形区域内存在垂直纸面向外的匀强磁场，ab是圆的直径．一不计重力的带电粒子从a点射入磁场，速度大小为v，当速度方向与ab成30°角时，粒子在磁场中运动的时间最长，且为t；若相同的带电粒子从a点沿ab 方向射入磁场，也经时间t飞出磁场，则其速度大小为（）A．B．C．D．【考点】带电粒子在匀强磁场中的运动．【分析】粒子在磁场中运动，运动的时间周期与粒子的速度的大小无关，分析粒子的运动的情况，可以判断第二个粒子的运动轨迹半径，即可根据牛顿第二定律求出速度大小．【解答】解：设圆形区域的半径为R．带电粒子进入磁场中做匀速圆周运动，由洛伦兹力提供向心力，则有：qvB=m，得r=，则有r∝v．①当粒子从b点飞出磁场时，入射速度与出射速度与ab的夹角相等，所以速度的偏转角为60°，轨迹对应的圆心角为60°．根据几何知识得知：轨迹半径为r1=2R；②当粒子从a点沿ab方向射入磁场时，经过磁场的时间也是t，说明轨迹对应的圆心角与第一种情况相等，也是60°．根据几何知识得，粒子的轨迹半径为r2=；③则由①得：==则得，v′=v；故选：C．9．如图所示，一个电荷量为﹣Q的点电荷甲，固定在粗糙绝缘水平面上的O点，另一个电荷量为+q、质量为m的点电荷乙，从A点以初速度v0沿它们的连线内甲运动，到B点时速度减小到最小值v．已知点电荷乙与水平面的动摩擦因数为μ，A、B间距离为L0，静电力常量为k，则下列说法中正确的是（）A．O、B间的距离为B．在点电荷甲产生的电场中，B点的场强大小为C．点电荷乙在A点的电势能小于在B点的电势能D．在点电荷甲产生的电场中，A、B间的电势差U AB=【考点】电势能；电场强度．【分析】正确分析物体受力特点，明确力和运动的关系，在本题中注意滑动摩擦力的大小方向不变，两球靠近过程中库仑力逐渐增大，小球先减速后加速，根据牛顿第二定律和功能关系可正确解答．【解答】解：A、设OB=x．当速度最小时有：qE=μmg，又E=k，联立得：x=，故A 正确．B、当速度最小时有：qE=μmg，故可得点电荷甲在B点处的场强E=，故B 正确；C、由于电场力做正功，电荷乙的电势能减小，则点电荷乙在A点的电势能大于在B点的电势能，故C错误；D、点电荷从A运动B过程中，根据动能定理有：U AB q﹣mgμL=﹣，故AB两点的电势差U AB=（mgμL+﹣），故D错误．故选：AB．10．如图，线圈L1，铁芯M，线圈L2都可自由移动，S合上后使L2中有感应电流且流过电阻R的电流方向为a→b，可采用的办法是（）A．使L2迅速靠近L1B．断开电源开关SC．将铁芯M插入D．将铁芯M抽出【考点】楞次定律．【分析】通过楞次定律，结合感应电流的方向，可确定穿过线圈L2的磁通量如何变化，再根据磁铁的运动，或由右手螺旋定则来确定线圈L1产生的磁场的运动，从而即可求解．【解答】解：由题意可知，流过电阻R的电流方向为a→b，根据楞次定律，则有：穿过线圈L2的感应磁场方向是水平向左，因此要产生这样的感应磁场，要么原磁场水平向左减小，要么原磁场方向水平向右增大；A、根据右手螺旋定则可知，线圈L1的磁场方向是水平向右，当使L2迅速靠近L1时，导致穿过线圈L2的磁通量向右且增大，因此会产生的感应电流方向为a→b，故A正确；B、根据右手螺旋定则可知，线圈L1的磁场方向是水平向右，当断开电源开关时，导致穿过线圈L2的磁通量向右且减小，因此会产生的感应电流方向为b→a，故B错误；C、根据右手螺旋定则可知，线圈L1的磁场方向是水平向右，当铁芯M插入时，导致穿过线圈L2的磁通量向右且增加，因此会产生的感应电流方向为a→b，故C正确，D错误；故选：AC11．材料、粗细相同，长度不同的电阻丝做成ab、cd二种形式的导线，先后放在电阻可忽略的光滑金属导轨上，并与磁场垂直，如图所示．匀强磁场方向垂直导轨平面，外力使导线水平向右做匀速运动，且每次外力F所做的功的功率相同，则（）A．ab运动的速度较大B．它们产生的感应电动势相同C．它们每秒产生的热量相同D．cd受到的外力较小【考点】导体切割磁感线时的感应电动势；电磁感应中的能量转化．【分析】根据E=BLv分析电动势大小，注意切割有效长度相同；明确能量守恒定律得每秒产生的热量即等于外力的功率．根据电阻定律得ef较长，所以R较大再根据电路中热功率的表达式进行比较；根据P=Fv可分析外力的大小．【解答】解：A、两导线切割的有效长度均为L，则电动势E=BLv，根据能量守恒定律得每秒产生的热量即等于外力的功率．P==外力使导线水平向右做匀速运动，且每次外力所做功的功率相同，因cd导线较长，根据电阻定律得R较大，则匀速的速度就最大，故A错误．B、根据E=BLv可知虽然有效长度相等，但每根匀速的速度并不同，因cd速度大，故cd的电动势较大，故B错误．C、根据能量守恒定律可知，产生的热量的功率等于外力的功率，即Q=Pt，所以每秒产生的热量相等，故C正确．D、由P=Fv可知，功率相同，cd的速度较大，故cd受到的外力较小；故D正确；故选：CD．12．如图所示，在同时存在匀强电场和匀强磁场的空间中取正交坐标系Oxyz（z 轴正方向竖直向上），一质量为m、电荷量为q的带正电粒子（重力不能忽略）从原点O以速度v沿x轴正方向出发．下列说法正确的是（）A．若电场、磁场分别沿z轴正方向和x轴正方向，粒子只能做曲线运动B．若电场、磁场均沿z轴正方向，粒子有可能做匀速圆周运动C．若电场、磁场分别沿z轴负方向和y轴负方向，粒子有可能匀速直线运动D．若电场、磁场分别沿y轴负方向和z轴正方向，粒子有可能做平抛运动【考点】带电粒子在混合场中的运动．【分析】带正电荷的质点处于此电场、重力场和磁场中，受到重力，电场力和洛伦兹力，对质点进行受力分析，即可得出质点的运动情况．【解答】解：A．若电场、磁场分别沿z轴正方向和x轴正方向，则有带正电粒子所受到的电场力方向沿z轴正方向，由于运动方向与磁场方向平行，所以不受洛伦兹力，因此当电场力等于重力时，粒子可能匀速直线运动；当电场力不等于重力时，粒子做曲线运动．故A错误；B．若电场、磁场均沿z轴正方向，则电场力沿z轴正方向，而洛伦兹力根据左手定则可得沿y轴正方向，所以当电场力等于重力时，由洛伦兹力提供向心力，使其可能做匀速圆周运动，故B正确；C．若电场、磁场分别沿z轴负方向和y轴负方向，则有电场力沿z轴负方向，而洛伦兹力沿z轴正方向，当洛伦兹力大小等于重力与电场力之和时，粒子可能做匀速直线运动，故C正确；D．若电场、磁场分别沿y轴负方向和z轴正方向，则有电场力沿y轴负方向，而洛伦兹力沿y轴正方向，当电场力等于洛伦兹力时，带电粒子恰好做平抛运动，故D正确．故选：BCD二.实验题（共16分）13．指针式多用表是实验室中常用的测量仪器，请完成下列问题：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖北省孝感市2016-2017学年高二物理上学期期末考试试题一、选择题（本题共10小题，每小题5分，共50分. 1--6题为单选题，7--10题为多选题，全部选对得5分，选对但不全得3分，选错或不答得0分）1．在物理学发展过程中，观测、实验、假说和逻辑推理等方法都起到了重要作用．下列叙述不符合史实的是( )A ．奥斯特在实验中观察到电流的磁效应，该效应揭示了电和磁之间存在联系B ．安培根据通电螺线管的磁场和条形磁铁的磁场的相似性，提出了分子电流假说C ．法拉第在实验中观察到在通有恒定电流的静止导线附近固定导线圈中会出现感应电流D ．楞次在分析了许多实验事实后提出，感应电流应具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化2. 如图所示，三个等势面电势为φ1、φ2、φ3，上有a 、b 、c 、d 四点，若将一正电荷由c 经a 移到d ，电场力做正功W 1，若由c 经b 移到d ，电场力做正功W 2，则( ) A ．W 1>W 2 φ1>φ2B ．W 1<W 2 φ1<φ2 C ．W 1＝W 2 φ1<φ2D ．W 1＝W 2 φ1>φ2 3．对电容C ＝QU ，以下说法正确的是( )A ．电容器充电电荷量越多，电容增加越大B ．电容器的电容跟它两极板间所加电压成反比C ．电容器的电容越大，所带电荷量就越多D ．对于确定的电容器，它所充的电荷量跟它两极板间所加电压的比值保持不变4．三个阻值都是6 Ω的电阻可以用不同的方法连接起来，如图的四个图中等效电阻(即总电阻)等于4 Ω的是( )5.如图所示，一带负电的金属环绕轴OO′以角速度ω匀速旋转，在环左侧轴线上的小磁针最后平衡的位置是( ) A ．N 极竖直向上 B ．N 极竖直向下 C ．N 极沿轴线向左 D ．N 极沿轴线向右6.联合国安理会每个常任理事国都拥有否决权，只要常任理事国有一个反对，提案就不能通过．假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系( )A．“与”门B．“非”门C．“或”门 D．“与非”门7.下列关于磁感应强度的方向和电场强度的方向的说法，正确的是( )A．电场强度的方向与电荷的受力方向相同B．电场强度的方向与负电荷的受力方向相反C．磁感应强度的方向与小磁针北极的受力方向相同D．磁感应强度的方向与小磁针北极偏转的方向相同8.通电矩形导线框abcd与无限长通电直导线MN在同一平面内，电流方向如图所示，ab边与MN平行．关于MN的磁场对线框的作用，下列叙述正确的是( )A．线框有两条边所受的安培力方向相同B．线框有两条边所受的安培力大小相同C．线框所受安培力的合力向左D．线框将绕MN转动9.如图所示，表面粗糙的斜面固定于地面上，并处于方向垂直纸面向外、磁感应强度为B的匀强磁场中，质量为m、带电荷量为＋Q的小滑块从斜面顶端由静止下滑．在滑块下滑的过程中，下列判断正确的是( )A．滑块受到的摩擦力不变B．滑块到达地面时的动能与B的大小无关C．滑块受到的洛伦兹力方向垂直斜面向下D．滑块最终可能会沿斜面做匀速直线运动10.一匀强磁场，磁场方向垂直于纸面，规定向里为正方向，在磁场中有一金属圆环，圆环平面位于纸面内，如图甲所示．现令磁感应强度B随时间变化，先按如图乙所示的Oa图线变化，后来又按照图线bc、cd变化，令E1、E2、E3分别表示这三段变化过程中的感应电动势的大小，I1、I2、I3分别表示对应的感应电流，则( ) A．E1>E2，I1沿逆时针方向，I2沿顺时针方向B．E1<E2，I1沿逆时针方向，I2沿顺时针方向C．E1<E2，I2沿顺时针方向，I3沿顺时针方向D．E3＝E2，I2沿顺时针方向，I3沿逆时针方向二、实验题（18分）11.(10分)(1)用多用电表的欧姆挡测量阻值约为几十千欧的电阻Rx，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮，你认为正确的步骤是________________．(填步骤前字母)(4分)A．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔B．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔C．旋转S使其尖端对准欧姆挡“×1 k”D．旋转S使其尖端对准欧姆挡“×100”E．旋转S使其尖端对准“交流500 V”挡，并拔出两表笔(2)根据图所示指针位置，此被测电阻的阻值约为________Ω.(2分)(3)关于用多用电表欧姆挡测电阻，下列说法中正确的是( )(4分)A．测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时都必须重新欧姆调零12．(8分)某班同学在探究感应电流产生的条件时，做了如下实验：探究Ⅰ：如图甲所示，先将水平导轨、导体棒ab放置在磁场中，并与电流表组成一闭合回路．然后进行如下操作：①ab与磁场保持相对静止；②让导轨与ab一起平行于磁感线运动；③让ab做切割磁感线运动．探究Ⅱ：如图乙所示，将螺线管与电流表组成闭合回路．然后进行如下操作：①把条形磁铁放在螺线管内不动；②把条形磁铁插入螺线管；③把条形磁铁拔出螺线管．探究Ⅲ：如图丙所示，螺线管A、滑动变阻器、电源、开关组成一个回路；A放在螺线管B内，B与电流表组成一个闭合回路．然后进行如下操作：①闭合和断开开关瞬间；②闭合开关，A中电流稳定后；③闭合开关，A中电流稳定后，再改变滑动变阻器的阻值．可以观察到：(请在(1)(2)(3)中填写探究中的序号)(1)在探究Ⅰ中，________闭合回路会产生感应电流；(2分)(2)在探究Ⅱ中，________闭合回路会产生感应电流；(2分)(3)在探究Ⅲ中，________闭合回路会产生感应电流；(2分)(4)从以上探究中可以得到的结论是：当_______时，闭合回路中就会产生感应电流．(2分)三、计算题（本题共3小题，共32分。
按题目要求作答，解题时应写出必要的文字说明，方程式和重要的演算步骤，只写出最后答案的不能得分。
）13.(10分)如图所示，R为电阻箱，V为理想电压表．当电阻箱读数为R1＝2 Ω时，电压表读数为U1＝4 V；当电阻箱读数为R2＝5 Ω时，电压表读数为U2＝5 V．求：(1)电源的电动势E和内阻r.(2)当电阻箱R的读数为多少时，电源的输出功率最大？最大输出功率为多少？14．（10 分）带电粒子的质量m＝1.7×10－27kg，电荷量q＝1.6×10－19C，以速度v＝3.2×106m/s沿垂直于磁场同时又垂直于磁场边界的方向进入匀强磁场中，磁场的磁感应强度为B＝0.17 T，磁场的宽度L＝10 cm，如图所示．求：(1)带电粒子在磁场中做匀速圆周运动的半径多大?离开磁场时偏转角多大？(2)带电粒子在磁场中运动多长时间？15.（12分）如图所示，两根足够长的金属导轨ab、cd竖直放置，导轨间距离为L，电阻不计．在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡．整个系统置于匀强磁场中，磁感应强度方向与导轨所在平面垂直．现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放．金属棒下落过程中保持水平，且与导轨接触良好．已知某时刻后两灯泡保持正常发光．重力加速度为g.求：(1)磁感应强度的大小；(2)灯泡正常发光时导体棒的运动速率．2016～2017学年度上学期孝感市七校教学联盟期末联合考试高二物理试卷答案一、不定项选择（本题共10小题，每小题5分，共50分. 1--6题为单选题，7--10题为多选题，全部选对得5分，选对但不全得3分，选错或不答得0分.）二、实验题（18分）11.（10分）(1)步骤是CABE ．4分 (2)_3.0X104Ω. 2分 (3)(AC) 4分 12．(8分）(1) _③. (2)②③ (3)①③ (4)闭合回路的磁通量发生改变 (每空2分,共计8分)三、计算题（本题共4小题，共32分。
按题目要求作答，解题时应写出必要的文字说明，方程式和重要的演算步骤，只写出最后答案的不能得分。
） 13题(10分,)解析 (1)由闭合电路欧姆定律有E ＝U 1＋U 1R 1r ， 2分E ＝U 2＋U 2R 2r 2分解得E ＝6 V ，r ＝1 Ω 1分 (2)电源的输出功率：P 出＝(ER ＋r )2R ＝E 2(R ＋r )2R ＝E 2(R －r )2R＋4r3分 由数学知识可知，当R ＝r ＝1 Ω时，电源的输出功率最大，最大输出功率为P 出＝E 24r＝9 W. 2分答案 (1)6 V1 Ω(2)1 Ω9 W14（10分）解析 (1)由洛仑兹力提供向心力得: Bqv =mv 2/R 2分即R ＝mv qB ＝1.7×10－27×3.2×1061.6×10－19×0.17 m ＝0.2 m. 1分 由几何关系得sin θ＝L R ＝12，可得θ＝30°. 2分(2)t ＝θ360°T ，且T ＝2πm qB， 4分 可得t ＝πm 6qB ＝ 3.14×1.7×10－276×1.6×10－19×0.17 s ＝3.3×10－8s ， 1分 答案 (1)0.2 m30°(2)3.3×10－8s15（12分）解析(1)设小灯泡的额定电流为I0，有P＝I20R ① 2分由题意，在金属棒沿导轨竖直下落的某时刻后，小灯泡保持正常发光，流经MN的电流为I＝2I0 ② 1分此时金属棒MN所受的重力和安培力相等，下落的速度达到最大值，有mg＝BLI ③ 2分联立①②③式，得B＝mg2LRP④ 1分(2)设灯泡正常发光时，导体棒的速率为v，由电磁感应定律与欧姆定律，得E＝BLv ⑤ 2分E＝RI0 ⑥ 2分联立④⑤⑥式，得v＝2Pmg⑦ 2分答案(1)mg2LRP(2)2Pmg。
