家装衣柜内部结构自选样式效果图

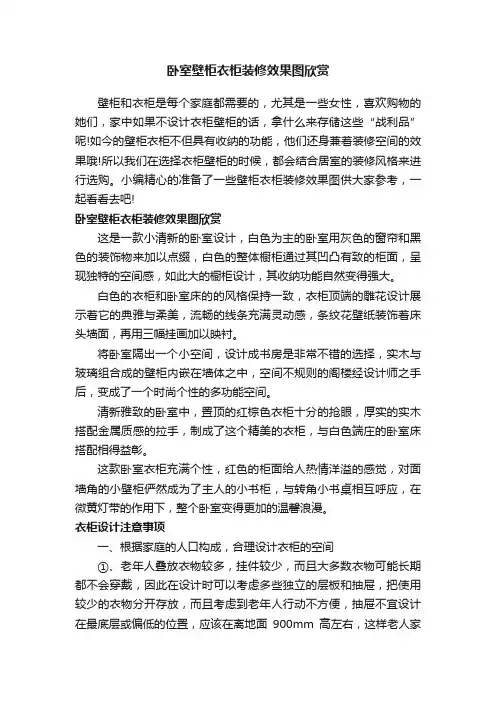

卧室壁柜衣柜装修效果图欣赏
卧室壁柜衣柜装修效果图欣赏壁柜和衣柜是每个家庭都需要的，尤其是一些女性，喜欢购物的她们，家中如果不设计衣柜壁柜的话，拿什么来存储这些“战利品”呢!如今的壁柜衣柜不但具有收纳的功能，他们还身兼着装修空间的效果哦!所以我们在选择衣柜壁柜的时候，都会结合居室的装修风格来进行选购。
小编精心的准备了一些壁柜衣柜装修效果图供大家参考，一起看看去吧!卧室壁柜衣柜装修效果图欣赏这是一款小清新的卧室设计，白色为主的卧室用灰色的窗帘和黑色的装饰物来加以点缀，白色的整体橱柜通过其凹凸有致的柜面，呈现独特的空间感，如此大的橱柜设计，其收纳功能自然变得强大。
白色的衣柜和卧室床的的风格保持一致，衣柜顶端的雕花设计展示着它的典雅与柔美，流畅的线条充满灵动感，条纹花壁纸装饰着床头墙面，再用三幅挂画加以映衬。
将卧室隔出一个小空间，设计成书房是非常不错的选择，实木与玻璃组合成的壁柜内嵌在墙体之中，空间不规则的阁楼经设计师之手后，变成了一个时尚个性的多功能空间。
清新雅致的卧室中，置顶的红棕色衣柜十分的抢眼，厚实的实木搭配金属质感的拉手，制成了这个精美的衣柜，与白色端庄的卧室床搭配相得益彰。
这款卧室衣柜充满个性，红色的柜面给人热情洋溢的感觉，对面墙角的小壁柜俨然成为了主人的小书柜，与转角小书桌相互呼应，在微黄灯带的作用下，整个卧室变得更加的温馨浪漫。
衣柜设计注意事项一、根据家庭的人口构成，合理设计衣柜的空间①、老年人叠放衣物较多，挂件较少，而且大多数衣物可能长期都不会穿戴，因此在设计时可以考虑多些独立的层板和抽屉，把使用较少的衣物分开存放，而且考虑到老年人行动不方便，抽屉不宜设计在最底层或偏低的位置，应该在离地面900mm高左右，这样老人家就可以很方便的拿取衣物;②、夫妻的衣物，则多样化，有职业正装、休闲装和运动装等等。
一般将左右两边分别设置成夫妻各自的储衣空间，如果房间面积够大的话。
柜体内的衣通分为长短两层，分别储存风衣、连衣裙或上衣，衬衫、上衣等可以挂在短层衣通也可以放置于独立的小抽屉或层板，但是不能叠放太多，这样会使衣物褶皱。
衣柜收纳柜安装培训、安装技术图纸讲解
圆弧层板→
作用： 调整空间，美观安全
标准倒角R取值：↓ 150mm≤W＜230mm，R=100mm 230mm≤W＜330mm，R=200mm 330mm≤W＜430mm，R=300mm 430mm≤W＜480mm，R=400mm 480mm≤W＜530mm，R=450mm 530mm≤W＜650mm，R=500mm
底板
• 放置在柜子底部，踢脚线上的板件
←外侧包底
底板为整块 中侧板不分段底板 用于酒柜等中件家具
中侧包底→
底板被侧板断开 用于大衣柜等大件家具
一 柜体结构讲解 1.2横向板件
层板
• 放置在柜子中间不隔断板件的板件 • 横隔板：放置在柜子中间仅隔断背
板板件
一 柜体结构讲解 1.2横向板件
固定层板
柜体中分割空间不可动层板 作用： 分割空间 拉定柜体
请将你书 桌的三视 图画出来 ？
D目
录
IRECTORY
柜体结构讲解
CAD图纸讲解
板件尺寸计算
一
二
三
四
五
三视图讲解
2020图纸讲解
三 CAD图纸讲解
3.1 识图
一字型
①组合形式
其它非标准 是标准
3.1 识图
②标题栏
• 商场名称 • 商场电话 • 客户信息（名称、电话、地址） • 设计人信息 • 绘图日期 • 图纸审核 • 图纸张数及张次
物 体
投 影
投影中心 投射线
P 中心投影法
P 平行投影法
二 三视图讲解 2.2 三视图
• 视=看 • 视线正对物体所见物体轮廓
绘制成图形称为视图 • 一个视图只能反映物体一个
方位的形状 • 从正面、侧面与上面 • 三个方向绘制的同一个物体

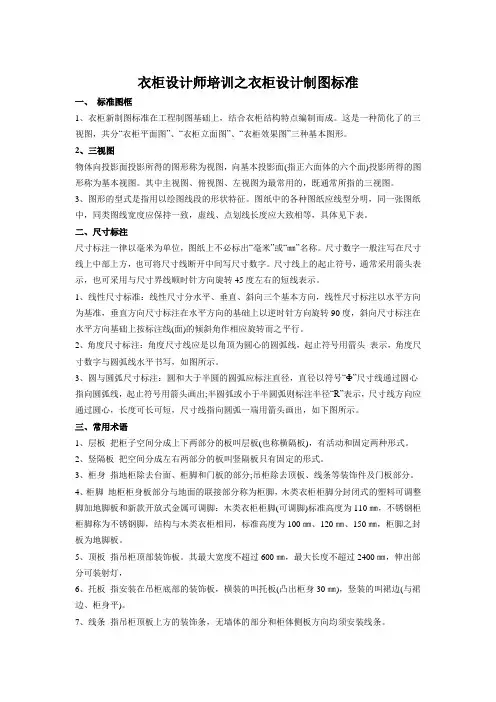

衣柜设计制图标准
衣柜设计师培训之衣柜设计制图标准一、标准图框1、衣柜新制图标准在工程制图基础上，结合衣柜结构特点编制而成。
这是一种简化了的三视图，共分“衣柜平面图”、“衣柜立面图”、“衣柜效果图”三种基本图形。
2、三视图物体向投影面投影所得的图形称为视图，向基本投影面(指正六面体的六个面)投影所得的图形称为基本视图。
其中主视图、俯视图、左视图为最常用的，既通常所指的三视图。
3、图形的型式是指用以绘图线段的形状特征。
图纸中的各种图纸应线型分明，同一张图纸中，同类图线宽度应保持一致，虚线、点划线长度应大致相等，具体见下表。
二、尺寸标注尺寸标注一律以毫米为单位，图纸上不必标出“毫米”或“㎜”名称。
尺寸数字一般注写在尺寸线上中部上方，也可将尺寸线断开中间写尺寸数字。
尺寸线上的起止符号，通常采用箭头表示，也可采用与尺寸界线顺时针方向旋转45度左右的短线表示。
1、线性尺寸标准：线性尺寸分水平、垂直、斜向三个基本方向，线性尺寸标注以水平方向为基准，垂直方向尺寸标注在水平方向的基础上以逆时针方向旋转90度，斜向尺寸标注在水平方向基础上按标注线(面)的倾斜角作相应旋转而之平行。
2、角度尺寸标注：角度尺寸线应是以角顶为圆心的圆弧线，起止符号用箭头表示，角度尺寸数字与圆弧线水平书写，如图所示。
3、圆与圆弧尺寸标注：圆和大于半圆的圆弧应标注直径，直径以符号“Ф”尺寸线通过圆心指向圆弧线，起止符号用箭头画出;半圆弧或小于半圆弧则标注半径“R”表示，尺寸线方向应通过圆心，长度可长可短，尺寸线指向圆弧一端用箭头画出，如下图所示。
三、常用术语1、层板把柜子空间分成上下两部分的板叫层板(也称横隔板)，有活动和固定两种形式。
2、竖隔板把空间分成左右两部分的板叫竖隔板只有固定的形式。
3、柜身指地柜除去台面、柜脚和门板的部分;吊柜除去顶板、线条等装饰件及门板部分。
4、柜脚地柜柜身板部分与地面的联接部分称为柜脚，木类衣柜柜脚分封闭式的塑料可调整脚加地脚板和新款开放式金属可调脚：木类衣柜柜脚(可调脚)标准高度为110㎜，不锈钢柜柜脚称为不锈钢脚，结构与木类衣柜相同，标准高度为100㎜、120㎜、150㎜，柜脚之封板为地脚板。

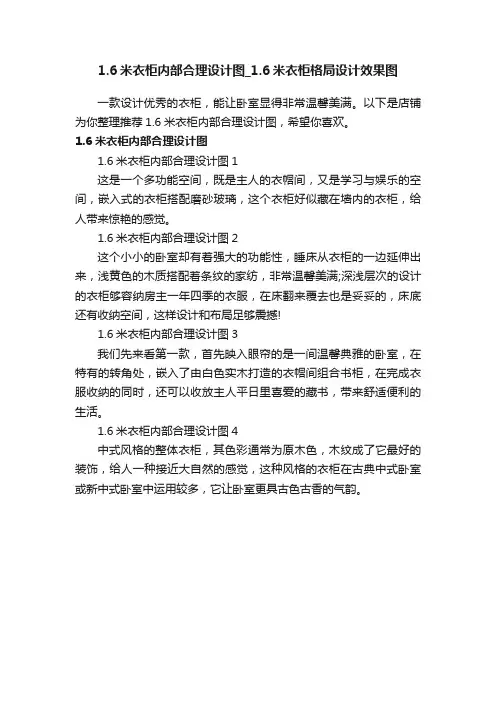

1.6米衣柜内部合理设计图_1.6米衣柜格局设计效果图
1.6米衣柜内部合理设计图_1.6米衣柜格局设计效果图
一款设计优秀的衣柜，能让卧室显得非常温馨美满。
以下是店铺为你整理推荐1.6米衣柜内部合理设计图，希望你喜欢。
1.6米衣柜内部合理设计图
1.6米衣柜内部合理设计图1
这是一个多功能空间，既是主人的衣帽间，又是学习与娱乐的空间，嵌入式的衣柜搭配磨砂玻璃，这个衣柜好似藏在墙内的衣柜，给人带来惊艳的感觉。
1.6米衣柜内部合理设计图2
这个小小的卧室却有着强大的功能性，睡床从衣柜的一边延伸出来，浅黄色的木质搭配着条纹的家纺，非常温馨美满;深浅层次的设计的衣柜够容纳房主一年四季的衣服，在床翻来覆去也是妥妥的，床底还有收纳空间，这样设计和布局足够震撼!
1.6米衣柜内部合理设计图3
我们先来看第一款，首先映入眼帘的是一间温馨典雅的卧室，在特有的转角处，嵌入了由白色实木打造的衣帽间组合书柜，在完成衣服收纳的同时，还可以收放主人平日里喜爱的藏书，带来舒适便利的生活。
1.6米衣柜内部合理设计图4
中式风格的整体衣柜，其色彩通常为原木色，木纹成了它最好的装饰，给人一种接近大自然的感觉，这种风格的衣柜在古典中式卧室或新中式卧室中运用较多，它让卧室更具古色古香的气韵。
IKEA 宜家家居 2010《衣柜组合》手册
内部配件须另购。
新
PAX BIRKELAND 帕克思 伯克兰 单门衣柜
¥785
内部配件须另购。
6 4
5
7
PAX 帕克思 衣柜
5
236
75 50 50 75 PAX EIKESDAL 帕克思 艾克多 滑门衣柜
¥8400
6内部配件须另购
岁月流逝，时尚依旧
我们不能保证您的衣物可以经受时间的考验，但对于您的衣柜，我们绝对有把握。PAX 帕克思 和 KOMPLEMENT 康普蒙 上架销售前经过严格的测试。滑门开合20000次，抽屉和合叶门开合 30000次。搁板也经过承重测试，以防止其下陷。所以，您应该有理由相信，您的衣柜能陪伴您 很久，依旧保持美观时尚。
本 页： PAX LYNGDAL 帕克思 林代尔 滑门衣柜 ¥2400 （原价 ¥3700） 强化玻璃、铝和贴膜表面。 白色/玻璃。宽150×深66，高236cm 内部配件 须另购。
PAX 帕克思 滑门
13
新
236 100 100 PAX UGGDAL 帕克思 乌格多 滑门衣柜
¥4700
内部配件须另购 14
（原价¥4600）强化玻璃、铝和贴膜表面。橡木纹/ 玻璃。宽200×深66，高236cm 内部配件须另购。 KOMPLEMENT 康普蒙 鞋盒 ¥69/4个 聚酯和塑料。 白色。宽23×深35，高16cm
PAX 帕克思 搁板 ¥200/2块 贴膜表面。橡木纹。 96×58cm
KOMPLEMENT 康普蒙 抽屉 ¥300/个 涂清漆橡木贴 面。宽96×深58，高16cm KOMPLEMENT 康普蒙 鞋储藏件 ¥295/个 (原价¥395/个) 可放置16双鞋。涂粉末漆钢和塑料。 96×58cm

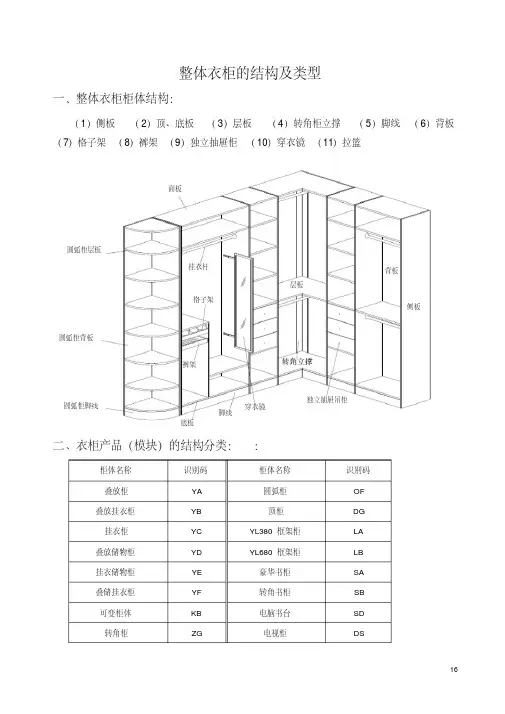

整体衣柜的结构及类型
整体衣柜的结构及类型一、整体衣柜柜体结构：（1）侧板（2）顶、底板（3）层板（4）转角柜立撑（5）脚线（6）背板（7）格子架（8）裤架（9）独立抽屉柜（10）穿衣镜（11）拉篮二、衣柜产品（模块）的结构分类：:柜体名称识别码柜体名称识别码叠放柜YA 圆弧柜OF 叠放挂衣柜YB 顶柜DG 挂衣柜YC YL380框架柜LA 叠放储物柜YD YL680框架柜LB 挂衣储物柜YE 豪华书柜SA 叠储挂衣柜YF 转角书柜SB 可变柜体KB 电脑书台SD 转角柜ZG电视柜DS圆弧柜层板圆弧柜脚线圆弧柜背板面板挂衣杆脚线底板裤架格子架穿衣镜独立抽屉吊柜背板侧板层板注：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变柜体统一称为直型柜（圆方软件生成柜体用此编号）1）叠放柜YA：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。
请看图例：顶视图正视图2）叠放挂衣柜YB：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是层板下面是挂衣杆结构。
请看图例：顶视图3）挂衣柜YC：主要是挂衣服，裤子，放其它东西的柜子；上(下)都是挂衣杆结构。
请看图例：顶视图正视图4）叠放储物柜YD：主要是叠放毛巾或衣服，带抽屉或功能配件储放物品的柜子，上面是层板，下面是抽屉或拉蓝，格子架。
请看图例：顶视图5）挂衣储物柜YE：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是挂衣杆，下面是抽屉或拉蓝，格子架。
请看图例：顶视图正视图6）叠储挂衣柜YF：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是层板，下面挂衣杆，再下面是抽屉或拉蓝。
请看图例：顶视图正视图7）可变柜体YG：主要是指深度，高度标准；只有宽度从801—1200mm可变称为可变柜体。
请看图例：顶视图正视图8）柜体的层板间距：柜子的层板间距分为两种317mm与367mm。
一般情况下317mm 为正常间距，如果在设计时挂衣间距不够，也可以用367mm为间距标准。
7,衣柜图形表达与举例说明44-65
第七部分图型表达与综合设计一、三视图的概念1、视图的定义光线照射在物体在投影面所产生的图形称为视图。
2、视图的种类1)主视图——光线从前往后方向照向物体所得视图；(一般也叫正视图)2)俯视图——光线从上往下方向照向物体所得视图；(一般也叫顶视图)3)左视图——光线从左往右方向照向物体所得视图；4)背视图——光线从后往前方向照向物体所得视图；(一般也叫后视图)5)底视图——光线从下往上方向照向物体所得视图；(一般也叫仰视图)6)右视图——光线从右往左方向照向物体所得视图。
3、三视图的表达方式及名称1、表达方式宽（W）X 深（D）X 高（H）2、名称a、主视图b、俯视图c、侧视图（宽×高）（宽×深）（深×高）注:侧视图是指左视图或是右视图中的一种。
（如果图形复杂，一种表达不清楚；哪么左右视图要同时表达）4、视图线的表达含义粗实线：表达基本视图中可见轮廓线；虚线：表达视图中不可见轮廓部分的线。
5、三视图的画法说明1）首先是在平面上定义一坐标，将平面画分为四个区间面；2）将不同的投影视图按规定摆放在<1>、<2>、<3>区间里面；3）在第<4>区间里画出角的平分线作为辅助线；4）根据图形尺寸画出各图形，但要求各图形画时一定要宽度对应宽度、深度对应深度、高度对应高度、切角位对切角位来绘制。
5）注意实线与虚线是否表达清楚。
6、三视图的图形画法示例：例1：尺寸：800（W ）X550（D ）X 680（H ）例2：顶柜尺寸：1000（W ）X 598（D ）X 500（H ）三 视 图立 体 图俯视图正视图顶柜立体图侧视图二、衣柜制图的标准表达方式(画法) 1、直型柜的画法1)侧板的画法：是用两根双竖线来表示侧板；如果是两块侧板重叠，表示方法是三根双竖线2)顶（底、层）板的画法：用两根双横线来表示。
2、转角柜图形的表达当整个柜子的形状为L 形时，其转角处需做成一个L 形（900x900mm ）的独立柜子。
五门大衣柜设计说明书
中国传统讲天清地浊，天花代表天，地板代表地，墙壁则代表着人。就是说住宅的天花颜色要淡、要浅，地的颜色要深、要重。墙壁的颜色应在天花和地板之间，即是要比天花深、比地板浅，这样天、地、人才能达至谐和。而作为天地之间最重要的因素一直的衣柜家具，则既要符合家居环境的整体风格，又要又人类惯性心里下的色彩搭配，缺一不可。
3、环保板材更受欢迎
人们在装修的同时更关注绿色家居，尤其是老人和小孩子居室的装修，因此，衣柜环保板材的选用会更火热，零甲醛的板材是怎样的，比如由可循环再生的农业草本植物制成的“禾香板”，当然还有搭配使用更环保科技的贴膜技术。甲醛释放量是我们衡量家居环保的一个重要指标，因贴膜技术、加工工艺或是板材自身所用的粘合剂等原因，通常新家具的释放量高又可能危及人体健康，应运而生的是市面上的各种光触媒、去味竹炭等除甲醛产品。
2、底板：底板的结构尺寸与顶板一直，上下对称。底板与其他各部位的连接也是依靠偏心件和圆棒榫结合的。圆棒榫与偏心件的距离是32mm整数倍。规格为的中密度纤维板。底板结构示意图如图4所示
第二节、产品行业角度定义
1、产品角度定义
衣柜是存放衣物的板式家具，一般分为单开门，对开门和推拉门等样式。衣柜内部设有挂衣架，有的衣柜会有抽屉等。
2、行业角度定义
最近几年，家具行业供大于求，竞争日趋激烈。消费者越来越重视服务和设计，同质化经营显然已经不再具有竞争优势。再加上越来越多企业投入到像衣柜这样比较热门的家具类目中，品牌搏杀空气热化。第十四届建博会，在32万平方米的展区里，衣柜展区的面积扩大至4.5万平方米。行业越来越热闹，与行业本身的发展前景和巨大的潜在商机不无关系。有数据显示，由于行业发展起步晚，在我国城市居民家庭中，整体衣柜的拥有率还不到19%，这意味着还有81%的家庭里需要购置衣柜。如此诱人的一块蛋糕，足以吸引任何企业投身其中。与家具、地板、橱柜等领域已处于竞争白热化阶段不同，长久以来，衣柜行业由于生产企业数量不多，市场尚处于人人都有饭吃的和谐状态。不过，这种情况在近一两年来有所改变，个中主因是行业不断有新企业涌入其中，抢食者呈增多之势，而老品牌为了捍卫自己的市场地位不动摇，不得不频出奇招吸引消费者，从而使整个行业的博弈氛围渐浓，原有的宁静被彻底打破。智能化是双方博弈的一个有力武器。有的企业推出了智能衣柜，也许可以用iPhone手机掌控家里的柜门，挑选自己想要的衣服，方便快捷。除此之外，原创设计则是另一个秘密武器。
1米6衣柜内部设计图纸_1.6米衣柜合理设计效果图
1米6衣柜内部设计图纸_1.6米衣柜合理设计效果图衣柜的设计要慎之又慎，不仅要考虑衣柜的内部合理设计，还需要考虑整个家居环境的布局。
以下是店铺为你整理推荐1米6衣柜内部设计图，希望你喜欢。
1米6衣柜内部设计图赏析为年轻小夫妻设计的衣柜介绍要点：分类放置、注重细节业主信息：90后小夫妻大刚和妖妖是一对刚刚结婚的90后小夫妻，房子不大却温馨。
身为飞行员的大刚非常严谨，他一手包办了家里的装修，堪称史上最严格业主。
竣工后，妖妖对新家非常满意，特别是主卧的大衣柜，是妖妖的最爱!大刚将家里的衣柜左右两边分别设置成男、女方各自的储衣空间，柜体内的挂衣架则分为长短两层分别储存大衣和上装，衬衫也可以放置于独立的小抽屉或搁板，不会因过多衣物挤压在一起而皱折难看。
内衣、领带和袜子则用专用的小格子收好，既有利于衣物保养，取物也更直观方便;毛衣被放在较深的抽屉里;裤子则用专用的挂架存放。
大刚家的衣柜选择的是推拉门，由于是第一次装修，忽视了一些细节，还好装修师傅提醒，才避免了可能会出现的问题。
编辑在采访中发现，有些业主会根据自己的喜好将柜体做成不均等的空间，而为了保持柜门的美观，而将推拉门做成等分的三扇或四扇，然而在实际使用过程中，因为推拉门的轨道问题，在打开一扇门时，必然会有另外两扇是并在一起的，因此，当柜体内不等分时，总有个空间无法用到，如果正好是抽屉的位置，甚至会无法打开。
所以编辑建议大家，在确定柜体时，最好让空间等分，这样就不会出现柜体内出现死角的尴尬局面了。
本案例衣柜尺寸标准汇总：1、如果衣柜使用滑门，要在滑门的位置留75—80mm的滑道位置。
滑门是2门的，就不能设计在1/2的位置，是3门的话，就不能设计在1/3和2/3的位置，不然抽屉是打不开的，4门及以上就不用考虑位置。
2、衣柜深度在530-620mm，一般对女性而言，衣柜深度在580mm，加上门，整个衣柜在600mm的宽度，这个宽度放衣服就没有多大的问题了。
家具定制结构图分析
剖面符号
当要画剖面符号的图形面积较大或较长时，为节 省画图时间与使图形清晰，可以在两端只画出部 分剖面符号以简化图形。
剖面符号
家具中有些材料如玻璃、镜子和网纱等一般 未被剖切（外形）也画上符号。
局部详图
把基本视图中要详细表达的某些局部，用比基 本视图大的比例，如采用1:2或1:1的比例画出， 其余不必要详细表达的部分用折断线断开，这 就是局部详图。
标注方法：剖切符号 用两条长约6-8mm的 粗实线表示，尽可能 不与物体轮廓线相交， 再在剖切符号两边加 上相应字母；相应的 剖视图图名用同样的 字母标注。
局部剖视图
当家具或零部件不对称时，可根据需要灵活确定剖切 位置和剖切范围，画出局部剖视图，以既表达局部内 部结构形状，又基本表达外形。
圆柱螺母连接：以圆 柱螺母嵌入板中，再 用螺钉穿过板孔旋入。 螺母上有一槽以示螺 孔的方向便于安装定 位。
螺栓偏心连接件连接。
凸轮柱连接件连接。
杯状暗铰链
杯状暗铰链
装配图（仅了解即可）
装配图的作用是在家具零部件已经加工完毕和配 齐的条件下，按图要求进行装配成产品。
剖面
剖面
重合剖面剖面形状不对称 时，就一定要画出代表投 影方向短粗实线。
剖面
移出剖面当需要时， 可以采取与原视图 不同的比例画出， 但要标出比例。
图中剖切符号虽然 不处于水平位置， 但是要注意字母仍 应水平书写。
剖面
当剖面对称时，剖面也可以画在视图中断处。当 然不能因视图画成中断而影响视图的表达。
将家具或其零、部件的部分结构，用大于基本视 图或原图形的画图比例画出的图形成为局部详图。
局部详图可以画成剖视、视图、剖面各种形式， 以画成剖视最多。
