IR2100固定式可燃气体报警仪课件

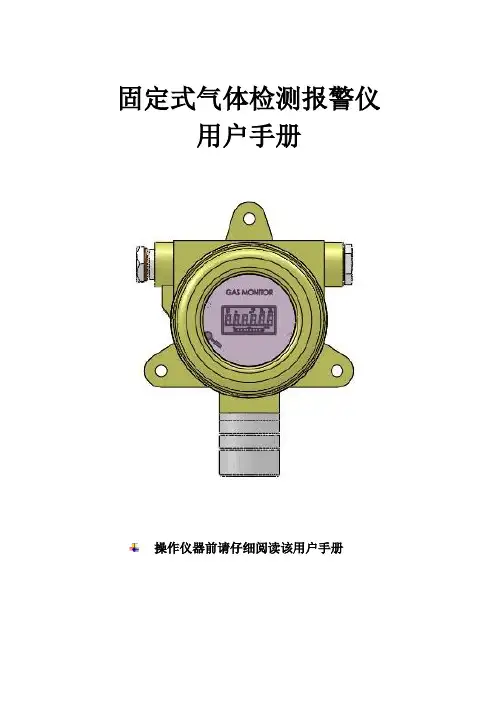

通用固定式气体检测报警仪
固定式气体检测报警仪用户手册操作仪器前请仔细阅读该用户手册阅读说明非常感谢您选用本公司的固定式气体检测报警仪（以下简称报警仪）。
适用型号本公司生产的所有气体检测报警仪用户须知●在报警仪安装、操作和维护之前请务必仔细阅读本手册，本手册涵盖报警仪使用的各项重要信息及数据。
用户必须严格遵守其规定，方可保证报警仪的正常运行。
●针对任何不按照手册要求安装和操作仪器的行为，本公司不负任何责任。
敬告●安装及操作报警仪的过程必须严格遵照国家相关标准要求。
●报警仪内部的任何操作都必须由专业人员执行。
任何操作之前，必须遵从当地的法规条文以及现场作业程序。
●报警仪必须与经过国家认证且满足报警仪本安参数要求的安全栅联合使用，否则不能达到防爆的要求。
●只能在非危险区域更换遥控器电池。
更换电池时，只能使用两个相同类型的新电池。
●切勿在通电情况下打开报警仪机壳/接线盒，或更换/安装传感器。
●报警仪必须安全接地，以防受到电磁干扰的影响。
仪器外有一个接地点，确保所有屏蔽层都在控制器星形接地点处或报警仪接地点处可靠接地。
但两者不得同时接地，以免形成接地回路，导致误报或损坏仪器。
●某些化学物质会抑制乃至毒化催化燃烧式传感器并导致其灵敏度降低，例如含硅化合物、含铅化合物、硫化氢等，使用时应避免传感器或报警仪暴露于这些有毒气体之中。
●传感器使用期限达到时，应从环保的角度，依照地方废物管理以及环境法规的要求进行安全处理。
另外，还可以将传感器安全包装好再退回给本公司，但包裹上面必须清晰做好标记，以便环保处理。
信息提示以下提示在整个手册中都会提到。
WARNING：警示标记和信息——表示在产品使用中，若没有遵守适当的安全措施，将会造成系统无法正确测量，特别严重的情况可能会造成重大人身伤亡或财产损坏事故。
NOTE：注意标记和信息——表示在产品使用中需注意的重要信息，或本手册中需特别关注的部分。
清楚任何可能导致人身伤害、产品或财产损失的危险或不安全隐患。
固定式可燃气体报警系统
可燃气体报警系统介绍
可燃气体报警系统，主要用于检测空气中的可燃气体 ，常见的如氢气（H2）、甲烷（CH4）、乙烷（C2H6） 、丙烷（C3H8）、丁烷（C4H10）、乙烯（C2H4）、 丙烯（C3H6）、丁烯（C4H8）、乙炔（C2H2）、丙炔 （C3H4）、丁炔（C4H6）、磷化氢等。
在大规模使用管道煤气的生产线上可能发生煤气泄漏 或不完全燃烧的位置安装气体报警系统，并通过输出端引 出报警脉冲信号联网进人中央控制室，控制室中有集中指 示警报部分，可分段或分点显示报警点，并可在指示警报 单元上以红色柱状图表显示器定量显示报警浓度。这种可 燃气体报警显示系统可广泛应用于可燃气体(人工煤气、 液化石油气、天然气等）的制造、储藏、工矿企业的消防 设施。
其爆炸下限的百分之十，我们称这个场所此时的可燃气
环境爆炸危险度为10%LEL；
可燃气体在空气中遇明火种爆炸的最高浓度，称为 爆炸上限—简称“UEL”。
如果环境中的可燃气体处于爆炸下限和爆炸上限之 间，并有以下三个条件成立，就会发生爆炸。1 可燃物 （燃气）；2 助燃物（氧气）；3 点火源（温度）。
22
LEL、VOL、PPM之间换算
例如甲烷的爆炸下限为“5%”体积比（即空气中的甲 烷的体积含量达到5%时达到爆炸下限），把这个“5%”
体积比，一百等分，让“5%”体积比对应“100%LEL” ，也就是说，当检测仪数值到达“100%LEL”报警点时
，相当于此时甲烷的含量为“5%”体积比。当可燃气体 检测仪数值到达“25%LEL”报警点时，相当于此时甲烷 的含量为“1.25%”体积比。注：相应的，对于其他可 燃性气体，如氢气 4%vol（4%vol为H2在空气中的爆炸 下限）为100%LEL，异丁烷1.8vol%为100%LEL. %VOL与PPM之间的换算:
IR2100-Ⅱ点型可燃气体探测器 使用说明书_CHS
使用说明书担保无锡格林通安全装备有限公司（以下称WUXI GLT）将全面负责IR2100-Ⅱ点型可燃气体探测器（以下简称仪表）的使用、调试、服务、维修、指导等工作，并在正常使用和保养之下，从发运之日开始免费保修两年。
所有担保不包括未经WUXI GLT批准同意而擅自进行更换和修理的产品，或因不慎和不正确的安装和使用所造成的损坏，也不包括原来的商标已被撕掉或被更换的产品。
重要提示1.使用仪表之前，请详细阅读本使用说明书；2.仪表的操作、维修必须经过专职培训合格人员才能完成，WUXI GLT可提供此类培训；3.请严格按照本使用说明书的规定要求安装，并应遵守国家和企业的有关法律、法规、标准，以充分保障员工的安全，避免发生危险；4.我们建议客户和WUXI GLT签订一份长期的维修服务合同，以保证仪表获得最佳的运行性能。
目录1.概述 (1)1.1.产品简介 (1)1.2.工作原理 (1)2.安装 (2)2.1.安装要求 (2)2.2.注意事项 (3)2.3.安装步骤 (3)3.运行与调试 (4)3.1.标定装置 (4)3.2.IR2100-Ⅱ探测器接JB接线盒的调试及标定 (5)3.2.1.清零 (5)3.2.2.标定 (5)3.2.3.标定注意事项 (6)3.2.4.操作流程图 (6)3.2.5.标定指示器状态列表 (6)3.3.IR2100-Ⅱ探测器接IR2100-Ⅱ显示单元的调试及标定 (7)3.3.1.启动 (9)3.3.2.气体核对 (9)3.3.3.清零 (9)3.3.4.标定 (10)3.3.5.设置 (10)3.3.6.继电器复位（rSt） (12)4.IR2100-Ⅱ探测器通讯参数 (13)4.1.通讯接口参数 (13)4.2.恢复通讯默认参数 (13)4.3.M ODBUS读协议（查询） (13)4.4.M ODBUS读协议（响应） (13)4.5.M ODBUS写协议（查询） (14)4.6.M ODBUS写协议（响应） (14)4.7.支持的功能码 (14)4.8.异常响应 (14)4.9.异常代码 (15)4.10.寄存器地址 (15)4.11.寄存器详解 (15)5.IR2100-Ⅱ显示单元通讯参数 (19)5.1.IR2100-Ⅱ显示单元RS485通讯参数 (19)5.1.1.通讯接口参数 (19)5.1.2.Modbus读协议（查询） (19)5.1.3.Modbus读协议（响应） (19)5.1.4.Modbus写协议（查询） (19)5.1.5.Modbus写协议（响应） (19)5.1.6.支持的功能码 (19)5.1.7.异常响应 (19)5.1.8.异常代码 (19)5.1.9.主机地址 (20)5.2.IR2100-Ⅱ显示单元HART通讯参数 (21)6.导线选择参考（供电电压为24V时） (25)7.维护 (25)7.1.制定维护时间表 (25)7.2.调零和重新标定 (25)7.3.润滑螺纹和密封 (25)7.4.保证IR2100-Ⅱ显示单元的完整性 (25)8.仪表故障代码及其处理方法 (26)9.技术参数和机械参数 (27)9.1.技术参数 (27)9.2.机械参数（不含接线盒） (27)10.版本记录 (28)1.概述1.1.产品简介IR2100-Ⅱ系列仪表适用于固定安装在石油化工生产装置，用以连续测量环境中可燃性气体或蒸汽的浓度（爆炸下限以下），并输出与被测气体百分浓度（%LEL ）成正比的4～20mADC 工业标准模拟信号，与可燃气体报警控制器、DCS 或PLC 设备构成一个检测系统，以实现安全保障的目的。
6.12固定式可燃气体报警仪
当气体的浓度降低到小于满量程的5%时，仪表将进入正 常运行状态工作，标定指示器熄灭，此时模拟输出电流 将由:1.5mA——4.8mA——4mA的变化过程。现场没有 被测可燃性气体存在时，最终稳定输出4mA。
仪表进入标定程序后，若10分钟内未通入标定气体，则 标定指示器将以5次/秒的速率快速闪烁，这时仪表进入 故障状态（FAULT）。
操作方法
二、标定步骤
1、清零 将磁铁置于标定指示器上，若标定指示器内的红色LED
点亮，则磁铁放置位置正确。保持6秒钟后，然后移去 磁铁。 标定指示器开始闪亮，则仪表进入清零程序开始清零。 清零时间为150s。清零期间标定指示器以周期为2s的速 率缓慢闪烁，这时仪表的电流输出为1.5mA。 清零结束后，标定指示器以周期为1s的速率连续闪烁 30s，此时应撤去清零用氮气。如果LED闪烁的30s内， 在标定指示器处不放置磁铁，则仪表就转入正常运行状 态，此时标定指示器立即熄灭。
4、 清洗表进行涂漆，一旦涂漆常常会造成 探头上的扩散通道受影响。
仪表对标定气体响应后，标定指示器的闪烁速率将变慢。 在整个标定过程中，标定指示器将以点亮0.5秒、熄灭1.5 秒的周期闪烁。在整个清零和标定期间，仪表的模拟输 出电流为1.5mA。大约5分50秒后，标定指示器将转换为 1次/秒的速率闪烁，以示仪表标定程序结束。这时应撤 去标定气体并撤去套在仪表红外探头上的标定筒。
注意事项
1、仪表清零和标定期间，一旦发生标 定指示器快速闪烁的故障状态时，必 须切断电源，对仪表重新启动工作后， 才可再次进行清零或表达工作。
2、 标定用气必须选用IR2100系列仪表 的规定气体，不可选用其他类似可燃 气体代替，气体的浓度为50%LEL。
3、禁止用打火机测试检测仪，其中某些物质会损 坏传感器。

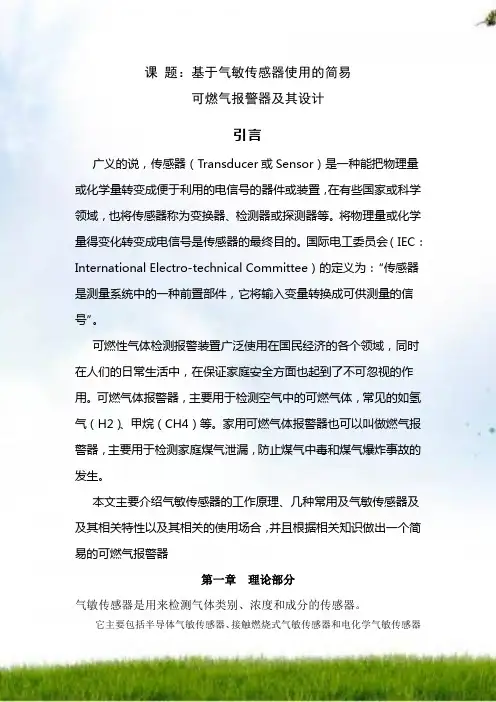

简易可燃气体报警器(PPT)
课题：基于气敏传感器使用的简易可燃气报警器及其设计引言广义的说，传感器（Transducer或Sensor）是一种能把物理量或化学量转变成便于利用的电信号的器件或装置，在有些国家或科学领域，也将传感器称为变换器、检测器或探测器等。
将物理量或化学量得变化转变成电信号是传感器的最终目的。
国际电工委员会（IEC：International Electro-technical Committee）的定义为：“传感器是测量系统中的一种前置部件，它将输入变量转换成可供测量的信号”。
可燃性气体检测报警装置广泛使用在国民经济的各个领域，同时在人们的日常生活中，在保证家庭安全方面也起到了不可忽视的作用。
可燃气体报警器，主要用于检测空气中的可燃气体，常见的如氢气（H2）、甲烷（CH4）等。
家用可燃气体报警器也可以叫做燃气报警器，主要用于检测家庭煤气泄漏，防止煤气中毒和煤气爆炸事故的发生。
本文主要介绍气敏传感器的工作原理、几种常用及气敏传感器及及其相关特性以及其相关的使用场合，并且根据相关知识做出一个简易的可燃气报警器第一章理论部分气敏传感器是用来检测气体类别、浓度和成分的传感器。
它主要包括半导体气敏传感器、接触燃烧式气敏传感器和电化学气敏传感器等，其中用的最多的是半导体气敏传感器。
半导体气敏传感器半导体气敏传感器是利用待测气体和半导体表面接触时，产生的电导率等物理性质变化来检测气体的。
半导体气敏元件的分类按照半导体和气体相互作用时产生的变化只限于半导体表面或深入到半导体内部，可分为表面控制型和体控制型。
前者半导体表面吸附的气体和半导体间发生电子接受，结果使半导体的电导率等物理性质发生变化，但内部化学组成不变；后者半导体和气体的反应，使半导体内部组成发生变化，而使电导率变化。
按照半导体变化的物理特性，又可分为电阻型和非电阻型，电阻型半导体气敏元件是利用敏感材料接触气体时，其阻值变化来检测气体的成分或浓度；非电阻型半导体气敏元件是利用其它参数，如二极管伏安特性和场效应晶体管的阈值电压变化来检测被测气体的。
可燃气体检测仪培训PPT(共 33张)
五 单位换算
1、如何将%LEL转换为ppm？ ppm=%LEL×LEL(vol%)*100或者：％LEL=ppm/(LEL(vol%)*100) 例如： 35％LEL的甲烷，它的LEL为2vol％， 等于：ppm＝35(%LEL)*2(vol%)*100=7000ppm甲烷。 300ppm的丙烷，它的LEL是1.2vol%， 等于：％LEL＝300ppm/(1.2vol%*100)=2.5%LEL丙烷。
二、电化学型气体传感器
电化学式气体传感器是依据气体的电化学氧化和还 原的原理制备的，它的原理与电池几乎相同。电化 学传感器的构成是：将两个反应电极--工作电极和 对比电极以及一个参比电极放置在特定电解液中， 然后在反应电极之间加上足够的电压，使透过涂有 重金属催化剂薄膜的待测气体进行氧化还原反应， 再通过仪器中的电路系统测量气体电解时产生的电 流，然后由其中的微处理器计算出气体的浓度。
四 注意检测仪器的浓度测量范围
各类有毒有害气体检测器都有其固定的检测范围。 只有在其测定范围内完成测量，才能保证仪器准确 地进行测定。而长时间超出测定范围进行测量，就 可能对传感器造成永久性的破坏比如，LEL检测器， 如果不慎在超过100%LEL的环境中使用，就有可能彻 底烧毁传感器。而有毒气体检测器，长时间工作在 较高浓度下使用也会造成损坏。所以，固定式仪器 在使用时如果发出超限信号，要立即关闭测量电路， 以保证传感器的安全。
凡是用于检测气体成份和浓度的传感器都称作气 体传感器，不管它是用物理方法，还是用化学方 法。
第二章 气体传感器结构与原理
接触燃烧式气体传感器 电化学型气体传感器 半导体气体传感器 光学式气体传感器 其他类型传感器
一、接触燃烧式气体传感器
接触燃烧式气体传感器 可分为直接接触燃烧式 和催化接触燃烧式。
IR2100调试
智能型红外可燃气体探测器（变送器）IR2100标定：一．通电：探测器首次启动（通电）之前，应做如下检查1．必须检查探测器连线应正确无误，所有紧固件应全部拧紧并完全符合探测器的安装和接线的规定要求。
2．要防止探测器所连接的控制设备、PLC或DCS系统断开，如果0-22mADC 模拟输出电流不接负载时，应将输出端与24VDC负端之间用导线短路。
3．要确认供电电缆连接正确无误，电缆长度应符合规定要求，要确认控制室提供的供电电压不得小于+24VDC，现场探测器电压应大于+20VDC。
4．通电启动，IR2100探测器接通电源后，2分钟的启动过程，模拟输出电流为0mA，LED状态灯不闪烁。
启动过程结束，模拟输出电流为4ｍA，或为相应的被测气体的浓度信号电流值。
二．清零和标定：探测器应在探测器连续通电运行一段时间后，进行清零，一般无须进行现场标定（如要标定按以下方法进行）。
标定前应检查标定气体必须为IR2100探测器规定的探测气体和浓度50%LEL。
在整个清零和标定过程中，探测器模拟输出电流为1.5mADC。
1．→将恒流阀旋钮顺时针旋到底，关闭恒流阀。
2．→将恒流阀拧在标准N2气体钢瓶上。
3．→将标定帽套在IR2100上（如IR2100上有标定接头，就不需标定帽），4．→将软管连接到标定帽(或标定接头)和恒流阀上，逆时针旋转恒流阀旋钮，打开恒流阀（其流量为1.25L/min），通入标准N2。
5．→将磁笔放置在IR2100防爆接线盒右侧面的隔爆标定开关处，6秒后，移走磁笔。
6．→暗藏式红色LED状态灯闪亮（周期为2秒），探测器进入清零程序，模拟输出电流为1.5mADC，150秒后。
7．→清零结束，LED状态灯以周期为1秒的速率闪烁。
顺时针旋转恒流阀旋钮，关闭恒流阀，拔下软管，旋下恒流阀，撤走N2。
8．→30秒内，将磁笔放置在IR2100防爆接线盒右侧面的隔爆标定开关处（30秒内不提供磁笔探测器将回到正常检测，取下标定帽），6秒后，移走磁笔。
可燃气体检测仪培训PPT(共 33张)
二、电化学型气体传感器
电化学式气体传感器是依据气体的电化学氧化和还 原的原理制备的，它的原理与电池几乎相同。电化 学传感器的构成是：将两个反应电极--工作电极和 对比电极以及一个参比电极放置在特定电解液中， 然后在反应电极之间加上足够的电压，使透过涂有 重金属催化剂薄膜的待测气体进行氧化还原反应， 再通过仪器中的电路系统测量气体电解时产生的电 流，然后由其中的微处理器计算出气体的浓度。
按钮功能 QRAE快捷操作 QRAE操作细则
一 按钮功能
MODE
1、MODE ★ 按“MODE”持续5秒钟可开/关机； ★ 在显示模式下，按“MODE”可切换到下一显示内容； ★ 在编程模式下，按“MODE”可退回上一级菜单；长按
“MODE” 可退回显示模式。
一 按钮功能
2、Y/+
★ 在报警状态时，按“Y/+”可消除报 警；
一般而言，每种传感器都对应一个特定的检测气体， 但任何一种气体检测仪也不可能是绝对特效的。因 此，在选择一种气体传感器时，都应当尽可能了解 其它气体对该传感器的检测干扰，以保证它对于特 定气体的准确检测。
三 注意各类传感器的使用年限
各类气体传感器都具有一定的使用年限，即寿命。 一般来讲，在便携式仪器中，LEL传感器的寿命较长， 一般可以使用三年左右；光离子化检测仪的寿命为 四年或更长一些；电化学特定气体传感器的寿命相 对短一些，一般在一年到两年；氧气传感器的寿命 最短，大概在一年左右。电化学传感器的寿命取决 于其中电解液的干涸,所以如果长时间不用，将其密 封放在较低温度的环境中可以延长一定的使用寿命。 固定式仪器由于体积相对较大，传感器的寿命也较 长一些。因此，要随时对传感器进行检测，尽可能 在传感器的有效期内使用，一旦失效，及时更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
02
工作原理
IR2100系列仪表探测器采用红外检测原理对环境中可燃气 体浓度进行检测。仪表由光源、滤光片、分光镜、检测器、控 制电路等组成。当可燃气体存在时，参比检测输出平衡。一旦 环境中含有可燃气体时，检测光线被吸收，检测，参比光线强 度不一致，桥路平衡破坏。输出一个与可燃气体浓度成正比的 信号。此信号经放大并送至模数转换器，然后再送到微处理器 进行运算、显示。并将实时通过数模转换输出4—20mADC信号。
04
操作
1、标定说明 （1）应根据仪表和探测器的要求决定校准检验的周期； （2）通常便携式仪表的探测器除应每天在使用前进行 功能检查和校验，零点校验和自检之外，有条件时，应 每月通气标定一次； （3）固定式仪表的标定时间一般为3-6个月，具体应根 据仪表、工艺状态和环境条件而定； （4）每年应对控制仪表整体功能进行全面检测，以便 发现达不到原有性能时进行必要的调整，修理或更换淘 汰。
Tyhoaunk
End
IR2100固定式可 燃气体报警仪
授课人：张勇涛 2016.05.28
LOREM IPSUM DOLOR
01 概述 02 工作原理 03 安装 04 操作 05 常见故障处理 06 维护保养
01
概述
IR2100系列仪表适用于固定安装在石油化工生产装置， 用以连续测量环境中可燃气体的浓度（爆炸下限以下），并 输出与被测气体百分浓度（%LEL）成正比的4—20mADC工业 标准模拟信号，与可燃气体报警控制器、DSC或PLC设备构成 一个检测系统，以实现安全保障的目的。它与一般可燃性气 体传感变送器不同的是内部采用微处理器电路，自动处理来 自传感器所产生的电信号，在配接显示单元时，通过显示窗 口直接显示被测气体浓度和各种状态。
清零结束后，标定指示器以周期为1s的速率连续闪烁30s， 此时应撤去清零用氮气。如果LED闪烁的30s内，在标定指示器 处不放置磁铁，则仪表就转入正常运行状态，此时标定指示器 立即熄灭。
（2）标定
Lorem ipsum dolor sit amet, consectetur adipisicing elit.
当气体的浓度降低到小于满量程的5%时，仪表将进入正 常运行状态工作，标定指示器熄灭，此时模拟输出电流将由 1.5MA——4.8MA——4MA的变化过程。现场没有被测可燃性气 体存在时，最终稳定输出4MA。
仪表进入标定程序后，若10分钟内未通入标定气体，则 标定指示器将以5次/秒的速率快速闪烁，这时仪表进入故障状 态Lo（remFiApUsuLmTd）olo。r sit amet, consectetur adipisicing elit.
Lorem ipsum dolor sit amet, consectetur adipisicing elit.
仪表对标定气体响应后，标定指示器的闪烁速率将变慢。 在整个标定过程中，标定指示器将以点亮0.5秒、熄灭1.5秒的 周期闪烁。在整个清零和标定期间，仪表的模拟输出电流为 1.5mADC。大约5分50秒后，标定指示器将转换为1次/秒的速率 闪烁，以示仪表标定程序结束。这时应撤去标定气体并撤去套 在仪表红外探头上的标定筒。
03
安装
安装要求： 1、应遵守危险区域“严禁带电开盖”的原则。 2、仪表具有较强的抑制无线电干扰的能力，但是必 须尽量不要安装在靠近无线电发射台或类似设备附 近； 3、尽可能远离热源，光源； 4、尽可能安装在无风，无尘，无水、无冲震动的地 方； 5、安装前请确认现场是否缝合仪表对空间尺寸的要 求； 6、仪表外壳必须可靠接地； 7、仪表安装要便于标定，应水平方向安装； 8、防爆接线盒需另购，要选符合要求的产品。
05
常见故障处理
LOREM IPSUM DOLOR
Lorem ipsum dolor sit amet, consectetur adipisicing elit.
06
1、清洁现场镜头表面； 2、SCADA系统上是否存在故障等非正常 报警； 3、仪表电缆连接处密封是否完好，若密 封不好，应使用密封材料密封； 4、检查现场固定式可燃气体探测器工作 是否正常，是否显示“0”标示。若产生 报警，应清洗视镜并对探测器进行清零 标定； 5、检查该设备的接地电阻是否满足要求， 若接地电阻大于10Ω，应对设备进 线 接地处理； 6、清除固定式可燃气体报警仪探头内部 积水
在仪表清零结束后标定指示器闪烁周期由2s转换到1s后的 30s内，在标定指示器处放置磁铁。若标定指示器由闪烁变常亮， 则磁铁位置放置正确，6s后移去磁铁。
移去磁铁后，若标定指示器以2次/秒的速率闪烁，则表明 仪表正等待通入标定气体。给仪表红外探头通入流量为 1.25~1.5L/min，浓度为50%LEL的标定气体。
注意事项： 1、IR2100无法探测氢气； 2、尽量不能涂漆，涂漆会造成探头上的扩散通道受影响。
步骤： 1、将IR2100安装在防爆接线盒上，螺纹间需涂抹油脂； 2、根据上图仪表连接图连接仪表； 3、首次通电前需再次确认连线无误。各个紧固件全部 拧紧且符合要求。供电电压符合仪表要求； 4、第一次通电，仪表至少要稳定15分钟； 5、启动过程中，设备将进入约2分钟的启动模式，在 此期间输出电流为0mA。此时，仪表进行自动检查各项 功能，故现场探头应处于洁净的空气中，以确保自动 调零的正确； 6、启动完毕，仪表如正常则输出4mA。
2、 标定步骤 （1）清零
将此帖置于标定指示器上，若标定指示器内的红 色LorLemEDip点sum亮d，olo则r sit磁am铁et,放con置se位ctet置ur 正adip确isi。cing保eli持t. 6秒钟后，然后 移
去磁铁。 标定指示器开始闪亮，则仪表进入清零程序开始清零。清零 时间为150s。清零期间标定指示器以周期为2s的速率缓慢闪烁， 这时仪表的电流输出为1.5mA。
