三相交流电路电压,电流的测量实验报告

三相交流电路电压,电流的测量实验报告三相交流电路电压、电流的测量实验报告一、实验目的1、熟悉三相交流电路的连接方式。

2、掌握三相交流电路中电压和电流的测量方法。

3、理解三相交流电路中电压和电流的关系。

二、实验原理三相交流电源由三个频率相同、幅值相等、相位互差 120°的正弦交流电压源组成。

在三相四线制供电系统中，有三根相线（火线）和一根中性线（零线）。

相线与相线之间的电压称为线电压，相线与中性线之间的电压称为相电压。

在星形连接（Y 形连接）中，线电压是相电压的√3 倍，且线电压超前相应的相电压 30°。

在三角形连接（△形连接）中，线电压等于相电压。

电流的测量可以使用电流表，通过将电流表串联在电路中进行测量。

三、实验设备1、三相交流电源2、交流电压表3、交流电流表4、若干导线5、三相负载（电阻、电感、电容等）四、实验步骤1、按星形连接方式连接三相负载将三相负载的三个端点分别连接到三相交流电源的三根相线上，负载的公共点连接到中性线上。

用交流电压表测量三相电源的相电压和线电压，记录测量值。

用交流电流表测量各相的电流，记录测量值。

2、按三角形连接方式连接三相负载将三相负载依次首尾相连，形成一个闭合的三角形，然后将三角形的三个顶点分别连接到三相交流电源的三根相线上。

用交流电压表测量三相电源的线电压，记录测量值。

用交流电流表测量各相的电流，记录测量值。

3、改变负载的性质（电阻、电感、电容），重复上述步骤，观察电压和电流的变化。

五、实验数据记录与处理1、星形连接｜测量项目｜测量值｜｜｜｜｜相电压 UAN ｜＿____ V ｜｜相电压 UBN ｜＿____ V ｜｜相电压 UCN ｜＿____ V ｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜2、三角形连接｜测量项目｜测量值｜｜｜｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜3、数据分析比较星形连接和三角形连接时的线电压和相电压关系，验证理论推导。

三相交流电路电压电流测量

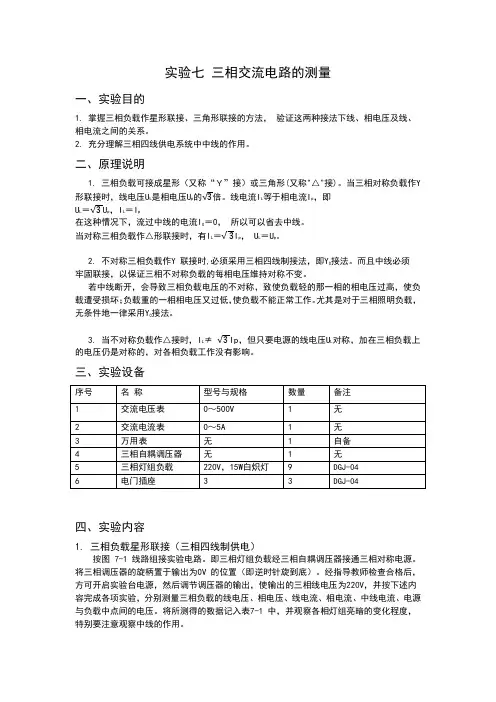

实验七三相交流电路的测量一、实验目的1. 掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。

2. 充分理解三相四线供电系统中中线的作用。

二、原理说明1. 三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接)。

当三相对称负载作Y 形联接时，线电压U L是相电压U p的√3倍。

线电流I L等于相电流I p，即U L＝√3 U p，I L＝I p在这种情况下，流过中线的电流I0＝0，所以可以省去中线。

当对称三相负载作△形联接时，有I L＝√ 3I p， U L＝U p。

2. 不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y0接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y0接法。

3. 当不对称负载作△接时，I L≠√3 Ip，但只要电源的线电压U L对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验设备四、实验内容1. 三相负载星形联接（三相四线制供电）按图 7-1 线路组接实验电路。

即三相灯组负载经三相自耦调压器接通三相对称电源。

将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。

经指导教师检查合格后，方可开启实验台电源，然后调节调压器的输出，使输出的三相线电压为220V，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。

将所测得的数据记入表7-1 中，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

表7-1 （表中：Y0代表有中线；Y代表无中线）2. 负载三角形联接（三相三线制供电）按图 7-2 改接线路，经指导教师检查合格后接通三相电源，并调节调压器，使其输出线电压为220V，并按表13-2 的内容进行测试。

实验四三相交流电路电压、电流的测量

实验四三相交流电路电压、电流的测量一、实验目的1.掌握三相负载作星形联接、三角形联接的方法,验证这两种接法下线、相电压；线、相2.充分理解三相四线供电系统中线的作用。

二、原理说明1.三相负载可接成星形（又称“Y ”形）或三角形（又称“Δ”形）。

当三相对称负载作Y 形联接时,线电压UＬ是相电压U Ｐ的3倍,线电流I Ｌ等于相电流I Ｐ,UUIILPLP==3,流过中线的电流IO =０,当对称三相负载作Δ形联时,I IUL PLP==3, U2.不对称三相负载作Ｙ联接时,必须采用三相四线制接法,即Y O 接法。

而且中线必须牢固联接,倘若中线断开,会导致三相负载电压的不对称,致使负载轻的那一相的相电压过高,使负载遭受损坏；负载重的一相相电压又过低,使负载不能正常工作,尤其是对于三相照明负载,无条件地一律采用YO3.对于不对称负载作Δ接时,I Ｌ≠3I Ｐ,但只要电源的线电压U Ｌ对称,加在三相负载上的电压仍是对称的,对各相负载工作没有影响。

a. b.c.d.EEL —05 上组件的三相电路、220V/15W 白炽灯9只(1).三相负载星形联接（三相四线制供电）按图4-1 线路连接实验电路,即三相灯组负载经三相自耦调压器接通三相对称电源,并将三相调压器的旋钮置于三相电压输出为0V 的位置（即逆时针旋到底的位置）,经指导教师检查合格后,方可合上三相电源开关,然后调节调压器的输出, 使输出的三相线电压为220V ,并按以下的步骤完成各项实验,分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压,将所测得的数据记入表中,并观察各相灯组亮暗的变化程度,特别要注意观察中线的作用。

按图4-2改接线路,经指导教师检查合格后接通三相电源,并调节调压器,使其输出线电压为220V ,五、实验注意事项1.每次接线完毕,同组同学应自查一遍,然后由指导教师检查后,方可接通电源,必须严格遵守先接线,后通电；先断电,2.星形负载作短路实验时,必须首先断开中线,以免发生短路事故。

实验三三相交流电路电压、电流的测量

汇报人：XX
目录
CONTENTS
01. 单击添加目录标题 02. 实验目的 03. 实验原理 04. 实验步骤 05. 实验结果分析 06. 实验总结与展望
掌握三相交流电路电压、电流的测量方法
了解三相交流电路的基本原理和结构
掌握三相交流电压、电流的测量方法
系统。
无线测量技术：随着无线通信技术的发展，未来将实现三相交流电路的无线测量，简化测量流程，提高测量效率。
汇报人：XX
了解三相交流电路中的相位差和功率因数
掌握三相交流电路的功率计算和测量
理解三相交流电路的基本原理
掌握三相交流电的产生和传输方式
理解三相交流电路中电压和电流的测量方法
了解三相交流电路在电力系统中的应用和重要性
掌握三相交流电路的基本原理和计算方法
了解三相交流电路的应用场景
工业生产：电机控制、自动化生产线等电力系统：输电、变电、配电等建筑行业：电梯、空调、照明等交通领域：地铁、动车、高铁等
对比法：将实验数据与理论值进行比较，分析误差原因
计算法：根据实验数据计算相关参数，如功率因数、效率等
添加标题
添加标题
添加标题
添加标题
图表法：将实验数据绘制成图表，直观展示数据变化趋势
误差分析法：对实验过程中可能产生的误差进行分析，提高实验精度
误差分析
测量设备误差：设备精度限制，导致测量结果存在误差操作误差：实验操作不规范，影响测量结果的准确性环境因素误差：外部环境变化，如温度、湿度等对测量结果产生影响理论误差：理论计算过程中存在的近似处理，导致结果与实际值存在偏差
电压、电流的有效值与幅值

proteus软件三相交流电路电流电压及功率的测量

proteus软件三相交流电路电流电压及功率的测量
在Proteus软件中,测量三相交流电路的电流、电压和功率可以通过添加电表模块来实现。

具体步骤如下：
1. 打开Proteus软件,创建一个新的电路图。

2. 从左侧工具栏中选择电表工具,并将电表模块拖动到电路图中。

3. 右键单击电表模块,选择电表属性并设置电表类型为“交流电表”或“三相交流电表”。

4. 连接电表模块和所需测量的电路元件或电源。

如图所示,连接三个电压表和三个电流表,以测量每个相位的电压和电流。

5. 运行电路图,并在电表模块上查看所测量的电流、电压和功率。

可以通过双击电表模块打开电表窗口进行更详细的测量。

需要注意的是,Proteus软件只是一个电路仿真工具,测量结果可能与实际情况存在误差。

因此,建议在实际电路中进行精确的测量。

三相交流电路电压、电流的测量

220V
～
Y
W
W(C)
IC
ID
Z
N
图 7-1
负载情况测量数据
Yo（有中线）接对称负载
Yo（有中线）接不对称负载
Yo（有中线） B 相断开
开灯盏数 ABC 相相相 3 33
1 23
3 33
相电流（A）
Ia
Ib Ic
0.25 0.25 0.25
0.08 0.16 0.25 0.25 0 0.25
一、实验目的
1. 熟悉三相负载的两种接法，并验证电压和电流的线值和相值的关系。 2. 充分理解三相四线供电系统中中线的作用。
二、实验仪器
1. 三相自耦调压器 2. 三相灯组负载（三组）
三、实验原理
1. 三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△ "接)，当三相对称负
载作 Y 形联接时，线电压 Ul 是相电压 Up 的 3 倍。线电流 Il 等于相电流 Ip，即
四、实验内容
1. 三相负载星形联接按图 7-1 线路组接实验电路。即三相灯组负载经三相自耦调压器接通三相对
称电源,将三相调压器的旋柄置于三相电压输出为 0V 的位置，经指导教师检查后。方可合上三相电源开关，然后调节调压器的输出，使输出的三相线电压为
220V，按表 1 数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电源与负载中点的电压，记录之。并观察各相灯组
1) 按图 7-2 线路连接实验电路，是输出的三相线电压为 220V。 2) 按数据表格所列各项要求分别测量三相负载的线电压、相电压、相电流、中
线电流与负载中点间的电压，记录于表 2。
U

三相电路电压电流及功率测量精选全文

然后经指导老师检查确认无误后，方可接通电源。实验过程中必须严格遵守先接线、后通电；先断电、后抓线的实验操作原则。
• 2、星形负载做短路实验时，必须首先断开
中线，以免发生短路事故。
• 3、每次实验完毕，均须将三相调压器的旋
钮调回零位，以确保人身安全。
接线如图3，线路中的电流表和电压表用来监视三相电流和电压不得超过功率表电压和
电流的量程。接好线路经指导老师检查后，接通三相电源开关，将调压器的输出由0调到380V线电压，按表3的要求进行测量，然后将交流电压表、交流电流表和功率表分别换接到 A 相和 C 相进行同样的操作。
表3、一瓦特表法测定Y0接三相负载的总功率
• 3、对于不对称负载作Δ联接时，
Il 3I p
但只要电源的线电压对称，加在三相负载上的电压仍然是对称的，对各相负载的工作没有影响。
实验内容及步骤
• 1、三相负载星形联接（三相四线制供电）
按图1线路连接实验电路，即三相灯组负载经三相自耦调压器接通三相对称电源，并将三相调压器的旋钮置于三相电压输出为0V的位置（即逆时针旋到底的位置），经指导教师检查合格后，方可合上三相电源的开关，然后调节调压器的输出，使输出的三相线电压为220V，并按以下步骤完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源中点与负载中点间的电压，将所测得的数据记入表1中，并观察各相灯组亮暗的变化程度，特别注意观察中线的作用。
表1、负载Y接各项实验数据表
2、负载三角形联接（三相三线制供电）按图2连接线路，经指导教师检查合格
后接通三相电源，并调节调压器使其输出线电压为220V，并按表2的内容进行测试。
表2 负载Δ接法实验数据表格

测量三相交流电路的电压和电流

➢ 因电源为对称的三相交流电源，若电路中的三相负载也对称，
即 1 = 2 = 3 = ，则此时的电路为三相对称电路
➢ 由于电压对称及各相负载相同，因此流过各相负载的电流也
是对称的，即
1 1 ∠0°
1 =
=
= P ∠ −

||∠
•
•
•
2 =
•
•
2 2 ∠ − 120°
=
➢ L1 相短路且中性线断开时，电路如图3-11（a）所示。此时，负载中性点
N即为 L1，因此，各负载的相电压为
➢ 即：
′
൞ ′ 2
➢ 三个电压源同时作用在三相绕组的闭合
•
•
•Hale Waihona Puke •23 = 2回路中，由于 1 + 2 + 3 = 0 ，因此回
•
•
31 = 3
路中的总电压为零，不会产生环流
12 = 1
•
•
•
•
•
•
➢ 若有一相绕组接反，则 1 + 2 + 3 ≠ 0 ，
回路中将会产生很大的环流，致使三相
交流电源设备烧毁
其相电压为220 V，而线电压为380 V，且一般都设有中性线，
即采用三相四线制，进户线则为单相线，即三相中的一相，其
对地或对中性线的电压均为220 V
➢ 业生产中多使用6 kV以上的高压三相交流电为厂区供电，经过
变压器降压后再以三相或单相的形式深入各个车间
➢ 三相交流电源有哪些连接形式？如何连接负载？又如何测量三
项目导读
➢ 目前，在世界各国的电力系统中，发电和输配电一般都采用三相制
➢ 在功率相同的条件下，三相发电机比单相发电机性能好、尺寸小、

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

IC IAB IBC ICA
总目录返回
上一页下一页
五、实验注意事项
1. 本实验线电压均调为220伏。 2. 实验时注意人身安全,不可接触导电部件, 防止意外事故发生。必须严格遵守先接线后通电；先断电后拔线的实验操作规则。 3. 每次接线完毕,同组同学应自查一遍,然后由指导教师检查后,方可接通电源。
4.用表3第二项实验数据，绘制电路相量图,并
验算各电流。 5. 用表2第三、四项实验数据,说明不对称星形联接是否要加中线?
总目录返回上一页下一页
4、不对称三角形三相电路：
三相负载相电压对称，仍等于电源线电压。三相负载相电流不对称，线电流亦不对称。
总目录返回上一页下一页
三、实验设备
1. 三相交流电源 2. 三相自藕调压器
调压输出线电压：220V
3 .智能交流电流表智能交流电压表
总目录返回
上一页下一页
4. 灯箱（3×15W白炽灯，三组） 5. 电流插头
总目录返回
上一页下一页
六、实验报告要求
1. 通过实验说明对称星形负载电路是否要加中线? 线电压是否是相电压的 3 倍？
2. 通过实验说明三角形对称负载电路,线电流是否是相电流的 3 倍？
3. 用表2第三项实验数据，绘制电路相量图,并验算
I A I B IC I N
A相
B相
开关 C相
总目录返回
上一页下一页
四、实验内容
1. 三相交流电源电压测量，填入表1 ：
项目 220V 电源
UUV (V)
UVW (V)
UWU (V)
UU (V)
UV V)
UW (V)
总目录返回
上一页下一页
2. 三相星形负载电路
电路图： U
~220V V
A
IA IB
IC
X Y Z N′
总目录返回上一页下一页
电路图：测线电流 U
IA A IB
B
a
X
~220V V
b
Y
Z
IC C
W
c
总目录返回
上一页下一页
测相电流
测线电流
总目录返回
上一页下一页
三角形负载电路数据记录,填入表3：
线电压（V)
UAB UBC UCA
项目
对称负载
不对称负载
线电流 (A)
IA IB
相电流（A）
UCN
线电流（A）
IA IB
IC
IN UN N
(A)
′
(V)
不对称负无中线载
注：测中线电流时，将电流表串入中线。
总目录返回上一页下一页
3. 三相三角形负载电路电路图：测相电流 A U B
~220V V
IAB
IBC
ICA
X
Y Z
C
W
对称负载（每相二盏灯）
不对称负载（AC相断开）
三相交流电路电压电流的测量一实验目的二实验原理三实验设备
四实验步骤五实验注意事项
六报告要求
总目录返回上一页下一页
一、实验目的
1. 掌握三相负载的星形和三角形接法。 2. 验证三相对称负载在星形和三角形联接时的线值与相值的关系。 3. 了解三相四线制供电系统中中线的作用。
B
C W
N
注：测中线电流时，将电流表串入中线。对称负载（每相三盏灯）、
不对称负载（A、B、C相分别一盏灯、二盏灯、三盏灯）
总目录返回上一页下一页
星形负载电路数据记录,填入表2：项目
对称负载
有中线无中线有中线
线电压 (V)
UAB UBC UCA UAN UBN
负载相电压 (V) ′ ′ ′
总目录返回
上一页下一页
二、实验原理
1、对称星形三相电路（Y-Y 、Y0-Y0):
UN’N=0：电源中点与负载中点自然等电位，I N 0
.
U l 3U p
Il I p
2、对称三角形电路：
Ul U p
I l 3I p
总目录返回上一页下一页
3、不对称星形三相电路：
无中线时：中性点位移，三相负载电压不对称。加中线时：中性点强制等电位，三相负载电压对称。但中线电流不为零。
