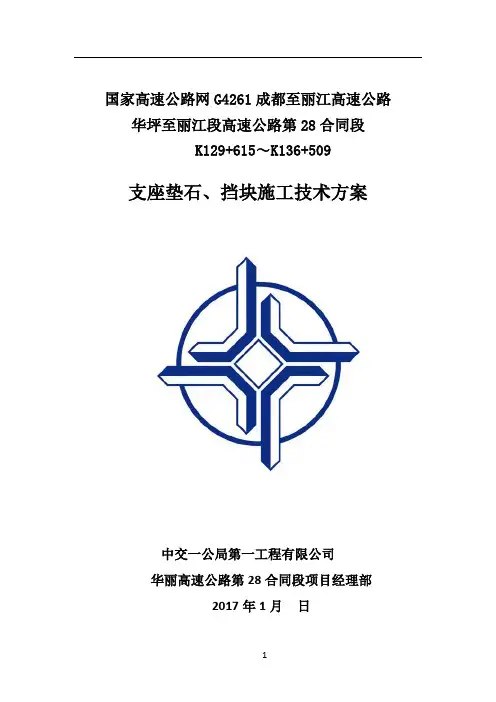

国家高速公路网G4261成都至丽江高速公路华坪至丽江段高速公路第28合同段
K129+615～K136+509
支座垫石、挡块施工技术方案
中交一公局第一工程有限公司
华丽高速公路第28合同段项目经理部
2017年1月日
华坪至丽江段高速公路第28合同段
支座垫石、挡块施工技术方案
1、编制依据及编制原则
1.1编制依据
（1）本标段《国家高速公路网G4261成都至丽江高速公路华坪至丽江段高速公路第28合同段K129+615～K136+509两阶段施工图设计》以及图纸中相关的地质情况说明；
（2）本工程施工组织设计；
（3）《公路桥涵施工技术规范》（JTG/T F50-2011）；
（4）《公路工程质量检验评定标准》（JTG F80/1-2004）；
（5）《云南省高速公路施工标准化实施要点》；
（6）支座垫石、挡块施工经验、现有地质情况、施工能力等。
1.2编制原则
（1）根据工程实际情况，合理安排施工方案与施工顺序。
（2）根据工程特点部署施工组织机构和优先先进可行的施工方案。
（3）减少对环境的破坏，确保质量的情况下保证进度。
（4）确保安全资金的投入，保证施工安全。
（5）因地制宜，合理布置施工平面，尽量减少消耗，降低生产成本。
（6）根据合同工期，配备所需设备及人员，满足施工需求。
2、工程概况
2.1主要结构形式
工程结构表
2.2 施工平面布置
（1）施工便道
沿桥梁两侧征地线外6米宽范围进行临时占地，修筑左、右侧现场施工道路，在现场施工道路每隔300米处设置一个加宽段，长20米，宽3米，以免在施工交叉作业时形成通车障碍，加大通行能力。
（2）拌合站
混凝土冲拌和站位于主线K134+500右侧约500米，占地面积10000㎡，场地周围有道路交汇，可修筑施工便道连接。
为两座桥梁墩柱供应混凝土。
（3）钢筋加工厂
桥区钢筋加工场设置在主线K130+300左侧100米，占地面积为1920平米。
供大龙潭2号桥和大龙潭3号桥钢筋加工使用，场地周围有道路交汇，可修筑施工便道连接，便于材料进出。
2.3 气候水文
本合同地处云贵高原西缘及西北缘，属横断山脉及横断山脉与滇西北高原接壤地带，总体地势为北高南低，气候特征表现为高原型气候，气候垂直分带特征较明显；气候特征表现为干湿季节分明，山区气温较低，金沙江河谷两岸炎热。
据其差异可分为三个带：
1）河谷亚热带，气候炎热，年平均气温18℃；
2）盆地暖温带，气候温暖湿润，年平均气温13℃；3）山区温凉带，一般交冷冬雪夏雨，常阴云多雾。
据丽江、永胜等气象资料显示区内年平均气温最低月为1月（9.5℃），最热月7月（最嘎气温31.2℃），平均霜期117填，平均降雨量890-950毫米，雨水集中于7-9月；蒸发量2100-2400毫米；山区气候多变，十一月指次年四月为旱季。
本合同区域内气候条件条件总体对施工有利，但雨雪、冰雹、大风是影响本项目的主要的气候因素，应合理安排施工工期、构造物安全及运营安全。
2.4 施工条件
桥梁施工现场所需混凝土及成品钢筋由拌合站和钢筋加工厂提供，运输方便。
2.5 施工要求
（1）模板进场要进行试拼并检查是否严密、接缝平齐，监理工程师验收合格都使用。
（2）钢筋加工必须在钢筋加工场集中加工制作，经监理工程师检验合格后，方可运送至现场，并且支垫高度保证30cm以上。
（3）人、机、料进场必须满足施工要求。
（4 ）施工场地平整：做好“三通一平”，保证施工场地应平整、密实，避免在运料过程中车辆产生沉陷。
施工便道排水通畅不积水，路线畅通。
2.6 技术保证条件
（1）开工前仔细研究施工图纸，由项目总工组织技术员对图纸进行会审。
（2）编制施工组织和首件施工方案，准备有关施工工艺的试验参考资料。
对制定的施工工艺和方案通过技术交底和相应措施落实到位。
并在施工中对施工方
案不断的进行总结和完善。
（3）做好详细的安全技术交底，制定切实可行的奖罚措施，提高全体施工人员对安全生产质量的重视，把安全生产落到实处。
3、施工计划
3.1 机械设备配置
机械设备配置表
3.2 人员配置
技术负责人：权开乐；现场负责人：云惠军；
结构工程师：沈强；质检工程师：聂鑫磊
测量工程师：于东洋；试验工程师：郭新华
安全工程师：李东海；机械工程师：胡开业
专职安全员：3人；现场技术员：4人；
施工人员：50人。
3.3 施工进度计划
支座垫石、挡块施工计划工期：2017年4月1日～2017年10月20日。
