显示器换灯管教程
显示器 LCD Panel灯管更换教程
注意事项： 1）.手要小心灯管的碎片，并清除导光板，维修桌上残留的灯管碎 片; 也不能让无尘布上留有灯管碎片，以免再次使用，刮伤其它地方。
14
4.拆灯管组件
4.1 拆热缩套管及黄色胶带：用小刀割开热缩套管及撕起黄色胶带。
15
4.拆灯管组件
4.2 取下灯罩：轻轻把灯罩取下。 注意事项： 1）.操作时小心灯管断裂，或已断的灯管小心玻璃碎片。
18
5.装灯管组件
5.1 准备新灯管：取相同规格的新灯管，把灯管引线剪成跟原灯管引丝相同 的长度，并套上防震圈。
注意事项： 1）.操作时小心灯管断裂。
19
5.装灯管组件
5.2焊接灯管：在高压灯管线端套上热缩套管（规格：直径2mm长度 10mm），在低压灯管线端套上热缩套管（规格：直径1mm长度10mm）， 焊上灯管线，并把热缩套管移到焊接处热缩。
27
6.装灯管
6.6 装上铁框: 装铁框时，先把PCB板固定在背板上，接着从有Drive IC 的 边开始装铁框，以保护好Drive IC ，然后扣好铁框。 注意事项： 1）.要先确定LCM是否已经在胶框槽内，否则卡上铁框将造成屏裂。 2）.不能伤及 Drive IC 。
28
6.装灯管
6.7 装上PCB板上的螺丝，粘好绝缘保护膜。 注意事项： 1）.此时查看是否有遗漏了什么部件及各部件是否卡好。
29
7.维修后检验
7.1 维修后检验 有无异物或漏光等现像。
30
Thank you! ---End---
25
6.装灯管
6.4 装上胶框: 分清胶框与背板的上下边缘，将胶框与背板对准，卡入胶框。 注意事项： 1）.要分清背板的上下边缘。 2）.要分清胶框的上下边缘。 3）.在难以卡入时，须先查明原因。
液晶显示器更换灯管全过程
1.更换灯管前的准备1.1更换灯管须选择一个无尘的环境：无尘室或洁净台。
（上图为洁净台）备注：CS站目前无洁净台设备，可选用干净的空间更换灯管。
1.2更换灯管前的工具准备：小一字螺丝刀一把，小十字螺丝刀一把，橡胶手套一副，测灯管治具一个，新的灯管一根,7805 IC一个，直径1.5mm，2mm，4mm的三种规格热缩套管若干，海棉垫一个，无尘布一块,以及电烙铁，信号源，静电手环等。
（部分工具如上图）2.检测不良灯管2.1 上灯管的检测：取一个好的灯管代替下灯管，点亮Panel，如果此时灯管被保护，说明上灯管不良; 如果不被保护，说明上灯管OK.注意事项：1）.要确定所代用的灯管是好的.2）.所代用的灯管规格要与被代用的灯管规格相同或相近。
2.2 下灯管的检测：取一个好的灯管代替上灯管，点亮Panel，如果此时灯管被保护，说明下灯管不良; 如果不被保护，说明下灯管OK.3.1 撕绝缘保护膜：用一字螺丝刀轻轻撕起绝缘保护膜。
注意事项：1）.螺丝刀不要刮伤PCB板.2）.螺丝刀不要碰到Source IC，以免造成更大故障。
3.拆灯管3.2 拧下PCB板的螺丝：用小十字螺丝刀拧下PCB板的螺丝。
注意事项：1）.有些Panel灯管两端有用螺丝固定，此时要注意观察Panel正面和背面的灯管两端是否有螺丝，一起拧下。
3.3 御下铁框：左手托住Panel正面（如上图），用小一字螺丝刀对着有卡钩的地方向外用力撬开铁框,然后取下铁框。
注意事项：1）.要先从没有Drive IC的边撬开铁框; 在对有Drive IC的边用力时,只能对着有卡钩的地方用力，以免损坏Drive IC,造成更大的故障。
2）.在铁框撬不开时,要看看铁框周围是否有被螺丝锁住。
3.4 取下LCM: 用刀片轻轻撬动LCM，然后用双手托住LCM的左右边沿轻轻提起，最后把LCM放在海棉垫上。
注意事项：1）.撬动LCM时不要太用力，不要刮伤内外偏光膜。
2）.在LCM撬不动时（有些LCM被双面胶与胶框粘住），这一步骤可以跳过，在下一步骤时小心点，把LCM与胶框一起取下; 如果在LCM可撬动的情况，这一步是不能省的。
液晶显示器背光灯管更换与维修
液晶显示器、液晶屏、灯管的拆卸与安装（一）、液晶背光灯管更换实例液晶显示器灯管的寿命一般在2－4万小时，不过因为元件的老化和灯管的差异性，灯管一般在使用1万小时以上时就容易出现故障了。
12.1，13.3，14.1，15.1，15.4笔记本的液晶屏一般都是一支灯管，个别的有两支灯管；15，17,19,20,22的台式机一般都是上下四支灯管，这也是台式机比笔记本屏幕对比度高的原因。
笔记本的灯管一般都在屏幕下方，多采用内嵌式，灯管的更换比较麻烦，必须把液晶屏取下来才能更换，同时灯管外面的灯罩还不能损坏必须安装牢固，否则很容易产生漏光现象，影响使用效果。
台式机的灯管有两种安装方式：三星和LG－PHILIPS的屏灯管都采用灯架抽拉式，可以在屏幕一侧把灯管的固定螺丝拆除后，直接将灯架抽出后在外面更换灯管或直接更换新灯架。
但联想液晶使用的PMV的液晶屏更换灯管比较麻烦，必须把液晶屏全部打开，把液晶屏取下来，才能取下灯架。
此类液晶屏更换的风险大，在更换过程中稍有疏忽就会出现液晶屏破裂，亮点和亮线，漏光问题。
更换步骤：灯管更换过程灯管在更换过程中一定要仔细认真，如果液晶屏损坏将无法修复。
1、对需要更换灯管的屏加电试机，并认真观察故障现象，防止出现误判，产生不必要麻烦或损失。
灯管老化的现象就是电刚开始满屏通红，然后慢慢变红。
2、首先找一快比较大的场地，能够存放拆下面的液晶面板，灯架，反光板等配件。
3、首先将屏倒扣在干净无杂物的桌面上。
在倒扣之前务必检查棹面有无螺钉或其他异物，防止压坏液晶面板。
4、观察液晶屏的结构，因为部分液晶屏不需打开屏，只需要按灯架方向取下固定销扣和固定螺丝，即可沿灯管方向抽出灯架。
如果在屏的背部有灯管的固定螺丝，需要先将螺丝去除。
同时还应将屏电路板的屏蔽金属罩取下，只使用螺丝对电路板进行固定或使用其他方法固定，应保证电路板不随屏的翻转而移动。
5、对于不能抽出灯架的液晶屏，将屏竖起（一定要抓紧屏，不能划手。
更换液晶灯管技巧图解
本页主要容目录：一，灯管更换技巧图解二，LCD升级更换LED技巧图解三，购买灯管前必读，灯管知识四，如何迅速判断各种高压板的定义更换液晶灯管技巧图解网上搜索到的视屏，大家借鉴学习一下，（如果侵犯著作者权益，请联系我们删除此连接）：1， v.youku./v_show/id_XNDEyODYxODQ4.html2，v.youku./v_show/id_XMjY5NTU1OTk2.html1，常规方法：(1)环境要清洁，切忌在多尘的环境下操作。
尤其有部分液晶屏在更换灯管时需要拆卸背光板，如果不慎落入灰尘，会导致屏幕有暗点。
(2)因为灯管极其纤细脆弱，整个更换过程当中用力一定要轻柔，否则很容易导致灯管折断。
初学者在首次更换灯管时，折断几根灯管是常有的事情，因此建议尽量购买带架的灯管，这样既可避免这种事故发生，也可消除焊接过程中可能导致的损坏。
(3)拿灯管时，要戴橡胶薄膜手套，以免手上的汗渍沾到灯管上，使用时间长以后，灯管局部会发黄。
(4)焊接灯管电极连线时，焊接速度要快，焊点要圆润光滑。
如果焊点有毛刺，很容易打火放电，引起高压驱动电路损坏，或者显示器无规律黑屏。
(5)如果更换的是裸管，在将旧灯管从灯架取出时，要防止把灯架弄变形，否则，在更换完灯管后，屏幕周边很容易出现漏光现象，处理起来将相当困难。
(6)给自己不熟悉的液晶屏更换灯管时，要十分小心，切忌不要动作过大，以免对液晶屏造成损伤。
(7)部分液晶屏在更换灯管时，需要将液晶屏上的柔性印制电路板(FPC)移开，这块FPC板特别娇嫩，不能用力牵拉，否则会导致屏幕出现亮线甚至完全报废，排线一旦折断，则修复成功率很低。
(8)在用手接触电板上的元件时，要防止静电损坏元器件，最好戴防静电腕带操作。
(9)在对灯管进行代换时，主所有灯管同时换新，这样屏幕各部分亮度比较一致，眼睛不易疲劳，同时，逆变器各高压负载相同，不会造成闪烁或黑屏的故障。
2，其他方法：显示器有一个通病，用时间长灯管会老化，红屏，亮一会儿黑屏，我利索的将机器拆开，测试上灯管老化，用斜口钳，将灯管两头打开（不管什么屏，有些事塑料保护，有些是铁皮保护，但都是用工具破坏掉）将灯管抽出，然后将新灯管的两端用小刀刮刮，容易着锡，烙铁将灯管焊好，套上热缩管，注意绝缘，一切ok，具体怎么焊，个人有个人的习惯我就不一一细说了，最后装机测试，这个方法，笔记本屏，液晶通用，就是不拆屏，打开屏两端换灯管。

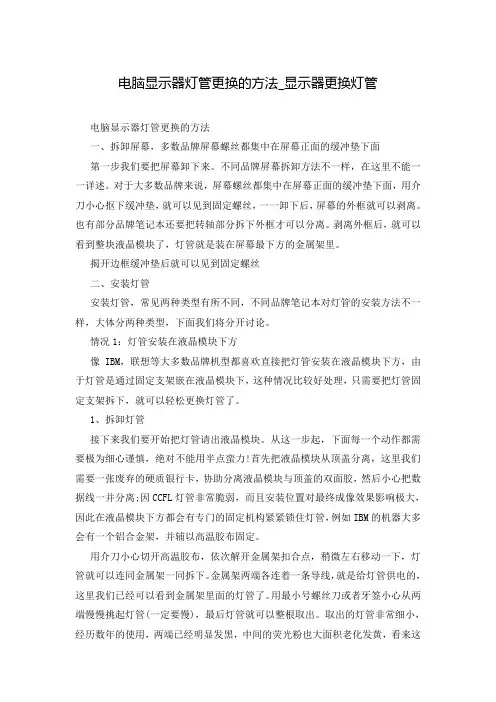

电脑显示器灯管更换的方法_显示器更换灯管
电脑显示器灯管更换的方法_显示器更换灯管电脑显示器灯管更换的方法一、拆卸屏幕，多数品牌屏幕螺丝都集中在屏幕正面的缓冲垫下面第一步我们要把屏幕卸下来。
不同品牌屏幕拆卸方法不一样，在这里不能一一详述。
对于大多数品牌来说，屏幕螺丝都集中在屏幕正面的缓冲垫下面，用介刀小心抠下缓冲垫，就可以见到固定螺丝，一一卸下后，屏幕的外框就可以剥离。
也有部分品牌笔记本还要把转轴部分拆下外框才可以分离。
剥离外框后，就可以看到整块液晶模块了，灯管就是装在屏幕最下方的金属架里。
揭开边框缓冲垫后就可以见到固定螺丝二、安装灯管安装灯管，常见两种类型有所不同，不同品牌笔记本对灯管的安装方法不一样，大体分两种类型，下面我们将分开讨论。
情况1：灯管安装在液晶模块下方像IBM，联想等大多数品牌机型都喜欢直接把灯管安装在液晶模块下方，由于灯管是通过固定支架嵌在液晶模块下，这种情况比较好处理，只需要把灯管固定支架拆下，就可以轻松更换灯管了。
1、拆卸灯管接下来我们要开始把灯管请出液晶模块。
从这一步起，下面每一个动作都需要极为细心谨慎，绝对不能用半点蛮力!首先把液晶模块从顶盖分离，这里我们需要一张废弃的硬质银行卡，协助分离液晶模块与顶盖的双面胶，然后小心把数据线一并分离;因CCFL灯管非常脆弱，而且安装位置对最终成像效果影响极大，因此在液晶模块下方都会有专门的固定机构紧紧锁住灯管，例如IBM的机器大多会有一个铝合金架，并辅以高温胶布固定。
用介刀小心切开高温胶布，依次解开金属架扣合点，稍微左右移动一下，灯管就可以连同金属架一同拆下。
金属架两端各连着一条导线，就是给灯管供电的，这里我们已经可以看到金属架里面的灯管了。
用最小号螺丝刀或者牙签小心从两端慢慢挑起灯管(一定要慢)，最后灯管就可以整根取出。
取出的灯管非常细小，经历数年的使用，两端已经明显发黑，中间的荧光粉也大面积老化发黄，看来这就是画面偏黄的原因了。
新旧灯管对比，上方灯管明显老化变黑了安全提示：CCFL灯管连接着高压电路板(一般在屏轴处或液晶模块背后)，在通电时会带有近千伏高压，绝对不能在笔记本工作时触摸高压电路，否则会有被高压电击的危险!所有焊接及拆卸工作必须要彻底断电下进行。
IBM X40 屏幕换灯管教程图文
IBM X40 屏幕换灯管教程图文本人在网上找不到IBM X40屏幕更换灯管的详细教程于是自己写了一下图文并茂的拆机教程分享给大家。
灯管尺寸12寸255MM
1、先下了屏幕正面下方两角两个螺丝，然后拿下屏的塑料边框，从上面先下比较容易；
2、再下了两侧各六个小螺丝，外壳拿下，注意高压板固定在上面，注意把线的插头拔下；
3、再拆下屏幕两边固定天线的金属支架，拔下屏后面的屏线接口，屏就下来了；
4、屏下面（有高压线接入的地方）两侧各有一小胶套，取下，看到了灯管！
网上卖的灯管一般带线，修电脑的地方卖的一般不带线，需要将线用电烙铁焊下来。
然后将新的换上，不分正负极。
要把灯管两头线弄短或弯回来，防止高压电短路。
插入新灯管，焊上（注意套好，要是接头碰到屏旁边的金属边，漏电就不好啦；
按反顺序装螺丝，注意天线应固定好，另外屏轴时的线注意固定下，以免磨到。
更换液晶灯管技巧现用图解
本页主要内容目录：一，灯管更换技巧图解二，LCD升级更换LED技巧图解三，购买灯管前必读，灯管知识四，如何迅速判断各种高压板的定义更换液晶灯管技巧图解网上搜索到的视屏，大家借鉴学习一下，（如果侵犯著作者权益，请联系我们删除此连接）：1， /v_show/id_XNDEyODYxODQ4.html2，/v_show/id_XMjY5NTU1OTk2.html1，常规方法：(1)环境要清洁，切忌在多尘的环境下操作。
尤其有部分液晶屏在更换灯管时需要拆卸背光板，如果不慎落入灰尘，会导致屏幕有暗点。
(2)因为灯管极其纤细脆弱，整个更换过程当中用力一定要轻柔，否则很容易导致灯管折断。
初学者在首次更换灯管时，折断几根灯管是常有的事情，因此建议尽量购买带架的灯管，这样既可避免这种事故发生，也可消除焊接过程中可能导致的损坏。
(3)拿灯管时，要戴橡胶薄膜手套，以免手上的汗渍沾到灯管上，使用时间长以后，灯管局部会发黄。
(4)焊接灯管电极连线时，焊接速度要快，焊点要圆润光滑。
如果焊点有毛刺，很容易打火放电，引起高压驱动电路损坏，或者显示器无规律黑屏。
(5)如果更换的是裸管，在将旧灯管从灯架取出时，要防止把灯架弄变形，否则，在更换完灯管后，屏幕周边很容易出现漏光现象，处理起来将相当困难。
(6)给自己不熟悉的液晶屏更换灯管时，要十分小心，切忌不要动作过大，以免对液晶屏造成损伤。
(7)部分液晶屏在更换灯管时，需要将液晶屏上的柔性印制电路板(FPC)移开，这块FPC板特别娇嫩，不能用力牵拉，否则会导致屏幕出现亮线甚至完全报废，排线一旦折断，则修复成功率很低。
(8)在用手接触电板上的元件时，要防止静电损坏元器件，最好戴防静电腕带操作。
(9)在对灯管进行代换时，主张所有灯管同时换新，这样屏幕各部分亮度比较一致，眼睛不易疲劳，同时，逆变器各高压负载相同，不会造成闪烁或黑屏的故障。
2，其他方法：显示器有一个通病，用时间长灯管会老化，红屏，亮一会儿黑屏，我利索的将机器拆开，测试上灯管老化，用斜口钳，将灯管两头打开（不管什么屏，有些事塑料保护，有些是铁皮保护，但都是用工具破坏掉）将灯管抽出，然后将新灯管的两端用小刀刮刮，容易着锡，烙铁将灯管焊好，套上热缩管，注意绝缘，一切ok，具体怎么焊，个人有个人的习惯我就不一一细说了，最后装机测试，这个方法，笔记本屏，液晶通用，就是不拆屏，打开屏两端换灯管。
液晶显示器换灯管之图解说明
液晶显示器屏换灯管之图解说明笔记本电脑液晶显示屏亮度不够，是什么意思？在维修行业中我们把这个液晶屏亮度不够统称为“屏暗”意思就是高压包没供电到液晶屏灯管上。
对于经常使用笔记本电脑的人知道液晶屏上有一个小小的灯管供液晶屏亮，所以造成屏暗的时候很多人就误认为是灯管烧了换一条就OK了，假如液晶屏的灯管是那么容易烧毁的话我想生产厂家投诉信可就多了，笔者在这里对屏暗的故障做一个详细的讲解，希望大家日后对屏暗有更深认识。
首先造成屏暗的故障有四点：一、灯管断开（一般正常使用的电脑不会因电压高所烧毁或者断开灯管，灯管断开的主要原因是：电脑摔到地下灯管碰击严重）二、高压包没电供到灯管（主板有3-4组电压供到高压包，高压包经过芯片变压后供到灯管，芯片老化或者电流过高把芯片烧坏没电输出）三、主板没电供到高压包（主板有3-4组电压供到高压包，主板有2组芯片输出电压到高压板，芯片老化或者电流过高把芯片烧坏没电输出）四、连接线断开（主板和高压包之间都有一根连接线连接着，长时间搬动液晶屏连接线断开，造成没主电供到高压包上）以上四点都是造成屏暗的主要问题所在点，前三者出现的比较多，第四点出现的机会比较少，因为连接线是用一种特殊的屏蔽线所覆盖着所以及少出现连接线断开现象。
对于专业的维修人员检测每一个过程都是必不可少的。
以下是笔者在检测过程中发现的一个特殊的例子。
联想绍阳V系列开机屏暗（具客户了解在晚上使用的时候把电脑休眠后再次开机屏幕一片黑暗，在室外强光的照耀下可以看到进入WINDOWS，怀疑是高压没电供给灯管）遇到这样的情况第一部要做的事情就是外接PC显示器看是否可以进入WINDOWS外接是否正常显示。
这个步骤很重要，可以确定软硬件是否存在其他问题做了很好的观察。
一般的专业维修中心都会当着客户面前试清软硬件，保证相方的利益不会受到冲突。
确定故障是屏暗后我们开始把屏幕的保护框慢慢的拆卸出来，前文也说过一般的屏幕四周都有四-六个胶粒把螺钉隐蔽起来，所以在拆的时候我们一定要把螺钉拆走后方可把面框摆开，若没把螺钉完全拆下就拆面框严重的会把面框弄裂，拆开面框后我们发现最底部有个白色的绝缘胶，上面还贴着张胶纸上面写着高电压注意（CAUTION：HIGH VOLTAGE）。
如何为液晶显示器更换灯管
电子世界２ ０ 年第２ ０６ 期 ５３
以上，按每 天点亮 ５ 、６个小时计算 也可以用上十几年 ， 这看似高 枕无忧 的数 值终 究是理 论上 的东 西。 实践证 明，液晶显示器和笔 记本电脑的显 示屏 娇气得很 ，不利 的使 用环 境和保养不 当都 会过早地终结 液晶显示器 的使
这只是 液晶 显示器 背 光模 板 内部 的 Ｃ Ｌ冷 阴极 灯管 ＣＦ 老化 所至 ，与液 晶屏 无关 ，更 不代表 液 晶显示 器寿命 已到 ，只 要更换 新 的背光 灯管 ｃ 成本 较低 一般 不会超
１ 、背光灯管就是 这个样 子了 ０ 将它从反射罩中取出。然后换上新的 灯管装回 ，主要任务就结束了。
１ 、著液 晶显 示屏 上有 显示暗 １
斑 ，一般 是反射 膜和 导光板 的相应
部位 脏污 ，可用镜 头 纸轾轻擦 拭干
净 并用 气囊轻 轻吹掉 表面 的微小 灰尘 ，再依 次装 圊原部 件 。液 晶显
维普资讯
液晶显示器从 进八我们的视野 到现在 占据 市场的主 流 ．已经 有近 ５年的历史 。如今液晶显 示器价格的逐步
用寿命 ，尤其是 采用单灯管 的液晶晨示器 ，在 使用 ３年 以后 ．亮度、对 比度明 显不足 ．屏幕发暗 偏黄 。当然 ．
走低 ，液晶显示器特有 的节 能、环保、轻便 和节省空 间 等诸 多优势，赢得 了购机 者的推柰。然而 很多人对液 晶 显示器的真正使用寿命和 年限都 不太清楚 的确 ，有资料介绍液晶显示嚣 使用寿命在 数万小时
过３ Ｏ元 ，但更换 的 手工 费奇高 ） 。液 晶显示器 又会完
美如初。
ห้องสมุดไป่ตู้
在常人 的眼里 ，液晶 显示嚣的 内部 就是一个谜 ，一 旦发 生无 法点壳的故 障都 会让人 束手 无策。让我们 来亲 自动手更换灯管．解救你 的液晶显示嚣 ｆ
t60显示器更换背景灯管
首先工具准备好了把屏幕拆下来，这个大家不会的请查看参考帖子这里我啰嗦几句，从金属架上拆屏幕下来的时候，最好先将金属架摆到90度的位置，如图所示，因为经过几次拆屏幕，我觉得这个位置是最方便的，一方面屏幕数据线比较容易拔插，另一方面屏幕本身也容易装上去。
如果谁有更好的想法欢迎交流哦。
然后就是。
这个时候千万别去摆弄金属架，否则两边位置不一样了非常蛋疼，我就是这样手贱，直接把X61左边的金属架连接绞合处扭断了。
嗯，这里先试一下新买的灯管，确保没问题再装上去把屏幕外框拆下来，这个时候已经能看到灯管的线了。
但是3L的回复说就是因为LZ拆了这个外框导致漏光的，我觉得有可能。
但是也不确定，求更多真相～～～不过其实也有不拆这里就能换灯管的方法，就是强行剪开两端（需要翘开覆盖两端的部分金属框），然后线也不用换，直接把灯管换掉后焊上去。
当然这个我还没有尝试过，但是理论上是没问题的。
把角落那里的塑料给弄开，其实我直接用手一掰就断开了╮(╯▽╰)╭另外一边也是，同时可以稍微抽出来一点。
灯管上的那个淡黄色软胶可以褪下来的，然后露出黑色的胶布，把黑色胶布撕开，就能看到线头和焊点了。
回到红色这边，用电烙铁把线取下来，或者学我那样。
直接。
扯断。
之后从另外一边把灯管抽出来就OK了~抽出来的时候大家会发现灯管中还套有一个很小的透明胶圈，因为太小了，手机拍的照片中看不出来，不过大家注意就是了。
新买的灯管也自带，这个胶圈是有作用的。
新的灯管出场~~~一样把保护胶套撸下来，买来的灯管没有黑色胶布，省事。
然后线头分离好，从另外一头插入吧。
注意记得把那个透明的胶圈先撸到靠近插入端的位置，那样在插入的时候与反光板的摩擦会自己蹭到靠近中间的地方。
然后沿着屏幕上的凹槽把线理好把红色这边的线焊上去吧，这里才是最考验仔细的地方焊牢保护套归位，同时理线然后把金属框也归位了，记得两边的扣子要扣好，上好螺丝，就可以啦。
另外一边的样子，因为我没有买绝缘胶布，所以就懒得贴了，╮(╯▽╰)╭最后开机测试，哦耶~~我的屏幕回来了！可惜。
