冠捷内部液晶显示器灯管更换教程共31页

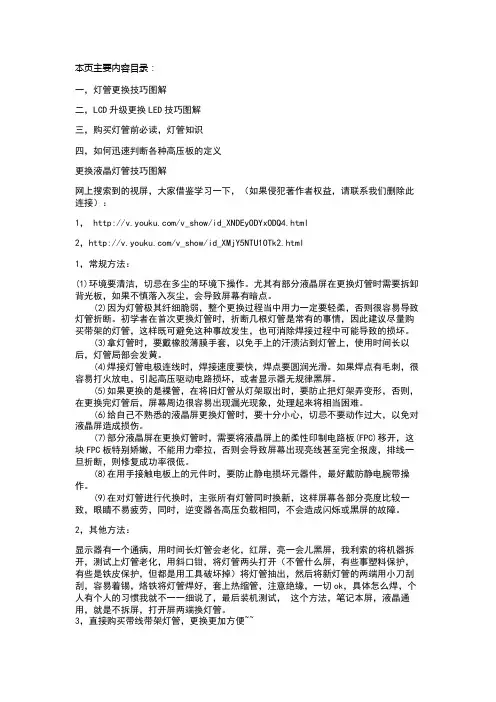

更换液晶灯管技巧图解
本页主要内容目录：一，灯管更换技巧图解二，LCD升级更换LED技巧图解三，购买灯管前必读，灯管知识四，如何迅速判断各种高压板的定义更换液晶灯管技巧图解网上搜索到的视屏，大家借鉴学习一下，（如果侵犯著作者权益，请联系我们删除此连接）：1， /v_show/id_XNDEyODYxODQ4.html2，/v_show/id_XMjY5NTU1OTk2.html1，常规方法：(1)环境要清洁，切忌在多尘的环境下操作。
尤其有部分液晶屏在更换灯管时需要拆卸背光板，如果不慎落入灰尘，会导致屏幕有暗点。
(2)因为灯管极其纤细脆弱，整个更换过程当中用力一定要轻柔，否则很容易导致灯管折断。
初学者在首次更换灯管时，折断几根灯管是常有的事情，因此建议尽量购买带架的灯管，这样既可避免这种事故发生，也可消除焊接过程中可能导致的损坏。
(3)拿灯管时，要戴橡胶薄膜手套，以免手上的汗渍沾到灯管上，使用时间长以后，灯管局部会发黄。
(4)焊接灯管电极连线时，焊接速度要快，焊点要圆润光滑。
如果焊点有毛刺，很容易打火放电，引起高压驱动电路损坏，或者显示器无规律黑屏。
(5)如果更换的是裸管，在将旧灯管从灯架取出时，要防止把灯架弄变形，否则，在更换完灯管后，屏幕周边很容易出现漏光现象，处理起来将相当困难。
(6)给自己不熟悉的液晶屏更换灯管时，要十分小心，切忌不要动作过大，以免对液晶屏造成损伤。
(7)部分液晶屏在更换灯管时，需要将液晶屏上的柔性印制电路板(FPC)移开，这块FPC板特别娇嫩，不能用力牵拉，否则会导致屏幕出现亮线甚至完全报废，排线一旦折断，则修复成功率很低。
(8)在用手接触电板上的元件时，要防止静电损坏元器件，最好戴防静电腕带操作。
(9)在对灯管进行代换时，主张所有灯管同时换新，这样屏幕各部分亮度比较一致，眼睛不易疲劳，同时，逆变器各高压负载相同，不会造成闪烁或黑屏的故障。
2，其他方法：显示器有一个通病，用时间长灯管会老化，红屏，亮一会儿黑屏，我利索的将机器拆开，测试上灯管老化，用斜口钳，将灯管两头打开（不管什么屏，有些事塑料保护，有些是铁皮保护，但都是用工具破坏掉）将灯管抽出，然后将新灯管的两端用小刀刮刮，容易着锡，烙铁将灯管焊好，套上热缩管，注意绝缘，一切ok，具体怎么焊，个人有个人的习惯我就不一一细说了，最后装机测试，这个方法，笔记本屏，液晶通用，就是不拆屏，打开屏两端换灯管。
图示液晶屏幕维修……学会换灯管
图示液晶屏幕维修……学会换灯管好帖子免费学，大家顶起来，液晶屏幕维修其实也很简单，更换高压板，信号板那些都是最简单的技术，直接找合适的代换或者通用高压条代换就行，还有显示器改造，液晶屏改装成多媒体播放器等，都没什么技术含量，今天有兴致，上传一下刚刚修好的显示器，更换液晶屏幕灯管。
LCD液晶屏的基本组件包含四部分：外框架、显示屏体、信号板（驱动板）、电源板（供电部分和高压板部分）。
显示器维修，首选要判断显示器的故障，大部分显示器的故障一般都是电源板坏掉，信号板和显示屏体很少有坏的。
电源板故障现象：电源板容易坏的部分一般都是高压包驱动模块，或者是高压包坏，故障现象是：显示屏黑屏、无显示、亮一下就灭等，具体维修方式前段时期已经发过几个帖子，原理很简单，很容易学会的。
高压板维修详情见下面附带的网址。
《22寸液晶显示器维修，高压条改装技巧，申请加精》本贴评论有人说笔记本高压条带22寸显示器会有问题，且不说问题，只是到目前为止，客户说显示器修的很好，一直很正常，比原来效果还好，亮度没有原来那么刺眼了，清晰度反而好了许多。
特意送两瓶冷饮给我表示感谢。
其实当时手头的确是缺少相应的高压条，客户着急没办法才用的笔记本高压条代替。
信号板（驱动板）故障现象：信号板坏的可能性不是很大，一般现象是：花屏，马赛克等，信号板坏了，直接找个合适的代换就可以了，没有什么太多的技术含量，不做详解。
下面着重讲解显示器屏体部分的故障维修，一般故障现象是：画面背光发红、发暗、画面不稳定，有闪烁抖动现象、画面自上往下，自左往右有整条的条纹等、甚至出现跟高压包相同的故障现象，也就是亮一下就灭（具体是高压包坏，还是屏体原因还需要进一步检查），一般可以断定为显示器屏体故障。
显示器屏体部分包含以下几个方面：从前向后说，由保护膜--玻璃基板(含X.Y驱动电路)--偏光膜--光学定向膜--背光组件(CCFL或LED，也就是标题中的灯管)--屏驱电路(将主板的LVDS或TTL信号处理成合适屏的电信号)--金属边框和少量的紧固螺丝等，另外，从严格意义来说，驱动背光模组的电路（也就是高压板部分）也是属于LCD液晶屏的构成部分。
液晶显示器背光灯管更换及维修
液晶显示器、液晶屏、灯管的拆卸与安装〔一〕、液晶背光灯管更换实例液晶显示器灯管的寿命一般在2－4万小时，不过因为元件的老化和灯管的差异性，灯管一般在使用1万小时以上时就容易出现故障了。
12.1，13.3，14.1，15.1，15.4笔记本的液晶屏一般都是一支灯管，个别的有两支灯管；15，17,19,20,22的台式机一般都是上下四支灯管，这也是台式机比笔记本屏幕比照度高的原因。
笔记本的灯管一般都在屏幕下方，多采用嵌式，灯管的更换比拟麻烦，必须把液晶屏取下来才能更换，同时灯管外面的灯罩还不能损坏必须安装结实，否则很容易产生漏光现象，影响使用效果。
台式机的灯管有两种安装方式：三星和LG－PHILIPS的屏灯管都采用灯架抽拉式，可以在屏幕一侧把灯管的固定螺丝撤除后，直接将灯架抽出后在外面更换灯管或直接更换新灯架。
但联想液晶使用的PMV的液晶屏更换灯管比拟麻烦，必须把液晶屏全部翻开，把液晶屏取下来，才能取下灯架。
此类液晶屏更换的风险大，在更换过程中稍有疏忽就会出现液晶屏破裂，亮点和亮线，漏光问题。
更换步骤：灯管更换过程灯管在更换过程中一定要仔细认真，如果液晶屏损坏将无法修复。
1、对需要更换灯管的屏加电试机，并认真观察故障现象，防止出现误判，产生不必要麻烦或损失。
灯管老化的现象就是电刚开场满屏通红，然后慢慢变红。
2、首先找一快比拟大的场地，能够存放拆下面的液晶面板，灯架，反光板等配件。
3、首先将屏倒扣在干净无杂物的桌面上。
在倒扣之前务必检查棹面有无螺钉或其他异物，防止压坏液晶面板。
4、观察液晶屏的构造，因为局部液晶屏不需翻开屏，只需要按灯架方向取下固定销扣和固定螺丝，即可沿灯管方向抽出灯架。
如果在屏的背部有灯管的固定螺丝，需要先将螺丝去除。
同时还应将屏电路板的屏蔽金属罩取下，只使用螺丝对电路板进展固定或使用其他方法固定，应保证电路板不随屏的翻转而移动。
5、对于不能抽出灯架的液晶屏，将屏竖起〔一定要抓紧屏，不能划手。
冠捷内部液晶显示器灯管更换教程
1.更换灯管前的准备 1.更换灯管前的准备
1.1更换灯管须选择一个无尘的环境：无尘室或洁净台。（上图为洁净台）
1.更换灯管前的准备 1.更换灯管前的准备
1.2更换灯管前的工具准备： 小一字螺丝刀一把，小十字螺丝刀一把，橡胶手套一副，测灯管治具一 个，新的灯管一根,7805 IC一个，直径1mm，2mm，4mm的三种规格热缩 套管若干，海棉垫一个，无尘布一块,以及电烙铁，信号源，静电手环等。 （部分工具如上图）
3.拆灯管 3.拆灯管
3.3 御下铁框：左手托住Panel正面（如上图），用小一字螺丝刀对着有 卡钩的地方向外用力撬开铁框,然后取下铁框。 注意事项： 1）.要先从没有Drive IC的边撬开铁框; 在对有Drive IC的边用力时, 只能对着有卡钩的地方用力，以免损坏Drive IC,造成更大的故障。 2）.在铁框撬不开时,要看看铁框周围是否有被螺丝锁住。
2.2 下灯管的检测：取一个好的灯管代替上灯管，点亮Panel，如果此 时灯管被保护，说明下灯管不良; 如果不被保护，说明下灯管OK. 注意事项： 1）.要确定所代用的灯管是好的. 2）.所代用的灯管规格要与被代用的灯管规格相同或相近。
3.拆灯管 3.拆灯管
3.1
撕绝缘保护膜：用一字螺丝刀轻轻撕起绝缘保护膜。
10
3.拆灯管 3.拆灯管
3.5 御下胶框：左手托住Panel正面（如上图），用小一字螺丝刀对着有 卡钩的地方向外用力撬开胶框, 然后取下胶框，放在合适的位。
注意事项： 1）.撬胶框时用力不要过大，以免胶框断裂。 2）.在撬不动时; 看看有没有被螺丝锁住或被胶布粘住，如果有要先 去除。
11
3.拆灯管 3.拆灯管
9
3.拆灯管 3.拆灯管
更换液晶屏幕灯管全过程
更换液晶屏幕灯管全过程很多读者对更换笔记本电脑屏幕灯管一文比较感兴趣，多次要求笔者提供一篇更换屏幕灯管过程的文章刊登出来，今天笔者就对更换灯管的过程中注意事项和大家说说，希望大家更换的时候加以应用。
为什么要更换灯管呢？这个问题要问你们自己了，个人认为更换灯管理由是：1、屏暗2、屏幕变色灯管老化，屏暗和灯管有一定相连，使用正常的电脑突然间摔到地下，再次开机的时候屏幕特暗，这个暗很有可能是因为灯管摔断而引起的暗，屏幕显示颜色发红或开机的时候屏幕发红，待进入系统后显示正常，这个是因为灯管老化所造成。
所以大家在更换的时候一定要看清楚或检测清楚故障是否因灯管引起的，不要盲目的去更换，以免因为拆灯管的时候把屏幕的其他元件弄坏。
首先我们认识一下屏幕的整体构造，屏幕整体分为4大类组成：1、灯管2、反光板3、聚光板4、液晶体板。
我们可以发现当屏幕裂开的时候表面的液晶体板摔坏造成液晶体漏液，为什么我们看屏幕的时候老感觉屏幕有白色的斑点，这些白色的斑点是因为屏幕长时间使用保护不好造成灰尘进入反光板造成的，把反光板更换问题就可以解决，而屏幕的亮点和白色的斑点是两个不同的概念，亮点是因为液晶体板上的坏点而白斑点是反光板里的灰尘（聚集在反光板上的灰尘都比较难弄走，一般解决方法是更换反光板）聚光板只是把反光板的光聚在一起均匀分布亮光比较坚硬一般很少坏。
这次笔者就拿一款（TOSHIBA-LTD121EA4X）12、1TFT 1024*768 1024*768 牌子的液晶屏进行更换灯管，笔记本电脑液晶屏幕都是一条灯管点亮屏幕的与台式液晶有所不同，台式液晶一般都是2-4条以内，普遍的都是2条而且比较粗，现在很多款液晶屏幕连接口都是在屏幕正背后中间20针，这里我们可以看到液晶屏幕后面都有一块胶和屏幕芯片相隔着，以免因为芯片和屏外壳或某些人为因素损坏芯片，所以我们在拆开的时候也要小心力度不要过大，这里特别要主要的是线路板最顶端，大家细心的话可以看到灰黑的部分处布满了细细线和一块分辨模块，为什么有些电脑的屏幕会出现一条或多条亮线，就是因为这些细细的线脱焊或短开，因为线比较细一般的工具我们跟本没办法可以连接上，所以很多维修公司都不可以把这些有亮线的屏进行修复，解决的方法是更换整个屏幕。
液晶显示器更换灯管方法
液晶显示器更换灯管方法更换液晶灯管有一定难度，危险并不在于灯管本身，而是有可能将面板损坏。
因为灯管即使装不好，顶多将新的弄断，但面板全部分解后，没有基板的支撑就会很危险。
液晶面板根据设计不同，更换灯管也有不同的难度。
1、部分灯管架子可以直接从面板侧抽出来更换最方便。
只需要注意做好灯管接头的绝缘特别是热端有约1500V的高压。
灯管头有绝缘胶套如果已经老化或烧焦就要更换没有胶套就麻烦些。
2、灯管架子抽不出来的一般需要将面板全部分解才可取出灯管架由于手可能会接触到面板内面及散光板、垫片切记洗干净手保持证环境不要太多尘否则面板内部留下指模或尘粒装好面板还是要返工。
3、面板分解出来后像素板是分不开的要用绒布包裹或保护好。
工作台最好宽大些环境凌乱或手忙脚乱容易弄坏面板。
4、面板和像素板之间的软导线排上面通常有矩阵集成电路这部分很脆弱切记不要多次或用力触碰像素板。
首先我们认识一下屏幕的整体构造屏幕整体分为4大类组成1、灯管2、反光板3、聚光板4、液晶体板。
我们可以发现，当屏幕裂开的时候，表面的液晶体板摔坏造成液晶体漏液。
为什么我们看屏幕的时候老感觉屏幕有白色的斑点，这些白色的斑点是因为屏幕长时间使用保护不好造成灰。
尘进入反光板造成的，把反光板更换，问题就可以解决，而屏幕的亮点和白色的斑点是两个不同的概念，亮点是因为液晶体板上的坏点，而白斑点是反光板里的灰尘，聚集在反光板上的灰尘都比较难弄走，一般解决方法是更换反光板，聚光板只是把反光板的光聚在一起，均匀分布亮光比较坚硬一般很少坏。
这次笔者就拿一款TOSHIBA-LTD121EA4X12、1TFT 1024768 1024768 牌子的液晶屏进行更换灯管，笔记本电脑液晶屏幕都是一条灯管，点亮屏幕的与台式液晶有所不同。
台式液晶一般都是2-4条以内，普遍的都是2条而且比较粗。
现在很多款液晶屏幕连接口，都是在屏幕正背后中间20针，这里我们可以看到液晶屏幕后面，都有一块胶和屏幕芯片相隔着，以免因为芯片和屏外壳或某些人为因素损坏芯片，所以我们在拆开的时候也要小心，力度不要过大，这里特别要主要的是线路板最顶端，大家细心的话可以看到灰黑的部分处布满了细细线和一块分辨模块，为什么有些电脑的屏幕会出现一条或多条亮线，就是因为这些细细的线脱焊或短开，因为线比较细，一般的工具我们跟本没办法可以连接上，所以很多维修公司都不可以把这些有亮线的屏进行修复，解决的方法是更换整个屏幕。
液晶显示器背光灯管更换与维修
液晶显示器、液晶屏、灯管的拆卸与安装（一）、液晶背光灯管更换实例液晶显示器灯管的寿命一般在2－4万小时，不过因为元件的老化和灯管的差异性，灯管一般在使用1万小时以上时就容易出现故障了。
12.1，13.3，14.1，15.1，15.4笔记本的液晶屏一般都是一支灯管，个别的有两支灯管；15，17,19,20,22的台式机一般都是上下四支灯管，这也是台式机比笔记本屏幕对比度高的原因。
笔记本的灯管一般都在屏幕下方，多采用内嵌式，灯管的更换比较麻烦，必须把液晶屏取下来才能更换，同时灯管外面的灯罩还不能损坏必须安装牢固，否则很容易产生漏光现象，影响使用效果。
台式机的灯管有两种安装方式：三星和LG－PHILIPS的屏灯管都采用灯架抽拉式，可以在屏幕一侧把灯管的固定螺丝拆除后，直接将灯架抽出后在外面更换灯管或直接更换新灯架。
但联想液晶使用的PMV的液晶屏更换灯管比较麻烦，必须把液晶屏全部打开，把液晶屏取下来，才能取下灯架。
此类液晶屏更换的风险大，在更换过程中稍有疏忽就会出现液晶屏破裂，亮点和亮线，漏光问题。
更换步骤：灯管更换过程灯管在更换过程中一定要仔细认真，如果液晶屏损坏将无法修复。
1、对需要更换灯管的屏加电试机，并认真观察故障现象，防止出现误判，产生不必要麻烦或损失。
灯管老化的现象就是电刚开始满屏通红，然后慢慢变红。
2、首先找一快比较大的场地，能够存放拆下面的液晶面板，灯架，反光板等配件。
3、首先将屏倒扣在干净无杂物的桌面上。
在倒扣之前务必检查棹面有无螺钉或其他异物，防止压坏液晶面板。
4、观察液晶屏的结构，因为部分液晶屏不需打开屏，只需要按灯架方向取下固定销扣和固定螺丝，即可沿灯管方向抽出灯架。
如果在屏的背部有灯管的固定螺丝，需要先将螺丝去除。
同时还应将屏电路板的屏蔽金属罩取下，只使用螺丝对电路板进行固定或使用其他方法固定，应保证电路板不随屏的翻转而移动。
5、对于不能抽出灯架的液晶屏，将屏竖起（一定要抓紧屏，不能划手。
更换液晶灯管技巧图解
本页主要容目录：一，灯管更换技巧图解二，LCD升级更换LED技巧图解三，购买灯管前必读，灯管知识四，如何迅速判断各种高压板的定义更换液晶灯管技巧图解网上搜索到的视屏，大家借鉴学习一下，（如果侵犯著作者权益，请联系我们删除此连接）：1， v.youku./v_show/id_XNDEyODYxODQ4.html2，v.youku./v_show/id_XMjY5NTU1OTk2.html1，常规方法：(1)环境要清洁，切忌在多尘的环境下操作。
尤其有部分液晶屏在更换灯管时需要拆卸背光板，如果不慎落入灰尘，会导致屏幕有暗点。
(2)因为灯管极其纤细脆弱，整个更换过程当中用力一定要轻柔，否则很容易导致灯管折断。
初学者在首次更换灯管时，折断几根灯管是常有的事情，因此建议尽量购买带架的灯管，这样既可避免这种事故发生，也可消除焊接过程中可能导致的损坏。
(3)拿灯管时，要戴橡胶薄膜手套，以免手上的汗渍沾到灯管上，使用时间长以后，灯管局部会发黄。
(4)焊接灯管电极连线时，焊接速度要快，焊点要圆润光滑。
如果焊点有毛刺，很容易打火放电，引起高压驱动电路损坏，或者显示器无规律黑屏。
(5)如果更换的是裸管，在将旧灯管从灯架取出时，要防止把灯架弄变形，否则，在更换完灯管后，屏幕周边很容易出现漏光现象，处理起来将相当困难。
(6)给自己不熟悉的液晶屏更换灯管时，要十分小心，切忌不要动作过大，以免对液晶屏造成损伤。
(7)部分液晶屏在更换灯管时，需要将液晶屏上的柔性印制电路板(FPC)移开，这块FPC板特别娇嫩，不能用力牵拉，否则会导致屏幕出现亮线甚至完全报废，排线一旦折断，则修复成功率很低。
(8)在用手接触电板上的元件时，要防止静电损坏元器件，最好戴防静电腕带操作。
(9)在对灯管进行代换时，主所有灯管同时换新，这样屏幕各部分亮度比较一致，眼睛不易疲劳，同时，逆变器各高压负载相同，不会造成闪烁或黑屏的故障。
2，其他方法：显示器有一个通病，用时间长灯管会老化，红屏，亮一会儿黑屏，我利索的将机器拆开，测试上灯管老化，用斜口钳，将灯管两头打开（不管什么屏，有些事塑料保护，有些是铁皮保护，但都是用工具破坏掉）将灯管抽出，然后将新灯管的两端用小刀刮刮，容易着锡，烙铁将灯管焊好，套上热缩管，注意绝缘，一切ok，具体怎么焊，个人有个人的习惯我就不一一细说了，最后装机测试，这个方法，笔记本屏，液晶通用，就是不拆屏，打开屏两端换灯管。
