不看后悔!橡胶软连接的安装方法及技术图例
软接头的作用和接法
软接头的作用和接法
软接头是一种常见的管道连接元件，其主要作用是连接和安装管道，同时可以吸收管道的振动和扭转，以保护管道和相关设备。
软接头的接法有多种方式，以下是常见的几种接法：
1. 波纹软接头：这种接法最适合于连接两个不同的管道，其中一个管道有较大的振动或变形。
波纹软接头的特点是可以承受大的挠曲和角度偏差，以及较大的径向和轴向位移。
2. 橡胶软接头：这种接法适用于低压管道，它具有耐腐蚀、抗老化、密封性好的特点。
橡胶软接头的安装需要用到法兰连接。
3. 金属软接头：这种接法适用于高压和高温环境，金属软接头可以吸收管道的振动和扭转，并承受高度变形和压力。
金属软接头的连接通常采用法兰连接或套接连接。
无论使用哪种接法，下面是软接头的主要作用：
1. 吸收振动：软接头可以减轻管道因温度变化、介质流动等引起的振动，从而可以延长管道和设备的使用寿命。
2. 稳定管道：软接头可以固定管道，以保持管道稳定，从而减少管道移动和振动，以及减小管道与相关设备的摩擦和磨损。
3. 承受压力：软接头可以承受管道内部和外部的压力，从而保护管道和相关设备。
4. 保护管道：软接头可以减轻管道的变形和塑性变形，从而延长管道的使用寿命，避免管道受到损坏和泄漏。
总的来说，软接头在管道系统中具有重要的作用，可以保护管道和相关设备，同时也能提高管道的可靠性和安全性。
因此，在设计和安装管道系统时，需要考虑合适的软接头的类型和接法，以保证管道系统的正常运行和维护。
U-PVC管道胶圈连接及粘接的技术交底-图文(精)
U-PVC管道胶圈连接及粘接的技术交底1. 胶圈连接技术在U-PVC管道的安装过程中，胶圈连接技术是常用的，其优点在于接头密封性好，承受能力强，安装简便快捷。
1.1 胶圈连接的原理胶圈连接是将一根管子的一端插入到接口，另一端套上一个橡胶圈，在插入管子时同时将橡胶圈压缩后形成密封环，从而实现两根管子之间的连接。
1.2 胶圈的种类常用的胶圈主要包括硬PVC胶圈、软PVC胶圈、EPDM胶圈、硅胶胶圈等。
其中，硬PVC胶圈适用于高温环境，软PVC胶圈适用于低温环境，EPDM胶圈则适用于各种环境，稳定性好。
1.3 胶圈的规格胶圈的规格是指其内径和外径，一般是根据管子的外径和壁厚来确定。
在选择胶圈的规格时，要保证其与管子的半径和侧向内力的匹配性。
1.4 胶圈连接的步骤步骤一：管子的切割和打磨将管子用管切机切割成需要的长度，并用打磨机将切口打磨光滑，以便插入胶圈。
步骤二：安装胶圈先将胶圈套在管子的外面，然后用手揉成环状，再将管子插到需要连接的管道中心。
步骤三：确认位置并封口插入管道后，根据要求调整管子和胶圈的位置，同时用封口管夹住胶圈和管子，以确保管道连接牢固。
1.5 胶圈连接的注意事项在胶圈连接的过程中，需要注意以下几点：•确保连接的管子端面平整光滑；•不要使用工具过度挤压胶圈，在适当压力下可以保证胶圈紧密贴合，而过度挤压会导致胶圈损坏；•连接处必须密封，以确保连接的完全可靠和长期稳定。
2. 管道的粘接技术除了胶圈连接技术之外，管道的粘接技术也是一种常用的连接方式。
相比较而言，粘接技术可以承受更高的压力，并且密封性更好，但是相对更加复杂，要求操作者具有一定的专业技术和经验。
2.1 管道粘接的原理管道的粘接是将管子两端先进行切割，然后在管道末端上刷上胶水，再将管子两端尽可能地对齐，并迅速在胶水还未完全干燥之前进行粘合，从而实现管材之间的连接。
2.2 管道的材质常用的管道材料有PVC、HDPE、PP等，这些材料相对比较轻，耐磨耐腐蚀性能好，但是相对比较脆弱。
可曲挠橡胶软接头安装使用说明
可曲挠橡胶软接头安装使用说明可曲挠橡胶软接头安装使用说明 1 必须根据管线的工作压力、连接方式、介质和补偿量选择合适的型号,其数量根据减噪位移要求选择。
2 当管道产生瞬间压力且大于工作压力时应选用高于工作压力一个档位的接头。
(如:管道启动瞬间压力>1.0MPa时,应选用工作为1.6MPa的接头。
瞬间压力>1.6MPa时,应选用2.5MPa的接头)。
3 当管道介质为酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。
4 连接橡胶接头的法兰应是阀门法兰或符合GB/T9115.1(RF)的法兰。
5 可曲绕橡胶接头正常适用介质是温度在0-60?的普通水,特殊介质如:油、酸碱、高温及其他腐蚀性和质地坚硬的情况下,应选用相对应的特耐材料橡胶接头,不可盲目串用或通用。
6 可曲挠橡胶接头使用在水泵进出口时,应位于近水泵一侧,与水泵之间应安装金属变径接头,且安装在变径的大口径处。
7 当管道位移量?接头的最大补偿量时,应增加接头的数量来平行位移量,严禁为了调整管道的超差,使接头处于极限的扰曲位移和偏差状态,更不能超限度(伸缩、位移、偏转等),使用具体安装数据见下表。
8 高层给水或悬空给水,管道应固定在吊架、托架或锚架上,且不能让接头承受管道自身重量和轴向力,否则接头应配备防拉脱装置(其承受力必须大于管道轴向力)。
9 安装橡胶接头时,螺栓的螺杆应伸向接头外侧,每一法兰端面的螺栓按对角加压的方法反复均匀拧紧,防止压偏。
丝口接头应使用标准扳手匀力拧紧,不要用加力杆加力使活接头滑丝、滑棱和断裂,而且要定期检查,以免松动造成脱盘或渗水。
10 橡胶接头在初次承受压力(如:安装试压等)后或长期停用再次启用前,应将螺栓重新加压拧紧再投入运行。
11 使用或储存橡胶接头,应避免高温、臭氧、油及酸碱环境。
用在室外或向阳迎风的管道应搭建遮阳架,严禁曝晒、雨淋、风蚀。
接头表面严禁刷漆和缠绕保温材料。
因橡胶制品存在老化问题,应及时检查更换。
橡胶输送带接头方法
橡胶输送带接头方法
橡胶输送带接头是将两根输送带连接在一起的方法，常用于输送带的修补或连接。
以下是常见的橡胶输送带接头方法：
1. 机械接头：机械接头是将两根输送带用金属夹板或钢制接头连接在一起的方法。
首先在输送带的两端切割出适当的形状，然后将接头夹紧在两端，使用螺栓将夹板或接头加固在一起。
这种接头方法适用于较重、高张力的输送带。
2. 热硫化接头：热硫化接头是通过加热和压力将两根输送带连接在一起的方法。
首先切割输送带的两端，并将其磨成圆形。
然后在接头处涂抹硫化胶粘剂，将两根输送带放在一起，并使用热压机进行加热和压力处理，使胶粘剂固化。
这种接头方法适用于耐热、耐磨的输送带。
3. 冷接头：冷接头是使用冷接胶将两根输送带连接在一起的方法。
首先将两根输送带的端部切割成V形，并对接头部分进行粗糙处理。
然后将冷接胶涂抹在接头处，将两根输送带对接并固定，待冷接胶干燥后完成接头。
这种接头方法适用于温度较低的环境。
以上是常见的橡胶输送带接头方法，具体选择哪种方法取决于输送带的材质、使用环境和需求等因素。

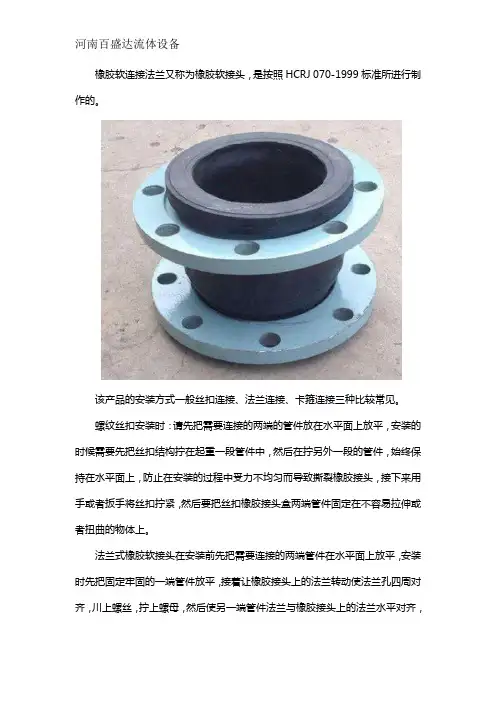

橡胶软连接法兰怎么安装
橡胶软连接法兰又称为橡胶软接头，是按照HCRJ 070-1999标准所进行制作的。
该产品的安装方式一般丝扣连接、法兰连接、卡箍连接三种比较常见。
螺纹丝扣安装时：请先把需要连接的两端的管件放在水平面上放平，安装的时候需要先把丝扣结构拧在起重一段管件中，然后在拧另外一段的管件，始终保持在水平面上，防止在安装的过程中受力不均匀而导致撕裂橡胶接头，接下来用手或者扳手将丝扣拧紧，然后要把丝扣橡胶接头盒两端管件固定在不容易拉伸或者扭曲的物体上。
法兰式橡胶软接头在安装前先把需要连接的两端管件在水平面上放平，安装时先把固定牢固的一端管件放平，接着让橡胶接头上的法兰转动使法兰孔四周对齐，川上螺丝，拧上螺母，然后使另一端管件法兰与橡胶接头上的法兰水平对齐，
旋转橡胶接头上的法兰，使法兰口四周相对，川上螺丝，拧上螺母，水平方向使三者紧密连接，防止密封不严。
卡箍式橡胶接头：采用卡箍来代替法兰盘和螺栓，安装时可将卡箍式橡胶接头的两个管口分别套装在要边接的管道上，通过卡箍将橡胶接头与管道固定连接。
橡胶软连接法兰的安装一般是需要请专业师傅进行的，这时有需求的用户可咨询河南百盛达流体设备制造有限公司。
这是一家专注于管道减震补偿产品研究，生产以及销售的企业。
公司自成立以来，为各种管道的减振降噪补偿提供全方位的解决方案。
消防系统橡胶球型软连接
<br><br>
<b>消防系统橡胶球型软连接客户满意度98%</b> E:\批量信息\发信息人员总结的信息2016\8月11号总结资料\二辉-橡胶接头信息模板\橡胶接头导入文章\橡胶接头导入文章 (6).txt<br><br>E:\批量信息\发信息人员总结的信息2016\8月11号总结资料\二辉-橡胶接头信息模板\橡胶接头导入文章\材料介绍.txt
<b>消防系统橡胶球型软连接</b>
<br><br>
<b>消防系统橡胶球型软连接客户满意度98%</b> 上海淞江淞江橡胶接头又称作避震喉、软接头、橡胶软连接、管道减震器等。解决各种管道的经口偏移，轴向伸缩及不同心度，一般常用于民用建筑给排水工程，消防管网泵房机组管道承接，污水处理管道连接，高压气液化工介质运输，石油，船舶等。是当今世界管道配件最为常用的一种橡胶接头。具有点。可曲挠橡胶接头，简称橡胶接头，橡胶软接头是由织物增强的橡胶件与平形活接头、套金属法兰或螺纹管法兰组成，用于管道隔振降噪、补偿位移的接头！
<br><br>
<b>消防系统橡胶球型软连接客户满意度98%</b> 发展是贯穿中国特色社会主义理论体系的一条主线。我厂的橡胶接头产品就坚持走这一路线。科学发展观适应新的发展形势和发展要求，围绕发展目的、发展布局、发展要求、发展方法、发展动力等重大问题，提出了一系列新思想、新观点、新论断，是指引当代中国经济社会又好又快发展的科学理论。 橡胶接头专业制造厂，主要生产产各种双球体，三球体等多球体橡胶接头，可调式，卡箍式，弯头等特种用途专用的橡胶接头，得到了广大用户的一致认可，我公司生产的橡胶接头是集国内外同类产品的成功经验，潜心研究出的一种工艺先进，安装使用方便的管道设备。尤其在设计和生产大口径橡胶接头方面，在国内外已处于绝对领先水平！
图解橡胶止水带接头施工方法
图解橡胶止水带接头施
工方法
The manuscript was revised on the evening of 2021
图解橡胶止水带接头施工方法图1:某工地橡胶止水带截面形式
图2 :首先把止水带接头切齐
图3 ：尽量切齐切直
图4 :把止水带2边高出的勒切掉3 -5cm,便于接头粘贴防水材料
图5 ：象补轮胎一样把接头磨干净，不过补轮胎是手工的，这儿有手持工具
图6 :把接头拼齐
图7 ：接头处用520胶水粘贴
图8 :注意接头处要将空隙挤掉并粘牢
图10 :接头缝隙处贴上不知名的防水材料（抱歉！没问是什么材料！）
图11:之后又将另一种不知名的防水材料刷上胶水
图12 :将接头贴牢
图13 ：注意，是双面的
图14：之后，表面又刷胶水，再贴
图15 ：双面都贴一
遍
图16 :贴完就ok 了。
橡胶方形JGF安装方法
橡胶方形JGF安装方法橡胶方形JGF是一种常用的橡胶接头，用于连接不同管道的橡胶软连接。
它可以有效地吸收管道间的振动和位移，从而减少管道系统的应力和压力峰值。
本文将介绍橡胶方形JGF的安装方法。
一、准备工作在开始安装橡胶方形JGF之前，需要进行一些准备工作，以确保安装过程的顺利进行：1. 检查橡胶方形JGF的型号和规格是否符合要求，并检查其表面是否有损坏或变形。
2. 清理管道两端的接口，确保其干净、光滑，并去除可能存在的锈蚀、灰尘或杂质。
3. 准备好安装所需的工具和材料，包括扳手、橡胶垫片、螺栓等。
二、安装步骤步骤一：安装橡胶方形JGF1. 将橡胶方形JGF放置在两个管道的接口上，确保其与管道接口相吻合。
2. 按照橡胶方形JGF的型号和规格，选择合适的螺栓，并将其插入橡胶方形JGF 的孔中。
3. 逐个拧紧螺栓，确保橡胶方形JGF与管道端部紧密连接。
拧紧螺栓时，应采用交叉对称的方式，以确保力度均匀。
4. 检查每个螺栓的紧固情况，以确保其均匀拧紧，不要出现过紧或过松的情况。
步骤二：调整橡胶方形JGF的位置1. 完成橡胶方形JGF的安装后，可以对其进行适当调整，以保证管道的连接位置和方向。
2. 如需调整橡胶方形JGF的位置，可以松开其中的螺栓，并按需求将其移动到合适的位置。
3. 调整完位置后，再次拧紧螺栓，确保橡胶方形JGF处于正确的位置并紧密连接。
步骤三：检查安装质量1. 完成橡胶方形JGF的安装后，应对安装质量进行检查，以确保其符合要求。
2. 检查橡胶方形JGF与管道接口间的间隙是否均匀，无明显变形或扭曲。
3. 检查螺栓的紧固情况，确保其均匀拧紧，并没有过紧或过松的情况。
4. 检查橡胶方形JGF的密封性能，确保其没有泄露或渗漏的现象。
三、注意事项在安装橡胶方形JGF时，需要注意以下事项，以确保安装的质量和效果：1. 在安装过程中，应避免使用过大的力量，以免损坏橡胶方形JGF或管道接口。
2. 安装完成后，应检查橡胶方形JGF与管道接口的间隙是否均匀，没有明显的变形或扭曲。
三元乙丙橡胶胶管和橡胶护套粘合技术方案
三元乙丙橡胶胶管和橡胶护套粘合技术方案摘要：一、引言二、三元乙丙橡胶胶管和橡胶护套的特点三、粘合技术方案1.热硫化粘合技术2.冷硫化粘合技术3.热熔粘合技术四、粘合技术的优缺点分析五、实际应用案例六、结论正文：一、引言随着科技的发展，三元乙丙橡胶胶管和橡胶护套在各个领域的应用越来越广泛，如何实现它们的完美粘合成为了一个重要课题。
本文将对三元乙丙橡胶胶管和橡胶护套的粘合技术方案进行详细探讨。
二、三元乙丙橡胶胶管和橡胶护套的特点三元乙丙橡胶胶管具有良好的耐磨性、耐老化性和抗紫外线性能；橡胶护套则具有良好的弹性和抗压性能。
二者结合在一起，可充分发挥各自的优势，提高使用寿命和性能。
三、粘合技术方案1.热硫化粘合技术热硫化粘合技术是将三元乙丙橡胶胶管和橡胶护套通过高温硫化，使二者产生化学反应，从而实现粘合。
这种方法粘合强度高，但操作复杂，对设备要求较高。
2.冷硫化粘合技术冷硫化粘合技术是在室温下进行的粘合方法，通过使用冷硫化胶浆将三元乙丙橡胶胶管和橡胶护套粘合在一起。
这种方法操作简便，适用于各种场合，但粘合强度略低于热硫化粘合技术。
3.热熔粘合技术热熔粘合技术是将三元乙丙橡胶胶管和橡胶护套通过热熔胶进行粘合。
这种方法粘合速度快，适用于自动化生产线，但耐久性略逊于热硫化粘合技术。
四、粘合技术的优缺点分析各种粘合技术均有其优缺点，具体选择应根据实际应用场合和需求来决定。
例如，在需要高强度粘合的场合，可以选择热硫化粘合技术；在要求操作简便的场合，可以选择冷硫化粘合技术。
五、实际应用案例某公司生产的一种输送胶管，采用了冷硫化粘合技术，不仅提高了产品性能，还降低了生产成本，赢得了市场好评。
六、结论综上所述，选择合适的粘合技术对于三元乙丙橡胶胶管和橡胶护套的应用具有重要意义。
各种粘合技术均具有一定的优缺点，需要根据实际需求来选择。
橡胶软连接执行标准
橡胶软连接执行标准
橡胶软连接是用于连接管道或设备的一种柔性连接件，通常由橡胶材料制成。
以下是一些与橡胶软连接相关的一般执行标准：
1. GB/T 17241-2008《橡胶软接头》：这是中国国家标准，规定了橡胶软连接的术语和定义、材料、结构设计、性能测试、试验方法和标志等方面的要求。
2. EN 1474-2:2008+A1:2011《埋地燃气上的连接器和相关设备》：这是欧洲标准，适用于埋地燃气输送系统中的橡胶软连接器。
该标准规定了软连接器的尺寸、性能、测试方法和标志等要求。
3. ANSI/ASME A112.18.1-2018《配件和管件的铅橡胶接头》：这是美国标准，适用于铅橡胶接头，用于连接排水、污水和废水系统的设备和管道。
该标准规定了接头的材料、设计、性能和测试等要求。
值得注意的是，具体的橡胶软连接执行标准可能因地区、行业和应用领域而有所不同。
在实际使用中，建议参考当地
相关的标准和规范，以确保橡胶软连接的选择、设计和安装符合安全和质量要求。
此外，特定行业或应用领域可能有额外的标准和指南，如石油、化工、供水、供气、消防等领域，应根据具体需求进行查询和评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
推荐！橡胶软连接的安装方法及技术图例
可曲挠橡胶接头（又叫橡胶软接头，橡胶软连接，橡胶柔性接头，软接头，减振器、管道减震器、避震喉等）主要利用橡胶的独特性能：弹性高、密封性好、抗辐射、耐介质性和优良适应性。
橡胶接头采用高强度，冷热稳定性强的聚酯帘布斜交与之复合，经高压、高温模式交联压制而成。
其整个过程完全有人工操作，增加了橡胶接头的抗拉性、弹性变形效果优异，高质量的材料融合和表面的美观。
产品整体的结构设计具有断面弧度高、曲线长，凹凸有致，使其能有较大的多向位移，满足其在安装过程中出现偏差较大的情况。
橡胶接头特别适用于地质条件复杂，沉降幅度大和管道工作中冷热变化频率多易造成管道损伤的的场所。
橡胶接头可以利用橡胶本身的弹性滑动转移和变形机械力的转热散逸功能可以有效的消除泵、阀门及连接管道产生的位移物理破坏。
因为橡胶属于不良传导材料，所以它又是一种良好的减震、消音的理想产品。
橡胶软连接设计内壁光滑，经实际测试对介质的流动无任何影响，不会生锈，基本可以免除有效工作期内的检查的维修。
由于可曲挠橡胶橡头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程的管道输送。
安装说明：
1、橡胶软接头在安装时严禁超位移极限安装。
2、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向位移压力小于管道的支撑力,否则应该安装防拉脱装置，以防止工作时受压拉脱。
3、管道必须有固定支撑或固定托架，固定托架的力必须大于轴向力。
垂直安装和架空安装时产品两端需安装相应的固定支架和受力支架，以防止工作受压后拉脱。
4、安装螺栓要对称逐步加压拧紧，以防局部泄露。
5、安装时应远离热源，严禁使用不符合本产品要求的介质。
下附橡胶软连接基本款的图例供参考：。
