压力容器用安全阀的整定压力探讨
安全阀整定压力的探讨
２ ３ 整 定压 力与 密封试 验压 力 的关 系 ．
Ｐ 。据文献 ［ ］ ７ 解释 ， 密封试验压力不属于压力容
器安 全使用 的基 本 要 求 ， 因此 取 消此 硬性 规 定 。笔 者认 为文 献 ［ ］ 制 者 可 能 注 意 到 上述 矛 盾 的 存 ２编
在 ， 不再在 规 定 中讨 论 逆 风试 验 压 力 了 。确 定 安 故
全 阀的整定 压力 是一 项 比较 严谨 的工 作 ， 在定 值 时 须深 思熟虑 ， 上述 技 术 法 规标 准 有 机 结合 。现 举 将 例说 明 ， 台压 力容器 设 计压 力 １２ＭＰ ， 某 ． ａ 正常工 作 压 力 １ ０ Ｍ ａ 可 以 将 安 全 阀 的 整 定 压 力 定 为 ． Ｐ ，
（ ． ａ ｇｈ ｕＥｅｔ ｃ ｅ ｉｒ ｒｕ ｏ ， ｔ． Ｈ ｎｚｏ ２ ８ Ｃ ｉａ １ Ｈ ｎｚｏ ｌ ｒ ｈ ｍ ｓ ｙＧ ｏ ｐＣ ． Ｌｄ ， ａ ｇｈ ｕ３ ２ ， ｈｎ ； ｃｏ ｔ １ １ ２ Ｍ ｎｕ ｅ ｒ ａ ｅｏ ｉ ｈ ｉ ｅ ｈ ｎａ ｇＯ ｌ ｒｄ ｃ ｏ ｌ ｔＳ ｅｙｎ １ ３ ６ Ｃ ｉａ ． ａ ｅｖｒＢｉ ｄ ｆ ａ ｅＯ ｌ ｌ Ｓ ｅ ｙｎ ｉＰｏ ｕｔ ｎＰａ ，ｈｎ ａ ｇ１０ １ ， ｈｎ ） ｇ Ｌｏ ｉ ｆｄ ｉ ｎ
安 全 阀是 锅 炉 、 压力 容器 、 力管 道 以及其他 受 压 压力 设备 上重要 的安 全 附 件 之一 ， 石 油 化工 企 业 在 的生产装 置 中尤 为 常见 ， 动 作 可靠 性 和 性 能直 接 其
安全阀整定压力的规定要求
安全阀整定压力的规定要求安全阀是一种用于保护容器、管道系统等设备的重要安全装置，它能够对系统中的压力进行监测，并在压力超过设定值时自动开启，释放部分压力，保证系统的安全运行。
因此，安全阀的整定压力是关乎设备和人员安全的重要参数。
下面将详细介绍安全阀整定压力的规定要求。
首先，按照国家相关标准，如《锅炉与压力容器安全阀》（GB/T 12241-2005）等，安全阀整定压力需要满足以下要求：1. 安全阀的整定压力应低于设备的爆破压力。
爆破压力是指设备容器在设计条件下所能承受的最大压力，安全阀整定压力应低于该压力，以保证设备容器的完整性和安全性。
2. 安全阀的整定压力应高于设备的工作压力。
工作压力是指设备在正常运行条件下所需承受的压力，安全阀的整定压力应高于工作压力，以确保安全阀能够在系统压力超过正常工作范围时及时开启。
3. 安全阀的整定压力应根据设备容器的类型和用途进行选择和确定。
不同类型和用途的设备容器，在操作条件、工艺过程和压力等方面有不同的要求，因此安全阀的整定压力也需要相应调整和确定。
4. 安全阀整定压力的选择应考虑设备容器在运行过程中的压力波动和突发情况。
设备容器在运行过程中，可能会因为工艺变化、设备故障等原因导致压力波动和突发情况，因此安全阀整定压力应考虑这些不确定因素，以保证系统的稳定和安全运行。
其次，按照国际相关标准，如美国ASME标准等，安全阀整定压力也有相应的规定要求：1. 安全阀整定压力应根据设备容器的设计和工艺数据来确定。
ASME标准要求安全阀整定压力应根据容器的设计温度、设计压力、容器材料和设备用途等数据来选择和确定。
2. 安全阀整定压力的选择应遵循ASME规范中的相关要求。
ASME规范中有详细的安全阀整定压力选择和计算方法，包括按容器使用压力和容器总体安全因子计算、按安全阀流量和容器使用压力计算等方法。
此外，根据不同行业的相关标准和规范，还有一些特殊要求和规定，例如石油化工行业的《石油化工装置设计规定》（GB 50128-2008）等，其中也有针对安全阀整定压力的具体要求和规定。

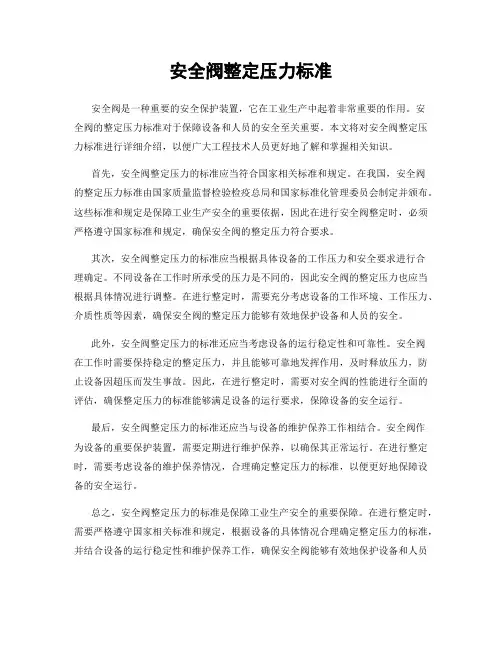

安全阀整定压力标准
安全阀整定压力标准安全阀是一种重要的安全保护装置，它在工业生产中起着非常重要的作用。
安全阀的整定压力标准对于保障设备和人员的安全至关重要。
本文将对安全阀整定压力标准进行详细介绍，以便广大工程技术人员更好地了解和掌握相关知识。
首先，安全阀整定压力的标准应当符合国家相关标准和规定。
在我国，安全阀的整定压力标准由国家质量监督检验检疫总局和国家标准化管理委员会制定并颁布。
这些标准和规定是保障工业生产安全的重要依据，因此在进行安全阀整定时，必须严格遵守国家标准和规定，确保安全阀的整定压力符合要求。
其次，安全阀整定压力的标准应当根据具体设备的工作压力和安全要求进行合理确定。
不同设备在工作时所承受的压力是不同的，因此安全阀的整定压力也应当根据具体情况进行调整。
在进行整定时，需要充分考虑设备的工作环境、工作压力、介质性质等因素，确保安全阀的整定压力能够有效地保护设备和人员的安全。
此外，安全阀整定压力的标准还应当考虑设备的运行稳定性和可靠性。
安全阀在工作时需要保持稳定的整定压力，并且能够可靠地发挥作用，及时释放压力，防止设备因超压而发生事故。
因此，在进行整定时，需要对安全阀的性能进行全面的评估，确保整定压力的标准能够满足设备的运行要求，保障设备的安全运行。
最后，安全阀整定压力的标准还应当与设备的维护保养工作相结合。
安全阀作为设备的重要保护装置，需要定期进行维护保养，以确保其正常运行。
在进行整定时，需要考虑设备的维护保养情况，合理确定整定压力的标准，以便更好地保障设备的安全运行。
总之，安全阀整定压力的标准是保障工业生产安全的重要保障。
在进行整定时，需要严格遵守国家相关标准和规定，根据设备的具体情况合理确定整定压力的标准，并结合设备的运行稳定性和维护保养工作，确保安全阀能够有效地保护设备和人员的安全。
希望本文能够对广大工程技术人员有所帮助，更好地掌握安全阀整定压力的标准，促进工业生产的安全发展。
安全阀的整定压力
安全阀的整定压力是指安全阀在规定工作条件下的最低启动压力。
它是安全阀正常工作所必需的参数之一，也是保证设备安全运行的关键因素。
安全阀的整定压力的确定包括两个方面的考虑：一是根据设备和工艺的特点，合理确定整定压力；二是依据国家标准和规范的要求，确定整定压力。
1. 设备和工艺的特点不同设备和工艺的特点决定了其对安全阀整定压力的要求不同。
例如，热力设备（如锅炉、蒸汽发生器等）的整定压力应根据设备的蒸发量、管路的容量、介质的特性等因素综合考虑。
在锅炉的整定压力确定时，还需要考虑蒸汽供应的稳定性、燃料燃烧特性、炉膛结构等因素。
化工设备（如反应器、蒸馏塔等）的整定压力则需要根据工艺流程、设备的工作条件、介质的性质等因素确定。
2. 国家标准和规范国家标准和规范对安全阀的整定压力有明确的规定。
根据《设备安全技术监察规程》和《压力容器安全技术监察规程》等相关规定，安全阀的整定压力应符合以下要求：一是安全阀的整定压力应能够满足设备和工艺要求下的最低启动压力；二是安全阀的整定压力应大于工作压力，以确保安全阀能够在超压情况下及时启动、迅速排放超压介质；三是安全阀的整定压力不应过低，以免发生误动和频繁启动；四是安全阀的整定压力不应超过设备和管路的承受能力，以免引起压力过高造成破裂和事故。
在国家标准和规范的指导下，安全阀的整定压力可以通过以下步骤进行确定：1) 分析设备和工艺的特点，了解工作条件和要求；2) 确定设备和管路的最高工作压力，根据相关技术参数计算得出；3) 根据设备和工艺的特点，合理选择安全阀的类型、规格和材料；4) 参考国家标准和规范的要求，选择适当的整定压力范围；5) 进行试验和验证，确保安全阀在整定压力下的正常工作，满足设备和工艺的要求。
总之，安全阀的整定压力是根据设备和工艺的特点，结合国家标准和规范的要求，合理确定的。
只有在正确的整定压力下，安全阀才能够有效地保护设备和管路的安全运行，预防事故的发生。
因此，在确定安全阀的整定压力时，需要充分考虑设备和工艺的特点，并参考国家标准和规范的要求，通过适当的分析和试验来确定最佳的整定压力。
超过安全阀整定压力
超过安全阀整定压力随着工业生产的发展，各种压力容器和设备的使用越来越广泛。
在这些设备中，安全阀作为重要的安全保护装置，起着至关重要的作用。
本文将针对安全阀整定压力的问题，分析其意义，探讨超过安全阀整定压力的影响，并提出应对措施及预防方法。
一、问题背景及定义安全阀整定压力，是指在正常工况下，安全阀开始开启的压力值。
当设备内的压力超过这个值时，安全阀会自动开启，将多余的压力释放掉，以保证设备的安全运行。
在实际生产过程中，安全阀整定压力的设置至关重要，直接关系到设备的安全性和使用寿命。
二、安全阀整定压力的意义1.防止设备损坏：当设备内的压力超过安全阀整定压力时，安全阀自动开启，释放多余压力，避免设备承受过大的压力而导致损坏。
2.防止爆炸事故：安全阀整定压力设置得当，可在爆炸事故发生前及时排出多余压力，降低事故风险。
3.保障生产安全：合理设置安全阀整定压力，有助于企业遵守国家相关规定，降低生产过程中的安全风险。
三、超过安全阀整定压力的影响1.设备损坏：超过安全阀整定压力，会导致设备内部压力不断升高，最终可能导致设备破裂、爆炸等严重后果。
2.生产中断：设备损坏后，生产过程将受到严重影响，甚至可能导致停产。
3.人员伤亡：爆炸事故可能造成现场人员伤亡，给企业和社会带来严重损失。
四、应对措施及预防方法1.定期检查安全阀：企业应定期对安全阀进行检查和维护，确保其正常工作。
2.合理设置安全阀整定压力：根据设备的实际工况和使用要求，合理设置安全阀整定压力。
3.加强员工培训：加强员工对安全阀整定压力的认识，提高员工安全意识。
4.制定应急预案：针对可能出现的安全事故，制定应急预案，确保在事故发生时能够迅速应对。
五、总结安全阀整定压力在工业生产中具有重要意义。
企业应充分认识到其重要性，加强安全管理，确保设备安全运行。
同时，要加强员工培训和应急预案制定，预防安全事故的发生。
安全阀整定压力的标准
安全阀整定压力的标准一、设备运行压力限制安全阀的整定压力应确保设备在运行过程中不超过其设计的工作压力限制。
整定压力应根据设备的制造标准、使用条件及安全要求来确定，以确保设备在正常运行过程中不会遭受过大的压力负荷，从而防止设备损坏或事故发生。
二、容器系统设计压力容器系统的设计压力是安全阀整定压力的重要参考依据。
安全阀的整定压力应低于或等于容器系统的设计压力，以确保在容器内部压力升高到危险水平之前，安全阀能够及时开启，释放过多的压力，从而保护容器和系统的安全。
三、安全阀类型与结构不同类型的安全阀和不同的结构形式会对整定压力的选择产生影响。
例如，弹簧式安全阀和杠杆式安全阀的整定方式就有所不同。
在选择整定压力时，应考虑到安全阀的类型和结构特点，以确保整定压力的设置既符合安全要求，又能保证阀门的正常工作。
四、工作压力变化范围设备的工作压力在运行过程中可能会受到各种因素的影响而发生变化。
安全阀的整定压力应考虑到这种工作压力的变化范围，以确保在压力升高到可能危及设备安全的水平时，安全阀能够及时响应。
五、安全阀排放能力安全阀的排放能力是指阀门在开启时能够排放的最大流量。
整定压力的设置应考虑到安全阀的排放能力，以确保在需要释放压力时，安全阀能够迅速、有效地排放过多的压力，防止设备或系统受到过大的压力负荷。
六、省煤器、再热器等整定压力对于省煤器、再热器等特定的设备，安全阀的整定压力还应考虑到这些设备的特殊要求。
例如，再热器的整定压力应考虑到其工作介质的特点和运行条件，以确保在适当的压力下进行再热过程，防止过热或超压事故的发生。
七、整定压力偏差范围安全阀的整定压力允许有一定的偏差范围。
这个偏差范围应根据设备的重要性和安全要求来确定。
在实际应用中，应定期对安全阀进行检查和调整，确保其整定压力在允许的偏差范围内，以保证设备的安全运行。
八、移动式压力容器标准对于移动式压力容器，如液化气罐车、压缩气体运输车等，安全阀的整定压力应符合相关标准和规定。
计算安全阀的整定压力
怎样计算安全阀的整定压力
阀门技术支持2009-08-28 11:49:31 阅读483 评论0 字号：大中小订阅
安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。
其动作可靠性和性能好坏直接关系到设备和人身的安全，并与节能和环境保护紧密相关。
安全阀压力整定过高在出现危险时不能及时打开，容易造成事故的发生;压力整定过低就会出现跑、冒等现象，浪费能源及污染了环境，有时还会因起跳频繁对安全阀的密封面造成损坏。
安全阀的整定压力（又叫开启压力）是关系到设备受压过高时安全阀是否能及时开启的重要参数。
我们平时每年一次校验的安全阀主要是查看安全阀的内部有无损伤，密封面有无破损，再就是对安全阀整定压力的重新整定，使之保持安全阀的最佳开启状态。
看到了安全阀压力整定的重要性，那怎么计算安全阀的整定压力呢？下面就蒸汽锅炉及压力容器的计算方法做一下介绍。
作压力，系指安全阀装置地点的工作压力。
3、省煤气、再热器的整定压力为装设地点工作压力的1.1倍。
2、压力容器安全阀的整定压力;
只安装一只安全阀时，开启压力不应大于设计压力，且密封实验压力大于容器的最高工作压力，即：
最高工作压力＜开启压力≤设计最高工作压力
（开启压力一般为最高工作压力的1.05-1.1倍）
安全阀的整定参数一项比较严谨的工作，选择恰当整定压力参数将直接影响设备的安全，在此提供以上计算方法供同志们学习交流之用，来保证我们共同工作在安全的环境之中。
安全阀整定压力的规定要求
安全阀整定压力的规定要求安全阀是一种关键的安全设备，用于防止压力设备或管道超过其设计压力而发生爆炸或泄漏。
因此，安全阀整定压力的规定要求非常重要。
以下是安全阀整定压力的规定要求的详细解释。
1. 设备法规要求各国都有法规和标准规定了安全阀的设计和使用要求。
例如，美国ASME Boiler and Pressure Vessel Code、欧洲PED指令、中国GB150压力容器标准等都规定了安全阀整定压力的准确要求和测试方法。
2. 设备特性和工艺参数安全阀的整定压力应根据设备的特性和工艺参数来确定。
这些参数包括设备的设计压力、操作温度、容积和容器类型等。
安全阀的整定压力应选择在设备能够安全运行的范围内。
3. 设备分类不同种类的设备和系统对安全阀整定压力的要求也有所不同。
例如，蒸汽锅炉和压力容器通常有不同的整定压力要求。
此外，不同类型的压力容器，如储罐、管道和反应器等，也有其特定的要求。
4. 设备的安全系数安全阀的整定压力应基于适当的安全系数。
安全系数是考虑到系统的变动和不确定性，以确保安全阀在工作时不触发过早或过晚的压力释放。
在选择安全系数时，应考虑到设备的质量、制造工艺、使用寿命和可靠性等因素。
5. 安全阀选型安全阀的选型应符合标准要求和设备特性。
选型时应考虑到安全阀的流量、尺寸、材料和工作条件等因素。
根据设备的需求和工艺参数，选择适当的安全阀类型，如弹簧式、气动式、液动式或电动式。
6. 整定压力测试要求安全阀的整定压力应定期进行测试和检验。
测试应在符合设备操作条件和规定的压力下进行。
压力测试方法和标准应符合国家或国际规定的要求。
测试结果应记录，并做好文件保存，以备查验。
7. 标识和认证要求安全阀应符合相关标准和法规的要求，并应获得适当的认证和标识。
例如，ASME认可厂商标志、CE标志等。
安全阀的标识应包括整定压力、制造商信息、型号和日期等。
所有这些信息应清晰可见，并不会被误解。
总之，安全阀整定压力的规定要求是确保设备和系统在安全范围内运行的重要保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力容器用安全阀的整定压力探讨
作者：汪耀武陈钟秋
来源：《山东工业技术》2018年第21期
摘要：随着我国工业的快速发展，压力容器安全阀在工业生产中也得到广泛的应用。
本文在以压力容器用安全阀整定压力工作相关的定义为基础，对在设置整定压力时的一些设置标准进行阐述，提出了有效设置压力容器用安全阀整定压力的相关策略。
关键词：压力容器；安全阀；工作压力；设计压力
DOI：10.16640/ki.37-1222/t.2018.21.045
1 相关定义
为了做好安全阀整定压力设置工作，就需要对其设置相关的术语进行一下简单的了解。
（1）整定压力：这个压力是产生于安全阀开始状态之下，因此这个压力是相对好确定的，浮动范围较小。
是入口可以清晰看到的数值。
（2）超过压力：从字面意思就可以看出，这个压力是产生于排放阶段，一旦压力超过整定压力就需要释放，这个释放阶段所产生的压力总值就称为超过压力，是压力容器中比较常见的压力值。
（3）设计压力：是需要设置的容器顶部的最高压力，与相应的设计温度一起作为容器的基本设计载荷条件，其值不低于工作压力。
（4）工作压力：这个压力产生于设备的正常工作阶段，为了保证设备的正常运转，需要确定容器顶部可能达到的最高压力，最高压力值就是压力容器的工作压力。
（5）最高允许工作压力：顾名思义就是指工作压力允许达到的最高值。
2 压力容器用安全阀的整定压力设置
为了保证压力容器用安全阀整定压力设置工作的正常进行，国家规定了一些标准规范，在这中间应用最广泛的有三个标准：《固定式压力容器安全技术监察规程》（TSGR0004—2009）、《压力容器》（GB 150.1～150.4—2011）（以下简称GB 150）、《锅炉与压力容器规范》第Ⅷ篇（ASME）（简称ASME B&PVⅧ）。
以下内容针对这三个标准的具体规定进行了阐述与讨论。
2.1 TSGR0004—2009的相关规定与讨论
这项规程为整定压力的设置工作提供了技术支持，它的制定与颁布主体是国家质量监督检验总局，在这项规定中，对与整定压力有关的几个压力设置进行了阐述：
（1）为了保证压力容器用安全阀的正常应用，在设置整定压力时，其数值一般要小于设计压，也就是说设计压力要大于整定压力。
（2）在某些设计图样上，如果对最高允许工作压力的数值进行了明确的规定，那么为了保证安全阀的正常工作，安全阀的整定压力可以与最高允许工作压力相同。
（3）有些压力容器比较特殊，为了保证容器的安全性，当其某些介质规定不允许有泄漏，针对这样的压力容器，是需要进行气密性实验的。
从以上的规定内容我们可以看出：有些压力容器在投入使用前，为了保证其性能完好，其说明中明确表明需要开展气密性的实验，而且试验压力的数值与容器设计压力的数值是相同的，那么在进行压力容器安全阀设置时需要注意，一定要处理好安全阀的整定压力与容器设计压力、最高允许工作压力这两者之间的关系，具体的要求如下：Ps数值（整定压力）要大于Pd数值（容器设计压力），并且低于Pmax数值（最高允许工作压力）。
然而在实际的设置工作中，由于此点在规程中没有进行明确规定，导致工作人员在进行气密性实验时出现了认识上的不足，从而阻碍了实验工作的顺利进行。
2.2 GB 150的规范与讨论
2.2.1 第一项规定
GB 150是国家明确制定的，进行安全阀设置时，是必须要遵循的规范。
API RP 528—2008《炼油厂泄压装置的定径、选择和安装》为超压泄放装置中相关规定的制定提供了参考价值。
关于超压泄放装置的规定有以下两个方面。
（1）如果容器上安装了泄放装置，那么在进行安全阀的设置时，容器的设计压力值需要等于超压限度的起始压力。
如果设计图样上规定了最高允许工作压力，设计压力就不用额外进行设置，直接由最高允许工作压力来代替就可以了。
（2）如果容器上安装了泄放装置，而且只安装了一个，应该处理好泄放装置的动作压力与其设计压力的关系，一般其动作压力力应该不大于其设计压力，同时也要处理好容器的超压限度与其设计压力的关系。
2.2.2 第二项规定
在GB 150规程中规定，为了保证压力容器的正常运转，需要安装安全阀，那么在设置设计压力时需要严格按照以下事项来进行：在设置整定压力时，要以工作压力的数值为设置参照
数值，一般情况下，工作压力的1.05～1.1倍为整定压力，设计压力要不小于安全阀的整定压力。
通过对第一项和第二项规定进行比较，我们可以看出，压力容器安全阀整定压力的设置参考标准截然不同，在第一项规定中设置整定压力时，其设计压力和最高允许工作压力这两项数值已经明确规定出来了，而第二项规定中，工作压力的数值没有给出，需要对其进行提前的预测，预测出后再来确定安全阀的整定压力。
2.3 ASME B&PV Ⅷ
此项规定在全世界得到了广泛的应用，在此项规范中，在设置安全阀整定压力时，按照容器的最高允许工作压力为基准来进行设定。
在这项规范中，同时也规定，在设计Ps时参照着Pmax来进行，在对待这项规范上，每个人持着不同的态度。
有些人认为此项规范的执行有一定的风险性，然而笔者认为此规范有其合理性，因为Pmax是以各个原件承受的所有载荷为前提，根据材料在相应温度下的许用应力值得到的最小值，并且按照ASME制造的压力容器需要进行液压试验，那么需要应按照将近1.3倍最高允许工作压力来开展液压试验，或者按照将近1.1倍的最高允许工作压力操作气密性试验。
ASME B&PVⅧ规定中安全阀的设置标准是最高允许工作压力，此规定在最高允许工作压力的计算方法和严格的出厂试验方面进行了明确的规定，这些明确的规定措施保证了压力容器的强度可靠性，因此这项规定的设计基准是完全可行的。
3 结束语
总之，压力容器用安全阀的整定压力只有设置好，才能保证安全阀在工业生产中正常的发挥其作用，在保证机器设备正常运转的同时，也能促进工业生产的正常运转，避免了因为机器故障而给工业生产带来损失。
在设置时，工作人员要依据相应的标准规范来进行，才能保证压力容器的安全性与可靠性，最终促进我国工业的健康、可持续、快速的发展。
参考文献：
[1]胡万明，闫丽明.安全阀整定压力的探讨[J].氯碱工业，2016.。
