YAMAHA贴片机操作保养规程
雅马哈贴片机操作守则
XXXX电子有限公司
工 序 号 速度 04 工 产 程 名 量
作 业 指 导 书
YAMAHA-YV100X贴片机操作指引
14400页 次:第 1 页 共 1 页 制 定 日: 2005 年 05 月 24 日
0.25S/CHIP
决 裁
制 定 审 核 批 准
开 始
YAMAHA贴片机操作守则
•检查气压源表的读数5-6KG/CM2 •检查FEEDER是否装好，机器内部有无异物 •检查确认OK，打开机器“POWER”开头 •显示屏显示菜单后，用手顺时针方向旋转“RESET”直至弹出 •按下操作面极上白色（READY）掣，机器上的红色指示灯熄灭 •对照FEEDER LIST选择当天所要生产的程序名称，单击回车键 •当光标显示在D2 INIT SERVO.ORINGIN,单击回车键,机器会自动伺服原点回归 •选择D1 WARM UP 单击ENTER键两次,机器自动预热约五分钟后,单击ENTER键停止预热 •移动光标键到A2 AUTO.RUNNING,单击ENTER键机器处于生产运行状态 •在键盘上按ESC键退出到EXIT,单击ENTER键退出所有菜单 •单击ENTER键,机器自动伺服原点回归 •按下紧急制动掣(RESET),当显示屏上显示红色,单击任意键 •关闭POWER开关
END.
•机器运行时,任何杂物及人体部位,均不得进入机内,以免造成人身伤害及机器损坏 •机器运行时,如发生任何异常情况,请迅速按红色“EMERGENCY”键,并及时通知当班工程技 术人员解决 •机器运行应关好前后安全盖 •机器运行时,操作员必须随时留意观察机器吸取和贴片元件是否正常 •在开机前一定要检查飞达高度指示灯状态是否正常 •禁止前后两人同时操作设备
検查
开机运行
YAMAHA贴片机操作教程
YAMAHA贴片机操作教程第一节：贴片机的基本原理贴片机是电子制造中常用的自动插件设备，用于将电子元器件精确地安装在印刷电路板上。
贴片机的组成部分：1.供料系统：负责将元器件供给到贴片机的作业区；2.视觉定位系统：用图像采集和处理技术，准确地确定元器件和PCB 的位置；3.移动部分：控制贴片头在x、y、z方向上的移动，实现元器件稳定的贴片操作；4.贴片头：将元器件安装在PCB上的部件；5.控制系统：负责整个设备的控制和管理。
第二节：贴片机的操作步骤1.准备工作a.检查并确认贴片机的状态，确保设备正常；b.准备好需要安装的元器件和PCB板。
2.设置工作参数a.开启贴片机，并进入系统设置界面；b.根据需要设置工作参数，如贴片速度、吸嘴尺寸、吸嘴压力等。
3.调试校准a.运行自动校准程序，让贴片机自动检测和调整各个部件的位置和运动范围，以保证贴片的准确性；b.根据实际需要进行手动调整和校准，以进一步提高贴片的精度。
4.载入元器件库a.将元器件库文件导入贴片机系统；b.按照元件库中的信息，设置相应的元件参数，如类型、尺寸、引脚数等。
5.载入工程文件a.将需要贴片的PCB文件导入贴片机系统；b.根据实际需要设置PCB文件的参数，如尺寸、引脚数、层数等。
6.设置吸嘴和供料a.根据元器件的尺寸和类型，选择适当的吸嘴，并将其安装到贴片机上；b.调整供料系统，确保元器件正常供给到贴片机的作业区。
7.开始贴片a.执行自动贴片程序，让贴片机按照设定的参数和顺序进行贴片；b.观察贴片过程中的各项指标，如贴位精度、吸嘴压力等。
8.检查贴片质量a.完成贴片后，对贴片质量进行检查，确保元器件的位置、方向和焊接状况等符合要求；b.如发现问题，及时进行调整和修复。
9.结束操作a.关闭贴片机及相关设备，并清理工作区域；b.根据需要保存相关的工程文件和数据。
第三节：贴片机操作的注意事项1.在操作贴片机前，确保操作人员已经接受过相关的培训，熟悉相关的操作规程和安全注意事项。
YAMAHA 贴片机YS24保养说明书
安
■ 模拟送料器、带自动停机功能的防护盖 ( 对象 ：YS 系列 )
全
用于送料器间间隙的安全防范。与 SS 型电动送料器一样安装在送料器架上，可以防止手误入。另外，一次性换料车规格的
须
机器，如不使用料车时，可以插入带自动停机功能的防护盖以防止手误入。
知 防止手误入
模拟送料器、带自动停机功能的防护盖
带自动停机功能的防护盖(一次性换料车用)
vii
2.2.1 安全教育
vii
2.2.2 操作、使用
viii
2.2.3 设备及安装环境
ix
3. 警告标贴与张贴位置
x
3.1 警告标示
x
3.1.1 机盖的使用
x
3.1.2 夹入、受伤
xii
3.1.3 各部的使用
xiv
Байду номын сангаас3.2 注意标示
xv
3.2.1 对人体的影响
xv
3.2.2 使机械受损
xvii
3.3 警告标贴的张贴位置
Safety instructions
安全须知 w 使用本公司产品前，务必阅读本安全须知。
目录
CE 标记 ( 对象 ：YS 系列 )
i
1. 关于安全
ii
1.1 安全注意事项
ii
1.1.1 安全的定义
ii
1.1.2 事故、受伤的原因
ii
1.2 防护工具的使用
ii
1.3 使用机器时
iii
1.3.1 操作人员和维修人员的定义
· 电磁波发射 (Emission) 满足 EN55011 标准 ISM 机器分类 ：Group1、Class A 的测试基准。
YAMAHA贴片机_YS12-YG12M_保养手册
xxiv
xxv
1-1
1-1 1-1
2. 维修作业前的准备
2.1 消耗品和更换零部件 ( 故障时 ) 2.1.1 消耗品 2.1.2 更换零部件 ( 故障时 ) 2.2 维修工具 2.2.1 清洁工具 2.2.2 加油工具·润滑油 2.3 必备工具
第 2 章 日常点检项目
作业前
1. 吸嘴状态的检查
知
‧ 除警告标贴外，只使用英文。
n 要点 警告标贴有两种形式，一种是只有象形图，一种是除了象形图还附有警告文。附有警告文时，除了有英文标示，还有中文、日文、ห้องสมุดไป่ตู้韩文标示的情况。
A2 有关 EMC 的内容
‧ 电磁波抗干扰（Immunity） 满足 EN61000-6-2 标准的测试基准。
‧ 电磁波放射 满足 EN55011 标准 ISM 机器分类 ：Group 1、Class A 的测试基准。
基板下侧 4.2 〜 39.2mm 1.0 〜 31.0mm
上侧出入口板
基板传送面 下侧出入口板
55004-L5-00 备注 以基板传送面为基准 以基板传送面为基准
2. 关于安全标记
为了防止操作人员和其他工作人员发生安全事故，防止机器发生故障或受到损伤，必须采取相应的安全措施，
防患于未然。以下具体说明必须严格遵守的安全注意事项，以不同标记分别说明无视安全而产生的危害和损伤。
1.1 通过软件系统检查 1.2 通过目测检查
2. 送料器架的清洁
3. 相机透明罩的清洁
第 3 章 定期点检项目
1. 每周
1.1 吸嘴的点检和清洁 1.1.1 回弹部的点检和清洁 1.1.2 确认弹簧片 1.2 确认传送装置传感器的状态·动作 1.3 确认基板固定夹的状态·动作 1.3.1 基板固定夹状态的确认 1.3.2 基板固定夹动作的确认
YAMAHA_YV100II贴片机设备操作规程
S MT 技 术 员 对 贴 片 机 进 行 保 养 及 维 护 。
4 、
运 作 过 程 ：
4.1 贴 片 机 的 基 本 操 作 步 骤
4.1 .1 合 上 总 开 关 ， 给 机 器 供 电 。
4.1
编制
审批
日期
日期
复 位 。
4.1 .8 退 出 机 器 所 有 菜 单 ， 并 执 行 回 原 点 ， 根 据 提 示 按 下 紧 开 关 ， 直
停 机 ， 对 机 器 进 行 保 养 ， 维 护
5 、 注 意 事 项 ：
5. 1 机 器 在 运 行 时 身 体 任 何 部 位 不 能 进 入 安 全 门 范 围 内 5. 2 在 换 料 ， 上 料 时 机 头 不 能 停 留 在 FE ED ER 上 方 ， 推 动 机 头 手 柄 至
4.1 .3 回 原 点 （ 1 ） 选 择 [1/ OP ER AT LO N ， 1/ RU NN IN G ， D2 IN LT SE RV O O R GI N]
（ 2 ） 用 键 盘 F2 或 D3 S W LT CH PC B 选 择 要 生 产 的 PC B 名 称 。
（ 3 ） 选 择 F4 选 择 PR O DU CT IO N M O NL IO R 确 认 物 料 与 站 位 是 否 相
（ 3 ） 按 [S PA CE ]键 开 始 操 作 ， 正 常 情 况 下 执 行 410 分 钟 ， 选 择 EC
S
小 心 ： 暖 机 时 发 生 异 常 ， 马 上 停 止 操 作 ， 检 查 问 题 原 因 并 解 决 它
4.1 .5 PC B 开 始 生 产

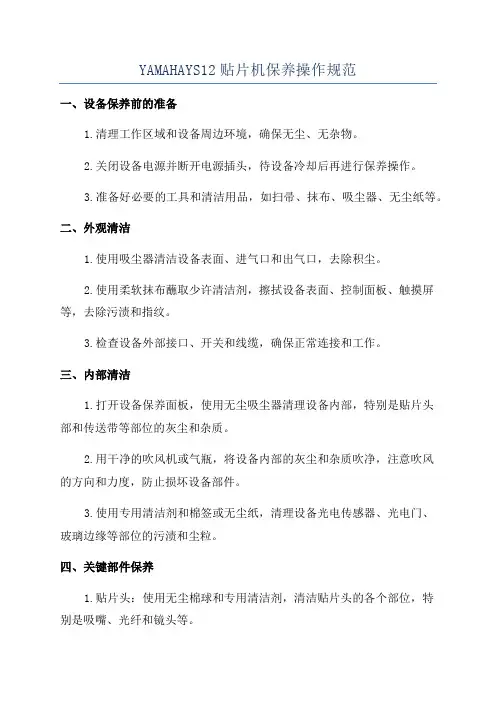

YAMAHAYS12贴片机保养操作规范
YAMAHAYS12贴片机保养操作规范一、设备保养前的准备1.清理工作区域和设备周边环境，确保无尘、无杂物。
2.关闭设备电源并断开电源插头，待设备冷却后再进行保养操作。
3.准备好必要的工具和清洁用品，如扫帚、抹布、吸尘器、无尘纸等。
二、外观清洁1.使用吸尘器清洁设备表面、进气口和出气口，去除积尘。
2.使用柔软抹布蘸取少许清洁剂，擦拭设备表面、控制面板、触摸屏等，去除污渍和指纹。
3.检查设备外部接口、开关和线缆，确保正常连接和工作。
三、内部清洁1.打开设备保养面板，使用无尘吸尘器清理设备内部，特别是贴片头部和传送带等部位的灰尘和杂质。
2.用干净的吹风机或气瓶，将设备内部的灰尘和杂质吹净，注意吹风的方向和力度，防止损坏设备部件。
3.使用专用清洁剂和棉签或无尘纸，清理设备光电传感器、光电门、玻璃边缘等部位的污渍和尘粒。
四、关键部件保养1.贴片头：使用无尘棉球和专用清洁剂，清洁贴片头的各个部位，特别是吸嘴、光纤和镜头等。
2.传送带：使用无尘纸或布蘸取少量酒精，擦拭传送带表面的胶层，保持其良好的摩擦性能。
3.贴片针床：清理针床表面的杂质和残胶，确保针床平整和无积尘。
五、润滑保养1.根据设备的使用频率和要求，定期给设备的关键部位加油和润滑。
2.使用厂家提供的专用润滑油或脂类产品，按照说明书的要求，在轴承、滑动轨道和传动装置等部位进行润滑。
六、设备调试和测试1.完成设备保养后，重新启动设备并进行必要的校准和调试。
2.检查设备的各项功能和性能，确认设备正常运行，并进行必要的测试和调整。
七、保养记录和建议1.记录设备的保养时间、保养人员和保养操作内容等信息，并保存好相关的保养记录。
2.根据设备运行情况和保养记录，提出相应的改进建议和意见，以提高设备的可靠性和工作效率。
综上所述，YAMAHAYS12贴片机的保养操作规范包括外观清洁、内部清洁、关键部件保养、润滑保养、设备调试和测试等内容。
通过定期进行保养操作，可以保持设备的正常运行和良好的工作状态，延长设备的使用寿命，并确保生产贴片的高质量和高效率。
YAMAHAYS12贴片机保养操作规范
YAMAHAYS12贴片机保养操作规范YAMAHAYS12贴片机是一种应用广泛的贴片设备，用于在电子元器件安装过程中快速高效地进行贴片操作。
为了保证贴片机的正常运行和延长其使用寿命，需要对其进行定期保养。
下面是YAMAHAYS12贴片机的保养操作规范。
1.清洁每天使用结束后，应对贴片机进行清洁，特别是对其传送带、贴片头和吸嘴进行检查和清洁。
清洁时应先断电，然后用专用吸尘器吸去灰尘和杂物。
清洁传送带时应用干净的布勾出传送带上的异物和残留物。
贴片头和吸嘴上有胶渍时，可用专用溶剂清洗。
2.润滑贴片机是机械设备，需要对其关键部位进行润滑以减少磨损和摩擦。
定期检查贴片机的润滑情况，润滑点主要包括传送带链轨、贴片头滑轨、吸嘴滑轨和传动链条。
根据贴片机的使用频率和工作环境，选择合适的润滑剂进行润滑。
3.保护贴片头YAMAHAYS12贴片机的贴片头是一个重要的部件，负责将电子元器件精确放置在PCB板上。
为了延长贴片头的使用寿命，应避免贴片头碰撞和过度使用。
在更换电子元器件时，要确保元器件完全垂直于贴片头才能放置。
当贴片头出现问题时，应及时更换或修理。
4.定期检查定期对贴片机进行全面的检查，包括传送带、传动链条、贴片头、吸嘴、光学器件等。
检查时应仔细观察各部件是否有损坏、松动或磨损等情况，及时进行维修或更换。
5.软件更新贴片机的软件是驱动其正常运行的重要因素之一、定期检查贴片机的软件版本，并及时更新到最新版本以保持其稳定性和兼容性。
6.停机保养如果贴片机长时间不使用，应将其进行停机保养。
停机保养包括彻底清洁设备、润滑关键部位并做好防尘措施，同时关闭电源，尽量避免灰尘和湿气对设备的侵蚀。
7.维修记录对贴片机的维修和保养情况应进行详细记录。
包括维修日期、维修内容和使用材料等。
通过维修记录可以及时了解设备的使用情况和故障频率，为日后的维护提供参考。
总之，YAMAHAYS12贴片机的保养操作规范可以帮助保持设备的正常运行和延长使用寿命。
YAMAHA YS12贴片机保养操作规范
图二
用放大镜检测吸嘴端头是否脏污。
如图三
图四
将脏污的吸嘴拆掉拿下，用酒精清洗吸嘴表面和内部，直到吸嘴表面干净，内部吹气通畅为止。
图五4）涂抹润滑油
X、Y 轴用润滑油枪，将指定的润滑油(NSL) 从润滑油注油嘴注入。
用手指在螺旋丝杆的沟槽内涂抹指定的润滑油，用手移动轴后，擦去多余的润滑油
W 轴将指定的润滑油(NSL) 用手指均匀地涂抹在螺旋丝杆表面及螺旋沟槽部
PU 轴用手指蘸上大约2cm 左右的新润滑油均匀地揉入螺旋丝杆的螺旋沟槽部
图六
七.三级保养内容：
保养前请按下紧急开关按钮（保证安全，防止机器突然启动）
1真空电磁阀过滤器的清洁、更换
1）使贴装头移至Y 轴的两导轨中心处
选项卡画面的[ 轴移动] 按钮，打开「轴移动」画面，将贴装头
2花键轴内的清洁
1）将贴装头移至易于操作的位置
图八图九花键轴加油
）关闭贴片机电源，用手使花键轴运行，确认无异常
用手上下移动花键轴，确认跟其他多槽轴相比，在动作及异响方面无异常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.目的
确保YAMAHA贴片机正常工作,延长机器寿命,保证操作人员的人身安全。
2.范围
本公司所有YAMAHA贴片机。
3.职责
工程部:负责设备维修和监督YAMAHA贴片机的保养情况。
生产部:负责YAMAHA贴片机的操作和保养。
4.定义
无
5.内容
操作前准备:
5.1.1检查电源供给是否为指定额定电压3相380V。
5.5.2检查气压是否在~之间。
5.1.3检查紧急开关(Emergency Stop)是否解除。
5.1.4检查Feeder是否装好。
5.1.5检查各轴及平台是否有杂物。
5.1.6检查吸嘴是否良好安装在工作头上。
开机:
5.2.1打开总电源开关,打开总气压开关。
5.2.2打开机身主电源开关。
5.2.3机器进入主菜单后,按"Reaady"键,把"EMERGENCY STOP"解除。
5.2.4选择<1/1/RUNNING>后,然后按(ENTER)键。
5.2.5选择<1/1/D2INIT SERVO ORIGIN>然后按<ENTER>键,执行各轴回归原点。
5.2.6选择<1/1/D1 WARM UP>按<ENER>键,执行暖机,十分钟左右,若停机时间不超过2小
时,这项可不执行。
5.2.7按任何键退出暖机工作。
生产：
5.3.1选择<1/1/RUNNING>然后按<ENTERF>键,进入运行菜单。
5.3.2选择<D3SWITCH PCB>然后按<ENTER>键,进入PCB程序菜单,所光标移至所需生产的
PCB文件名,按<ENTER>键,把需要生产PCB程序调出来。
5.3.3选择<1/1D4 RUNING UTILITY>然后按<ETER>键,进行PCB固定安装。
5.3.4选择<1/1A2AUTO RUNNING>然后按<ENTER>键,开始生产。
5.3.5若在生产时,需立即停止时,可按<1/1A1 STOP RUNNING>或按空格键。
5.3.6生产完毕最后一块板传送出来后,可按<1/1A11STOP RUNNING>停上生产。
关机：
5.4.1按<EXIT>键,再按<ENTER>键,连续交替按三次。
5.4.2在按最后一次<EXIT>键时,机器将回归原点。
5.4.3把紧急开关<EMERGENCY STOP>按下,等待EMERGENCY STOP出现在屏幕,然后按空格
键,屏幕画面消失。
5.4.4把主电源开关打到OFF位置。
常见故障排除：
5.5.1 Pick Up Errors(拾料出错)有可能是物料已用完,或者料盘有料已不卷带,处理方
法,重新装料或更换飞达。
5.5.2 EMERGENCY STOP(紧急停止信息),把两边的盖子盖上,再把EMERGENCY STOP开关松
开,再按READY键可解除。
5.5.3 PCB FIXING ERROR(PCB安装出错)PCB传送不到位,LOCATE PIN对不上PCB孔,调
整LOCATE PIN等传输部件或重新放板。
5.5.4 TRANSFER ERROR(传输出错),输送带已有两片PCB时,再放PCB就会出现这样的报
警, 把入口的PCB取走就可能性以继续打板。
2ND LIMIT OVER(超出极限)主要是工作头在手推动时会出现该现象,被xy极限感应到工作头,只要把工作头推到正常范围,该现象可消失。
换料
5.6.1 在生产中注意看那供料架物料将用尽,提前用空闲的供料器装好料。
5.6.2换料时,操作员对照<贴片机站位表>把供料器装在料站上,并在《换料记录表》内
记录并签名。
5.6.3 QC以《贴片机站位表》对所装物料核对无误后在《换料记录表》内签名，并通
知操作员开始生产。
品质要求:
5.7.1不偏位。
5.7.2不错件。
5.7.3不漏件。
品质异常处理:
5.8.1品质异常时通知技术人员处理,需维修时填写《设备维修申请单》，送工程部处理。
注意事项:
5.9.1每次换料或QC查料后,都要检查供料器是否装好,感应飞达的感应器经灯、绿灯同
时亮为装料OK，否则为不到位。
5.9.2机器工作时,手或其它部位切勿进入机器内,若需要必须打开门盖。
5.9.3程式内每做一次改动须请IPQC检查所贴料位的正确性。
5.9.4 维修后由维修人员填写《机器设备履历卡》,以免同样的问题下次发生。
保养:
5.10.1日保养:
5.10.1.1 擦拭设备表面的灰尘。
5.10.1.2检查吸嘴是否堵塞,必要时清洁它。
5.10.1.3检查固定镜头是否脏,玻璃部分用干净碎布擦。
5.10.1.4检查供料器是否安装稳固，否则重新安装稳固。
5.10.1.5检查X,Y平台里面是否有其它杂物，并清洁干净。
5.10.2周保养:
5.10.2.1检查吸嘴夹具是否松动。
5.10.2.2折下清洁移动镜头。
5.10.2.3清洁X轴导轨和丝杆的脏物。
5.10.2.4清洁Y轴导轨和丝杆的脏物。
5.10.2.5清洁W轴丝杆的脏物。
5.10.2.6检查各气管接口是否漏气。
5.10.3月保养:
5.10.3.1 检查移动镜头每一个发光管LED是否亮度够,否则更换新的LED。
5.10.3.2用汽枪清洁吸嘴管。
5.10.3.3把各轴的旧黄油擦掉重新加润滑油。
5.10.3.4 检查驱动的Feeder的电磁阀是否正常。
5.10.3.5 检查传送皮带是否松动。
5.10.3.6工作头中Z轴丝杆和滑轨清洁加黄油。
5.10.3.7吸嘴上下活动丝杆加液体轻油。
5.10.4半年保养:
5.10.4.1清洁软盘驱动器。
5.10.4.2 清洁空气过滤器,必要时更换。
5.10.4.3检查各皮带是否磨损,必要时更换。
6.附件、相关文件和表单
相关文件
无
相关表单
6.2.1《机器设备履历卡》 YDF-FR-0126
6.2.2《贴片机站位表》 YDF-FR-1050
6.2.3《换料记录表》 YDF-FR-1074
6.2.4《设备维修申请单》 YDF-FR-0062。
