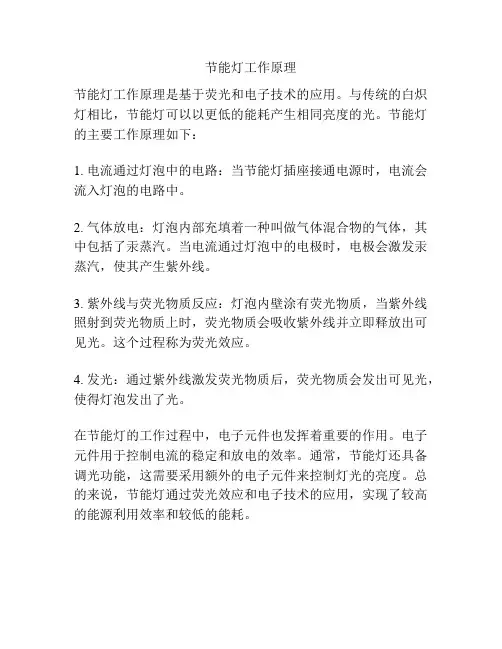

节能灯工作原理
节能灯工作原理
节能灯工作原理是基于荧光和电子技术的应用。
与传统的白炽灯相比，节能灯可以以更低的能耗产生相同亮度的光。
节能灯的主要工作原理如下：
1. 电流通过灯泡中的电路：当节能灯插座接通电源时，电流会流入灯泡的电路中。
2. 气体放电：灯泡内部充填着一种叫做气体混合物的气体，其中包括了汞蒸汽。
当电流通过灯泡中的电极时，电极会激发汞蒸汽，使其产生紫外线。
3. 紫外线与荧光物质反应：灯泡内壁涂有荧光物质，当紫外线照射到荧光物质上时，荧光物质会吸收紫外线并立即释放出可见光。
这个过程称为荧光效应。
4. 发光：通过紫外线激发荧光物质后，荧光物质会发出可见光，使得灯泡发出了光。
在节能灯的工作过程中，电子元件也发挥着重要的作用。
电子元件用于控制电流的稳定和放电的效率。
通常，节能灯还具备调光功能，这需要采用额外的电子元件来控制灯光的亮度。
总的来说，节能灯通过荧光效应和电子技术的应用，实现了较高的能源利用效率和较低的能耗。
节能灯的工作原理
节能灯的工作原理
节能灯的工作原理是利用了LED（发光二极管）的特性。
LED是一种半导体器件，当电流通过LED时，电子和空穴在P-N结（正负极交界处）相遇并复合，释放出光能。
传统的白炽灯是通过电阻丝加热产生光线的，而LED灯则是通过半导体材料直接电荷复合来发光。
这使得LED灯的发光效率更高，发热更少。
节能灯的主要部分是一个LED芯片，通常由不同类型和颜色的LED组成。
通过电路板和外部电源将电能转化为需要的电流和电压，并通过适当的驱动电路控制发光。
LED芯片的功率损耗非常小，因此发出的光线几乎不会产生热量。
此外，节能灯还包括一个散热器，用于散热，以保持LED芯片的正常工作温度。
散热器可以是金属材料，例如铝或铜，以便高效地导热。
节能灯的灯罩通常是透明或半透明材料制成，以将发出的光线均匀地散射和扩散到周围空间，以获得更好的照明效果。
总的来说，节能灯通过利用LED的高光效和低能耗特点，以及有效的散热设计，实现了较高的能源利用率和较长的使用寿命。
这使得节能灯成为了取代传统白炽灯和荧光灯的一种理想选择。
LED节能灯的工作原理及原理图
LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，它采用了LED（发光二极管）作为光源。
LED节能灯相比传统的白炽灯和荧光灯具有更长的寿命、更低的能耗和更高的亮度。
下面将详细介绍LED节能灯的工作原理及原理图。
一、工作原理1. LED的发光原理LED是一种电子器件，它通过半导体材料的正向电流注入，使得电子与空穴结合，产生能量释放出光。
LED的发光原理是基于固态物理学中的半导体PN结的特性。
当外加正向电压时，电子从N区向P区注入，而空穴从P区向N区注入。
当电子与空穴结合时，能量被释放出来，产生光。
2. LED节能灯的工作原理LED节能灯利用LED的发光原理来实现照明。
LED节能灯通常由多个LED芯片组成，这些芯片被连接在一起，形成一个电路。
LED节能灯的工作原理可以分为以下几个步骤：（1）电源供电：LED节能灯通过电源供电，将交流电转换为直流电，以满足LED的工作电压要求。
（2）电流调节：LED节能灯通过电流调节电路来控制LED的亮度和稳定性。
电流调节电路可以根据LED的特性，调整电流的大小，以达到最佳的发光效果。
（3）LED芯片发光：LED节能灯中的LED芯片在接收到适当的电流后开始发光。
LED芯片的发光颜色可以通过不同的半导体材料和掺杂剂来控制。
（4）散热设计：LED节能灯在工作时会产生热量，为了保证LED的寿命和稳定性，需要进行散热设计。
散热设计可以通过散热片、散热器等方式来提高LED的散热效果。
二、原理图LED节能灯的原理图如下所示：[原理图]在原理图中，可以看到LED节能灯的主要组成部分，包括电源、电流调节电路、LED芯片和散热装置。
1. 电源：电源是为LED节能灯提供电能的装置，它将交流电转换为直流电，并提供适当的电压和电流给LED芯片。
2. 电流调节电路：电流调节电路通过控制电流的大小来调节LED的亮度和稳定性。
它可以根据LED的特性，调整电流的大小，以达到最佳的发光效果。

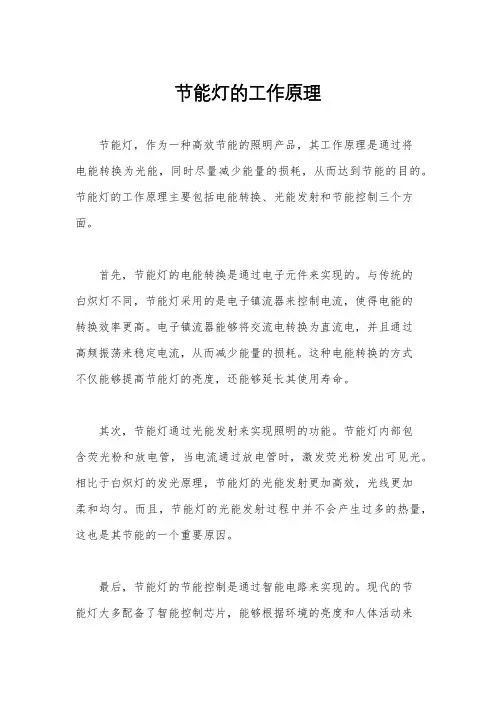

节能灯的工作原理
节能灯的工作原理节能灯，作为一种高效节能的照明产品，其工作原理是通过将电能转换为光能，同时尽量减少能量的损耗，从而达到节能的目的。
节能灯的工作原理主要包括电能转换、光能发射和节能控制三个方面。
首先，节能灯的电能转换是通过电子元件来实现的。
与传统的白炽灯不同，节能灯采用的是电子镇流器来控制电流，使得电能的转换效率更高。
电子镇流器能够将交流电转换为直流电，并且通过高频振荡来稳定电流，从而减少能量的损耗。
这种电能转换的方式不仅能够提高节能灯的亮度，还能够延长其使用寿命。
其次，节能灯通过光能发射来实现照明的功能。
节能灯内部包含荧光粉和放电管，当电流通过放电管时，激发荧光粉发出可见光。
相比于白炽灯的发光原理，节能灯的光能发射更加高效，光线更加柔和均匀。
而且，节能灯的光能发射过程中并不会产生过多的热量，这也是其节能的一个重要原因。
最后，节能灯的节能控制是通过智能电路来实现的。
现代的节能灯大多配备了智能控制芯片，能够根据环境的亮度和人体活动来自动调节光线的亮度，从而达到节能的效果。
在无人活动或环境光线充足时，节能灯会自动降低亮度或者关闭部分光源，以减少能量的消耗。
这种智能节能控制方式不仅方便实用，还能够有效地降低能源浪费。
综上所述，节能灯的工作原理主要包括电能转换、光能发射和节能控制三个方面。
通过高效的电能转换、光能发射和智能的节能控制，节能灯能够实现高效节能的照明效果，为人们的生活和工作提供了便利，也为环保节能事业做出了积极的贡献。
希望通过对节能灯工作原理的了解，能够更好地推广和应用节能灯，共同为节能减排事业贡献力量。

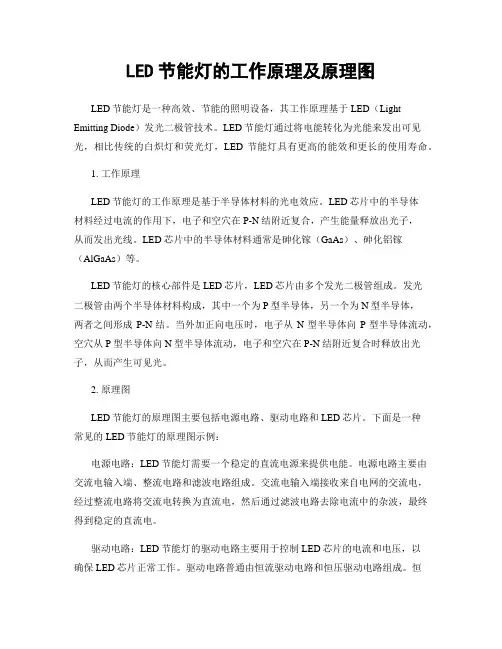

LED节能灯的工作原理及原理图
LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，其工作原理基于LED（Light Emitting Diode）发光二极管技术。
LED节能灯通过将电能转化为光能来发出可见光，相比传统的白炽灯和荧光灯，LED节能灯具有更高的能效和更长的使用寿命。
1. 工作原理LED节能灯的工作原理是基于半导体材料的光电效应。
LED芯片中的半导体材料经过电流的作用下，电子和空穴在P-N结附近复合，产生能量释放出光子，从而发出光线。
LED芯片中的半导体材料通常是砷化镓（GaAs）、砷化铝镓（AlGaAs）等。
LED节能灯的核心部件是LED芯片，LED芯片由多个发光二极管组成。
发光二极管由两个半导体材料构成，其中一个为P型半导体，另一个为N型半导体，两者之间形成P-N结。
当外加正向电压时，电子从N型半导体向P型半导体流动，空穴从P型半导体向N型半导体流动，电子和空穴在P-N结附近复合时释放出光子，从而产生可见光。
2. 原理图LED节能灯的原理图主要包括电源电路、驱动电路和LED芯片。
下面是一种常见的LED节能灯的原理图示例：电源电路：LED节能灯需要一个稳定的直流电源来提供电能。
电源电路主要由交流电输入端、整流电路和滤波电路组成。
交流电输入端接收来自电网的交流电，经过整流电路将交流电转换为直流电，然后通过滤波电路去除电流中的杂波，最终得到稳定的直流电。
驱动电路：LED节能灯的驱动电路主要用于控制LED芯片的电流和电压，以确保LED芯片正常工作。
驱动电路普通由恒流驱动电路和恒压驱动电路组成。
恒流驱动电路可以保持LED芯片的电流恒定，避免电流过大或者过小而导致LED芯片损坏。
恒压驱动电路可以保持LED芯片的电压恒定，避免电压过高或者过低而影响LED芯片的亮度和寿命。
LED芯片：LED节能灯中的LED芯片是发光二极管，由多个发光二极管组成。
LED芯片的数量和罗列方式决定了LED节能灯的亮度和光照分布。
LED芯片通常由金属基板、P型半导体、N型半导体和透明封装材料组成。
LED节能灯的工作原理及原理图
LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，它采用LED（Light Emitting Diode，发光二极管）作为光源，具有长寿命、低能耗、高亮度等优点。
LED节能灯的工作原理是通过电流通过半导体材料，使其发光。
一、LED的基本原理LED是一种半导体器件，其工作原理基于PN结的特性。
PN结是由P型半导体和N型半导体组成，P型半导体中的电子空穴浓度较高，N型半导体中的电子浓度较高。
当两种半导体材料接触时，电子会从N型半导体流向P型半导体，而空穴则从P型半导体流向N型半导体。
在PN结的正向偏置（即P端为正电压，N端为负电压）下，电子和空穴会在结区域重新组合，释放出能量，产生光子，即发光。
二、LED节能灯的工作原理LED节能灯是通过将多个LED芯片组合在一起，通过电流控制使其发光。
LED芯片通常由P型半导体和N型半导体组成，两者之间的结区域是发光的区域。
为了实现高亮度的发光效果，LED芯片通常采用多个PN结的串联或并联组合。
LED节能灯的工作原理可以分为以下几个步骤：1. 电源供电：LED节能灯通常使用直流电源供电，需要将交流电转换为直流电。
这一步骤通常由电源模块完成，将交流电转换为所需的直流电压和电流。
2. 电流调节：为了保证LED芯片的正常工作，需要对电流进行调节。
通常使用电流调节器或电流驱动器来控制电流的大小，以确保LED芯片能够正常发光。
3. LED芯片发光：经过电流调节后，LED芯片会受到电流的驱动，从而发光。
LED芯片发光的颜色取决于材料的选择，常见的有红、绿、蓝等颜色。
4. 散热设计：LED节能灯在发光的过程中会产生一定的热量，为了保证LED芯片的正常工作和延长寿命，需要进行散热设计。
常见的散热方式包括散热片、散热器、风扇等。
三、LED节能灯的原理图LED节能灯的原理图通常包括以下几个主要部分：1. 电源模块：负责将交流电转换为所需的直流电压和电流。
原理图中通常包括整流电路、滤波电路、稳压电路等。
节能灯的原理
节能灯的原理
节能灯的原理主要基于气体放电，通过电子粉和汞原子的作用产生紫外线，进而激发荧光粉发出可见光。
节能灯的一种常见类型是荧光灯，其工作原理是利用气体放电发光。
荧光灯内部充填有一定压力的惰性气体（如氩气、氙气等），管内两端分别安装了电极。
当电流通过荧光灯时，电极产生电场，使得气体发生电离，电离的气体会加热，并产生紫外线辐射。
紫外线经过灯管内壁的荧光粉激发，产生可见光。
荧光灯所消耗的电能较少，而产生的光能却较多，因此具有较高的能量转换效率。
另一种常见的节能灯是LED灯，其工作原理是利用发光二极管（LED）的电致发光效应。
LED是一种半导体器件，当电流通过其时，载流子在半导体材料中复合释放出能量，产生光子。
LED灯通过将不同颜色的LED组合在一起，可以产生出需要的白光。
相比传统灯泡，LED灯具有较高的能量转换效率和寿命，且不会产生显著的热量。
节能灯的工作过程大致如下：镇流器给灯管内的灯丝加热，当灯丝温度达到大约1160K时，灯丝开始发射电子，这些电子与氩原子发生碰撞，氩原子获得能量后撞击汞原子，使汞原子跃迁产生电离，并发出253.7nm的紫外线。
这些紫外线进一步激发荧光粉，使其发出可见光。
与传统的白炽灯相比，节能灯的灯丝温度较低，因此寿命更长，且能效更高。
总而言之，节能灯通过采用不同的工作原理来提高能源利用效率，从而降低能源消耗，为环境保护和节约能源做出贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
节能灯实际上就是一种紧凑型、自带镇流器的日光灯，节能灯点燃时首先通过电子镇流器给灯管灯丝加热，灯丝开始发射电子（因为在灯丝上涂了一些电子粉），电子碰撞充装在灯管内的氩原子，氩原子碰撞后获得了能量又撞击内部的汞原子，汞原子在吸收能量后跃迁产生电离，灯管内形成等离子态，灯管两端电压直接通过等离子态导通并发出253.7nm 的紫外线，紫外线激发荧光粉发光，由于荧光灯工作时灯丝的温度在1160K左右，比白炽灯工作的温度2200K-2700K低很多，所以它的寿命也大提高，达到5000小时以上，由于它使用效率较高的电子镇流器，同时不存在白炽灯那样的电流热效应，荧光粉的能量转换效率也很高，达到每瓦50流明以上，所以节约电能。
所谓电子粉是指熔点高而逸出功低（吸收较低的能量就可发射电子）的金属如钍、铯等粉末。
电子节能灯的工作原理电子节能灯工作原理：利用高频电子镇流器将50HZ的市逆变20-50HZ高频电压去点燃荧光灯。
它具有以下几个优点：（1）光效高光效即发光效率，是指一个光源所发出的光通量和所消耗的电功率之比。
可用每瓦流明数或LM/W表示（光通量：是指光源在单位时间内所发出的光量，它是衡量灯的光亮度的重要指标，用LM表示。
）紧凑型荧光灯与普通灯泡相比，发光效率约提高5-6倍，如11W节能灯的光通量相当于60W 普通白炽灯。
（2）寿命长所谓的寿命指一只成品灯从点燃至"烧毁"或灯工作至低于标准中所规定寿命性能任一要求时的累计时间。
普通白炽灯泡的额定寿命为1000小时，紧凑型荧光灯的寿命一般为5000小时。
（3）显色好各种步同的光源会显示出不同的光颜色。
我们用显色指数CRI （COLOR RENDERING INDEX）来测定，其范围从0至100。
白炽灯和白天阳光的颜色显示指数为100。
显示指数的高低直接反应出光的显色性的好坏，光的显色指数越高，在其照射下的物体的颜色就越能越得到真实的反映。
反之，就会使物体颜色失真。
一般说来，光的显色指数只要大于75以上，就能真实地反映出物体的颜色而不至于失真。
紧凑型荧光灯采用稀土三基色荧光粉，它的显色指数为80RA左右，比普通日光灯显色性显著提高。
若采用廉价的卤粉作原料，将达不到此效果。
（4）体积小巧，造型美观，使用简便。
由于紧凑型荧光灯有教高的功率负载，因此它的体积小巧美观，也有教好的装饰作用。
一体化节能灯的灯头规格使用条件与普通灯泡基本相同，所以可直接代替普通灯泡使用，它的市场容量巨大，容易推广应用。
可以说紧凑型荧光灯集中了日光灯节电，长寿命和白炽灯体积小，显色好，使用简便等优点为一身，无愧是现代室内照明的典型光源，成为国际绿色照明光源的生点推荐产品，有巨大潜在市场和发展前景。
如何选择和合理使用紧凑型荧光灯（1）选择符合光源特性的灯具，如大量用于天花板嵌入灯具应具有良好的光反射率，而且散热通风要好，灯罩的反射曲面口径和深度要与节能灯匹配，一般节能灯不适用于调光灯具，不适用于小体积封闭式灯具，也不能用于易被水喷到的地方。
（2）电源电压波动范围应符合我国城市电网电压波动〈+10的要求，个别地区电压波动太大，对节能灯的性能会有很大影响。
随着人们环保意识的提高，使用节能灯照明，已成为人们的共识。
电子节能灯以其节能效果明显、寿命长、使用方便等特点，被我国政府指定为"九五"期间实施"绿色照明工程"计划的重点推广产品。
节能灯指的是采用稀土三基色荧光粉为原料研制而成的节能灯具，（它一般采用电子整流器来驱动）。
目前，灯用稀土三基色荧光粉的应用已进入一个新的发展阶段，节能光源的发展趋势是光源几何尺寸越做越小，光效越做越高，以较少的电能，得到最高的光通量。
一只7瓦的三基色节能灯亮度相当于一只45瓦的白炽灯，而寿命是普通白炽灯泡的8倍。
然而，在实际生活中，不少人对节能灯的印象却越来越差，即人们通常所说?quot;省电不省钱"。
有的所谓节能灯，刚开始用时亮度还行，不久就慢慢暗下来，而且寿命短，这样算下来反不如不用节能灯来得合算。
其原因是：这些人可能用上了假冒伪劣的节能灯。
因为，的确有一些厂商打着节能灯的旗号，用卤粉来代替稀土三基色荧光粉，来生产"卤粉灯"（注意：三基色粉的价格是卤粉的30倍），以其迎合低品位，低价位市场。
估计每年流入市场的卤粉灯就大约占市场销售总数的70%左右。
这不仅损害了消费者的利益，打击了负责的生产者的积极性，也给"绿色照明"的推广带来了负面影响，使广大消费者很难分清楚什么是真正的节能荧光灯。
测试数据表明，卤粉灯根本不能作为商品进入市场。
一只9瓦的卤粉灯，经测试，零小时光通量仅为323流明，显色指数仅为65。
100小时光衰高达23%，即初始光通量为248流明，按国家标准判定，有效寿命为零。
根据国家标准，紧凑型节能荧光灯2000小时光通维持率不能低于78%。
而一只优质的节能灯，初始光通量达560流明，到了1万小时，仍保持光通量为431流明。
但由于一般老百姓缺乏这方面的专业知识，往往不了解"光衰"原理，误以为"还会亮的灯仍是好的"。
其实一支的9瓦节能灯，在点燃一、二百小时后，其耗电仍是9瓦，但亮度却只能相当于3瓦。
只不过由于是慢慢地暗下来，人们的肉眼难以查觉而已。
那么，如何辨别三基色灯与卤粉灯呢？一般用户在购买时注意以下几点： 1. 三基色节能灯，外观较精致，塑料件通常采用耐高温的阻燃材料制成；而卤粉灯系伪劣产品，其外观粗糙，电路简单、元件劣次，更有甚者塑料件不阻燃，使用时危险性大。
2. 三基色节能灯，点亮几分钟后，才达到正常亮度、既明亮又柔和；而卤粉灯，一经通电，亮度基本达到峰值，亮度低、光色发青，显得苍白无力。
3. 介绍一个简单的识别办法，将点亮的三基色灯，照在自己的手心上，手心则显得红润有血气；同样的卤粉灯照在手心上，则显得发青、无血色。
当两只点亮的灯摆在一起比较，其区别显然而见。
另外，在选购节能灯时，还要考虑电子镇流器的技术参数，比如谐波含量、功率因数、是否装有滤波器件等指标。
特别是一些大面积、大批量使用节能灯的场合，一定要选用低谐波，高功率因数，带有滤波器件的节能灯，并尽量多分装一些电源开关，避免由于大批节能灯同时开关，受电网的高压脉冲冲击，而造成损坏。
另一个值得注意的是，人们总喜欢把节能灯装在筒灯里面使用。
由于散热条件不好，对节能灯及电子元器件的耐高温性能要求很高（我们曾做过测试，此时塑件内的温度可高达90-105℃）。
所以最好在选配筒灯时，选用大一点的尺寸，不要堵塞节能灯的散热孔，使之留有足够的散热空间。
总之，选购一只优质的节能灯，加上正确使用，才能真正达到"既省电，又省钱"的目的如何辨别三基色灯与卤粉灯？在购买时注意以下几点： 1. 三基色节能灯，外观较精致，塑料件通常采用耐高温的阻燃材料制成；而卤粉灯系伪劣产品，其外观粗糙，电路简单、元件劣次，更有甚者塑料件不阻燃，使用时危险性大。
2. 三基色节能灯，点亮几分钟后，才达到正常亮度、既明亮又柔和；而卤粉灯，一经通电，亮度基本达到峰值，亮度低、光色发青，显得苍白无力。
3. 介绍一个简单的识别办法，将点亮的三基色灯，照在自己的手心上，手心则显得红润有血气；同样的卤粉灯照在手心上，则显得发青、无血色。
当两只点亮的灯摆在一起比较，其区别显然而见。
另：由于稀土是我国特有的珍贵资源，目前基本上不能出口，于是节能灯也就成了我国出口量较大的产业了。
实际上，世界上几大公司的灯管都是在国内生产的。
比如菲利蒲，三星，松下等等。
国内节能灯产业蓬勃发展的主要原因：特有的稀土资源，节能灯的重要部分--三基色粉为我国特有的资源。
人工费用极低，一般的工人工资不会超过1500，大部分工种在800左右，而收入较高的排气工种一个工人平均要生产60000只灯管/月在每只灯管中均有几毫克汞，而在排气等生产环节是会污染环境的。
在国外单工人的赔偿都无法摆平，生产成本自然上去了。
而国内工人的身体健康是基本不考虑的。
不过有几个厂还算人道，排气工序不要女工，只要男工，还算积点阴德。
基本上所有的灯管都出自中国，国外厂家至多生产电路版。
而更多的是整灯在国内厂家生产猴后贴牌，比如FLP 等国内较大节能灯生产厂家主要集中在佛山，顺德，上海，上虞，常熟，宜兴，厦门，贵溪，杭州，宁波等地。
主要品牌为通士达、贵雅、华星，万象，诺明、佛山，阳光等等标丰牌30W节能灯电路原理转发对原作者表示感谢！2010-05-10 11:32深圳标丰牌节能灯原理是根据实物绘制的标丰牌30W节能灯电原理详细请见以下三个部分，另本附节能灯原理图。
一、各部分电路原理分析市电源由D1～D4整流、C1滤波后．形成300V左右的直流电压。
由R6、C7、D9组成启动电路，整流后的直流电经过R6对C7充电，当C7两端电压充到D9的转折电压后，触发二极管D9导通，c7经D9向三极管T2基极放电，使T2导通后迅速达到饱和导通状态。
由T1、T2、C4、C2、高频变压器和L组成高频自激振荡电路，当T2导通，T1截止时电压向c4、c2充电。
流经高频变压器初级线圈LA中的充电电流逐渐增大，当LA电流增大到一定程度时，变压器的磁芯达到饱和，C4上电荷不再增大，流过l．的电流开始减小。
这时，次级线圈k、k的电压极性发生倒相变化，使Lc中感生电动势上负下正，LB中的感生电动势上正下负，这样就迫使T2由导通变为截止，T1由截止变为导通。
C4开始放电，当放电电流增大到一定程度后，变压器磁芯又发生饱和，使LBk、Lc的电压极性又发生变化，LB上的感生电动势的方向为上负下正；Lc上的感生电动势的方向为上正下负，这又迫使T2由截止变为导通，T1由导通变为截止．这样T1、T2在高频变压器控制下周而复始地导通／截止，形成高频振荡，使灯管得到高频高压供电。
为了满足启动点亮灯管所需的电压，电路设置了主要由C2和L等元件组成的串联谐振电路。
D6、D7的作用分别是防止反向峰值电压击穿T1、T2。
R3、R4为负反馈电阻，用于T1、T2的过流保护。
节能灯原理图：二、检修经验1．节能灯不亮打开灯体即看到保险管已发黑。
R1、R2(15Ω、0.5W)限流电阻已烧毁；用数字万用表分别测量T1、1.2c—e结已短路：经查D1、D2、D3、D4完好。
针对这种情况，更换同种规格保险管及R1、R2、T1、T2后排除故障。
2．节能灯不亮(或灯丝微红)打开灯体，其他各元件外观无异常，只是C2电容变黑。
该故障大多是由于C2的耐压值不够所引起的。
只要将其更换为同容量的耐压为1200V以上的瓷片或CBB型电容器，故障即可排除。
3．节能灯不亮打开灯体，拆下灯丝与线路板端子连接线．用万用表测量灯丝已断路(正常应为5-16Ω)，更换灯管。
