旋转玻璃门施工工艺
旋转门施工安装
旋转门施工安装1. 引言本文档旨在为旋转门的施工安装提供指导。
旋转门作为现代建筑中常见的门类之一，具有方便、实用、美观的特点，因此在施工过程中需注意一些重要事项和步骤。
2. 施工前准备在进行旋转门的施工前，需要进行一些准备工作，以确保施工的顺利进行。
2.1 监测和确认在施工前，需要监测并确认地面和建筑结构符合旋转门的安装要求。
必要时，可以进行地面平整和结构加固等工作。
2.2 材料和设备准备准备好旋转门的安装所需的材料和设备，包括门体、门框、电动驱动系统等。
确保材料的质量符合相关标准，并进行必要的检查和测试。
2.3 安全措施施工前需要制定并执行相应的安全措施，确保施工过程中人员和设备的安全。
3. 施工步骤按照以下步骤进行旋转门的施工安装：3.1 安装门体和门框首先，根据设计要求和实际场地情况，安装旋转门的门体和门框。
确保门体和门框之间的连接牢固，并且能够顺畅旋转。
3.2 安装电动驱动系统接下来，安装旋转门的电动驱动系统。
遵循设备供应商提供的安装说明和操作要求，确保电动驱动系统的安装正确无误，能够正常运行。
3.3 连接电气线路将旋转门的电动驱动系统与电气线路连接起来，确保电气线路的接线正确可靠。
3.4 调试和测试完成上述安装工作后，进行旋转门的调试和测试。
测试门体的顺畅旋转、门体和门框的连接是否牢固、电动驱动系统的正常运行等。
3.5 安全检查最后，对旋转门的安装进行安全检查。
确保门体旋转平稳、传感器和安全装置的正常工作等。
4. 施工注意事项在进行旋转门的施工安装时，需要注意以下事项：4.1 遵循标准和规范按照相关的标准和规范进行施工，确保施工的质量和安全性。
4.2 注意施工环境施工过程中，注意周围环境的安全和整洁，避免对周围建筑和设施造成损坏。
4.3 注意材料的保护在施工期间，注意对旋转门的材料进行保护，避免因施工操作造成材料的损坏或污染。
5. 总结本文档提供了旋转门施工安装的指导，包括施工前的准备工作、具体的施工步骤和需要注意的事项。
旋转门安装施工方案技术交底范本
2.一般项目
(1)旋转门的表面装饰应符合设计要求。
检验方法：观察。
(2)旋转门的表面应洁净，无划痕、碰伤。
检验方法：观察。
(3)旋转门安装的允许偏差和检验方法见表2。
表2旋转门安装的允许偏差和检验方法
项目
允许偏差/mm
检验方法
门扇正、侧面垂直度
3.机具设备
木工工作台、锯、刨、气针枪、凿子、斧子、直角尺、曲尺、铅笔、拨料器、锉、磨石、水准仪、电锤、射钉枪、锤子等。
4.作业条件
(1)加工门窗各构件已供应到现场，木材含水率符合要求。
(2)结构工程已验收完毕，且质量符合标准要求，室内水平线已弹好。
(3)墙上门窗洞口位置、尺寸留置准确，门窗安装预埋件已通过隐蔽验收。
(3)门窗油漆时，应注意保持室内通风，防止室内空气中的甲醛含量超标。
2.职业健康安全措施
电动螺丝刀、手电钻、冲击电钻、曲线锯等必须选用二类手持式电动工具，严格遵守《手持电动工具的管理、使用、检查和维修安全技术规程》,每季度至少全面检查一次；现场使用要符合《施工现场临时用电安全技术规范》(JGJ46—2005)的规定，确保使用安全。
e.旋转门应运行平稳，不受强风影响，自动匀速旋转。能百分之百隔绝室内、外空气流
通，防止风沙进入室内，保持室内气温和环境清洁、安静。
f.紧急疏散系统在遇有火警等紧急情况时，应能够被激发，门翼自动折合，形成敞开的疏
散通道，以确保疏散人流的通行。
(8)安装饰面板、收边。一般情况采用不锈钢板做饰面。不锈钢饰面板厚度宜大于1.2mm,通常采用胶粘和专用卡件固定，也可采用拉铆钉或螺栓固定。饰面做好后，进行饰
玻璃旋转门安装施工方案
一、工程概况本工程为玻璃旋转门安装工程，主要内容包括玻璃旋转门的安装、调试、验收等。
施工地点为XX大厦，施工周期为XX天。
二、施工准备1. 施工人员：施工人员需具备玻璃旋转门安装的相关经验和技能，并持有相关资格证书。
2. 施工材料：玻璃旋转门、玻璃、铝合金型材、膨胀螺栓、焊条、电焊机、水准仪、螺丝刀、扳手、玻璃胶、水泥、中砂等。
3. 施工工具：云石机、电锤、手枪钻、玻璃钻头、螺丝刀、玻璃胶枪、玻璃吸盘、内六角扳手、玻璃清洗剂等。
三、施工工艺1. 安装位置线弹线：根据产品安装说明书，在预留洞口四周弹桁架安装位置线。
位置线要用水准仪设水平点以保证水平度。
2. 清理预埋铁件：按安装位置线，清理预埋铁件的数量和位置。
如预埋铁件数量或位置偏离位置线，应在基体上钻膨胀螺栓孔，其钻孔位置应与桁架的连接件位置相对应。
3. 桁架固定：桁架的连接件可与铁件焊接固定。
如用膨胀螺栓，将膨胀螺栓固定在基体上，再将桁架连接件与膨胀螺栓焊接固定。
4. 转轴、固定底座：底座下要垫平垫实，不得产生下沉。
临时点焊上轴承座，使转轴在同一个中心垂直于地坪面。
5. 装转门顶与转壁：转壁不应预先固定，便于调整与活扇之间的间隙。
6. 转门顶按图安装好后装转门扇，旋转门扇保持90（四扇式）或120（三扇式）夹角，转动门窗，保证上下间隙。
7. 调整转壁位置，以保证门扇与转壁之间的间隙。
8. 焊上轴承座。
上轴承座焊完后，用C25混凝土固定底座，埋入插销下壳，固定转壁。
9. 旋转检查：当底座混凝土达到设计的强度等级后，试旋转应合格。
10. 安装玻璃：试旋转满足设计要求后，在门上安装玻璃。
11. 油漆：钢质旋转门按设计要求的油漆品种和颜色的涂刷或喷涂油漆。
四、施工质量控制1. 施工过程中，严格按照施工工艺和施工标准进行操作，确保施工质量。
2. 施工材料需符合国家相关标准，并进行严格的质量检验。
3. 施工过程中，加强施工人员的安全教育，确保施工安全。
4. 施工完成后，进行质量验收，确保工程质量符合设计要求。
旋转门的安装步骤
五、安装内轨
1、将主从动轮装在内轨上并确定主从动轮位置是否在孔中心。
2、将紧固钢弧板、内轨辐条的T形螺栓提前装到内轨槽内。
3、安装内轨密封毛条，检查密封毛条是否满槽与错位。
4、检查内轨上主从动轮的状况位置，确定是否在孔的中心。
5、将内轨安装到外轨上。
6、用两端连接板和钢弧板将内轨拼接，并安装H梁，用固定螺栓紧固。
7、检查主动轮与从动轮轴线的同心度，确保主从动轮以切向运动，检查时主动轮与从动轮的轴心拉线相交。
七、安装平滑门机电梁
1、安装平滑门的悬臂。
2.安装平滑门的铝轨，对于必须提前安装的配件（变压器安装板、驱动电机安装板、平滑门轨道连接板）应在本环节安装。
3、平滑门铝轨中间必须使用刚性连接板。
4、用线坠检查平滑门的中心是否在旋转门的中心上。
7、按上述步骤安装另一侧展台。
8、安装完成后按要求检测两侧展台支架间的位置关系，并调至规定要求。
9、检测展台活动扇和固定扇门框的尺寸，对角线误差应小于2mm，高度与宽度误差应小于2mm，有误差的要调整。
10、安装展台上的固定门扇。
11、人工推动专门，检测展台与曲壁、立柱间的位置关系。
12、在展台安装符合要求的条件下，安装展台活动扇。
5、安放固定曲壁玻璃。
九、调整立柱垂直度、外弧玻璃间隙、安装外弧玻璃胶条
1、安装外弧玻璃胶条是应注意胶条的长度比玻璃缝隙稍长（约1mm），胶条接缝处连接美观，接好后用胶液粘合。
2、调整外弧玻璃间隙时，应在玻璃间隙的上下两点贴海绵胶带，防止玻璃在调节过程中相互撞击而破损。
3、调节玻璃缝隙，并安装接缝胶条。
八、安装固定曲壁玻璃、旋转弧扇
1、在外轨玻璃槽贴上缓冲胶带，在下弧夹玻璃槽内垫上缓冲垫块，准备好安装旋转弧扇和外弧玻璃的工具及垫块。

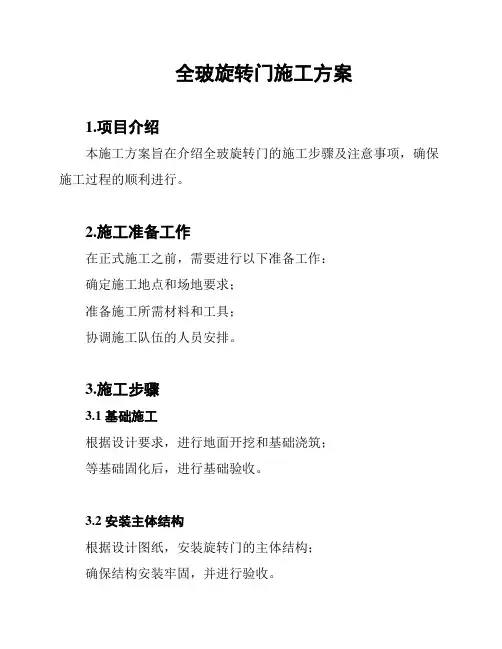

全玻旋转门施工方案
全玻旋转门施工方案
1.项目介绍
本施工方案旨在介绍全玻旋转门的施工步骤及注意事项，确保施工过程的顺利进行。
2.施工准备工作
在正式施工之前，需要进行以下准备工作：
确定施工地点和场地要求；
准备施工所需材料和工具；
协调施工队伍的人员安排。
3.施工步骤
3.1 基础施工
根据设计要求，进行地面开挖和基础浇筑；
等基础固化后，进行基础验收。
3.2 安装主体结构
根据设计图纸，安装旋转门的主体结构；
确保结构安装牢固，并进行验收。
3.3 安装玻璃门片
将玻璃门片安装在主体结构上；
确保门片安装平整、牢固，并进行验收。
3.4 安装门控系统
安装门控系统，包括电路连接和调试等；
确保门控系统正常运行，并进行验收。
3.5 完善调试和验收
对全玻旋转门进行全面调试，确保各项功能正常；
进行终验，确保施工质量符合要求。
4.施工注意事项
在施工过程中，严格遵守安全操作规程；
保持施工现场的整洁和安全；
注意施工质量控制，及时处理质量问题。
以上为全玻旋转门施工方案，希望能为您的项目提供参考。
如有任何问题，请随时与我们联系。

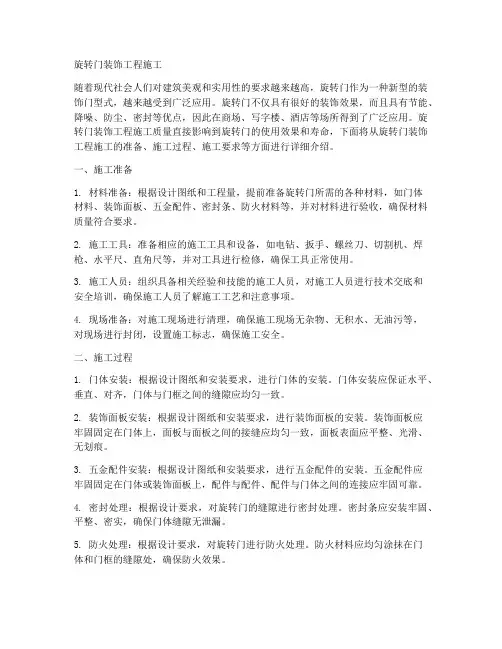

旋转门装饰工程施工
旋转门装饰工程施工随着现代社会人们对建筑美观和实用性的要求越来越高，旋转门作为一种新型的装饰门型式，越来越受到广泛应用。
旋转门不仅具有很好的装饰效果，而且具有节能、降噪、防尘、密封等优点，因此在商场、写字楼、酒店等场所得到了广泛应用。
旋转门装饰工程施工质量直接影响到旋转门的使用效果和寿命，下面将从旋转门装饰工程施工的准备、施工过程、施工要求等方面进行详细介绍。
一、施工准备1. 材料准备：根据设计图纸和工程量，提前准备旋转门所需的各种材料，如门体材料、装饰面板、五金配件、密封条、防火材料等，并对材料进行验收，确保材料质量符合要求。
2. 施工工具：准备相应的施工工具和设备，如电钻、扳手、螺丝刀、切割机、焊枪、水平尺、直角尺等，并对工具进行检修，确保工具正常使用。
3. 施工人员：组织具备相关经验和技能的施工人员，对施工人员进行技术交底和安全培训，确保施工人员了解施工工艺和注意事项。
4. 现场准备：对施工现场进行清理，确保施工现场无杂物、无积水、无油污等，对现场进行封闭，设置施工标志，确保施工安全。
二、施工过程1. 门体安装：根据设计图纸和安装要求，进行门体的安装。
门体安装应保证水平、垂直、对齐，门体与门框之间的缝隙应均匀一致。
2. 装饰面板安装：根据设计图纸和安装要求，进行装饰面板的安装。
装饰面板应牢固固定在门体上，面板与面板之间的接缝应均匀一致，面板表面应平整、光滑、无划痕。
3. 五金配件安装：根据设计图纸和安装要求，进行五金配件的安装。
五金配件应牢固固定在门体或装饰面板上，配件与配件、配件与门体之间的连接应牢固可靠。
4. 密封处理：根据设计要求，对旋转门的缝隙进行密封处理。
密封条应安装牢固、平整、密实，确保门体缝隙无泄漏。
5. 防火处理：根据设计要求，对旋转门进行防火处理。
防火材料应均匀涂抹在门体和门框的缝隙处，确保防火效果。
6. 电气安装：根据设计图纸和安装要求，进行旋转门的电气安装。
电气线路应隐藏敷设，线缆应固定牢固，接线应正确、可靠。
玻璃门的施工工艺
玻璃门的施工工艺玻璃门安装方法：1、弹线定位：根据施工图在地面上弹出玻璃门的位置及标高。
2、安装门夹：根据玻璃门扇的安装位置，安装龙骨、横梁、门夹等固定件，注意要按要求留出一定的间距。
3、安装框扇：先在门窗框上安装底轮，并调整好位置；然后再安装扇玻璃，安装玻璃前要剔清创面、垫好衬底、安装时严丝合缝，安装牢固，不能有松动。
4、安装密封条：密封条不能拉得太紧，应该做到镶嵌或粘贴牢固，压条的表面不能有起皱现象，以防氧化生锈影响美观和使用。
5、安装五金配件：最后安装门拉手、门锁等五金配件，偏心轮固定牢固，拉手对称，锁灵敏、安全可靠。
6、外观检查：对玻璃门的外观进行检查，看看有无划痕、变形等现象，开启关闭是否顺畅。
7、调试：对玻璃门进行调试，检查门窗开闭是否顺畅，有无异常响动。
8、清理：最后清理施工现场，保持干净整洁。
玻璃门的施工注意事项：1、玻璃门应选用钢化玻璃，厚度不小于8mm，安装时必须保证玻璃四边垫均匀且留有伸缩余量。
2、同一房间的玻璃门应选用厚度、型号一致的玻璃门，以确保观感一致。
3、玻璃门的颜色应尽量接近室内的装修色调，以达到协调统一的效果。
4、安装玻璃门时要注意预留的尺寸要符合要求，以确保安装牢固、平整。
5、对于需要安装钢化玻璃的施工项目，应该先对原预留洞口的尺寸进行复核，并检查预埋件的数量及位置是否正确。
6、在搬运玻璃门时应注意轻拿轻放，避免碰撞或挤压，以免造成损坏。
7、安装玻璃门时应注意垂直度及水平度，以保证安装质量和美观度。
玻璃门的施工工艺玻璃门安装方法：1、弹线定位：根据施工图在地面上弹出玻璃门的位置及标高。
2、安装门夹：根据玻璃门扇的安装位置，安装龙骨、横梁、门夹等固定件，注意要按要求留出一定的间距。
3、安装框扇：先在门窗框上安装底轮，并调整好位置；然后再安装扇玻璃，安装玻璃前要剔清创面、垫好衬底、安装时严丝合缝，安装牢固，不能有松动。
4、安装密封条：密封条不能拉得太紧，应该做到镶嵌或粘贴牢固，压条的表面不能有起皱现象，以防氧化生锈影响美观和使用。
玻璃门安装施工工艺及施工流程
一、平开玻璃门安装（1）材料要求1）玻璃：符合GB9962-1999要求，品种、类型、规格及各项性能必须符合设计要求。
2）小五金：椐据设计要求选好门合页、拉手等小五金。
3）辅助材料：如木方、玻璃胶等根据设计要求准备。
（2）主要机具电钻、气砂轮机、玻璃吸盘、钳子、水平尺、线坠等（3）作业条件1）墙、地面的饰面已施工完毕，现场已清理干净，并经验收合格。
2）门框的不锈钢或其他饰面已经完成。
门框顶部用来安装固定玻璃板的限位槽已预留好。
（4）工艺流程1）固定部分安装固定底托→安装玻璃板→注胶封口2）活动玻璃门扇安装划线→确定门窗高度→固定门窗上下横档→门窗固定→安装拉手（5）操作工艺1）固定部分安装①固定底托：不锈钢（或铜）饰面的木底托，可用木楔加钉的方法固定于地面，然后再用万能胶将不锈钢饰面板粘卡在木方上。
如果是采用铝合金方管，可用铝角将其固定在框柱上，或用木螺钉固定于地面埋入的木楔上。
②安装玻璃板：用玻璃吸盘将玻璃板吸紧，然后进行玻璃就位。
先把玻璃板上边插入门框地部的限位槽内，然后将其下边安放于木底托上的不锈钢包面对口缝内。
③注胶封口：玻璃门固定部分的玻璃板就位以后，即在顶部限位槽处和底部的底托固定处，以及玻璃板与框柱的对缝处等各缝隙处，均注胶密封。
首先将玻璃胶开封后装入打胶枪内，即用胶枪的后压杆端头板顶住玻璃胶罐的底部；然后一只手托住胶枪身，另一只手握着注胶压柄不断松压循环地操作压柄，将玻璃胶注于需要封口的缝隙端。
由需要注胶的缝隙端头开始，顺缝隙匀速移动，使玻璃胶在缝隙处形成一条均匀的直线。
最后用塑料片刮去多余的玻璃胶，用刀片擦净胶迹。
门上固定部分的玻璃板需要对接时，其对接缝应有3-5mm的宽度，玻璃板边都要进行倒角处理。
当玻璃块留缝定位并安装稳固后，即将玻璃胶注入其对接的缝隙，用塑料片在玻璃板对缝的两面把胶刮平，用刀片擦净胶料残迹。
2）活动玻璃门扇安装全玻璃活动门扇的结构没有门扇框，门扇的启闭由地弹簧实现，地弹簧与门扇的上下金属横档进行铰接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋转玻璃门施工工艺
主入口旋转门位于裙楼商业及办公主入口，采用成品无框手动四翼水晶旋转门；分格为直径3035mm，门体高度3500mm；玻璃采用8钢化超白
+1.52PVB+8钢化超白夹胶玻璃（顶板）和12钢化超白玻璃（门体）。
1.工艺流程
弹线、找规矩→安装支架及装轴定位→安装门扇→手动调试→安装控制系统→通电调试运行→安装饰面板、收边
2.操作方法
1）弹线、找规矩：根据图纸结合旋转门的实际尺寸，以建筑轴线为准，找出门中心位置，并在中心位置弹好十字控制线。
以楼层标高控制线为基准，控制门的安装高度。
2）安装支架及装轴定位
①安装支架时，应根据门的左右、前后位置尺寸，将支架与顶板的预埋件固定，并使其水平。
②装轴定位：先安装转轴，固定底座，底座下面必须垫实，防止因下沉影响门扇转动。
然后临时点焊上轴承座，并使转轴垂直于地面。
底座与上部轴承中心必须在同一垂直线上。
检查符合要求后，先将上部轴承座焊牢，再用混凝土固定
底座。
3）安装门顶与转壁：安装时，先安装上圆门顶，再安装转壁，转壁做临时固定，以便调整其与门扇的间隙。
4）安装门扇：四扇门扇应保持夹角90○，三扇门扇应保持夹角120○，且上下要留出一定宽度的间隙。
安装门扇时，按组装说明顺序组装，并吊直找正。
组装时，所有可调整部件的螺钉均拧紧至80%，其他螺钉紧固牢固，以便调试。
门扇安装后利用调整螺钉适当调整转壁与门扇之间的间隙，并用尼龙毛条密封。
5）手动调试：门体全部组装完毕后，进行手动旋转，调整各部件，使门体达到旋转平稳、力度均匀、缝隙一致、无卡阻、无噪声后，将所有螺钉逐个紧固。
紧固完后再进行试转，满足要求后，手动调试完成。
6）安装控制系统：手动调试完成后，按照组装图要求的位置、尺寸，将控制器安装到主控指箱内，把动作感应器安装在旋转门进、出口的门框上槛或吊顶内，在门入口的立框上安装防挤压感应器，在门扇的顶部安装红外线防碰撞感应器。
各控制器件安装就位后，固定牢固。
7）通电调试运行
控制系统安装完成，检查各个接线准确无误后，进行通电试运行按产品说明进行调试，一般调试分三步进行。
第一，调整旋转速度，使正常速度和慢速符合要求。
第二，调整紧急疏散、伤残人用慢速开关、急停开关、照明灯等，使其各部分动作正常、功能满足要求。
第三，调试感应系统，调整动作感应器，使行人接近入口范伟，门扇开始旋
转，离开出口后延迟一定时间停止（延迟时间按产品说明书设定）；调整防挤压感应器，使门扇与入口门柱间有人时，门立即停止转动，防止夹伤行人；调整门扇顶部的红外线防碰、撞感应器，使门扇在距人体到达一定距离时（距人体的距离按产品说明书设定，一般不大于100mm），立即停止转动；感应系统调试时应注意各感应区域范伟的调整，应严格按设计或产品说明书要求进行设定，范伟太大易造成误动作，太小易造成动作迟缓或不动作。
