界面砂浆与界面剂的区别
界面剂、黏结砂浆以及抹面砂浆技术规范
单位
性能指标
干密度
kg/m3
≤1000
分层度
mm
≤20
凝结时间
贯入阻力达到0.5Mpa时3-5h
贯入阻力达到0.5Mpa时3-5h
抗压强度
MPa
≥5.0
粘结强度
MPa
≥0.20
抗冻性
25次，﹪
质量损失≤5
强度损失≤20
收缩性能
mm/m
≤1.1
导热系数
W/mk
≤0.2
3、黏结砂浆物理性能指标
项目
单位
性能指标
干密度
kg/m3
≤1200
分层度
mm
≤20
凝结时间
贯入阻力达到0.5Mpa时3-5h
贯入阻力达到0.5Mpa时3-5h
抗压强度
MPa
≥5.0
粘结强度
MPa
≥0.20
抗冻性
25次，﹪
质量损失≤5
强度损失≤20
收缩性能
mm/m
≤1.1
导热系数
W/mk
≤0.2
抹面砂浆物理性能指标
界面剂、黏结砂浆以及抹面砂浆技术规范
1、界面剂的主要性能指标：符合表1及2要求
表1
项目
单位
指标
压剪粘结强度
原强度
MPa
≥0.7
耐水
MPa
≥0.5
耐冻融
MPa
≥0.5
表2
项目
单位
技术指标
与水泥砂浆块标准状态
≥0.70
浸水后
≥0.50
粘结强度
与聚苯板
标准状态
MPa
≥0.1且聚苯板破坏时涂刷界面完好
界面剂不能乱用，把4个作用和5个用途弄清楚，再决定怎么用
界面剂不能乱用，把4个作用和5个用途弄清楚，再决定怎么用现在很多家庭装修的第一步就是处理室内原来的墙面。
可能很多朋友会看到这样一种情况，就是我们家里的墙面和地面都会刷上很多的颜色的涂料，其实也就是目前比较常见那样的墙黄、地绿。
这些材料就是我们所说的墙固和地固。
其实墙固和地固也就是界面剂的一种升级产品。
我们家里装修，确实需要了解界面剂的作用？所以在这篇文章中，家居杂坛就来给大家解答界面剂的作用和用途。
（一）：界面剂的作用是什么？界面剂也称之为界面处理剂。
界面剂，从本质上来说，它是一种胶粘剂。
像我们所常见的界面剂，一般都是由醋酸乙烯-乙烯制作而成的。
界面剂具有很强的粘结力，优良的耐水性，优异的耐老化的性能。
一般就是用来处理墙面或者是地面等不同材料交接的面层，所以也称之为界面剂。
而界面剂常见的作用一般是如下四点。
①、作用原理。
我们使用界面剂，都是对墙体的表面或者是地面的表面，也就使物体的表面进行处理。
此时所形成的作用其实就是物理作用的吸附和包覆的作用。
同时可以实现物理化学的作用。
这样就通过材料本身的物理和化学的作用来改善材料表面或者是表层内部的物理性能和化学性能。
其实总结一下就是解决材料表面的粘结性能。
②、解决新旧两种材料之间粘结力的问题。
这里主要是针对家装中的墙面处理。
因为我们家装，那么原来的墙面都是装修过的，后期我们需要重新装修，这时就需要处理原来的墙面。
这时为了解决老墙面和新的装饰层之间粘结力的问题，就涂刷了界面剂，这也是家装中界面剂常见的作用。
其实界面剂总结一下的话，其最本质的作用就是起到了承上启下，巩固基层和装饰层之间的粘结力问题。
③、解决面层粘结力不足的问题。
这里主要是针对我们混凝土的墙面而言的。
大家都知道，对于混凝土的墙面来说，由于是通过支设模板浇筑混凝土制作而成的，所以它的表面都是非常光滑的。
而光滑的混凝土表面的粘结力是非常低的，所以为了增加混凝土表面与装修材料之间的黏结力，一般可以在墙体表面来涂刷界面剂，增加材料之间的粘结。
防水界面剂及抗裂砂浆性能

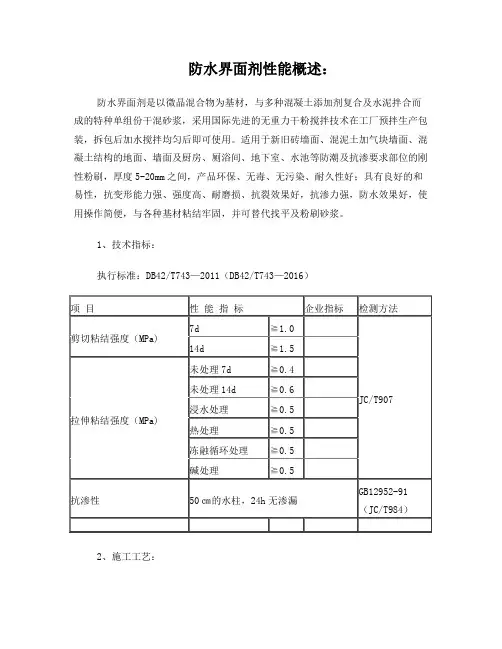

防水界面剂性能概述：防水界面剂是以微晶混合物为基材，与多种混凝土添加剂复合及水泥拌合而成的特种单组份干混砂浆，采用国际先进的无重力干粉搅拌技术在工厂预拌生产包装，拆包后加水搅拌均匀后即可使用。
适用于新旧砖墙面、混泥土加气块墙面、混凝土结构的地面、墙面及厨房、厕浴间、地下室、水池等防潮及抗渗要求部位的刚性粉刷，厚度5-20mm之间，产品环保、无毒、无污染、耐久性好；具有良好的和易性，抗变形能力强、强度高、耐磨损、抗裂效果好，抗渗力强，防水效果好，使用操作简便，与各种基材粘结牢固，并可替代找平及粉刷砂浆。
1、技术指标：执行标准：DB42/T743—2011（DB42/T743—2016）2、施工工艺：⑴施工前准备：基层面要用水充分润湿，无积水时方可施工。
防水砂浆涂抹前，基层混凝土和砂浆强度应不低于设计值的80%。
⑵基面处理：要求彻底清除基面污物,灰尘和疏松层,基层应平整结实，凹陷处、裂缝、孔洞等应用防水砂浆先行填补处理，油污处要进行清洗，若为地下防水，还要检查有没有渗漏点，如有渗漏点，要事先进行堵漏处理。
⑶砂浆搅拌：采用砂浆搅拌机或手提电钻配以搅拌杆进行现场搅拌,不能采用人工拌和。
搅拌时间比普通砂浆要延长2～3分钟,宜先预搅拌2分钟,静停2分钟后再二次搅拌，以便充分搅拌均匀。
一次搅拌量应根据抹灰速度进行调整,每次不要搅拌太多，搅拌好的砂浆要在1小时内用完。
施工中因环境温度、风力等因素影响可适量加水，以标准比例拌制的稠度为准。
涂刷料浆：干粉料:水=1:0.3；抹面料浆：干粉料:水=1:0.25。
⑷管根部、地漏口、结构转角等细部构造处，应进行增强处理。
管根部周围在基层宜剔宽深约为1㎝的槽，用防水界面剂嵌入后再涂抹防水界面剂一遍，压入一层网格布。
其上再进行一次防水界面剂抹灰。
⑸砂浆防水层施工：砂浆厚度应根据防水等级确定：地上工程宜为4～6mm；地下工程宜≥6.0mm。
防水层宜进行二至三遍抹灰施工,每层抹灰厚度为2～3mm,第一层抹灰抹完后,干燥成膜（不小于5小时）后再进行第二层抹灰。
界面剂分类及性能
界面剂分类及性能 The manuscript was revised on the evening of 2021关键词：界面剂液体界面剂混凝土界面剂挤塑板界面剂界面剂配方聚合物砂浆【界面剂词解】为促进（强化）两异类材料或两同类材料相临界面有效安全牢固粘结，在其一方（基层）界面涂施的一种类似隐形的媒介材料，一般分为单组分型和双组分型两种类型。
界面剂不能直观的或简单的理解为胶粘剂，它仅是一种处理材料表面为增加其它材料与基层材料粘结强度的媒介材料，这种材料可以认为是附加的或隐形的，更科学的应该叫它界面处理剂。
【界面剂类型】较常用的界面剂形态一般分为：乳液型界面剂、粉末型界面剂两种。
【乳液型界面剂】实际上是一种新型化学建材，它的作用是水泥砂浆粘结增强剂。
此类材料是以水基高分子材料为主要组成，并加以其他助剂而制成。
此材料与多种建筑材料如光滑混凝土、饰面砖板、挤塑板、聚苯板、岩棉板、聚氨酯面层、金属板、木材、玻璃、石材、陶瓷及塑料均有良好的粘结力，干固后其耐水、耐湿热、耐冻融、耐老化性能优良。
在施工工艺上，即可干燥粘结，也可潮湿施工，因为水基胶种，又不污染环境和安全无毒，施工工艺简便，用料很省。
特别对于新、老混凝土界面的结合优点尤为突出。
这些特点使该材料在旧建筑物改造，建筑、外墙保温、装饰装修、防潮防水、构件修补等许多方面获得广泛的应用。
按其组成或使用部位应用习惯等又分为单组份和双组份两种，双组份产品需按比例掺加水泥等无机胶凝材料或骨料与胶液伴和后使用。
【粉末型界面剂】由水泥等无机胶凝材料、填料、聚合物胶粉和相关的外加剂组成的干粉状产品，进入工地按比例掺水伴和后使用。
【界面剂指标】JC/T907-2002《混凝土界面处理剂》指标要求DBJ01-97-2005《居住建筑节能保温工程施工质量验收规范》指标要求【界面剂配方】干粉界面剂参考配方【液体界面剂品种】就其作用功能而言，性能较好的高分子乳液种均可作为混凝土界面剂、保温界面剂使用，但为了使性能更加全面，国内出现了一些专门的混凝土界面剂品种。
防水界面剂及抗裂砂浆性能
防水界面剂性能概述：防水界面剂是以微晶混合物为基材，与多种混凝土添加剂复合及水泥拌合而成的特种单组份干混砂浆，采用国际先进的无重力干粉搅拌技术在工厂预拌生产包装，拆包后加水搅拌均匀后即可使用。
适用于新旧砖墙面、混泥土加气块墙面、混凝土结构的地面、墙面及厨房、厕浴间、地下室、水池等防潮及抗渗要求部位的刚性粉刷，厚度5-20mm 之间，产品环保、无毒、无污染、耐久性好；具有良好的和易性，抗变形能力强、强度高、耐磨损、抗裂效果好，抗渗力强，防水效果好，使用操作简便，与各种基材粘结牢固，并可替代找平及粉刷砂浆。
1、技术指标：执行标准：DB42/T743—2011(DB42/T743—2016)2、施工工艺：⑴施工前准备：基层面要用水充分润湿，无积水时方可施工。
防水砂浆涂抹前，基层混凝土和砂浆强度应不低于设计值的80%。
⑵基面处理：要求彻底清除基面污物,灰尘和疏松层，基层应平整结实，凹陷处、裂缝、孔洞等应用防水砂浆先行填补处理，油污处要进行清洗，若为地下防水，还要检查有没有渗漏点，如有渗漏点，要事先进行堵漏处理。
⑶砂浆搅拌：采用砂浆搅拌机或手提电钻配以搅拌杆进行现场搅拌，不能采用人工拌和。
搅拌时间比普通砂浆要延长2〜3分钟，宜先预搅拌2分钟，静停2分钟后再二次搅拌，以便充分搅拌均匀。
一次搅拌量应根据抹灰速度进行调整，每次不要搅拌太多，搅拌好的砂浆要在1小时内用完。
施工中因环境温度、风力等因素影响可适量加水,以标准比例拌制的稠度为准。
涂刷料浆：干粉料:水=1:0.3；抹面料浆：干粉料:水=1:0.25。
⑷管根部、地漏口、结构转角等细部构造处，应进行增强处理。
管根部周围在基层宜剔宽深约为1cm的槽，用防水界面剂嵌入后再涂抹防水界面剂一遍，压入一层网格布。
其上再进行一次防水界面剂抹灰。
⑸砂浆防水层施工：砂浆厚度应根据防水等级确定：地上工程宜为4〜6mm；地下工程宜26.0mm。
防水层宜进行二至三遍抹灰施工，每层抹灰厚度为2〜3mm,第一层抹灰抹完后，干燥成膜（不小于5小时）后再进行第二层抹灰。
界面砂浆和界面剂的区别
界面剂的特点界面剂是一种胶粘剂，具有超强的粘接力，优良的耐水性，耐老化性。
提高抹灰砂浆对基层的粘结强度可有效避免抹灰层空鼓，脱落，收缩开裂等问题。
高效界面剂专用于混凝土和水泥的就地面处理，主要用于公路、路桥、地铁，混凝土、加气混凝土、灰砂砖及粉煤灰砖等。
界面剂混凝土界面剂与旧混凝土基层的相容性好、干燥快、渗透力强、与基层结合牢固用于处理等表面，解决由于这些表面吸水性强或光滑引起界面不易粘接，致使抹灰层空鼓、开裂、剥落等。
可以大大增强新旧混凝土之间以及混凝土与抹灰砂浆的粘结力。
可以取代传统混凝土表面的凿毛工序，改善加气混凝土表面抹灰工艺，是现代建筑及装饰施工不可缺少的配套材料。
高效界面剂通常使用于混凝土表面，因为混凝土表面过于光滑。
通过使用这个产品，可以使基层表面变得粗糙、可增加对基层的粘结力、避免抹灰层空鼓起壳，从而代替人工凿毛处理工艺。
其具有很强的渗透性，能够充分浸润进层材料表面，提高新抹腻子与基层材料的吸附力增加粘结能力。
也可直接刷与地面材料背部，具体依据材料来定。
界面砂浆的特点界面保温砂浆是由高分子聚合物乳液与助剂配制成的界面剂与水泥和中砂按一定比例拌合均匀制成的。
界面砂浆用以改善基层或保温层表面粘结性能的聚合物砂浆。
1、能封闭基材的孔隙，减少墙体的吸收性，达到阻缓、降低轻质砌体抽吸覆面砂浆内水分，保证覆面砂浆材料在更佳条件下粘结胶凝;2、固结，提高基材表面强度，保证砂浆的粘结力;3、担负砌体与抹面的粘结搭桥作用，保证使上墙砂浆与砌体表面更易结合成一个牢固的整体;4、具有永久粘结强度，不老化、不水化及不形成影响耐久粘结的膜性结构;5、免除抹灰前的二次浇水工序，避免墙体干缩。
界面剂
界面剂
一、产品简介
界面剂叫界面处理剂，是一种胶粘剂，具有超强的粘接力、优良的耐水性、耐老化性。
既能牢固地粘结基层，其表面又能很好地被新的胶粘剂牢固粘结的，具有双向亲和性。
能提高抹灰砂浆对基层的粘结强度，可有效避免抹灰层空鼓、脱落、收缩开裂等问题。
二、应用范围
用于粘贴挤塑板时背面、侧面及基层的涂刷；具有极强的基面浸润和粘接性能，耐水、耐湿热、耐冻融老化、抗下垂。
三、性能：含有多种矿物质及高分子成分。
它与挤塑板的粘结强度超过板本身的粘结力≥0.4Mpa。
在挤塑板表面形成的胶膜有一定的柔性，不会出现龟裂纹，涂刮0.5-1mm即可改善挤塑板表面光滑、不易与水泥砂浆粘接的问题。
易在挤塑板表面形成较均匀的膜壳，易于进行挤塑板粘贴施工。
四、使用方法：
1、胶料配制稠度以刮到挤塑板上不流坠、不透底、且能刮开为宜。
2、将配制好的胶料用刮板刮于挤塑板表面，注意用力要均匀，使胶料均匀分布在板的表面。
3如遇空气干燥、气温较高、阳光直射时，可以先将挤塑板表面湿润后再进行胶料涂刮。
4、粘贴挤塑板在基层胶料未干燥的情况下，将粘接砂浆均匀涂抹在
挤塑板上，粘于基层。
五、用量：用胶量0.8-1kg/m2，
六、注意事项：1、胶料随拌随用，一次拌料不宜过多，在2－3小时内用完。
胶料配制后放置时间超过规定时间严禁使用。
2、施工时的环境温度不能低于5℃，防止受冻。
3、冬季施工应选择防冻型粘接剂。
4、涂刮胶料的挤塑板表面不能有油污、明水、结冰。
七、储存：应放在阴凉干燥的库房内（≥5℃）,储存期为半年。
玻化微珠技术规范
六、无机玻化微珠双组份外保温系统基本构造
基层 墙体
无机玻化微珠双组份外保温系统基本构造 界面剂① 保温层② 抗裂防护层③ 饰面层④
性能指标
项目
≥120
干密度
≥98.0 浆料密度
≥1.6
抗压强度
≥40
粘结强度
1.0
导热系数
/
软化系数
/
初/终凝时间
单位
Kg/m3 Kg/m3 Kpa Kpa w/m•k －
h
性能指标
≤300 ≤680 ≥300 ≥100 ≤0.07 ≥0.6 ≥4/≤12
性能说明：岩棉板容易吸潮受湿，岩棉板里含有岩棉丝，岩棉丝不易溶解，岩棉板在施工时，
二、保温专用界面剂性能指标：
专用界面剂剪压 粘接强度
项目 原强度 耐水 耐冻融
单位 MPa MPa MPa
指标 ≥0.7 ≥0.5 ≥0.5
三、憎水半硬质岩棉板与无机玻化微珠（双组分）保温浆料性能指标：
项目 岩棉板密度 憎水率 酸度系数 压缩强度 质量吸湿率
/ /
单位 Kg/ m3 ％ － Mpa ％ / /
构造示意图
混凝土 墙及各 种砌体
墙
界面砂浆
无机玻化 微珠双组 份保温浆
料 （3.5 ㎝
厚）
嵌分格条→ 第一遍抗裂砂浆
（2-3 ㎜）→ 压入钢丝网（耐 碱玻纤网格布）
→ 第二遍抗裂砂浆
（1-2 ㎜）
①
②
弹性 涂料或瓷 ③
界面处理剂简介及配方举例
界面剂简介及配方举例混凝土界面胶黏剂又称混凝土界面剂、界面处理剂等，简称界面剂，是应用于增强混凝土表面性能或赋予混凝土表面所需要的功能的一种表面处理材料。
界面剂主要用于处理混凝土、加气混凝土、灰砂砖及粉煤灰砖等表面，解决由于这些表面吸水特性或光滑引起界面不易黏结，抹灰层空鼓、开裂、剥落等问题，可以大大增强新旧混凝土之间以及混凝土与抹灰砂浆的黏结力。
可以取代传统混凝土表面的凿毛工序，改善加气混凝土表面抹灰工艺，从而提高工程质量，加快施工进度、降低劳动强度，是现代施工不可缺少的配套材料。
界面剂是基于以下诸原因而得以研制与应用的：①混凝土在施工时模板造成的表面光滑状态，影响抹面砂浆的黏结力并导致抹面层的空鼓与脱落等；②对加气混凝土墙面进行抹灰时，墻体吸水性大，吸水速度快，使界面处的砂浆强度降低，亦会导致砂浆层的空鼓与脱落，并对其后的工序产生影响：③轻质多孔砌块和建筑节能材料则会由于吸水特性或表面光滑状态而引起黏结不牢、抹灰层空鼓、开裂、剥落等质量问题；④外墙面砖、马赛克等贴面材料需要翻新时，往往需要人工将原有材料凿除，然后进行凿毛处理，该做法功效低，劳动强度大，并产生噪音和灰尘，对周围环境产生恶劣影响；⑤某些结构加固的混凝土，加固后的新旧混凝土结合面之间的黏结强度一般仅为整浇混凝土的50%左右，从而降低了加固的混凝土结构的抗拉与抗剪强度。
以上这些问题通过界面剂的使用能够得到很好的解决。
一、界面剂原理与分类㈠界面剂的应用原理界面剂的主要原理是利用界面剂中的聚合物与混凝土面层之间的黏结。
即利用聚合物对混凝土面层通过机械固定与锚定以及物理固定作用，而得到一个比仅用水泥基材料高得多的黏结强度和拉伸强度的新表面粗糙涂层。
由于该涂层既与原有墙体表面的黏结力很高，而其自身所形成的涂层表面又非常粗糙而易于在其上进一步黏结新的材料，从而形成一个具有双向良好黏结性能的过渡层。
㈡界面剂的分类界面处理剂按材料进行分类可分为有机（水溶性环氧树脂、丙烯酸、VAE乳液等）、无机、有机与无机复合三大类；按成品形态可分为固态、液态、固液双组分三种。
界面剂分类及性能
关键词：界面剂液体界面剂混凝土界面剂挤塑板界面剂界面剂配方聚合物砂浆【界面剂词解】为促进（强化）两异类材料或两同类材料相临界面有效安全牢固粘结，在其一方（基层）界面涂施的一种类似隐形的媒介材料，一般分为单组分型和双组分型两种类型。
界面剂不能直观的或简单的理解为胶粘剂，它仅是一种处理材料表面为增加其它材料与基层材料粘结强度的媒介材料，这种材料可以认为是附加的或隐形的，更科学的应该叫它界面处理剂。
【界面剂类型】较常用的界面剂形态一般分为：乳液型界面剂、粉末型界面剂两种。
【乳液型界面剂】实际上是一种新型化学建材，它的作用是水泥砂浆粘结增强剂。
此类材料是以水基高分子材料为主要组成，并加以其他助剂而制成。
此材料与多种建筑材料如光滑混凝土、饰面砖板、挤塑板、聚苯板、岩棉板、聚氨酯面层、金属板、木材、玻璃、石材、陶瓷及塑料均有良好的粘结力，干固后其耐水、耐湿热、耐冻融、耐老化性能优良。
在施工工艺上，即可干燥粘结，也可潮湿施工，因为水基胶种，又不污染环境和安全无毒，施工工艺简便，用料很省。
特别对于新、老混凝土界面的结合优点尤为突出。
这些特点使该材料在旧建筑物改造，建筑、外墙保温、装饰装修、防潮防水、构件修补等许多方面获得广泛的应用。
按其组成或使用部位应用习惯等又分为单组份和双组份两种，双组份产品需按比例掺加水泥等无机胶凝材料或骨料与胶液伴和后使用。
【粉末型界面剂】由水泥等无机胶凝材料、填料、聚合物胶粉和相关的外加剂组成的干粉状产品，进入工地按比例掺水伴和后使用。
【界面剂指标】JC/T907-2002《混凝土界面处理剂》指标要求DBJ01-97-2005《居住建筑节能保温工程施工质量验收规范》指标要求【界面剂配方】干粉界面剂参考配方【液体界面剂品种】就其作用功能而言，性能较好的高分子乳液种均可作为混凝土界面剂、保温界面剂使用，但为了使性能更加全面，国内出现了一些专门的混凝土界面剂品种。
就其包装而言，有双组分型与单组分型，就其组分而言，有环氧乳液型、EVA乳液型、丙烯酸乳液型及其他高分子乳液型等。
