鼓风机检修及工作原理
鼓风机岗位技术操作规程（三篇）
鼓风机岗位技术操作规程1. 鼓风机的基本知识1.1 鼓风机的定义鼓风机是一种能够将气体压缩或吸入的设备，通过机械能将动力转化为气体的动能，将气体输送到指定位置。
1.2 鼓风机的分类鼓风机可分为离心鼓风机和轴流鼓风机两种类型，各有不同的工作原理和应用场景。
2. 鼓风机的工作原理2.1 离心鼓风机的工作原理离心鼓风机通过转子的旋转产生的离心力，将气体从进口处吸入，然后通过离心力的作用将气体压缩，并输送到出口处。
2.2 轴流鼓风机的工作原理轴流鼓风机通过叶轮的旋转产生的气流，将气体沿着轴线方向无阻力地吸入和排出，实现气体的输送。
3. 鼓风机的安全操作规程3.1 操作前的准备3.1.1 检查设备及防护装置的完好性，确保鼓风机能正常工作。
3.1.2 清理设备周围的杂物和易燃物，确保工作环境的清洁和安全。
3.1.3 穿戴个人防护装备，包括安全鞋、耳塞、防护眼镜等。
3.2 操作时的注意事项3.2.1 遵守设备操作指南，按照正确的操作步骤进行操作。
3.2.2 注意操作时的姿势，保持身体平稳，不要随意触摸设备部件。
3.2.3 注意观察设备运行情况，如有异常及时停机检修。
3.2.4 在操作过程中不得随意改变设备的工作参数，如压力、温度等。
3.3 操作后的清理与维护3.3.1 操作结束后，及时清理设备，保持设备的清洁。
3.3.2 定期对设备进行维护和保养，包括润滑油更换、零部件检修等。
3.3.3 停机后及时断开电源和其他能源，确保设备的安全。
4. 鼓风机的故障排除与维修技术4.1 常见故障及排查方法4.1.1 鼓风机运行时噪音大：检查轴承是否损坏，是否需要更换或润滑。
4.1.2 鼓风机无法正常启动：检查电源是否接通，电机是否受损。
4.1.3 鼓风机运转过热：检查冷却系统是否正常工作，风叶是否受阻等。
4.2 鼓风机的常见维修方法4.2.1 更换损坏的轴承、风叶等零部件。
4.2.2 对电机进行维修或更换。
4.2.3 清洗设备内部并保持设备干净。
【专业知识】鼓风机工作原理
【专业知识】鼓风机工作原理【学员问题】鼓风机工作原理？【解答】离心式鼓风机的工作原理与离心式通风机相似，只是空气的压缩过程通常是经过几个工作叶轮（或称几级）在离心力的作用下进行的。
鼓风机有一个高速转动的转子，转子上的叶片带动空气高速运动，离心力使空气在渐开线形状的机壳内，沿着渐开线流向风机出口，高速的气流具有一定的风压。
新空气由机壳的中心进入补充。
单级高速离心风机的工作原理是：原动机通过轴驱动叶轮高速旋转，气流由进口轴向进入高速旋转的叶轮后变成径向流动被加速，然后进入扩压腔，改变流动方向而减速，这种减速作用将高速旋转的气流中具有的动能转化为压能（势能），使风机出口保持稳定压力。
从理论上讲，离心鼓风机的压力-流量特性曲线是一条直线，但由于风机内部存在摩擦阻力等损失，实际的压力与流量特性曲线随流量的增大而平缓下降，对应的离心风机的功率-流量曲线随流量的增大而上升。
当风机以恒速运行时，风机的工况点将沿压力-流量特性曲线移动。
风机运行时的工况点，不仅取决于本身的性能，而且取决于系统的特性，当管网阻力增大时，管路性能曲线将变陡。
风机调节的基本原理就是通过改变风机本身的性能曲线或外部管网特性曲线，以得到所需工况。
变频调控原理与特性：随着科技的不断发展，交流电机调速技术被广泛采用。
通过新一代全控型电子元件，用变频器改变交流电机的转速方式来进行风机流量的控制，可以大幅度减少以往机械方式调控流量造成的能量损耗。
变频调节的节能原理：当风量需从Q1减少到Q2时，如果采用节流调节法，工况点由A到B，风压增加到H2，轴功率P2下降，但减少的不太多。
如果采用变频调节方式，风机工况点由A到C，可见在满足同样风量Q2情况下，风压H3将大幅度下降，功率P3随着显著减少。
节省的功率损耗△P=△HQ2与面积BH2H3C成正比。
由以上分析可知，变频调节是一种高效的调节方式。
鼓风机采用变频调节，不会产生附加压力损失，节能效果显著，调节风量范围0%～100%，适合调节范围宽，且经常处于低负荷下运行的场合。
鼓风机的工作原理
鼓风机的工作原理
鼓风机是一种用于产生空气流动的机械装置。
其主要工作原理是利用
叶轮或风叶将空气吸入并压缩，以产生压力并使空气流动。
辅助器材如出
租车变速箱低速挡闯关、电器元件等都需要鼓风机来配合，一起随着技术
的提高和推进，鼓风机逐渐成为了一种不可或缺的工业用机械设备之一。
鼓风机的具体工作原理如下：
1.吸入空气：
鼓风机内部设置有叶轮或风叶，其可以旋转并将空气吸入机器内部。
2.压缩空气：
当叶轮或风叶旋转时，它们将空气压缩并向前推进，从而产生风压和
风速，使空气流动。
3.排出空气：
经过鼓风机内部的压缩和推动，空气被推向出口处，从而形成一股空
气流动。
4.控制流量：
通过调节叶轮或风叶的转速和启动电机来控制空气流量和压力。
总之，鼓风机在工业生产中起到了举足轻重的作用，特别是在冶金、
化工、建材、电力、水泥等行业中，鼓风机更是必不可少的机械设备之一。

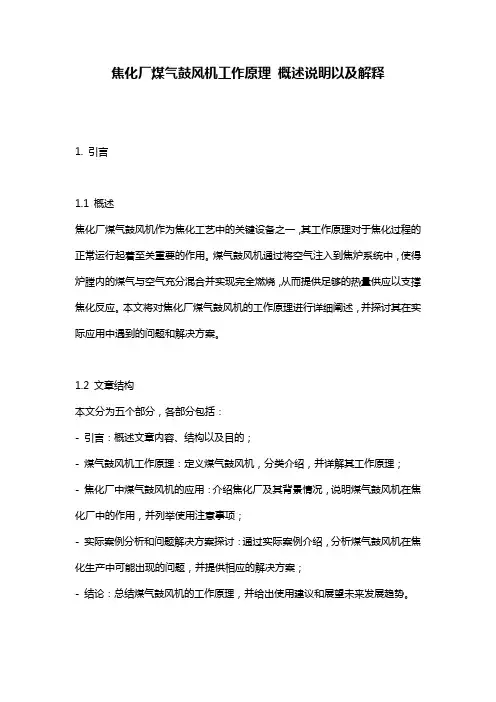

焦化厂煤气鼓风机工作原理_概述说明以及解释
焦化厂煤气鼓风机工作原理概述说明以及解释1. 引言1.1 概述焦化厂煤气鼓风机作为焦化工艺中的关键设备之一，其工作原理对于焦化过程的正常运行起着至关重要的作用。
煤气鼓风机通过将空气注入到焦炉系统中，使得炉膛内的煤气与空气充分混合并实现完全燃烧，从而提供足够的热量供应以支撑焦化反应。
本文将对焦化厂煤气鼓风机的工作原理进行详细阐述，并探讨其在实际应用中遇到的问题和解决方案。
1.2 文章结构本文分为五个部分，各部分包括：- 引言：概述文章内容、结构以及目的；- 煤气鼓风机工作原理：定义煤气鼓风机，分类介绍，并详解其工作原理；- 焦化厂中煤气鼓风机的应用：介绍焦化厂及其背景情况，说明煤气鼓风机在焦化厂中的作用，并列举使用注意事项；- 实际案例分析和问题解决方案探讨：通过实际案例介绍，分析煤气鼓风机在焦化生产中可能出现的问题，并提供相应的解决方案；- 结论：总结煤气鼓风机的工作原理，并给出使用建议和展望未来发展趋势。
1.3 目的本文的目的是为读者提供对焦化厂煤气鼓风机工作原理的全面了解，包括其定义、分类以及详细工作原理的阐述。
同时，也希望通过实际案例分析，探讨在焦化生产中可能出现的问题及其解决方案。
最后，根据对工作原理和实际应用经验的总结归纳，给出使用建议并展望未来发展趋势，以便读者更好地应用和了解该设备。
通过阅读本文，读者将能够深入理解煤气鼓风机的工作原理以及在焦化厂中的重要性，并能够更好地运用于实际生产中。
2. 煤气鼓风机工作原理2.1 煤气鼓风机定义煤气鼓风机是一种用于增加或维持燃烧设备供氧量的设备。
它通过将空气或氧气吹入炉膛，提供足够的氧气支持火焰燃烧过程。
煤气鼓风机通常由电动机、叶轮、出口和进口等部分组成。
2.2 煤气鼓风机分类根据其工作原理和结构特点，煤气鼓风机可以分为离心式鼓风机和轴流式鼓风机两种主要类型。
离心式鼓风机：该型号的鼓风机以空心叶轮为核心，通过旋转产生的离心力将外界空气吸入，并沿着离心方向进行压缩和放大。
高炉的“心脏”—鼓风机原理及问题处理案例分析
高炉的“心脏”—鼓风机原理及问题处理【案例概述】鼓风机通过吸进大量空气经过加压，增大了空气的压力，从而形成一定的压力和流量的气体。
经过风压以及风量调节之后，输入到高炉的一种动力机械。
鼓风机的作用：高炉冶金生产中需要大量的氧气作为化学反应的原料，从而为高炉中的烧结矿料能充分燃烧。
鼓风机通过吸入大量空气进行加压，形成一定的风压和风量，最终输入高炉中燃烧。
高炉鼓风机是高炉生产运行的关键，从高炉的英文名称“BlastFurnace”可以看出，Blast指的就是鼓风的意思。
可以说，高炉鼓风机就是高炉的心脏，为高炉运行提供源源不断地动力。
实际生产中经常说的“有风才有铁”就是这个道理。
按照目前的国内高炉实际运行情况估计，国内高炉保守数量900座，风机数量与高炉数量比例1.2，那么鼓风机数量在1080台左右。
提高鼓风机的效率、稳定率对于国内炼铁工业的稳定和成本控制具有十分关键的意义。
一、分类鼓风机的类型很多，按照鼓风机的动力类型、气流方向等进行划分，可以分为以下几种：1.驱动类型:对大容量高炉鼓风机组，通常分为汽动机组和电动机组，电动鼓风机组由电动机驱动风机运转，对厂区电力系统的稳定性要求较高；汽动鼓风机组由汽轮机驱动风机运转，对汽轮机、锅炉及其辅机系统的稳定性要求较高。
2.气体流动方向分为罗茨式鼓风机、轴流式鼓风机、离心式鼓风机。
二、风机选型目前国内外的高炉鼓风机均采用叶片式风机,主要有离心式和轴流式两大类。
离心鼓风机具有结构简单,运行可靠,设计点效率高,噪声较小等优点；轴流式鼓风机具有结构紧凑、体积小、重量轻、负荷调节性好、使用范围宽、风机转动惯量小、电机易启动等特点,所以在大型化和现代化高炉上被广泛使用。
离心式鼓风机结构简单,安全可靠,但其体积庞大,转子特重,安装和维护不方便,电机的启动也非常困难。
另外还要附加盘车等辅助装置,使成本提高,所以在大型高炉上通常不采用该种风机。
但是,使用离心式鼓风机可以比使用轴流式风机少用一台风机和电机,减少设备的一次性投入,运行3年左右即可收回购买轴流式风机多支出的投资。
鼓风机基本工作原理
鼓风机基本工作原理
鼓风机的基本工作原理是利用电动机或者燃气发动机的动力带动叶轮高速旋转，产生高压气流从出口处排出。
其工作原理主要包括以下几个步骤：
1. 电动机或者燃气发动机启动：通过给电动机或者燃气发动机供电或者点火，将其启动并提供动力。
2. 动力传递至鼓风机：启动的电动机或者燃气发动机转动轴与鼓风机的轴通过传动带或者齿轮连接，将动力传递给鼓风机。
3. 叶轮旋转产生气流：鼓风机中的叶轮随着轴的转动高速旋转，叶轮上的叶片将空气抓取并推到出口处。
4. 压缩空气排出：叶轮旋转带动空气运动，形成高速气流，此时气流会进入鼓风机的螺旋壳体。
壳体内的设计使气流能够在增压的同时被反向转向，使出口处排出高压气流。
总结起来，鼓风机的基本工作原理就是通过电动机或者燃气发动机提供动力，将其传递给鼓风机叶轮，使叶轮高速旋转，进而产生高压气流从出口处排出。
这种工作原理使得鼓风机在很多领域可以用于增压、通风、气体输送等应用。
汽车鼓风机的工作原理
汽车鼓风机的工作原理
汽车鼓风机是通过电动机驱动叶轮进行旋转，从而产生气流和风扇噪音。
它的工作原理可以分为以下几个步骤：
1. 电源供电：当汽车发动机工作时，汽车鼓风机通过电源供电系统获得电能。
2. 电动机驱动：电源供电后，电动机开始工作。
电动机通常是由直流电动机构成，它会将电能转化为机械能。
3. 风扇旋转：电动机的旋转运动被传递给连接在其轴上的叶轮。
随着电动机的转动，叶轮也开始旋转。
4. 气流生成：旋转的叶轮会带动周围空气产生旋转运动，形成较高的流速。
流速越高，风扇提供的气流量就越大。
5. 气流输送：旋转的叶轮将气流推送到鼓风机的出风口。
这种气流可以被引导到汽车的内部，为车内乘客提供舒适的通风和空调效果。
总的来说，汽车鼓风机通过电动机的旋转驱动叶轮产生气流，从而形成通风和冷气送风效果。
鼓风机维修内容
鼓风机维修内容鼓风机是一种常用的工业设备，它主要用于产生气流，带动物料或气体进行输送或处理。
然而，由于长时间的工作和各种原因，鼓风机难免会出现一些故障或需要维修的情况。
本文将介绍一些常见的鼓风机维修内容，帮助工程师或维修人员更好地了解和解决鼓风机故障。
一、鼓风机噪音过大鼓风机噪音过大主要是由于鼓风机内部零部件磨损、不平衡或松动等问题导致。
解决此问题的方法如下：1.检查鼓风机的传动系统、轴承、齿轮和电机等部件是否正常运转，并进行必要的润滑和紧固。
2.检查鼓风机的进、出气口和管道是否存在漏风、堵塞或振动等现象，并及时修复。
3.对于老化严重的鼓风机，建议更换新的零部件或整机。
二、鼓风机温度过高鼓风机温度过高主要是由于鼓风机内部摩擦、进气温度过高或润滑不良等原因导致。
解决此问题的方法如下：1.检查鼓风机的进、出气口和管道是否存在堵塞或漏风现象，及时2.检查鼓风机的润滑系统是否正常，并对需要加油或更换油液的部件进行操作。
3.检查鼓风机的进气口是否存在过高温度的气体，如存在，建议增加降温系统或更换进气口位置。
三、鼓风机压力异常鼓风机压力异常主要是由于鼓风机内部零部件磨损、堵塞或管道漏风等问题导致。
解决此问题的方法如下：1.检查鼓风机的进、出气口和管道是否存在漏风、堵塞或振动等现象，并及时修复。
2.检查鼓风机的过滤系统是否正常，并清洗或更换过滤器。
3.检查鼓风机的进、出气口位置是否合理，如需更改位置，请进行必要的调整。
四、鼓风机电机故障鼓风机电机故障主要是由于电机线圈烧毁、电机轴承损坏或电气控制系统故障等原因导致。
解决此问题的方法如下：1.检查鼓风机电机的电气控制系统是否正常，如存在故障，及时修2.检查鼓风机电机的轴承是否正常，并进行必要的润滑和更换。
3.检查鼓风机电机的线圈是否短路或断路，如有问题，建议更换新的电机。
鼓风机维修需要对鼓风机内部结构和工作原理有一定的了解，根据具体问题进行细致的检查和维修。
同时，定期进行鼓风机的保养和维护，可以有效地延长鼓风机的使用寿命，降低故障率，提高工作效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
鼓风机转速自动控制原理
如图所示：
空调ECU根据室内 温度、环境温度、 阳光强度、设定温 度等，自动控制鼓 风机的转速。一般 来说，室内温度越 高、阳光越强，鼓 风机转速就越高。
检修方案
鼓风机的检修
1、首先检查线束书否松动 2、检查保险丝 正常：进行下一步 异常：更换 3、检查鼓风机开关是否损坏
检查鼓风机电路
• 检查电源线T6G/2 • 检查低速档线路 T6G/5~T4A/3 • 检查中低速线路 T6G/4~T4A/2 • 检查中高速线路 T6G/3~T4A/4 • 检查高速线路T6G/1~T4G/1 • 检查搭铁线和V2/1~T4A/1
Thank you!!
鼓风机的工作原理及故障检修
2012年3月26日
鱼骨图
风机控制 电阻器损 坏
开关损坏
熔断丝烧断
鼓风机不工 作
配线松脱 或是断落
风机电动机 损坏
工作原理鼓风机控制系统的组来自：• 鼓风机控制系统包括温度设定键、车外 温度传感器、车内温度传感器、阳光传 感器、蒸发器温度传感器、水温传感器、 空调自动控制单元、功率晶体管、超高 速继电器、风机电阻器、鼓风机电动机、 加热继电器
