第09章别克电气元件位置图3
第09章别克全车电路图8
十三、喇叭系统电路图喇叭系统电路图如图9-2-150所示。
图9-2-150（a）喇叭电路图9-2-150（b）喇叭电路图十四、防盗系统电路图防盗系统电路图如图9-2-151所示。
图9-2-151 防盗系统电路十五、辅助设备供电系统电路图维持辅助设备供电（Retained Accessory Power,RAP）系统的电路如图9-2-152和图9-2-153所示。
图9-2-152 维持辅助设备供电（RAP）电路图图9-2-153 维持辅助设备供电（RAP）电路图-电路单元15、门锁、搭铁十六、固定窗系统电路图除雾器电路如图9-2-154所示，自动日-夜镜电路如图9-2-155所示。
图9-2-154 除雾器电路图HV AC控制总成、外后视镜、后窗除雾继电器和后窗除雾器图9-2-155 自动日-夜镜系统电路图十七、车门系统（电动车窗、电动门锁和外部镜）电路图电动车窗电路图如图9-2-156和图9-2-157所示，门锁电路如图9-2-158~图9-2-160所示，外部镜电路如图9-2-161所示。
图9-2-156 电动车窗电路图-供电、搭铁、车窗开关和调速电动机图9-2-157 电动车窗电路图-车窗开关和调速电动机图9-2-158 门锁电路图-自动门锁输入图9-2-159 门锁电路图-自动门锁输入图9-2-160 门锁电路-自动门锁输出图9-2-161 外部镜电路图十八、电动座椅系统电路图上海别克轿车电动座椅系统电路图如图9-2-162和图9-2-164所示。
图9-2-162 电动座椅电路图-电路单元140：驾驶员座椅图9-2-163 电动座椅电路图-电路单元140：乘员座椅图9-2-164 后舱盖释放系统电路。
第09章别克全车电路图7
九、风窗刮水冲洗系统及音响系统线路图风窗刮水冲洗系统及音响系统线路图见图9-2-112~图9-2-116所示。
图9-2-112 风窗刮水冲洗系统线路-保险丝盒、风窗刮水冲洗开关、泵和电动机G201图9-2-113 音响系统电路-供电、搭铁、大灯开关和收音机图9-2-114 音响系统电路-扬声器RPO UQ3图9-2-115 音响系统电路图-后窗天线和收音机天线组件图9-2-116 音响系统电路-供电、搭铁和收音机控制开关（后）十、车身控制系统电路图车身控制系统电路图如图9-2-117~图9-2-141所示。
图9-2-117 车身控制模块线路图-供电/搭铁、RPA和TCS图9-2-118 车身控制模块电路图-外部灯和喇叭图9-2-119 车身控制模块电路图-PASS KEY、TCS和串行数据图9-2-120 车身控制模块电路图-音响警告信号输入图9-2-121 车身控制模块电路图-内部灯输入图9-2-122 车身控制模块电路图-内部灯输出和行李箱微开输入图9-2-123 车身控制模块电路图-内部灯输出图9-2-124 车身控制模块电路图-自动门锁输入图9-2-125 车身控制模块电路图-自动门锁输出图9-2-126 车身控制系统电路图图9-2-127 RCDLR与BCM之间的连接电路图图9-2-128 门锁蓄电池供电电路图9-2-129 门控灯蓄电池供电线路图9-2-130 门锁执行器搭铁线路图9-2-131 门控灯线路与搭铁短路诊断电路图图9-2-132 倒车灯控制电路图9-2-133 倒车灯控制电路图9-2-134 自动变光控制模块线路图9-2-135 电控牵引力控制开关与BCM连接线路图9-2-136 喇叭继电器与BCM连接电路图9-2-137 PASS-KEY电路图9-2-138 点火钥匙电路图9-2-139 RFA连接线路图9-2-140 驾驶员侧门开锁继电器线路图图9-2-141 后舱盖系统电路图十一、仪表板系统电路图仪表板系统电路图如图9-2-142~图9-2-145所示。
别克全车电路图
十九、共用线路上海别克轿车配电电路如图9-2-165~图9-2-200所示。
图9-2-165 配电电路-蓄电池，UAWJB发动机罩内辅助设备接线盒和保险丝盒图9-2-166 配电电路-GLX车型的RAP继电器、UAWJB、点火开关和保险丝盒图9-2-167 配电电路-GL车型的RAP继电器、UAWJB、点火开关和保险丝盒图9-2-168 配电电路-UAWJB、点火开关和保险丝盒图9-2-169 配电电路-UAWJB和G117图9-2-170 配电电路-GLX车型的UAWJB、EBCM/EBTCM和保险丝盒图9-2-171 配电电路-GL车型的UAWJB、EBCM/EBTCM和保险丝盒图9-2-172 配电电路-UAWJB、PNP开关、发电机、自动灯控制模块和大灯开关图9-2-173 配电电路-UAWJB发动机罩内辅助设备接线盒图9-2-174 配电电路-UAWJB、后制动信号灯开关、A/T和ICM图9-2-175 配电电路-UAWJB和喷油器图9-2-176 配电电路-保险丝盒、外侧后视镜和PCM图9-2-177 配电电路-保险丝盒和HV AC部件图9-2-178 配电电路-保险丝盒、EBCM/EBTCM和后制动信号灯开关图9-2-179 配电电路-保险丝盒、UAWJB、PCM和BCM图9-2-180 配电电路-保险丝盒、BCM、IC、收音机和DLC图9-2-181 配电电路-保险丝盒细部详图图9-2-182 配电电路-保险丝盒、UAWJB、收音机和IC图9-2-183 配电电路-保险丝盒和后部照明图9-2-184 配电电路-保险丝盒、刮水/冲洗器、BCM和收音机控制图9-2-185 配电电路-保险丝盒、大灯和左前（LF）窗开关图9-2-186 搭铁分布电路-G101、车大灯、后雾灯、侧中继电器灯和喇叭图9-2-187 搭铁分布电路-G101、G113、G117和G119图9-2-188 搭铁分布电路-G113图9-2-189 搭铁分布电路图-G200（一）图9-2-190 搭铁分布电路图-G200图9-2-191 搭铁分布电路图-G201图9-2-192 搭铁分布电路图-G203图9-2-193 搭铁分布电路图-G301（一）图9-2-194 搭铁分布电路图-G301（二）图9-2-195 搭铁分布电路图-G301（三）图9-2-196 搭铁分布电路图-G401和G402图9-2-197 搭铁分布电路图-G402图9-2-198 搭铁分布电路图-G402图9-2-199 点烟器/备用电源插座电路图-保险丝盒、C206、前点烟器和灯、G200图9-2-200 点烟器/备用电源插座电路图-保险丝盒、后点烟器和G301。
别克英朗维修电路图（电气中心标识视）
11.3.3.10 电气中心标识视图X50A 保险丝盒标签 – 发动机舱盖下X50A 保险丝盒标签的使用 - 发动机舱盖下编号 装置标签名称装置赋值名称 额定电流 说明1—F1UA 保险丝10 安K20 发动机控制模块 (ECM) 2 — F2UA 保险丝 10 安B52A 加热型氧传感器 1，B52B 加热型氧传感器 2，B75B 空气流量/进气温度传感器，E41 发动机冷却液节温器加热器，Q12 蒸发排放 (EVAP) 吹洗电磁阀，Q22 进气歧管调节电磁阀3 — F3UA 保险丝 15 安Q17A 喷油器 1，Q17B 喷油器 2，Q17C 喷油器 3，Q17D 喷油器 4，T8 点火线圈 4-6A — — — 未使用6B—F6UA 保险丝7.5 安A9A 驾驶员车外后视镜，A9B 乘客车外后视镜7 — F7UA 保险丝 5 安KR20B 冷却风扇中速 1 继电器，G10 冷却风扇电机8 —F8UA 保险丝7.5 安B52A 加热型氧传感器 1，B52B 加热型氧传感器 2，B75B 空气流量/进气温度传感器9 —F9UA 保险丝40 安K9 车身控制模块 (C49)10 —F10UA 保险丝 5 安K9 车身控制模块11 —F11UA 保险丝7.5 安KR95B 举升门释放继电器 112 —F12UA 保险丝 5 安K26 前大灯控制模块13 —F13UA 保险丝20 安未使用14 —F14UA 保险丝20 安KQ7 后窗刮水器继电器，M45 后窗刮水器电机15 —F15UA 保险丝10 安K20 发动机控制模块 (ECM)16 —F16UA 保险丝30 安KR27 起动机继电器17 —F17UA 保险丝10 安K71 变速器控制模块18 —F18UA 保险丝40 安E18 后窗除雾器格栅19 —F19UA 保险丝30 安M74D 驾驶员车窗电机，M74P 乘客车窗电机20 —F20UA 保险丝30 安M74LR 左后车窗电机，M74RR 右后车窗电机21 —F21UA 保险丝30 安K17 电子制动控制模块 (EBCM)22 —F22UA 保险丝10 安E13L 前大灯总成–左侧23 —F23UA 保险丝25 安KR2 前大灯洗涤液泵继电器24 —F24UA 保险丝15 安E13R 前大灯总成–右25 —F25UA 保险丝15 安E13L 前大灯总成–左侧26 —F26UA 保险丝15 安E29LF 雾灯–左前，E29RF 雾灯–右前27 ———未使用28 ———未使用29 ———未使用30 —F30UA 保险丝60 安K17 电子制动控制模块 (EBCM)31 ———未使用32 —F32UA 保险丝 5 安K36 安全气囊系统传感和诊断模块33 —F33UA 保险丝15 安K28 前大灯高度调节控制模块(AFL)34 ———未使用35 —F35UA 保险丝 5 安S52 车外后视镜开关，S79D 车窗开关–驾驶员36 ———未使用37 —F37UA 保险丝10 安Q13 蒸发排放通风电磁阀38 —F38UA 保险丝20 安KR28 真空泵继电器39 —F39UA 保险丝20 安K27 燃油泵流量控制模块40 —F40UA 保险丝10 安G24 挡风玻璃洗涤器泵41 —F41UA 保险丝10 安E13R 前大灯总成–右42 —F42UA 保险丝40 安KR20C 冷却风扇低速继电器43 —F43UA 保险丝30 安M75 挡风玻璃刮水器电机44 ———未使用45 —F45UA 保险丝30 安G10 冷却风扇电机46 ———未使用47 —F47UA 保险丝15 安P12 喇叭48 —F48UA 保险丝60 安KR20B 冷却风扇中速 1 继电器，KR20C 冷却风扇低速继电器，KR20D 冷却风扇高速继电器49 —F49UA 保险丝20 安G12 燃油泵50 —F50UA 保险丝10 安S30 前大灯开关，M29L 左侧前大灯高度调节执行器，M29R 右侧前大灯高度调节执行器51 ———未使用52 —F52UA 保险丝7.5 安未使用53 —F53UA 保险丝7.5 安K20 发动机控制模块 (ECM)，K71 变速器控制模块（自动变速器）54 —F54UA 保险丝7.5 安B19C 真空制动助力器开关，K27 燃油泵控制模块，B116 燃油含水传感器，E40 电气辅助加热器，K33 暖风、通风与空调系统控制模块，P16 组合仪表，B108 空气质量传感器，B19C 真空制动助力器开关，B75B 空气流量/进气温度传感器F01 ———未使用F02 —F02UA 80 安K43 动力转向控制模块F03–F04———未使用K01 —备用——K02 —起动机继电器KR27—M64 起动电机K03 —动力传动系统继电器 KR75—KR29 空调压缩机离合器继电器，保险丝 F1UA、F2UA、F3UA、F4UA、F7UA 和 F8UAK04 —后窗除雾器继电器 KR5—保险丝 F6UA、F9UA 和 F18UAK05 —前大灯洗涤液泵继电器 KR2—G16 前大灯洗涤液泵日间行车灯继电器 - 左E13L 前大灯总成 - 左 (T4A)K06 —KR42L—前大灯近光继电器 KR49保险丝 F24UA 和 F25UA (T4F)K07 —燃油泵继电器KR23A—G12 燃油泵K08–K10 —日间行车灯继电器 - 右KR42R—E13R 前大灯总成–右 (T4A)K11 —冷却风扇低速继电器 KR20C—G10 冷却风扇电机K12 —冷却风扇高速继电器 KR20D—G10 冷却风扇电机K13 —冷却风扇中速1 继电器KR20A—G10 冷却风扇电机，保险丝 F45UAK14 —点火主继电器KR73—保险丝 F32UA、F33UA、F49UA、F50UA、F51UA、F52UA、F53UA 和F54UA重要注意事项：以下所列为车身内部，不可维修的印刷电路板 (PCB) 继电器。
第09章别克全车电路图4
三、防抱死制动（ABS）系统电路图
上海别克轿车防抱死制动（ABS）系统的电路图如图9-2-56~图9-2-73所示。

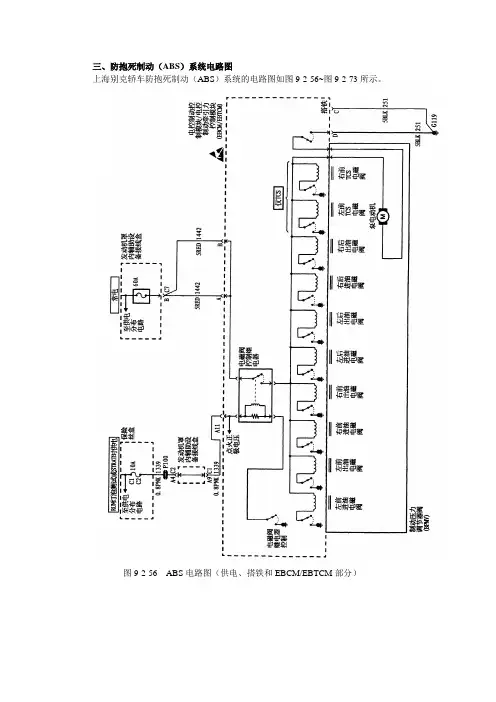

图9-2-56 ABS电路图（供电、搭铁和EBCM/EBTCM部分）
图9-2-57 ABS电路图（串行数据、SP205、PCM、BCM、仪表板和OEBCM/EBTCM部分）
图9-2-58 ABS电路图（制动灯开关输入和扭矩控制电路部分）
图9-2-59 ABS电路图（轮速传感器和EBCM/EBTCM部分）
图9-2-60 EBCM/EBTCM电路图
图9-2-61 ABS系统相关指示灯电路图
图9-2-62 牵引力控制系统电路图
图9-2-63 电控制动控制系统电路图
图9-2-64 LF轮速传感器电路图
图9-2-65 RF轮速传感器电路图
图9-2-66 LR轮速传感器电路图
图9-2-67 RR轮速传感器电路图
图9-2-68 制动液位指示电路
图9-2-69 进、出油电磁阀电路
图9-2-70 TCS电磁阀电路
图9-2-71 制动灯开关电路
图9-2-72 Ⅱ级串行数据线路
图9-2-73 制动报警系统电路图。
别克君越维修电路图(连接器零件信息)
E1F 强光灯 – 右后车门把手E1G 强光灯 – 仪表板左侧连接器零件信息线束：右后车门跨接线束原装设备制造商：12047662维修件：12085535说明：2 路 F Metri-Pack 150 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 A 0.35 RD（红色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 850搭铁 连接器零件信息线束类型：仪表板原装设备接头：12047663维修件接头：12085481说明：2 路 M Metri-Pack 150 系列（黑色）E1G 强光灯 – 仪表板左侧E1H 强光灯 - 仪表板右侧 X1E1H 强光灯 - 仪表板右侧 X1端子零件信息端子/托架：待定芯子/绝缘夹：待定拆卸工具/测试探针：待定针脚 导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁连接器零件信息线束类型：仪表板原装设备接头：12089868维修件接头：12085481说明：2 路 M Metri-Pack 150 系列（黑色）端子零件信息端接引线：12085481释放工具：J-38125-12A诊断测试探针：J-35616-3（灰色）E1H 强光灯 - 仪表板右侧 X2E1H 强光灯 - 仪表板右侧 X2针脚 导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁连接器零件信息线束类型：仪表板原装设备接头：12089868维修件接头：12085481说明：2 路 M Metri-Pack 150 系列（黑色）端子零件信息端接引线：12085481释放工具：J-38125-12A诊断测试探针：J-35616-3（灰色）针脚 导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁E1LR 强光灯 – 左后车门E1LR 强光灯 – 左后车门E1M 强光灯 - 乘客车门把手连接器零件信息线束：左后车门跨接线束原装设备制造商：13595207维修件：19179373说明：2 路 F 0.64 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.35 BN（棕色）7557 LED 环境光照控制 1 2 0.35 BK（黑色） 850搭铁E1M 强光灯 - 乘客车门把手E1P 强光灯 - 乘客车门连接器零件信息线束类型：乘客车门跨接线束原装设备接头：12047663维修件接头：12085481说明：2 路 M Metri-Pack 150 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.35 RD（红色）7557 LED 环境光照控制 1 2 0.35 BK（黑色） 850搭铁E1P 强光灯 - 乘客车门E1Q 强光灯 - 中央控制台杯托左侧 (TSP)连接器零件信息线束：乘客车门跨接线束原装设备制造商：13595207维修件：19179373说明：2 路 F 0.64 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.35 BN（棕色）7557 LED 环境光照控制 1 2 0.35 BK（黑色） 850搭铁 连接器零件信息线束类型：控制台原装设备接头：12047662维修件接头：12085535说明：2 路 F Metri-Pack 150 系列（黑色）E1Q 强光灯 - 中央控制台杯托左侧 (TSP)E1RR 强光灯 – 右后车门端子零件信息端接引线：由线束提供 - 参见“配件目录”释放工具：J-38125-12A诊断测试探针：J-35616-14（绿色）针脚导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁连接器零件信息线束：右后车门跨接线束原装设备制造商：13595207维修件：19179373说明：2 路 F 0.64 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”E1RR 强光灯 – 右后车门E1S 强光灯 - 中央控制台杯托右侧 (TSP)E1S 强光灯 - 中央控制台杯托右侧 (TSP)针脚导线 电路 功能 1 0.35 BN（棕色）7557 LED 环境光照控制 1 2 0.35 BK（黑色） 850搭铁 连接器零件信息线束类型：控制台原装设备接头：12047662维修件接头：12085535说明：2 路 F Metri-Pack 150 系列（黑色）端子零件信息端接引线：由线束提供 - 参见“配件目录”释放工具：J-38125-12A诊断测试探针：J-35616-14（绿色）针脚 导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁E1T 强光灯 - 中央控制台扶手左侧 (TSP)E1T 强光灯 - 中央控制台扶手左侧 (TSP)E1U 强光灯 - 中央控制台扶手右侧 (TSP)连接器零件信息线束类型：控制台原装设备接头：12047662维修件接头：12085535说明：2 路 F Metri-Pack 150 系列（黑色）端子零件信息端接引线：由线束提供 - 参见“配件目录”释放工具：J-38125-12A诊断测试探针：J-35616-14（绿色）针脚导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁E1U 强光灯 - 中央控制台扶手右侧 (TSP)E4E 前大灯 – 左侧远光 (TT4)连接器零件信息线束类型：控制台原装设备接头：12047662维修件接头：12085535说明：2 路 F Metri-Pack 150 系列（黑色）端子零件信息端接引线：由线束提供 - 参见“配件目录”释放工具：J-38125-12A诊断测试探针：J-35616-14（绿色）针脚导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁连接器零件信息线束类型：左侧车灯原装设备接头：B66-0238-003维修件接头：由线束提供 – 参见“配件目录”说明：2 路 F （黑色）E4E 前大灯 – 左侧远光 (TT4)E4F 前大灯 - 右侧远光 (TT4)E4F 前大灯 - 右侧远光 (TT4)端子零件信息端接引线：由线束提供 – 参见“配件目录”释放工具：不适用诊断测试探针：待定针脚导线电路 功能 A 0.8 D-GN（深绿色）711 左侧前大灯远光电源电压 B 0.8 BK（黑色） 1150 搭铁连接器零件信息线束类型：右侧车灯原装设备接头：B66-0238-003维修件：由线束提供 – 参见“配件目录”说明：2 路 F Metri-Pack 280 系列，密封型（BK （黑色））端子零件信息端接引线：由线束提供 – 参见“配件目录”释放工具：不适用诊断测试探针：待定E4G 前大灯 - 左侧近光 (TT2)E4G 前大灯 - 左侧近光 (TT2) 针脚导线电路 功能 A 0.8 D-GN（深绿色）311 右侧前大灯远光电源电压 B 0.8 BK（黑色） 1050 搭铁连接器零件信息线束类型：原装设备接头：282087-1维修件接头：由线束提供 – 参见“配件目录”说明：3 路 F Superseal 1.5 系列（BK （黑色））端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.5 WH（白色） 3204 前大灯高度调节错误信号E4G 前大灯 – 左侧近光 (TT4)E4G 前大灯 – 左侧近光 (TT4)E4H 前大灯 – 右侧近光 (TT2)2 1 YE （黄色）712 左侧前大灯近光控制 3 1 BK （黑色） 150搭铁 连接器零件信息线束类型：左侧车灯原装设备接头：A66-0230-005维修件接头：由线束提供 – 参见“配件目录”说明：2 路 F （黑色）端子零件信息端接引线：由线束提供 – 参见“配件目录”释放工具：不适用诊断测试探针：待定针脚导线 电路 功能 1 0.8 YE（黄色）712 左侧前大灯近光电源电压 2 0.75 BK（黑色） 1150搭铁E4H 前大灯 – 右侧近光 (TT2)E4H 前大灯 – 右侧近光(TT4) 连接器零件信息线束类型：原装设备接头：282087-1维修件接头：由线束提供 – 参见“配件目录”说明：3 路 F Superseal 1.5 系列（BK （黑色））端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.5 WH（白色）3203 前大灯高度调节错误信号 2 1 YE （黄色）312 右侧前大灯近光控制 3 1 BK （黑色） 250搭铁。
第09章别克全车电路图5
四、转向柱/点火锁电路图转向柱/点火锁电路图见图9-2-74所示。
图9-2-74 转向柱/点火锁电路图（转向柱电控驻车锁，BTSI）五、轮胎压力监视系统电路轮胎压力监视系统电路如图9-2-75和图9-2-76所示。
图9-2-75 轮胎压力监视系统（TPM）电路（电源、搭铁、仪表板、串行数据、BCM 和EBCM/EBTCM）图9-2-76 TPM系统电路（轮速传感器）六、HV AC系统电路图上海别克轿车HV AC系统电路图如图9-2-77~图9-2-87所示。
图9-2-77 HVAC鼓风机控制电路-HV AC控制总成，鼓风电动机电阻器和鼓风电动机（C60）图9-2-78 HV AC鼓风机控制电路-HV AC前和后HV AC控制总成、PCM、鼓风电动机控制模块和鼓风电动机（CJ4）图9-2-79 HV AC压缩机控制电路-HV AC控制总成、PCM、A/C压缩机离合器线圈、A/C CLU 继电器和A/C CLU二极管（C60）图9-2-80 HV AC压缩机控制电路-前HV AC控制总成、PCM、A/C压缩机离合器线圈、A/C CLU继电器和A/C CLU二极管（CJ4）图9-2-81 HV AC空气供给电路-HV AC控制总成和LH温度执行器（C60）图9-2-82 HVAC空气供给电路-前和后HV AC控制总成、PCM和外界环境温度传感器（CJ4）图9-2-83 HV AC空气供给电路-前和后HV AC控制总成、后模式执行器、前LH温度执行器、双级节流孔继电器和电磁线圈（CJ4）图9-2-84 HV AC空气供给原理图-HV AC控制总成和前LH温度执行器（C60）图9-2-85 HV AC空气供给电路-HV AC控制总成、真空电磁阀、前LH和后温度执行器（CJ4）图9-2-86 HV AC空气供给原理图-HV AC控制总成、真空电磁阀、前LH和后温度执行器（CJ4）图9-2-87 外界空气温度传感器电路。
别克昂克雷电源分布示意图
11.3.2.5 电源分布示意图
B+ 总线（第 1 页，共 2 页）
B+ 总线（第 2 页，共 2 页）
AIRBAG、AMP、BATT 1、BCM、CNSTR/VENT、CTSY、INADV/PWR/LED 和 MSM 保险丝
DSPLY、INFOTMNT、POWER MODE 和 RDO 保险丝
RT/PWR/SEAT 断路器
BATT 3、DRL、DRL 2、DR/LCK 和 RR FOG 保险丝，PWR/WNDW 电路
FRT/WSW、HVAC、REAR WPR、HTD/COOL SEAT 和 REAR WPR 保险丝
ABS MTR、AWD、ECM、HVAC BLWR、PWR L/GATE、PWR OUTLET、RR APO、RR HVAC、S/ROOF/SUNSHADE 和 TCM 保险丝
AFS、AUX POWER、CIG LTR、FSCM、HTD MIR、RR DEFOG、RVC SNSR、TRLR BRK 和 TRLR PWR 保险丝
点火开关与 AIRBAG、PCM IGN、REAR CAMERA 和 TRANS 保险丝
ECM 1、EVEN COILS 和 ODD COILS 保险丝
EMISSION 1 和 EMISSION 2 保险丝
DRL、DRL 2、LT LO BEAM 和 RT LO BEAM 保险丝
LT HI BEAM 和 RT HI BEAM 保险丝
LT PRK 保险丝
RT PRK 和 TRLR PRK LAMP 保险丝
LT TRLR STOP/TRN、TRLR BCK/UP 和 RT TRLR STOP/TRN 保险丝。
别克电气元件位置图(2)
三、转向系统电气元件位置图翻转式转向盘/转向柱电气元件位置图见图9-1-18所示。
图9-1-18 翻转式转向盘/转向柱电气元件位置图1-转向盘2-自动变速器变速锁控制执行器（BTSI）3-C201在线连接器（转向盘线束侧）4-制动灯开关C2连接器（转向盘线束侧）5-制动灯开关C1连接器（转向盘线束侧）四、HV AC系统元件位置图HV AC系统元件位置如图9-1-19~图9-1-30所示。
图9-1-19 前仪表板的后部元件位置1-前灯线束2-外界环境空气温度表传感器图9-1-20 仪表安装板的后部右侧电气元件位置1-真空电磁阀2-辅助设备（RAP）继电器，后窗除雾继电器、后舱盖释放继电器和驾驶员开锁继电器图9-1-21 发动机的右侧下部电气元件位置1-爆震传感器2-发动机油压力指示开关3-C172（至RF轮速传感器）4-A/C压缩机离合器线圈5-发动机罩内辅助设备接线盒，C3（前灯线束）图9-1-22 发动机舱的左侧电气元件位置1-二级节流孔管2-A/C储能器3-A/C制冷剂压力传感器4-A/C压缩机图9-1-23 发动机舱的右侧电气元件位置1-储能器2-A/C制冷剂压力传感器图9-1-24 仪表底板的中央部位电气元件位置1-HV AC控制总成（CJ4）连接器2-HV AC控制总成（CJ4）图9-1-25 IP舱后边、HV AC总成（C60）的右侧电气元件位置1-仪表底板（IP）线束2-鼓风机电动机3-鼓风机电动机电阻器连接器4-LH温度执行器5-模式执行器真空管图9-1-26 IP舱后边、HV AC总成（CJ4）的右侧电气元件位置1-仪表线束2-真空电磁阀3-鼓风机电动机4-鼓风机电动机电阻器5-后温度执行器6-模式执行器图9-1-27 仪表底板（IP）的中心部位电气元件位置1-HV AC控制总成（C60）2-HV AC控制总成（C60）连接器3-HV AC真空连接器（C60）4-HV AC真空控制端（C60）图9-1-28 仪表底板（IP）的左后侧电气元件位置1-仪表底板（IP）线束2-LH温度执行器连接器3-LH温度执行器图9-1-29 地板操纵台的后面元件位置1-中央操纵台2-后HV AC控制总成图9-1-30 仪表底板（IP）的右后侧电气元件位置1-二级节流孔管2-P101 3-保险丝盒五、SIR系统主要元件的位置图SIR系统主要元件的位置图如图9-1-31所示。
第09章别克电气元件位置图4
七、别克轿车主要线束布置图主要线束的布置如图9-1-87~图9-1-122所示。
图9-1-87 发动机舱左侧、支柱塔处线束布置1-两孔连接器（Two Stage Orifice Connector）2-C101连接器图9-1-88 发动机的上部右侧线束布置1-点火控制模块连接器C1 2-点火控制模块连接器C2 3-C102（至喷油器线束的在线连接器）图9-1-89 车辆的右前侧线束布置1-C142（至大灯总成的在线连接器）2-右侧中继灯连接器图9-1-90 车辆的左前侧线束布置1-左侧中继灯连接器2-前部灯线束图9-1-91 发动机舱的前面线束布置1-C105（冷却风扇跨接片）2-C105（发动机线束）3-RH发动机冷却风扇电动机4-LH发动机冷却风扇电动机图9-1-92 发动机舱的左侧线束布置1-C111 2-驻车空挡位置（PNP）开关3-驻车空挡位置（PNP）开关连接器C1 4- 驻车空挡位置（PNP）开关连接器C2 5-EBCM/EBTCM连接器6-C101 7-G119 8-A/C压力传感器连接器9-C171 10-G113 11-G113（自蓄电池）12-G117图9-1-93 发动机舱的右前侧线束布置1-C120图9-1-94 前大灯线束布置1-C141（LH）、C142（RH，图中未画出）2-位置灯3-转向灯4-角灯5-大灯（远光）6-大灯（近光）图9-1-95 右前轮处的线束布置1-右前轮速传感器2-C172（至发动机线束的在线连接器）图9-1-96 发动机舱的前右侧线束布置1-蓄电池2-发动机罩内辅助接线盒（UAMJB）3-G100（蓄电池搭铁）4-蓄电池负极接线柱图9-1-97 转向柱下方的线束布置1-制动灯开关连接器C1（IP线束）2-制动灯开关连接器C2（IP线束）3-C216（至SIR 系统IP组件的在线连接器）4-C201（至转向柱，IP线束的在线连接器）5-C215（至SIR 系统转向盘组件，IP线束的在线连接器）6-C215（至SIR系统转向盘组件，转向盘线束的在线连接器）7-C201（至转向盘线束的在线连接器）8-G203；9-制动灯开关连接器C2（转向柱线束）图9-1-98 仪表板的中央线束布置1-C242图9-1-99 仪表板的右侧后部线束布置1-收音机2-天线引线3-C290图9-1-100 前中央控制台线束布置1-收音机控制开关（后）2-收音机控制开关（后）连接器3-后加热器-A/C控制模块4-后加热器-A/C控制模块连接器图9-1-101 左前门（右前门与此相似）的线束布置1-电动车窗开关连接器2-电动外侧后视镜连接器3-P301 4-C301 5-LF收音机扬声器6-电动车窗开关连接器7-电动门锁电动机连接器8-外侧后视镜开关连接器9-电动车窗调节电动机连接器10-电动门锁开关连接器11-电动外侧后视镜开关连接器图9-1-102 乘员舱的右侧线束布置1-C352 2-P372 3-C302图9-1-103 前乘客舱左侧线束布置1-C311 2-车身主线束3-C312图9-1-104 后车门的线束布置1-电动车窗开关连接器2-点烟器连接器3-P701 4-C351 5-电动车窗调节器电动机连接器6-电动门锁电动机连接器7-电动车门微开开关连接器图9-1-105 左后轮（右后轮与此相似）处的线束布置1-P371（LH）及P372（RH）2-后轮速传感器3-C371（LH）及C372（RH）图9-1-106 车顶（乘员舱内部）的线束布置1-后视镜连接器2-阅读灯/门控灯连接器3-C390 4-顶灯连接器图9-1-107 后舱盖的内侧线束布置1-C915（至倒车灯的在线连接器）2-后舱盖释放执行元件电磁线圈连接器3-P430 4-P932 5-C410（至车身主线束的在线连接器）6-后舱盖微开开关连接器图9-1-108 左后舱（轮罩）处的线束布置1-G401（LH后架搭铁）2-P425（EV AP罐进口电磁阀连接器）3-C401图9-1-109 座舱内的线束布置1-C405（主体）2-燃油送进装置总成3-C405（燃油箱）4-燃油箱5-P375图9-1-110 车顶（乘员舱的内侧）线束布置1-C420图9-1-111 车辆的前部线束布置1-G101 2-角灯连接器（LH）3-C141 4-雾灯连接器（LH）5-外界空气温度表传感器连接器6-RH雾灯连接器7-喇叭连接器8-C142 9-角灯连接器（RH）10-UAMJB 连接器C3图9-1-112 发动机舱的前左侧线束布置1-G111图9-1-113 左发动机舱隔板上部的线束布置1-P101 2-G201图9-1-114 仪表板下、转向柱的右侧线束布置1-仪表板线束2-G203（收音机和IP电气搭铁）图9-1-115 乘员舱的左侧线束布置1-C301 2-C311 3-P371 4-C351 5-G301图9-1-116 左后车窗包裹架处的线束布置1-后窗除雾器连接器C1 2-G401 3-主线束图9-1-117 左后包裹架的下方线束布置1-C395（至电动天线的在线连接器）2-C410（至后舱盖锁释放电磁线圈的在线连接器）3-C402（至尾灯线束的在线连接器）4-G402 5-C390（至收音机天线的在线连接器）图9-1-118 右后窗包裹架处的线束布置1-C395（至电动天线组件的在线连接器）2-C399（至收音机天线的在线连接器）3-右后收音机扬声器连接器具4-C420（至中央高位安装制动灯的在线连接器）5-G402 6-C390（至车顶灯后侧部门控灯线束的在线连接器）图9-1-119 右侧隔板、IP下方的线束布置1-P100图9-1-120 后舱盖的线束布置1-C915（至后舱盖的在线连接器）2-P915 3-后舱盖图9-1-121 风窗的底部/发动机舱的顶部线束布置1-风窗刮水器电动机2-P103 3-P101图9-1-122 车辆的后部线束布置1-C401（LH）及C402（RH）2-尾灯/制动灯3-P401（LH）及C402（RH）。
