蓝牙模块设计注意事项
蓝牙模块设计注意事项
一、蓝牙模块使用说明
1、若应用方案需要高级音频，通话功能，FM收音时，蓝牙模块接口都需按要求连接。
2、若应用方案只需要高级音频和通话功能，不需要FM收音功能。
蓝牙模块接口：
IIC_CLK，IIC_DAT，FM_L，FM_R，FM_ANT不需要连接。
3、若应用方案只需要高级音频，无需通话和FM收音功能，蓝牙接口：IIC_CLK，
IIC_DAT，FM_L，FM_R，FM_ANT，以PCM4条信号线都不需要连接。
二、蓝牙模块布局要求
1、蓝牙模块尽量放置于板的边缘，且远离主控，功放，升压和其它IC。
2、蓝牙模块布局时，天线位置需在板的边缘。
3、若不考虑贴片的单面性，蓝牙模块可单独放于PCB一面，减小干扰。
备注：蓝牙模块的布局参考附图1。
三、蓝牙模块走线要求
1、蓝牙天线处PCB以下不要走任何信号线，也不要做铺地处理，铺地要求参考附图2
和附图3。
2、蓝牙COB模块正下方，最好少走线，铺地多一点。
3、蓝牙BT_TX，BT_RX信号线走线时尽量短，且做包地处理。
4、蓝牙PCM信号线也应尽量短，且做包地处理。
5、供给蓝牙的32K_XO信号线，最好做包地处理。
6、蓝牙模块的GND最好单点接地，单点接到电池GND。
7、FM天线若需要走线到蓝牙模块的另外一边，需马上在模块引出点处过孔走PCB
板另外一面。
8、蓝牙模块正下方PCB板最好用丝印填充，做屏蔽处理，避免蓝牙模块背面测试点和
下面走线过孔短路。
四、参考设计附图
见下一页：
1、蓝牙模块布局参考—附图1：
2、蓝牙模块铺地处理参考—附图2：
3、蓝牙模块铺地处理参考—附图3：
珠海市杰理科技有限公司
2013年9月15日。
炬芯蓝牙耳机固件配置开发指南
炬芯蓝牙耳机固件配置开发指南随着科技的不断进步和人们对音乐的追求，蓝牙耳机作为一种方便、无线的音频设备，正越来越受到人们的青睐。
而作为蓝牙耳机的核心部件之一，固件配置的开发就显得尤为重要。
本文将以炬芯蓝牙耳机为例，为大家介绍一份固件配置开发指南，帮助开发者更好地进行固件配置开发。
1. 熟悉硬件平台在进行固件配置开发之前，首先需要对炬芯蓝牙耳机的硬件平台进行熟悉。
了解硬件平台的基本结构和特性，对于后续的固件配置开发将起到至关重要的作用。
2. 学习固件配置语言固件配置开发主要采用类似于C语言的配置语言进行编写，因此开发者需要熟悉这种语言的基本语法和规则。
可以通过学习相关的编程教程或者参考文档来掌握。
3. 设计固件配置方案在开始实际的固件配置开发之前，需要先制定一个合理的固件配置方案。
这个方案应该包括对功能模块、硬件接口、通信协议等方面的详细设计，以确保固件配置的稳定性和可靠性。
4. 开发固件配置代码根据之前设计好的固件配置方案，开发者可以开始编写固件配置代码了。
在编写代码的过程中，需要注意代码的清晰易读和可维护性，避免出现歧义或错误信息。
5. 进行固件配置测试完成固件配置代码的编写后，需要进行一系列的测试来验证配置的正确性和稳定性。
可以使用模拟器或者实际硬件设备进行测试，尽可能覆盖各种使用场景。
6. 优化固件配置性能在测试过程中，可能会发现一些性能方面的问题，例如响应速度慢、功耗过高等。
针对这些问题，开发者需要进行相应的优化工作，以提升固件配置的性能和用户体验。
7. 文档撰写与发布在固件配置开发完成之后，开发者需要撰写相应的文档，将固件配置的相关信息进行详细说明。
文档应该包括固件配置的使用方法、常见问题解答等内容，并及时发布给相关的人员。
总结：本文以炬芯蓝牙耳机固件配置开发为例，详细介绍了固件配置开发的步骤和注意事项。
通过熟悉硬件平台、学习配置语言、设计方案、编写代码、进行测试和优化，开发者可以完成一份稳定、可靠的固件配置，并通过发布文档使其得到广泛应用。
BLE蓝牙遥控器设计方案
BLE蓝牙遥控器设计方案蓝牙低功耗（Bluetooth Low Energy，BLE）技术在无线通信领域得到广泛应用，其中一种应用就是蓝牙遥控器。
蓝牙遥控器设计方案主要包括硬件设计、软件设计和通信协议设计三部分。
硬件设计方面，蓝牙遥控器需要包含以下几个主要部件：蓝牙模块、微控制器、电源电路、按键、LED指示灯和外壳。
1. 蓝牙模块：选择一款低功耗的蓝牙模块，如Nordic Semiconductor的nRF52系列。
这些蓝牙模块具有低功耗、低成本和高性能的特点，并支持BLE协议，能够与各种智能设备进行无线通信。
2. 微控制器：选择一款适用于遥控器应用的微控制器，如STMicroelectronics的STM32系列。
这些微控制器具有低功耗、高性能和丰富的外设接口，能够实现遥控器的各种功能。
3.电源电路：设计一个稳定的供电电路，可以使用纽扣电池或者锂电池作为供电源。
在设计过程中需要考虑电池寿命和充电电路等因素。
4.按键：选择合适的按键以及相应的电路设计，确保按键的稳定性和寿命。
按键可以包括方向键、数字键、功能键等。
5.LED指示灯：设计一个或多个LED指示灯用于显示遥控器的工作状态，例如蓝牙连接状态、电池电量等。
6.外壳：设计一个符合人体工学的外壳，考虑到手持舒适性和外壳的耐用性。
在软件设计方面，蓝牙遥控器需要实现以下几个功能模块：按键扫描、蓝牙连接、数据发送和接收、指示灯控制等。
1.按键扫描：使用定时器和外部中断等方法对按键进行扫描，实现按键的检测和响应。
2.蓝牙连接：使用蓝牙模块提供的API实现蓝牙连接功能，与目标设备进行通信。
3.数据发送和接收：通过蓝牙连接，实现与目标设备之间数据的传输，例如发送遥控指令或接收设备状态信息。
4.指示灯控制：根据蓝牙连接状态、电池电量等信息控制LED指示灯的亮灭。
通信协议设计上，蓝牙遥控器需要与被控制的设备达成一致。
常见的协议包括HID（Human Interface Device）协议、GAP（Generic Access Profile）和GATT（Generic Attribute Profile）等。
hc05蓝牙协议程序设计大概流程
hc05蓝牙协议程序设计大概流程设计HC-05蓝牙模块的程序流程通常涉及以下几个主要步骤：
1. 硬件连接，首先，需要将HC-05蓝牙模块与微控制器进行连接。
通常情况下，HC-05模块与微控制器之间需要进行串口通信，
因此需要将HC-05的TXD引脚连接到微控制器的RX引脚，同时将
HC-05的RXD引脚连接到微控制器的TX引脚。
此外，还需要将HC-
05的VCC引脚连接到微控制器的电源引脚，将HC-05的GND引脚连
接到微控制器的地引脚。
2. 初始化设置，在程序的最开始，需要对HC-05蓝牙模块进行
初始化设置。
这通常包括设置波特率、工作模式、配对密码等参数。
通过串口通信向HC-05发送特定的AT指令，可以实现这些初始化设置。
3. 数据传输，一旦HC-05蓝牙模块初始化完成，就可以开始进
行数据传输。
在微控制器的程序中，需要编写相应的代码来处理从HC-05接收到的数据以及向HC-05发送数据。
这可能涉及到串口通
信的配置和数据处理的相关代码。
4. 错误处理，在程序设计中，需要考虑到各种可能出现的错误情况，比如蓝牙连接中断、数据传输错误等。
因此，需要编写相应的错误处理代码，以确保程序的稳定性和可靠性。
5. 功能扩展，根据具体的应用需求，还可以对HC-05蓝牙模块的程序进行功能扩展。
比如实现蓝牙模块与传感器、执行器等其他硬件的数据交互，或者实现蓝牙模块与手机App的通信等。
总的来说，设计HC-05蓝牙模块的程序流程涉及到硬件连接、初始化设置、数据传输、错误处理和功能扩展等多个方面，需要综合考虑蓝牙通信的各个环节，以实现稳定可靠的蓝牙通信功能。
蓝牙音响方案设计
蓝牙音响方案设计引言蓝牙音响是一种无线音频设备，能够通过蓝牙技术连接到其他设备，并播放音频内容。
本文档将介绍一个基于蓝牙技术的音响方案设计，包括硬件选型、软件架构以及功能设计。
硬件选型在选择硬件组件时，需要考虑以下因素：•蓝牙模块：选择具备蓝牙功能的模块，如蓝牙芯片或模块。
•音频输入：选择适合音响设计的音频输入组件，如麦克风或线路输入。
•音频输出：选择高质量的音频输出组件，如扬声器或耳机输出。
•控制界面：选择合适的控制界面组件，如按钮、旋钮或触摸屏。
在选型过程中，需要综合考虑功耗、成本和性能等因素，并确保硬件组件之间的兼容性和稳定性。
软件架构蓝牙音响的软件架构应当具备以下组件：1.蓝牙模块驱动程序：负责与蓝牙模块进行通信，包括设备发现、连接管理和数据传输等功能。
2.音频处理模块：负责接收音频输入并进行处理，如音频解码、音效处理或均衡器等。
3.用户界面模块：提供用户交互功能，如控制蓝牙连接、音量调节、播放控制等。
4.输出控制模块：负责控制音频输出设备，如扬声器或耳机输出等。
5.数据存储模块：用于存储用户设置、播放列表和音频文件等数据。
这些模块之间应当采用松耦合的设计，以便于扩展和维护。
功能设计1. 蓝牙连接用户可以使用蓝牙音响连接到其他蓝牙设备，如手机、电脑或平板电脑等。
在连接过程中，音响应当提供合适的指示灯或提示音来指示连接状态。
2. 音频播放蓝牙音响可以通过蓝牙连接接收音频文件并进行播放。
用户可以通过界面模块来控制播放功能，如播放、暂停、上一曲和下一曲等。
3. 音频输入音响应当提供音频输入功能，用户可以使用麦克风或线路输入来传输音频数据。
这样用户可以将音响用作外部音箱，同时使用其他设备进行录音或直播等功能。
4. 音效处理音响可以提供一些音效处理功能，如均衡器、重低音增强或环绕音效等。
用户可以通过界面模块进行调整和设置。
5. 数据存储音响应当提供数据存储功能，用户可以存储自己的音频文件、设置和播放列表等。

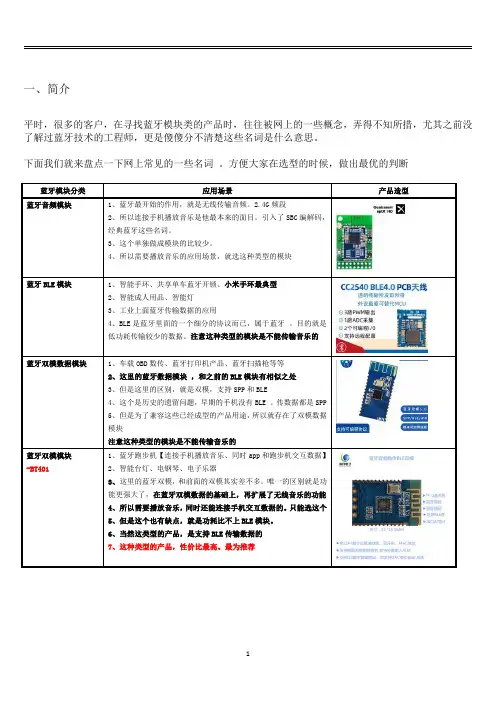

蓝牙音频模块 蓝牙数据模块 蓝牙双模模块 这几个到底有什么区别
一、简介平时，很多的客户，在寻找蓝牙模块类的产品时，往往被网上的一些概念，弄得不知所措，尤其之前没了解过蓝牙技术的工程师，更是傻傻分不清楚这些名词是什么意思。
下面我们就来盘点一下网上常见的一些名词。
方便大家在选型的时候，做出最优的判断蓝牙模块分类应用场景产品造型蓝牙音频模块1、蓝牙最开始的作用，就是无线传输音频。
2.4G 频段2、所以连接手机播放音乐是他最本来的面目。
引入了SBC 编解码，经典蓝牙这些名词。
3、这个单独做成模块的比较少。
4、所以需要播放音乐的应用场景，就选这种类型的模块蓝牙BLE 模块1、智能手环、共享单车蓝牙开锁、小米手环最典型2、智能成人用品、智能灯3、工业上面蓝牙传输数据的应用4、BLE 是蓝牙里面的一个细分的协议而已，属于蓝牙。
目的就是低功耗传输较少的数据。
注意这种类型的模块是不能传输音乐的蓝牙双模数据模块1、车载OBD 数传、蓝牙打印机产品、蓝牙扫描枪等等2、这里的蓝牙数据模块，和之前的BLE 模块有相似之处3、但是这里的区别，就是双模，支持SPP 和BLE4、这个是历史的遗留问题，早期的手机没有BLE 。
传数据都是SPP5、但是为了兼容这些已经成型的产品用途，所以就存在了双模数据模块注意这种类型的模块是不能传输音乐的蓝牙双模模块-BT4011、蓝牙跑步机【连接手机播放音乐、同时app 和跑步机交互数据】2、智能台灯、电钢琴、电子乐器3、这里的蓝牙双模，和前面的双模其实差不多。
唯一的区别就是功能更强大了，在蓝牙双模数据的基础上，再扩展了无线音乐的功能4、所以需要播放音乐，同时还能连接手机交互数据的。
只能选这个5、但是这个也有缺点，就是功耗比不上BLE 模块。
6、当然这类型的产品，是支持BLE 传输数据的7、这种类型的产品，性价比最高。
最为推荐二、详细的说明蓝牙双模模块，用户在画板的时候，有一些细节一定要注意好。
重点体现在如下地方：这里以BT401模块为例1、BT401蓝牙模块，所摆放的位置、音频走线和地线的处理、电源的处理2、模块的功耗说明-----注意USB两个脚一定要预留测试点出来1.1第1点BT401蓝牙模块所摆放的位置1、模块的天线尽量远离电池、机壳电镀区、金属区等。
