雅马哈调音台说明书

YAMAHA GA32/12、GA24/12调音台

使用手册

为使调音台保持良好的工作状态,应注意以下几点:

○1. 避免调音台过热、潮湿、尘土堆积和振动。

○2. 避免物体阻挡，在通风孔保持空气流通。

○3. 避免硬物碰撞，搬运时要小心谨慎。

○4. 不要打开调音台或尝试修理或更改，维修应由有资格的Yamaha维修人员进行。

○5. 在连接或拔出电缆线时，关闭调音台电源，这对防止调音台自身以及其它同调音台连接的设备的损坏是非常重要的。

○6. 插拔电缆线包括AC交流电源线时，请握持插头插拔，不要握持电缆线插拔。○7. 用柔软干燥的织物清洁调音台，决不使用溶剂，例如汽油或稀释剂清洁调音台。

○8. 使用在调音台后面板上指明的当地的AC交流电压，对调音台正确供电。在系统中使用所有的设备，AC交流电源应有足够的供电电流。

绪言

感谢你选择YAMAHA GA32/12或GA24/12调音台，请详细阅读使用手册，对你使用YAMAHA GA32/12或GA24/12调音台有很大的帮助。

注意:

这本手册假定你已经知道调音台的基本操作及调音台的技术术语。

对GA24/12调音台技术规格如果同GA32/12有不同，在括号{}中描述。

特点:

? GA32/12调音台提供28路单声道｛GA24/12调音台提供20路单声道｝、2组立体声输入模块。输出通道包含立体声ST1 OUT、ST2 OUT输出；10个混音MIX OUT 1–10输出和2个矩阵MATRIX OUT1－2输出。

? 每个单声道输入通道提供26 dB定值衰减pad开关、高通滤波器HPF、倒相开关、4段均衡EQ(其中，高－中HI－MID和低－中LO－MID频段的中心频率可变)、100 mm长音量控制器(推拉电位器)。还有供每4个输入通道为1组的+48 V幻象电源通断开关。

? 提供4个立体声辅助返回AUX RETURN1L/1R－4L/4R和立体声磁带输入TAPE IN L/R输

入口。

? 主控部分位于调音台中间区域，便于操作。

? 主控部分为混音母线MIX buses1－10提供输出通道，具有均衡EQ和100 mm长音量控制器(推拉电位器)。.

? 每个输入通道和4个立体声辅助返回通道均包含1个PFL监听开关。立体声母线、混音母线1－10和矩阵1－2输出通道有1个AFL监听开关，能使你方便快速地监听输入/输出信号。? 用GA(GROUP/AUX)编组/辅助功能，能使你各自地设置到混音母线MIX1－4上的信号为可调(Variable)模式或固定(Fix)模式。

在可调(Variable)模式中，从输入通道输出的信号到混音母线MIX VARIABLE 1－4上的电平可调，这个信号路程通常作辅助(AUX)母线。

在固定(Fix)模式中，从输入通道输出的信号到混音母线MIX FIX 1－4上的电平不可调即此时从输入通道输出的信号到混音母线MIX FIX 1－4上的电平固定不变，这个信号路程通常作编组(GROUP)母线。

由此可见，用这种方式配置混音母线MIX1－4为编组或辅助功能，作特殊的用途。

? 调音台有2个独立的矩阵输出。可各自地混合混音母线MIX1－4和立体声母线ST L/R上的信号，在你希望的电平从矩阵输出MATRIX OUT1－2插座(1/4″茄克插座)上输出混合后的信号。这个混音信号路程可为返送监听系统或为单独的音箱(如中间放置的音箱)及功放。? 所有单声道输入通道、立体声母线ST L/R输出通道、混音母线MIX1－4输出通道均配有插入INSERT I/O插座(1/4″茄克插座)，如果需要，可插入外部的音频周边设备，对信号进行处理。

? 对讲信号可输送到任意的混音母线MIX1－4、混音母线MIX5－10和立体声母线ST L/R。? 控制室监听通道输出C－R MONITOR OUT可选择监听PFL/AFL或磁带输入TAPE IN处信号。

1 YAMAHA GA32/12、GA24/12调音台输入通道部分

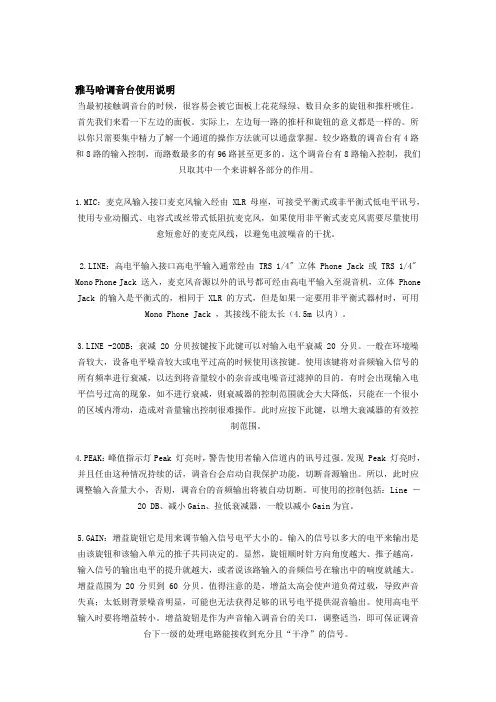

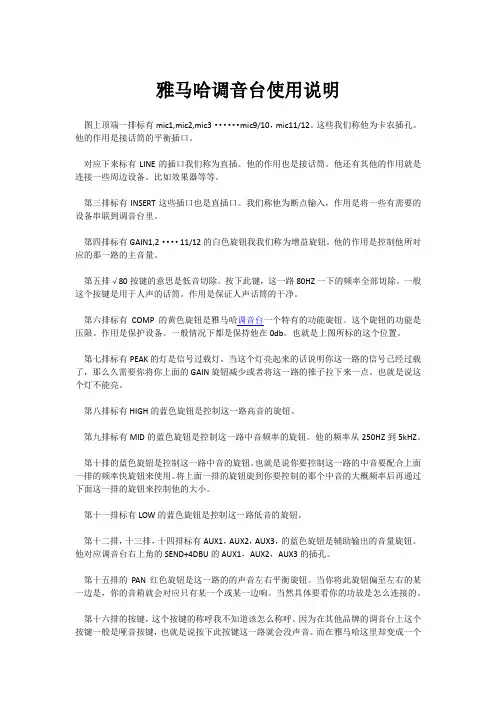

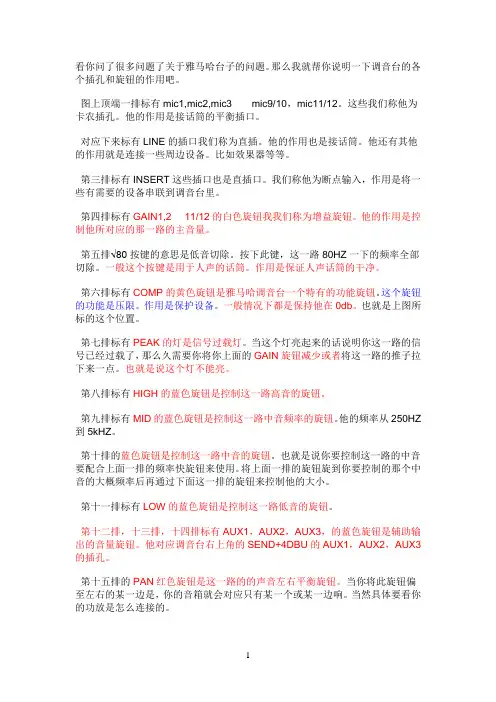

1.1.1 YAMAHA GA32/12、GA24/12 调音台单声道输入通道功能说明

○1Pad switch pad定值衰减(－26dB)开关

对输入信号定值衰减26dB，适用于大信号输入，按下开关接通pad。

○2GAIN control 增益控制器

增益控制器调节输入信号灵敏度，当pad开关○1未按下断开时，调节范围

在－16 dB～－60 dB；当pad开关○1按下接通时，调节范围在

＋10 dB～－34 dB。

○3? (Phase) switch ?(倒相)开关

?(倒相)开关对输入信号的相位倒相1800，按下开关接通?倒相。

○4High pass filter switch 高通滤波器开关

低频截止频率80 Hz，斜率12 dB/oct，按下开关接通高通滤波器。

○5PEAK indicator 信号过载显示器

当通过4段均衡器EQ的信号，其削波电平达到3dB，显示器发亮，告知此时

信号过载，应适当减小输入信号电平。

○6EQ controls (HIGH/HI-MID/LO-MID/LOW) 4段均衡EQ控制器

4段均衡器EQ频带中心频率：高频(HIGH) 10 kHz；高－中频(HI-MID)

400 Hz–8 kHz；低－中频(LO-MID) 80 Hz–1.6 kHz；低频(LOW) 100 Hz。

高－中频(HI-MID)和低－中频(LO-MID)频带中心频率可变。

电平调节范围±15 dB。

○7EQ switch 均衡EQ开关

均衡EQ开关接通和断开4段均衡器EQ，按下开关接通4段均衡器EQ。

未按下开关时，4段均衡器EQ旁路，信号直通。

○8M1–M4 mix level controls M1–M4混音电平控制器

调节4段均衡器EQ之后、通道音量控制器之前的信号电平从输入通道输送

到混音母线MIX(VARIABLE) 1－4。

注意：

当在混音母线MIX VARIABLE/FIX选择区域按下M1–M4开关，选择FIX，FIX显示器发亮，见下图，则从输入通道输送到混音母线MIX(FIX) 1－4的信号电平为定值，此时相应的

M1–M4混音电平控制器不起作用。
