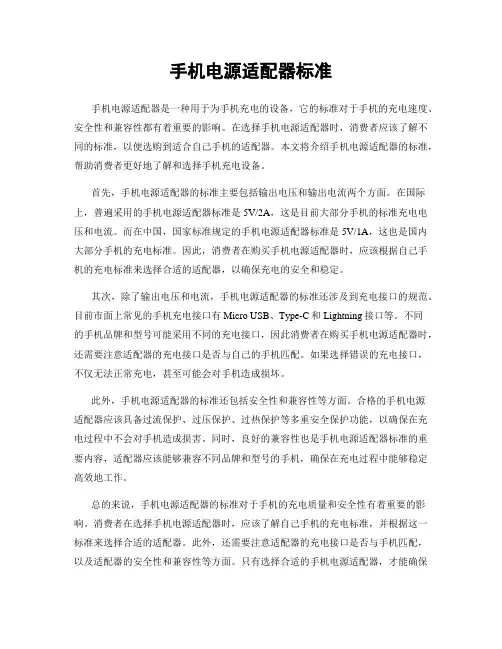

手机电源适配器标准
手机电源适配器标准手机电源适配器是一种用于为手机充电的设备，它的标准对于手机的充电速度、安全性和兼容性都有着重要的影响。
在选择手机电源适配器时，消费者应该了解不同的标准，以便选购到适合自己手机的适配器。
本文将介绍手机电源适配器的标准，帮助消费者更好地了解和选择手机充电设备。
首先，手机电源适配器的标准主要包括输出电压和输出电流两个方面。
在国际上，普遍采用的手机电源适配器标准是5V/2A，这是目前大部分手机的标准充电电压和电流。
而在中国，国家标准规定的手机电源适配器标准是5V/1A，这也是国内大部分手机的充电标准。
因此，消费者在购买手机电源适配器时，应该根据自己手机的充电标准来选择合适的适配器，以确保充电的安全和稳定。
其次，除了输出电压和电流，手机电源适配器的标准还涉及到充电接口的规范。
目前市面上常见的手机充电接口有Micro USB、Type-C和Lightning接口等。
不同的手机品牌和型号可能采用不同的充电接口，因此消费者在购买手机电源适配器时，还需要注意适配器的充电接口是否与自己的手机匹配。
如果选择错误的充电接口，不仅无法正常充电，甚至可能会对手机造成损坏。
此外，手机电源适配器的标准还包括安全性和兼容性等方面。
合格的手机电源适配器应该具备过流保护、过压保护、过热保护等多重安全保护功能，以确保在充电过程中不会对手机造成损害。
同时，良好的兼容性也是手机电源适配器标准的重要内容，适配器应该能够兼容不同品牌和型号的手机，确保在充电过程中能够稳定高效地工作。
总的来说，手机电源适配器的标准对于手机的充电质量和安全性有着重要的影响。
消费者在选择手机电源适配器时，应该了解自己手机的充电标准，并根据这一标准来选择合适的适配器。
此外，还需要注意适配器的充电接口是否与手机匹配，以及适配器的安全性和兼容性等方面。
只有选择合适的手机电源适配器，才能确保手机充电的安全和稳定。
希望本文能够帮助消费者更好地了解和选择手机充电设备，确保手机充电的质量和安全。
EuP指令：环保硬指标
EuP指令：环保硬指标2007年12月15日星期六下午 05:41今年8月11日，千里之外的欧洲，一条产品环保新规悄无声息地到了“转正期”。
由于种种原因，它的“转正”未能引起外界太多反应，但可以肯定的是在不久的将来，这条指令必将对我国的电子产品制造业产生极大的影响。
它就是EuP。
EuP指令，即“用能源产品生态设计框架指令”，是欧盟又一项环保领域的技术壁垒指令。
信息产业部泰尔实验室专家的看法是，它对电子产品生产商造成的影响会远远大于我们已知的RoHS、WEEE或其他任何环保指令。
国内的生产制造商由于长期没有环保意识，因此现在应该对这条指令引起足够重视。
EuP难在哪？根据EuP指令，欧盟要求各成员国最迟在今年8月11日前制定对相关产品的具体化要求并转化为本国法规，以确保EuP生态化设计指令得以有效运作。
之所以说EuP指令可能会比已经出台的其他国际环保指令对电子产品生产商产生的影响更大，是因为该指令首次从产品的设计、制造、使用、维护、回收、后期处理整个生命周期的角度，对“用能源产品”提出全方位的环保要求。
这里陈述的“能源”首先就包括电能，因此手机等电子产品自然会成为监控的对象。
并且该指令适用于所有在欧盟范围内销售的产品，不管它的制造地在哪里。
如果不能满足EuP指令的要求，产品就不能再在欧盟销售。
现在欧洲已经成为我国手机生产厂商特别是中兴、华为等实力较强企业的重要海外市场，那么对这个指令就绝对不能掉以轻心。
从产品的生命周期角度、在各个环节上控制对生态的损耗，这对于国内的电子产品制造商确实不是一件易事。
之前的RoHS、WEEE仅分别从前端原材料和后端回收处理两个环节上提出环保要求，就已经使国内厂商手忙脚乱了。
泰尔实验室环保试验部主任蒋京鑫告诉记者，有一点需要强调的是，EuP指令虽然覆盖的是耗能产品，但它并不是只对产品的能耗做出规定。
使用能源的产品一般被认为在生产、配送、使用、废弃阶段都会对环境造成一些影响，因此EuP指令是对产品的整个生命周期对生态影响的各个因素都做出了规定。
micro usb标准
micro usb标准Micro USB标准。
Micro USB是一种常见的连接标准，用于连接移动设备和计算机或充电器。
它的小巧设计和高速数据传输能力使其成为了许多设备的首选接口。
本文将对Micro USB标准进行详细介绍，包括其起源、特点、优势以及在各类设备中的应用。
Micro USB标准起源于USB 2.0标准，它是为了取代旧款的Mini USB接口而设计的。
Micro USB接口的小巧设计使得它在连接手机、平板电脑、相机等移动设备时非常方便，而且由于其可逆插拔设计，用户无需担心插反接口的问题，大大提高了使用便利性。
Micro USB接口具有高速数据传输能力，最高可达480Mbps，这使得用户可以快速地传输文件或备份数据。
同时，Micro USB接口还支持快速充电技术，可以在短时间内为设备充满电量，大大提高了用户的充电效率。
在众多设备中，Micro USB接口已经成为了主流标准。
手机、平板、蓝牙耳机、智能手表等移动设备几乎都采用了Micro USB接口，这使得用户可以使用同一种数据线或充电器来连接或充电不同的设备，大大方便了用户的日常使用。
除了移动设备，许多其他设备也开始采用Micro USB接口，比如数字相机、电子书阅读器、游戏手柄等。
这种统一的接口标准使得用户可以更加便利地连接各种设备，而不必为了不同的设备配备不同的数据线或充电器。
总的来说，Micro USB标准以其小巧设计、高速数据传输、快速充电以及广泛的应用领域，成为了许多移动设备的首选接口。
它的普及使得用户可以更加便利地使用各种设备，而不必为了连接和充电问题而烦恼。
Micro USB标准的发展也为未来更先进的连接技术奠定了基础，我们有理由相信，它将在未来的一段时间内继续发挥重要作用。
充电器的标准
充电器的标准充电器作为我们日常生活中不可或缺的电子产品，其质量和标准对我们的使用安全和充电效率有着重要的影响。
在选购和使用充电器时，我们需要了解一些相关的标准知识，以确保我们所使用的充电器符合安全标准并且能够满足我们的需求。
首先，我们需要了解充电器的输出电压和电流标准。
一般来说，智能手机和平板电脑的充电器输出电压为5V，而输出电流则根据设备的不同而有所差异。
在选购充电器时，我们要确保其输出电压和电流符合我们设备的充电需求，以免损坏设备或者影响充电效率。
其次，我们需要留意充电器的安全认证标志。
正规的充电器通常会在产品上标有一些安全认证标志，如CE、UL、FCC等。
这些认证标志代表着该充电器已经通过了相关的安全测试，能够确保在使用过程中不会对我们的设备或者人身安全造成威胁。
因此，在购买充电器时，我们要尽量选择带有安全认证标志的产品，以确保我们的使用安全。
另外，充电器的材质和工艺也是影响其质量的重要因素。
优质的充电器通常采用阻燃材料和优良的工艺，能够有效地防止发生短路、过载等安全问题。
因此，在选购充电器时，我们要留意其外壳材质和加工工艺，以确保其质量和安全性。
此外，充电器的充电接口也是需要我们关注的一个重要方面。
目前市场上常见的充电接口有USB-A、USB-C、Micro USB等，而不同的接口类型对应着不同的充电速度和兼容性。
在选购充电器时，我们要根据自己的设备类型和需求选择合适的充电接口，以确保充电效率和兼容性。
最后，我们需要注意充电器的适用范围和使用环境。
一些充电器可能具有特定的适用范围和使用环境要求，如输入电压范围、工作温度范围等。
在选购和使用充电器时，我们要留意其适用范围和使用环境要求，以确保其能够在我们的使用环境下正常工作并且安全可靠。
总之，充电器作为我们日常生活中必不可少的电子产品，其质量和标准对我们的使用安全和充电效率有着重要的影响。
在选购和使用充电器时，我们需要留意其输出电压和电流标准、安全认证标志、材质和工艺、充电接口类型以及适用范围和使用环境要求，以确保我们所使用的充电器符合安全标准并且能够满足我们的需求。
USB数据线检验规范
标准修订记录表QJ 珠海格力电器股份有限公司标准QJ/GD 41.09.003代替 QJ/GD 41.09.002QJ/GD 41.09.007QJ/GD 41.09.009 QJ/GD 41.09.010电线电缆检验规范第八部分手机USB数据线2016-12-1发布2016-12-1实施珠海格力电器股份有限公司发布目录目录 (3)前言 (4)USB数据线 (5)1范围 (5)2规范性引用文件 (5)3技术要求 (5)4试验要求和方法 (5)4.1外观 (5)4.2规格尺寸 (6)4.3线芯排列 (7)4.4物理性能 (7)4.5VW-1燃烧试验 (8)4.6摇摆测试 (8)4.7吊重测试 (8)4.8插拨力测试 (8)4.9电气性能 (9)4.10火花试验 (9)4.11耐压测试 (9)4.12盐雾试验 (9)4.13有害物质含量 (9)5检验规则 (10)6标志、包装、运输和存贮 (10)6.1标志 (10)6.2包装 (11)6.3运输 (11)6.4存贮 (11)附录A （规范性附录）检验报告模板 (12)前言珠海格力电器股份有限公司技术标准是公司标准化技术委员会发布的标准，作为公司内部使用的技术法规性文件。
本部分标准与前一版本相比的主要变化如下：——4.1添加了外观判断图本部分标准由珠海格力电器股份有限公司提出。
本部分标准由珠海格力电器股份有限公司标准化技术委员会归口。
本部分标准由珠海格力电器股份有限公司标准管理部起草。
本部分主要起草人：蔡春晓（标管部）本部分标准本次修订人：蔡春晓（标管部）本部分标准于2016年6月首次发布(换版)。
·USB数据线1 范围本部分规定了USB线的技术要求、试验要求和方法、检验规则、标志、包装、运输和贮存。
本部分适用于USB线。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
欧盟充电器标准
欧盟充电器标准随着科技的发展和人们对便利性的追求，各种电子设备已经成为我们生活中必不可少的一部分。
然而，这些设备都需要充电，而充电器的兼容性问题一直是困扰消费者的一个难题。
为了解决这个问题，欧盟制定了一系列充电器标准，以确保消费者可以安全、方便地使用各种设备充电器。
欧盟充电器标准的起源欧盟充电器标准的制定可以追溯到2009年。
当时，欧盟对充电器市场的调查发现，充电器的兼容性问题给消费者带来了很多不便。
不同品牌的设备需要不同的充电器，这不仅增加了消费者的费用，还增加了废弃电子设备的数量，对环境产生了不良影响。
因此，欧盟决定制定一系列充电器标准，以确保消费者可以安全、方便地使用各种设备充电器。
欧盟充电器标准的内容欧盟充电器标准主要包括以下内容：1.充电器的输出电压和电流必须符合国际标准，以确保充电器可以为不同品牌和型号的设备提供充电。
2.充电器必须符合欧盟的安全标准，以确保消费者使用充电器时不会受到电击或火灾等危险。
3.充电器必须符合欧盟的能效标准，以确保充电器的能耗和电费支出尽可能低。
4.充电器必须符合欧盟的环保标准，以确保充电器的生产和使用对环境的影响最小化。
欧盟充电器标准的实施欧盟充电器标准于2011年开始实施。
根据这些标准，所有在欧盟销售的移动电话、平板电脑、笔记本电脑、数字相机等设备必须使用微型USB接口的充电器。
这意味着消费者可以使用相同的充电器为不同品牌和型号的设备充电，从而减少了费用和废弃电子设备的数量。
欧盟充电器标准的影响欧盟充电器标准的实施对消费者、制造商和环境都产生了积极影响。
首先，消费者可以使用相同的充电器为不同品牌和型号的设备充电，从而减少了费用和废弃电子设备的数量。
此外，消费者不必为了购买兼容的充电器而担心充电器的质量和安全性问题。
其次，制造商也受益于欧盟充电器标准的实施。
他们可以生产符合标准的充电器，以满足消费者的需求，并减少不必要的成本和浪费。
最后，欧盟充电器标准的实施对环境产生了积极影响。
usbpd 标准 编号
usbpd 标准编号全文共四篇示例，供读者参考第一篇示例：USBPD（USB Power Delivery）标准是一种用于USB接口的新一代功率传输协议，它可以实现更高功率的传输，带来更快的充电速度和更强的充电能力。
USBPD标准是由USB-IF（Universal Serial Bus Implementers Forum）制定的，它为USB接口的发展带来了重大的变革。
USBPD标准最先发布于2012年，随后不断进行更新和完善。
目前最新的版本是USBPD 3.1，它提供了更加丰富和灵活的功率传输能力，可以支持高达100W的功率传输，从而可以满足更多种类设备的充电需求。
USBPD标准的主要特点包括以下几点：2. 更加灵活的供电模式：USBPD标准支持多种供电模式，包括5V、9V、15V、20V等多种电压级别，可以根据设备的需求灵活调整供电参数。
3. 双向传输：USBPD标准支持双向传输，可以实现设备之间的双向通信和功率传输，从而可以更加智能地管理电力传输。
4. 兼容性强：USBPD标准可以向后兼容USB 2.0和USB 3.0，可以在不同版本的USB接口之间进行兼容和互联。
5. 功能丰富：USBPD标准还支持快速充电、数据传输、视频输出等功能，可以满足多种应用场景的需求。
USBPD标准的发展势头正劲，越来越多的设备开始采用这一标准。
除了手机、平板、笔记本等消费类电子产品外，许多其它类型的设备，如电动车、工业设备、医疗设备等，也开始逐渐采用USBPD标准进行供电。
目前，USBPD标准已经成为电子产品领域的主流标准之一，得到了广泛的应用和推广。
未来，随着技术的不断发展和完善，USBPD标准将会继续演化，为用户带来更加便捷、高效的充电体验。
第二篇示例：USB Power Delivery（USBPD）标准编号是一种用于电子设备之间充电与数据传输的通信协议，是一种全球性标准。
随着移动设备的快速发展，USBPD标准的出现对于用户来说是一个重大的利好，可以提供更高功率的充电速度和更可靠的数据传输。
usb接口类移动电源行业标准
usb接口类移动电源行业标准USB接口类移动电源行业标准。
随着移动设备的普及和便携性需求的增加，移动电源已经成为了人们日常生活中不可或缺的电子产品。
而其中，USB接口类移动电源更是因其便捷、通用的特点，成为了市场上的热门产品。
然而，由于市场监管不严和行业标准不统一，USB 接口类移动电源产品的质量和安全问题也日益突出。
因此，制定USB接口类移动电源行业标准显得尤为重要。
首先，USB接口类移动电源的标准应当明确规定产品的输入输出电压和电流范围，以及充放电效率要求。
这样可以有效避免因为充电电压不匹配而导致的设备损坏，或者因为电流过大而引发的安全隐患。
同时，明确的充放电效率要求也可以促进厂家在产品设计和生产中更加注重能源利用效率，从而降低资源浪费。
其次，USB接口类移动电源行业标准还应当规定产品的安全性能要求。
例如，应当明确产品在过充、过放、短路等异常情况下的自动保护功能，确保产品在异常情况下能够及时切断电源，避免对用户和设备造成损害。
此外，还应当规定产品的外壳材质和防火等级，以及充电接口的防水防尘等级，以提高产品在使用过程中的安全性和稳定性。
另外，USB接口类移动电源行业标准还应当规定产品的兼容性要求。
随着USB接口类移动电源的普及，越来越多的移动设备都采用了USB接口进行充电和数据传输。
因此，产品应当符合USB接口标准，确保能够与各类移动设备兼容，不仅提高了产品的通用性，也方便了用户的使用体验。
最后，USB接口类移动电源行业标准还应当规定产品的环保要求。
制定符合环保要求的标准，可以促进行业的健康发展，降低产品的环境污染，减少资源消耗，提高产品的可持续性。
综上所述，制定USB接口类移动电源行业标准对于保障产品质量和用户安全，促进行业健康发展具有重要意义。
只有通过统一标准，规范市场，才能够推动行业向着更加规范、安全、高效、环保的方向发展。
希望相关部门能够加大标准制定和市场监管力度，共同推动USB接口类移动电源行业的健康发展。
充电器的标准
充电器的标准充电器是我们日常生活中必不可少的电子产品，它们可以为我们的手机、平板电脑、笔记本电脑等设备提供稳定的电力支持。
然而，由于市场上充电器种类繁多，质量良莠不齐，有些甚至存在安全隐患，因此了解充电器的标准显得尤为重要。
首先，充电器的标准应当符合国家相关规定。
在中国，充电器的标准由国家质检总局制定并实施，符合标准的充电器应当通过国家认证，并在产品上有明确的标识。
消费者在购买充电器时，应当注意查看产品上的认证标志，确保产品符合国家标准。
其次，充电器的标准还包括电压和电流的输出稳定性。
优质的充电器在输出电压和电流方面应当具有较高的稳定性，能够为充电设备提供稳定、安全的电力支持。
而一些劣质的充电器在输出电压和电流方面存在波动，可能会对充电设备造成损害，甚至存在安全隐患。
此外，充电器的标准还应当包括产品的安全性能。
优质的充电器在设计和制造过程中应当考虑到产品的安全性能，包括过流保护、过压保护、过热保护等功能，以确保在充电过程中不会对设备和使用者造成损害。
消费者在购买充电器时，应当选择具有安全保护功能的产品，避免使用劣质充电器带来的安全隐患。
最后，充电器的标准还应当考虑产品的耐用性和环保性。
优质的充电器在材料选择和制造工艺上应当符合环保要求，同时具有较长的使用寿命，能够减少产品更换频率，降低资源浪费。
消费者在购买充电器时，应当选择具有环保认证的产品，并注意产品的质量和耐用性。
总之，了解充电器的标准对于消费者来说至关重要。
选择符合国家标准、具有稳定输出、安全保护功能、耐用环保的充电器，不仅能够保障充电设备的安全和稳定使用，还能够减少资源浪费，为环境保护做出贡献。
希望消费者在购买充电器时能够重视产品的标准，选择优质的产品，确保使用安全和环保。
满足EuP规范的新一代Micro-USB手机充电器
…
；
离 减小 到仅一 个变 压器 ，把反 馈隔 离
光耦 省掉 了。这是 一个众 所周 知的设
器 实 际 实现 方 案 示 例
Ｃ级 ｈ ｋ ｏ ｖ ｒｅ ，ｇｃｃ 、反 激 式 转 计 概念 。 因此 ，Ｐ Ｂ 的设 计 和验证 ） 最小 ，专 为满足现 代手机 的严 苛空 问 ｃ ｏ ｅ ｃ ｎ ｅｔｒ 工作 大为 简化 。 换 器（ ｙ ａｋｃ ｎ ｅｔｒＩ及 后 者 的一 ｆ ｂ ｃ ｏ ｖ ｒ ） ｌ ｅ ） ｌ 要求 而定 义 。
另 外 ，消 费 者 相 关 的消 费 支 出 大 约 在充 电器 内而 不是手 机 中 ，这 种拓 扑
假设 充 电器 维 持 现 状 ，估 计 会 排除 在手机 之外 ，不过使 用不 匹配 充
使 电源插座变得 紧张。另一 方面 ，
插 座 上 ， 这 样 做 会 大 大 增 加 待 机 产 生 约２ Ｍｔ 氧 化碳 当量 （ ｅ ） ６ ￣ ｃｏ，ｑ 的 电器而带 来 的风 险也 变得相 当高 。而
移 动 电子 设 备 在人 们 的 １常 生 活 中 亿 个 充 电 器 ，加 上 已有 的２ 亿 个 ， ３ ９
越 来 越 普 及 ，每 一 个 移 动 设 备 至 少 充 电器 数 量 的使 用 基 数 庞 大 ，如 果 很容 易 出现过 度充 电现 象 ，而 且如 果
都配 有一个 充 电器 。据 估计 ， 目前 每 个充 电器 少 消耗 １ 瓦 电 能 ，或 者 充 电不 当甚 至 可能 发生爆 炸 。因 为在 毫
对 充电器 和外 部 电源 的 。
ＲＣＣ ＋ ＋ ＋ ＋＋＋ ＋ ＋ ＋
统 一 充 电器 有 助 于 节 能 环 保 和减 少 浪 费
反 激 式
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(上接39页)
工作电压的方法来解决这个问题， 但这样做带来的高功耗和各种干扰 会导致高频标签的工作距离无法提 高。人们尝试用PMOS来代替NMOS 二极管，因为对电荷泵设计而言， 独立的衬底电位消除了衬偏效应， 传输高电压时不会有电压损失，这 些PMOS的有利特性看起来是如此诱 人。但是至今还没有看到业界在这 方面取得什么重大的进展，已公开 的方案不是需要特殊工艺支持就是 没有什么实质性的性能提高。
有具有数据功能的手机，一些较简单 待机功耗高、成本高，这些不在本 制器之上是辅助电源电路，辅助绕组
的低端手机和腕表电话等超小型手机 文分析范围之内。
上的电压也用于感测输出电压。次级
目前不在考虑范围内。
由上页中的表可见，在电路复 端只使用了一个整流器和电容器。
这并非一项强制性标准，是由 杂性，以及相应而来的尺寸、重量
D101
DF10S
4
1
~+
3~ - 2
R110 750kΩ
LF101 2x39mH 0.6A
R112 750kΩ
C101 220nF X2
C102 22μF 400V
C105 10μF 25v
Q102 BC846B
R111 3kΩ
D105 MM3Z24VB
R101
100kΩ
2W
D104
RS1G
D102
第2步：ngcp下跳，由于之前A 电位最高为VA= V0+2×Vdd-∆V(因A 电位来自OUT的充电，而OUT最高 电位为Vin+Vdd=V0+2×Vdd-∆V，并 且这个最高电位发生在NCP=1时， 此时ngcp为高)，所以下跳后VA最高 =V0-∆V，所以P1导通，In对Out充 电，使Vout=V0+Vdd。
索尼爱立信、德州仪器等10家主流企 且很容易大量集聚热量造成器件毁 这意味着工作期间的功耗很低，效率
业已与欧盟达成一致协议，支持这项 坏，故而需要次级端调节才能使用锂 因此得以提高。在峰值电流控制模式
新标准的实施。这其中包括了全球最 离子电池。此外，RCC的待机功耗很 下提供固有的逐周期限流，增强系统
图4所示为输出端的情况，其电 压和电流限制在±5%容限范围内。因
此，电池可实现恒流充电(图4中垂直 部分)。在充电期间，当电池电压上 升到某个点时，充电器电路将切换到 恒压模式，然后随电池逐渐接近满 电，电流减小。这是电池规范最关键 的一点，因为由于电压过高造成的过 载，可能导致文章开始曾提到过的不 良后果。9 347
5
6
C1 2.2nF Y1
lout CONN201 MKDSN1.5/2 C201 2 22μF 1 25V
GND
denotes SMD part
压(通常为控制IC供电)来感测输出电 压，这就大幅度减少了元件数目。不 过，由于没有对输出电压进行直接控 制，要实现高精度需要一定技巧。另 外，它们还需要输出端过压或过流快 速保护功能。
大的手机生产商，因此预期将大力推 高，因为这种转换器工作在不连续和 可靠性。控制器带有许多不同的保护
动市场向前发展。对于终端用户，真 连续传导模式之间，空载下开关频率 功能，如过压和过热保护。充电器和
正的好处在于所有不同手机都可以 采用一个充电器来充电，这样就更方 便、更节约。另外，这还能够延长充 电器的使用寿命，并大大减少了相关 垃圾的产生，减少对环境的影响。
８３．０
８２．５ 效 率 ８２．０
（ ）
％ ８１．５ ８１．０
８０．５ ８０
１１０ １４０ １７０ ２００ ２３０ ２６０
输入电压（ＶＲＭＳ）
图3：输出电流为700mA时整个线路电压范围上的效率
集成电路应用 41
设计诀窍 TECHNICAL KNOWHOW
Ｍａｘｉｍｕｍ
Ｖｏ
Ｍｉｎｉｍｕｍ Ａｆｔｅｒ Ｃａｂｌｅ Ｃｏｍｐｅｎｓａｔｉｏｎ
Ｂｅｆｏｒｅ Ｃａｂｌｅ Ｃｏｍｐｅｎｓａｔｉｏｎ
Ｉｏ
图4：输出端电压和电流限制在±5%容限 范围内
手机之间线缆上的电压降可通过一种 可配置的线缆补偿来实现校正。
这个充电器工作在70mW，或待 机功率以下，具体取决于线路电压。
对于整个范围，效率值都在80% 以上，这意味着连接线路电压的电路 的自有功耗小于700mW。
第3步：ngcp上跳，VA= V0+Vdd
-∆V，P1截止，IN停止对OUT充电。 第4步：CP下跳，Vin=V0，P2打
开将VA充电到VA= V0+Vdd。 第5步：NCP上跳，Vout=V0+2
×Vdd，P2打开，VA=V0+2×Vdd-∆V。 第6步：NCP下跳，Vout下降到
Vout=V0+Vdd-∆V。回到起始状态。 如此实现持续地抬高一个Vdd电
压的能力。该芯片的EEPROM共采用 8对16级这样的电荷泵电路(具体电路 略)，以便在电源电压低至1.0 V时， 仍能提供足够高的编程电压。■
P1
OUT
C2’ NCP
A P2 C1
ngcp
图6：核心电路和相关波形图
IN
C2 CP
CP ngcp
1,500mA的电流。实际的充电器电路 器。以往，业界常采用带50Hz变压 器。PSR控制器位于电路中心，用于
位于手机内部，在手机内对电池进行 器的线性充电器，但是这种充电器 控制功率MOSFET。该电路采用的控
充电。目前，这种新标准有望覆盖所 存在一些固有缺点，比如重量大、 制器是独立式控制器FAN102。在控
外，由于需要发运和交付充电器，需 要消耗更多的能量，并有更多温室效 应气体排放。在使用方面，大约58% 的能量是在待机模式下消耗的，仅有 42%的能量用于工作模式。
充电器的数量泛滥和充电器标 准不统一有关，比如以前每一个手机 在出售时都附带有至少一个充电器。 原因很简单，大多数手机生产商都 采用自己定义的接口类型，只能使用 他们自己的充电器。还有一个原因是 基于安全考量——上几代锂离子电池 很容易出现过度充电现象，而且如果 充电不当甚至可能发生爆炸。因为在 以前的产品中，电池充电电路是放置 在充电器内而不是手机中，这种拓扑 结构有利于把充电器电路产生的功耗 排除在手机之外，不过使用不匹配充 电器而带来的风险也变得相当高。而 现在，内置充电器电路的效率要高 得多，故可能针对Micro-USB建立新 的标准。图1所示为所有不同的USB 连接器类型，最左边的连接器就是 Micro-USB，它在所有USB连接器中
随着待机能耗和开关损耗的降
低，除高电压(highline)条件之外， 显然待机功耗可控制在70mW左右， 不到EU待机指令目标的三分之一。 如果这样的充电器插在插座上被遗 忘5年，节省的230mW功耗相当于： 230mW×5 年×0.21欧元/kWh=2.11 欧元。节省的电费可能和这样一个充 电器的实际BOM成本相差无几。
RS1K
C103 10nF
IC101
FAN102SZ
7
5
VDD
VS
4
8
COMV GATE
3 COMI
CS 1
0
2
GND CCMR
R104 10R
R105 100R
C106 10nF 500V
R109 106kΩ
Q101 FCD4N60
T1
D201
EF20/EF25 horizontal ES3D
1
10
集成式MOSFET的器件中也带
欧盟推动的一项倡议。不过，从2009 与成本方面，RCC转换器显然最具优 有控制器，以进一步减小空间要求。
年7月起，苹果、LG、摩托罗拉、 势。不过，它提供的保护功能较少， PWM频率在很小范围内变化， 以改
NEC、诺基亚、高通、RIM、三星、 这是由于其对过度充电非常敏感，并 善EMI性能。启动和工作电流极低，
要求而定义。
换器(flyback converter)以及后者的一 工作大为简化。
该接口标准意味着可以经由它 种新的衍生架构初级端调节(Primary
图2的左边，在桥式整流器和总
来提供5V±5%的电压，以及500mA至 Side Regulation，PSR))反激式转换 线电容前面接有一个极小的EMI滤波
该芯片的设计采用了与以往高 频标签完全不同的电荷泵电路，其核 心电路和相关波形图如下所示：
讨论电路稳态工作时一个时 钟周期的工作情形，起始状态为 CP=0，NCP=0，ngcp＝1(高电平 =2×Vdd)，节点IN已建立起一个稳 定的基准电位(最低电位)V0。
第1步：CP上跳，Vin被上举到 V0+Vdd，而Vout=V0+Vdd-∆V， -∆V 代表电荷转移产生的电压损失。
设计诀窍 TECHNICAL KNOWHOW
满足EuP规范的新一代Micro-USB 手机充电器
2010年4月，针对手机电池充电器的EuP开始生效，并成为强制性要求。连接器一致向Micro-USB发 展的新趋势，意味着现在有可能统一充电器设计标准，并在充电器生命周期上实现大幅节能。
■ Alfred Hesener 飞兆半导体公司
总而言之，随着技术发展水平 不断提高，现在有可能实现更好的充 电器。但新的技术方案未必一定具有 很好的制造成本效益。在政府标准等 新要求的推动下，技术创新可能催生 出更昂贵的解决方案。采用新的PSR 控制模式所实现的节能效果可能看似 不起眼，但考虑到每年售出手机的 庞大数量，累积节省的电能就非常可 观，同时还避免了消费者不必要的花 费和支出！■
统一充电器有助于节能环保和减少 浪费 预计2010年仅仅欧洲地区将销售近8
亿个充电器，加上已有的29亿个， 充电器数量的使用基数庞大，如果 每个充电器少消耗1毫瓦电能，或者 少用1克有害物质，累积效应巨大。 另外，消费者相关的消费支出大约 为78亿欧元，也相当可观。
