手机充电器电路原理图分析

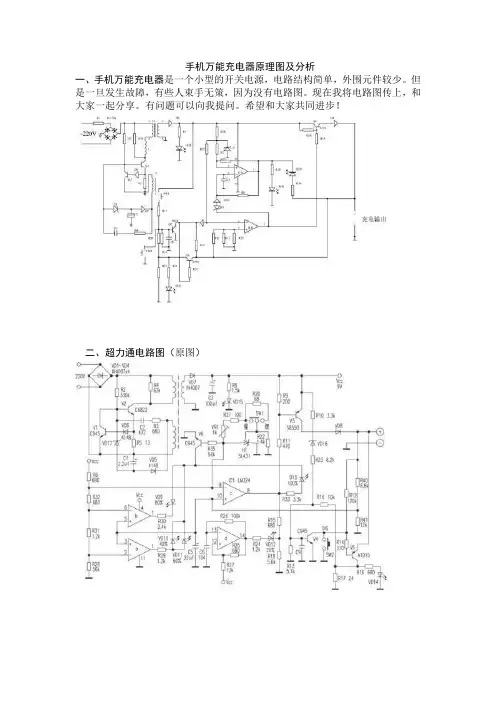

手机万能充电器原理图及分析
手机万能充电器原理图及分析一、手机万能充电器是一个小型的开关电源，电路结构简单，外围元件较少。
但是一旦发生故障，有些人束手无策，因为没有电路图。
现在我将电路图传上，和大家一起分享。
有问题可以向我提问。
希望和大家共同进步！二、超力通电路图（原图）三、我修改过的图纸（我认为原图可能有错误）四、超力通电路原理该充电器具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电功能。
在150～250Ｖ、40ｍＡ的交流市电输入时，可输出300±50ｍＡ的直流电流。
该充电器采用了RCC型开关电源，即振荡抑制型变换器，它与PWM型开关电源有一定的区别。
PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而RCC型开关电源只是由稳压器组成电平开关，控制过程为振荡状态和抑制状态。
由于PWM型开关电源中的开关管总是周期性的通断，系统控制只是改变每个周期的脉冲宽度，而RCC型开关电源的控制过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通。
当负载电流减小时，滤波电容放电时间延长，输出电压不会很快降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才会再次导通。
开关管的截止时间取决于负载电流的大小。
开关管的导通／截止由电平开关从输出电压取样进行控制。
因此这种电源也称非周期性开关电源。
220Ｖ市电经VD1～VD4桥式整流后在V2的集电极上形成一个300Ｖ左右的直流电压。
由V2和开关变压器组成间歇振荡器。
开机后，300Ｖ直流电压经过变压器初级加到V2的集电极，同时该电压还经启动电阻R2为Ｖ２的基极提供一个偏置电压。
由于正反馈作用，V2 Ic 迅速上升而饱和，在Ｖ２进入截止期间，开关变压器次级绕组产生的感应电压使ＶＤ７导通，向负载输出一个９Ｖ左右的直流电压。
开关变压器的反馈绕组产生的感应脉冲经ＶＤ５整流、Ｃ１滤波后产生一个与振荡脉冲个数呈正比的直流电压。

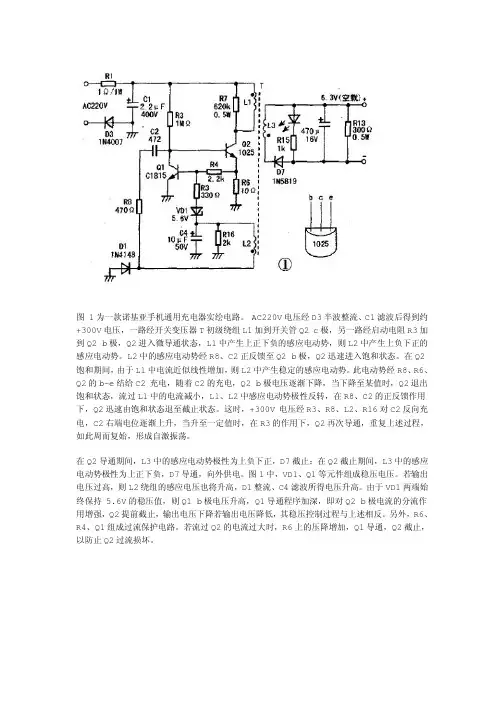

诺基亚手机充电器电路图及分析
图 1为一款诺基亚手机通用充电器实绘电路。
AC220V电压经D3半波整流、C1滤波后得到约+300V电压，一路经开关变压器T初级绕组L1加到开关管Q2 c极，另一路经启动电阻R3加到Q2 b极，Q2进入微导通状态，L1中产生上正下负的感应电动势，则L2中产生上负下正的感应电动势。
L2中的感应电动势经R8、C2正反馈至Q2 b极，Q2迅速进入饱和状态。
在Q2饱和期间，由于L1中电流近似线性增加，则L2中产生稳定的感应电动势。
此电动势经R8、R6、Q2的b-e结给C2 充电，随着C2的充电，Q2 b极电压逐渐下降，当下降至某值时，Q2退出饱和状态，流过L1中的电流减小，L1、L2中感应电动势极性反转，在R8、C2的正反馈作用下，Q2迅速由饱和状态退至截止状态。
这时，+300V 电压经R3、R8、L2、R16对C2反向充电，C2右端电位逐渐上升，当升至一定值时，在R3的作用下，Q2再次导通，重复上述过程，如此周而复始，形成自激振荡。
在Q2导通期间，L3中的感应电动势极性为上负下正，D7截止；在Q2截止期间，L3中的感应电动势极性为上正下负，D7导通，向外供电。
图1中，VD1、Q1等元件组成稳压电压。
若输出电压过高，则L2绕组的感应电压也将升高，D1整流、C4滤波所得电压升高。
由于VD1两端始终保持 5.6V的稳压值，则Q1 b极电压升高，Q1导通程序加深，即对Q2 b极电流的分流作用增强，Q2提前截止，输出电压下降若输出电压降低，其稳压控制过程与上述相反。
另外，R6、R4、Q1组成过流保护电路。
若流过Q2的电流过大时，R6上的压降增加，Q1导通，Q2截止，以防止Q2过流损坏。

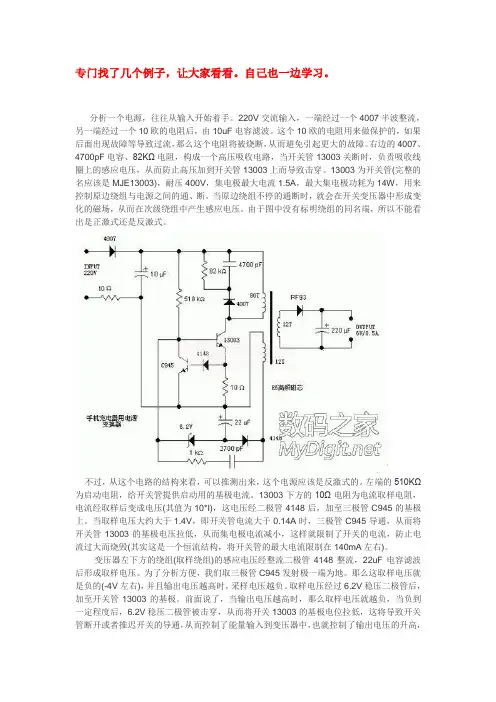

手机充电器电路原理图分析
专门找了几个例子，让大家看看。
自己也一边学习。
分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
取样电压经过6.2V稳压二极管后，加至开关管13003的基极。
前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。

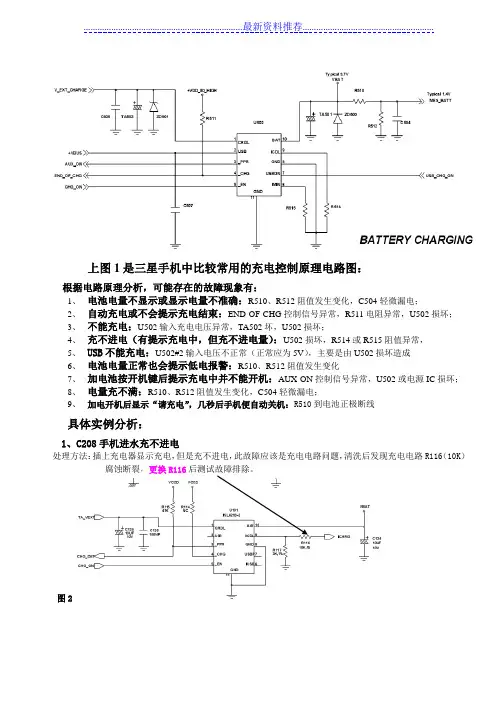

手机常用的充电控制原理电路图
上图1是三星手机中比较常用的充电控制原理电路图：根据电路原理分析，可能存在的故障现象有：1、电池电量不显示或显示电量不准确：R510、R512阻值发生变化，C504轻微漏电；2、自动充电或不会提示充电结束：END-OF-CHG控制信号异常，R511电阻异常，U502损坏；3、不能充电：U502输入充电电压异常，TA502坏，U502损坏；4、充不进电（有提示充电中，但充不进电量）：U502损坏，R514或R515阻值异常，5、USB不能充电：U502#2输入电压不正常（正常应为5V），主要是由U502损坏造成6、电池电量正常也会提示低电报警：R510、R512阻值发生变化7、加电池按开机键后提示充电中并不能开机：AUX-ON控制信号异常，U502或电源IC损坏；8、电量充不满：R510、R512阻值发生变化，C504轻微漏电；9、加电开机后显示“请充电”，几秒后手机便自动关机：R510到电池正极断线具体实例分析：1、C208手机进水充不进电处理方法：插上充电器显示充电，但是充不进电，此故障应该是充电电路问题，清洗后发现充电电路R116（10K）腐蚀断裂，更换R116后测试故障排除。
图22、C218手机不充电（无充电电流）处理方法：拆机后发现卡座下面一个黄电容(C324)有点变色,更换C324后无效。
用万用表测ZD703开路,更换ZD703后故障有所改善(显示充电,但是充不进电)。
分析原因应是CPU检测到充电信号,但是充电IC没有完成充电电路中供电输出信号,更换充电IC(U301)后故障排除。
图33、D508手机装电池显示自动充电状态处理方法：因为手机CPU检测到充电信号导致，先检查尾插正常，装电池测充电IC（U503）#7电压为低电平(正常2.6V左右)。
查找电路图，发现U503#7与Q500相连，拆除Q500测量电压正常，更换Q500故障排除。
D508手机装电池显示自动充电的比较常见,有部份是充电IC或尾插损坏导致,部分是由于Q500导致,但有部分Q500本身没有坏,但摘除Q500也可以解决。

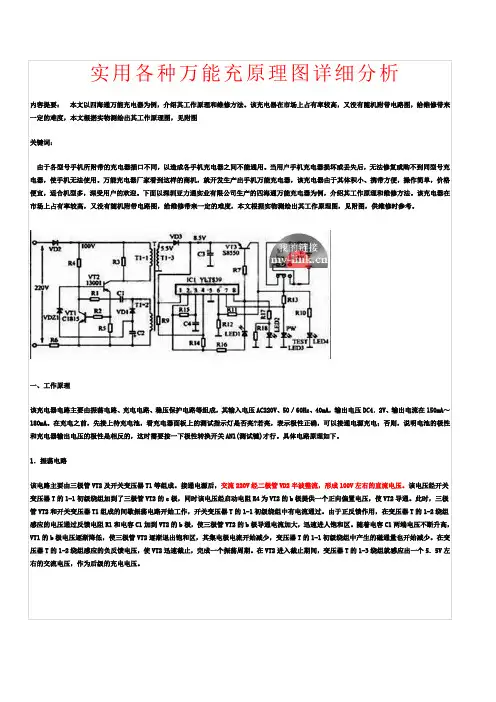

手机万能充电器电路原理图及分析
万能充电器原理图实物图：万能充电器电路图手机万能充电器万能充电器电路图手机万能充电器万能充电器电路图：手机用锂离子电池的充电原理锂离子电池的充电过程分两阶段进行，首要用恒流充电到4.2V+0.05V，即转入4.2V0.05V恒压的第二阶段充电，恒压充电电流会随着实物图：万能充电器电路图手机万能充电器万能充电器电路图手机万能充电器万能充电器电路图：手机用锂离子电池的充电原理锂离子电池的充电过程分两阶段进行，首要用恒流充电到4.2V+0.05V，即转入4.2V±0.05V恒压的第二阶段充电，恒压充电电流会随着时间的推移而逐渐降低，待充电电流降到0.1CmA时，表明电池已充到额定容量的93%或94%，此时即可认为基本充满，如果继续充下去，充电电流会慢慢降低到零，电池完全充满。
恒流充电率为0.1CmA~1.5CmA （CmA：当电池额定容量为1000mAh时，则 1.0CmA充电率表示充电电流为1000mA，依此类推）。
标准充电率为0.5CmA，约需2小时可将电池电压（放电到3.0V的电池）充到4.2V，再转入恒压充1小时左右，即可结束充电。
整个充电过程约需3小时，当充电率为1.5CmA时，第一阶段的充电时间只约需1/2小时。
实用万能充电器电路图手机万能充电器电路，此充电器主要有恒流源、恒压源和电池电压检测控制三部分组成。
手机万能充电器电路图简单实用的锂电充电器手机充电器电路原理图分析对于市场上到处可见的手机充电器，万能充不断的增多，但质量又不是很高，经常会出现问题，扔了可惜，故教大家几招分析手机充电器原理的分析，希望能给大家修理带来些帮助。
分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。

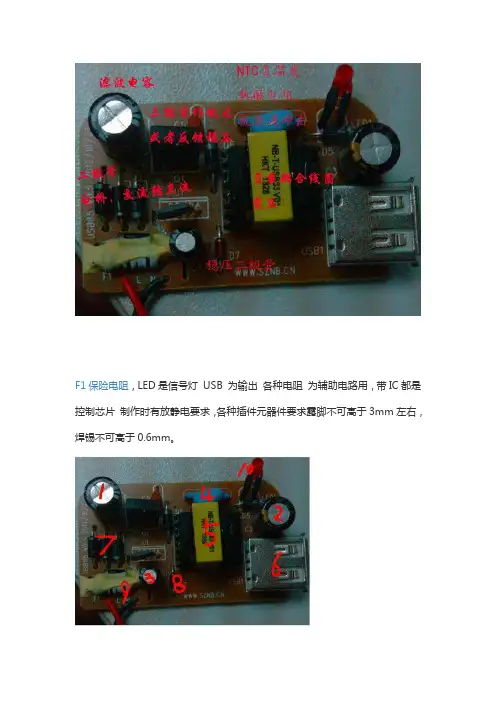

手机充电器电路元器件解释
F1保险电阻，LED是信号灯USB 为输出各种电阻为辅助电路用，带IC都是控制芯片制作时有放静电要求，各种插件元器件要求露脚不可高于3mm左右，焊锡不可高于0.6mm。
如图所示：1、2、3是电解电容，作用是滤波。
4是高压瓷片电容，作用是冷热地耦合，提高稳定性降低干扰。
5是开关变压器，作用是变换电压。
6是USB接口，对外提供+5V电压。
7是整流二极管，作用是把交流变成直流。
8是稳压二极管，作用是提供一个稳定的参考电压。
9是电阻，在这里的作用应该是启动。
10是发光二极管，作用是指示电路的工作状态。
另外，电路上标注Q1的是开关管，为开关变压器提供开关脉冲。
标注U1者为集成IC，为整个电路提供相应的功能。
Q1是开关管，根据电路的不同有的用双极型三极管，有的用场效应管，
但原理和作用都一样，在其控制极加上开关信号，可以控制其工作在导
通和截止状态，导通时有电流通过，截止时没有电流通过。
因此才有“开
关”的说法。
而U1是一个集成电路，里面集成了很多元件，它的主要
功能是提供开关管需要的脉冲信号，并且根据输出电压的高低来自动调
整输出信号，也使得输出电压稳定。
保险电阻和碳膜电阻实际并没什么
区别，当一只电阻用来充当保险使用时，就称其为保险电阻。
碳膜电阻
是最常用的电阻，所有电子电路都有它的身影，只有特殊的场合才会用
到特殊的电阻，比如稳定性高的金属膜电阻、精度高的线绕电阻、抗冲
击的碳质电阻等。
手机充电器电子电路原理分析及图解
手机充电器电子电路原理分析及图解分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
取样电压经过6.2V稳压二极管后，加至开关管13003的基极。
前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。
苹果iphone55s充电器（A1443）及电路原理图
苹果iphone55s充电器（A1443）及电路原理图苹果iphone5/5s充电器(A1443)及电路原理图笔者花费许多时间，在同事的帮助下把我的iphone5原配充电器拆解开来，经过艰苦卓绝地测试、分析，终于艰难地反绘出其电路原理图。
由于许多元件⾮常⼩，常常是0402封装，故这些元件没法给出参数。
电阻参数部分是根据其3位或4位数码（标识法）推出，部分是测试得到，可能不准确。
(整流后滤波电压155V是市电经2：1隔离变压器降压为AC110V时测出)FAN301H是Fairchild公司出品的另外⼀种型号的原边反馈控制器，功能与FAN104W相似。
本电路负载输出电流在 1A以下时按恒压（CV）调节设计，次级侧采⽤电阻偏置分压（次级元件⽆编号：上偏置电阻为100kΩ，下偏置为两个电阻并联，等效电阻为31.8kΩ）检测输出电压，加到基准稳压源（Y3HU类似TL431，参考电压为1.25V）参考端，控制光耦构成的稳压反馈信号。
稳定输出电压为VO=1.25 *（1+100k/31.8）=5.18V注：实测Y3HU参考电压为1.23V，因此实际输出电压约为5.1V。
THR1是热敏电阻，常温时阻值较⼤，与R19//R21串联为Q2提供基极电流太⼩，可以忽略不计，Q2近乎截⽌。
此时，R17与R10//R11（≈R10）串联，经C4滤波加到IC1的4脚，作为原边反馈电流感测信号。
若因充电使充电器内环境温度升⾼，Q2开始导通， Q2与R17串联，然后与R12并联，再与R10//R11串联，加到IC1的4脚，⽐常温时电压升⾼，输出电流下降，减⼩输出功率，降低充电器温升。
其典型应⽤电路如下图。
拆解图⽚：⾼压板（可见控制器FAN301H，整流桥堆，过温保护三极管Q2等元件）⾼压板内⾯（可见被绝缘薄膜包裹的开关管，初级滤波电感，RCD吸收电路的阻容等元件），由于我操作不慎，温度电阻THR1被搞丢，也因为元件太⼩，我把MOS管源极检测电流的电阻R5（标记为100，即10欧姆）焊接掉，专门测试R4（标记为I7Y）的阻值，完了，再把R5焊上时焊锡过多。
