声控玩具的工作原理

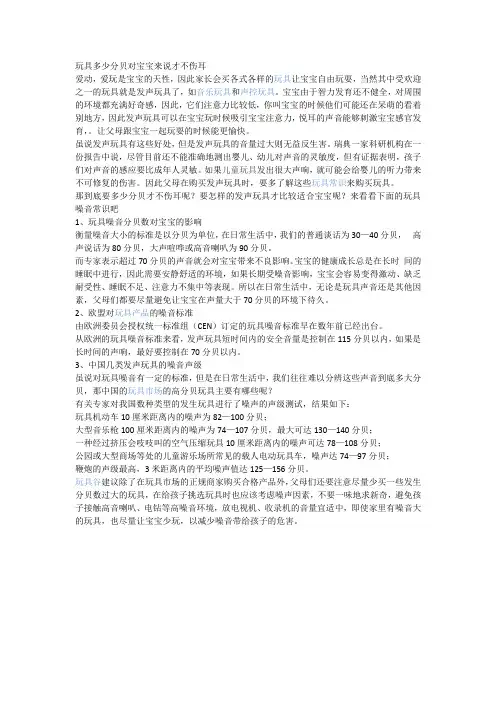

玩具多少分贝对宝宝来说才不伤耳
玩具多少分贝对宝宝来说才不伤耳爱动，爱玩是宝宝的天性，因此家长会买各式各样的玩具让宝宝自由玩耍，当然其中受欢迎之一的玩具就是发声玩具了，如音乐玩具和声控玩具。
宝宝由于智力发育还不健全，对周围的环境都充满好奇感，因此，它们注意力比较低，你叫宝宝的时候他们可能还在呆萌的看着别地方，因此发声玩具可以在宝宝玩时候吸引宝宝注意力，悦耳的声音能够刺激宝宝感官发育，。
让父母跟宝宝一起玩耍的时候能更愉快。
虽说发声玩具有这些好处，但是发声玩具的音量过大则无益反生害。
瑞典一家科研机构在一份报告中说，尽管目前还不能准确地测出婴儿、幼儿对声音的灵敏度，但有证据表明，孩子们对声音的感应要比成年人灵敏。
如果儿童玩具发出很大声响，就可能会给婴儿的听力带来不可修复的伤害。
因此父母在购买发声玩具时，要多了解这些玩具常识来购买玩具。
那到底要多少分贝才不伤耳呢？要怎样的发声玩具才比较适合宝宝呢？来看看下面的玩具噪音常识吧1、玩具噪音分贝数对宝宝的影响衡量噪音大小的标准是以分贝为单位，在日常生活中，我们的普通谈话为30—40分贝，高声说话为80分贝，大声喧哗或高音喇叭为90分贝。
而专家表示超过70分贝的声音就会对宝宝带来不良影响。
宝宝的健康成长总是在长时间的睡眠中进行，因此需要安静舒适的环境，如果长期受噪音影响，宝宝会容易变得激动、缺乏耐受性、睡眠不足、注意力不集中等表现。
所以在日常生活中，无论是玩具声音还是其他因素，父母们都要尽量避免让宝宝在声量大于70分贝的环境下待久。
2、欧盟对玩具产品的噪音标准由欧洲委员会授权统一标准组（CEN）订定的玩具噪音标准早在数年前已经出台。
从欧洲的玩具噪音标准来看，发声玩具短时间内的安全音量是控制在115分贝以内，如果是长时间的声响，最好要控制在70分贝以内。
3、中国几类发声玩具的噪音声级虽说对玩具噪音有一定的标准，但是在日常生活中，我们往往难以分辨这些声音到底多大分贝，那中国的玩具市场的高分贝玩具主要有哪些呢？有关专家对我国数种类型的发生玩具进行了噪声的声级测试，结果如下：玩具机动车10厘米距离内的噪声为82—100分贝；大型音乐枪100厘米距离内的噪声为74—107分贝，最大可达130—140分贝；一种经过挤压会吱吱叫的空气压缩玩具10厘米距离内的噪声可达78—108分贝；公园或大型商场等处的儿童游乐场所常见的载人电动玩具车，噪声达74—97分贝；鞭炮的声级最高，3米距离内的平均噪声值达125—156分贝。
发声玩具原理
发声玩具原理
发声玩具是一种可以制造声音的儿童玩具，它能够通过内部的装置发出各种声音，给孩子们带来乐趣和刺激。
它的原理简单而有趣。
发声玩具通常由几个基本部分组成。
首先是电源，它可以是电池或可充电电池，为玩具提供能量。
接下来是电路板，它是玩具内部的控制中心，负责接收指令和控制发声装置。
发声装置通常由一个或多个扬声器组成，可以发出各种声音。
当孩子按下发声玩具上的按钮时，电路板会接收到指令，并通过电子信号控制扬声器发出相应的声音。
电路板接收到指令后，会通过内部的程序和预设音频文件来决定要播放的声音。
这些声音可以是儿歌、动物叫声、车辆声音等等，不同的发声玩具有不同的音频文件。
发声玩具的内部电路通过将电流传递给扬声器来制造声音。
当电流通过扬声器时，电磁线圈会产生震动，这会导致扬声器的锥体振动，进而产生声音。
声音的音量和音调可以通过电流的强弱和频率来调节。
除了按钮，一些发声玩具还配备了传感器，例如触摸传感器或声音传感器。
触摸传感器可以在孩子触摸玩具时触发声音，而声音传感器可以在玩具周围有声音的时候自动发声。
发声玩具的原理并不复杂，但它能够给孩子们带来乐趣和学习的机会。
它可以帮助孩子们发展听觉能力、语言沟通能力，同
时激发他们的想象力和创造力。
无论是一款简单的鸭子叫声玩具，还是一台复杂的电子琴，发声玩具都是孩子们喜欢的玩具之一。
声控玩具的工作原理ppt课件
(a)
(b)
图2－6 电容传声器的接法
(a) 源极输出接法
(b) 漏输出接法
14
3、压电陶瓷片 在有些声控玩具中也使用压电陶瓷片作为受 感器。它是由两片经过特殊处理的陶瓷薄片 胶合而成，并从两片上各引出导线接入放大 器。当声波传至压电陶瓷片时，激起它作微 弱振动，因此产生压电效应，把机械能转变 为电能。由于压电陶瓷片的输出阻抗很大， 所以可不用电容而将它直接输入放大器。压 电陶瓷片虽然使用方便，价格低廉，但灵敏 度较低。
6
（二）受感器 在声控玩具中安装有接收声波用的受感器。 它的作用是接收从发声器送来的声波并转 换为电信号,所以它是声控玩具中的换能 元件。在声控玩具中，受感器可以使用高 阻抗耳塞、驻极体电容传声器和压电陶瓷 片等。
7
1、高阻抗耳塞
图2－3 高阻抗耳塞结构图
8
图2－3为高阻抗耳塞的结构图。它由前盖、膜片、 磁
16
（二）选频声控玩具 简单声控玩具对任何人的拍手声甚至干扰声 都会产生动作，造成不必要的误动作。这里 介绍选频声控玩具就能克服这一缺点，它是 只受某一特定频率的信号所控制的一类玩 具。 下面以一个典型的例子来说明起工作原理， 其电原理如图2－7所示。
17
图2－7 选频声控玩具电路
18
由图可知，高阻抗耳塞EJ作为受感器。耳塞首先将 声音信号变换为电信号，然后加到由BG1和BG2组 成的直接耦合放大器进行放大。放大的信号直接驱 动继电器动作，就是前面提到的简单声控玩具原理。 电位器W1引入电流并联负反馈，其目的有二，一是 稳定工作点，因为直接耦合放大器之间的静态工作 点是互相影响的，二是使放大器具有较高的输出阻 抗，以便减少放大器对下面选频网络的影响。经过 放大后的信号通过C2输入到由电感L和电容C并联谐 振回路构成的选频网络。其阻抗Z为
声控电路工作原理
电路工作原理该声控式防盗报警器电路由声控放大电路、单稳态触发器电路和多谐振荡器组成，如图6-64所示。
声控放大电路由压电蜂鸣片BC、电阻器R1~R3、电容器C1、电位器RP和场效应晶体管VF组成。
单稳态触发电路由时基集成电路IC1、电阻器R4和电容器C2、C3组成。
多谐振荡器由时基集成电路IC2、电阻器R5、R6和电容器C4组成。
BC作为音频传感器来检测盗情。
在BC未检测到声音信号时，单稳态触发器电路处于稳态，IC1的3脚输出低电平，多谐振荡器不振荡，扬声器BL不发声。
当有窃贼走近BC的监控区行窃时，BC将检测到的声音信号变换为电信号，此信号经VF放大后产生触发信号，使单稳态触发器电路受触发而翻转，由稳态变为暂稳态，IC1的3脚由低电平变为高电平，多谐振荡器振荡工作，BL发出报警声。
与此同时，C3通过IC1的7脚内电路快速放电后，又经R4充电。
当C3充电结束(约2min)后,单稳态触发器电路翻转，恢复为稳态，IC1的3脚由高电平变为低电平，多谐振荡器停振，BL停止发声，报警器又进入警戒状态。
调整RP的阻值，可改变声控的灵敏度。
元器件选择R1~R6选用1/4w金属膜电阻器或碳膜电阻器。
RP选用WSW型实心可变电阻器。
C1、C3和C5均选用耐压值为16V以上的铝电解电容器;C2和C4均选用耐压值为5OV的铝电解电容器。
VF选用3D02或3D04型场效应晶体管。
IC1和IC2选用NE555或μA555型时基集成电路，也可以用一只NE556双时基集成电路来代替。
BL选用0.5W、8Ω 的电φ动式扬声器。
BC选用φ27mm的高灵敏度压电陶瓷蜂鸣片。
为扩大防盗范围，可用多只蜂鸣片并联使用。
发声玩具什么原理
发声玩具什么原理
发声玩具是一种儿童玩具，它通过内置的音频装置实现发出声音的功能。
发声玩具的原理是利用电路和音频装置来产生声音。
发声玩具内部通常包含一个微型扬声器、电路板、电池等元件。
当玩具上的按钮或开关被按下时，电路会被闭合，电流开始流动。
电路会将电流传送到音频装置（通常是扬声器），音频装置会将电流转化为声音。
音频装置通常由震动膜、震动线圈和磁铁组成。
电流通过震动线圈时会产生一个带有声音频率的磁场。
磁场会与磁铁相互作用，使得震动线圈开始振动。
振动的线圈会导致固定在之上的震动膜变化，从而产生了声音。
不同的发声玩具可能会采用不同的音频装置和电路设计，以达到特定的声音效果。
一些发声玩具还可能具有多种音效和音调选择，通过按下不同的按钮或切换不同的开关来改变声音。
需要注意的是，发声玩具通常使用低电压的电池供电，以确保儿童的安全。
同时，在使用发声玩具时，应该避免将扬声器过分靠近耳朵，以免对听力产生伤害。
总的来说，发声玩具利用电路和音频装置的配合，通过电流激发音频装置震动来产生声音，给孩子们带来了愉悦和乐趣。
声控开关及放大器原理图
电缆测试电路作者: 点击: 98基本RC桥式振荡电路作者: 点击: 181用示波器观察振荡电路的输出波形,若输出无波形或输出波形出现明显失真，应调节Rp，使输出Vo为一失真较小的稳定正弦4管发射机原理图作者: 点击: 121图1 声控音乐门铃电路图该电路由传感器、放大器和音乐门铃三部分电路组成。
传感器B1采用压电陶瓷片，它能将接受到的声波信号转变成电信号。
电信号经过V1和V2二级放大后，V2的导通电流相当大，使触发端2接受到信号电流（相归于揿下按钮开关），音乐门铃由此工作。
调节R1、R2能提高声控灵敏度。
（二）元器件的选择声控音乐门铃部分无器件的选择饱和，在其集电极电阻R8两端产生一接近电源电压的高电平信号，触发记忆单元的IC。
由于谐振回路中电感Q值较高，其通带较窄。
因为家庭环境噪声大多在10kHz以下，又由于普通驻极体话筒的频响上限为十几kHz，故选频电路谐振频率确定为12kHz。
当IC被前级的高电平触发后，电路翻转，Q2端输出电平亦发生变化，使晶体管VT4状态发生变化从而触发双向可控硅VS导通或关断，完成了对电器的开关控制。
附图中的IC采用一片CMOS双D触发器CD4013。
为保证触发可靠，将其中一个D触发器接成单稳态电路，当第11脚接收到上升沿高电平信号时，由于VDl接地，使Q1变为低电平，Q1端输出变为高电平，并通过电阻R8给电容C5充电。
当c5上的电压充至S1端的转移电压时，使Q1端跳变回高电平，再去触发下一级D触发器构成的双稳态电路。
单稳电路的时间常数T≈0.7R9C5，按图中的数值，在3秒钟内只接受一个控制信号，可以有效地克服双稳电路由于触发原因引起翻转不稳定的缺点。
整机电路采用电容降压方式供电，不存在过热问题，功耗也有降低。
元器件选择与制作电感L1采用录音机用偏磁线圈骨架绕制，电感量为21mH，可调。
各三极管β值应大于100。
电路焊接无误后，先用低压电源调试。
将12V直流电压接在电容C6两端，同时将DW断开一极。
声控机器人原理
声控机器人原理
声控机器人是一种利用语音识别技术，使其能够通过声音信号与用户交互的智能机器人。
其原理主要包括语音输入、语音识别、语义分析和语音合成等核心技术。
首先，声控机器人通过麦克风等音频输入设备接收用户的声音信号。
接下来，通过语音识别技术，将声音信号转化为文本数据。
语音识别技术通常使用基于概率和统计模型的方法，通过训练大量的语音数据来识别出语音中的文字内容。
在识别出文本数据之后，声控机器人会进行语义分析。
语义分析是将用户的语音指令和问题转化为可理解的语义信息。
这一步骤通常涉及自然语言处理和语义理解等技术，可以识别用户的意图和需求。
最后，声控机器人通过语音合成技术将回答和指令转化为声音信号，以与用户进行交互。
语音合成技术通过将文字内容转化为声音信号，并通过音响设备输出给用户。
语音合成技术目前已经非常成熟，可以实现高质量的人工合成声音。
总的来说，声控机器人通过语音输入、语音识别、语义分析和语音合成等技术实现与用户的交互。
它能够理解用户的声音指令和问题，并给予回答和执行相应的操作。
这种机器人在家庭、办公环境和公共场所等各个领域都有广泛的应用前景。
解压也疯狂：Office里的成人玩具
解压也疯狂：Ｏｆｆｉｃｅ里的成人玩具作者：舜文奕先来源：《职业》2006年第01期一走进Yahoo ！中国公司的办公室，你的眼睛立刻被每张办公桌上争奇斗艳的玩具吸引。
企划经理Eric 桌上站着一组会合唱、脸能掀开的“Cubee 动物园”，那边Lucy 桌上是一个充满灵气的“微笑大头娃”……这些号称时下最“IN”的办公室宠物，不仅肩负为上班族解压的功能，也担负了吸引异性同事上门攀谈的大任。
这些电子玩具造型可爱，设计别出心裁，傲立在触眼可及的办公桌上，它们给上班族以精神的愉悦，快乐工作、快乐生活，有的还具备美化、绿化环境，过滤空气的特殊功能。
为此，日本某科技玩具公司干脆就称其为“成人的科学”。
比如那些模仿真螃蟹、蜈蚣、尺蠖的形貌与动态做成的机械式电子玩物，你可以亲自动手组装，然后用遥控器操控它完成各种动作，其乐无穷。
而这些把高科技和装饰艺术完美结合在一起的玩具，也成了“白骨精”们衡量彼此时尚品味的重磅武器。
淘宝网、智能玩具店或直销商乃至名列Yahoo ！等一些世界知名网站相关栏目榜首的大玩家，通常是上班族“淘”得这些高科技玩具的地方，价格大都在10 美金～ 200 美金之间，越逼真、功能越多、科技含量越高的玩具价格愈加不菲。
隔世空间来自美国制造的“隔世空间”风靡一时——在一个密封的水晶球里，仿藻类、海水、琉璃与石英、夏威夷虾、细菌等栩栩如生的模拟品，仿若有生命的精灵构成一个美丽的海底世界。
这些海底精灵们能维持这样“活”着的状态长达3 到5 年，无须喂食、换水，只要每天有6 小时光源照射（比如在办公室里开着灯），它们便会自己活动。
那些畅游其间的可爱的夏威夷虾具有心情越快乐、身体便会越鲜红的奇异功能。
工控网的工程师劳克先生每天上班第一件事，就是关心今天夏威夷虾的心情是否比自己更好。
被无数日本上班族所宠爱的“自转地球仪”，球体内装有高效能马达，只要周围有微弱光源，就可以在无电状态下转动，非常适合摆在高级主管或老板级人物的办公桌上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（三）双稳态声控电路 上述的简单声控方式与选频声空方式，一般 地只能使玩具完成一种动作，相当于一个开 关的作用。显然，这种方式比较单调，如果 利用双稳态电路作为执行机构的控制电路， 那么玩具至少可以完成良种以上的动作。因 此，为了扩大玩具的功能，就出现了一类利 用双稳态触发器的声控玩具。
（二）选频声控玩具 简单声控玩具对任何人的拍手声甚至干扰声 都会产生动作，造成不必要的误动作。这里 介绍选频声控玩具就能克服这一缺点，它是 只受某一特定频率的信号所控制的一类玩 具。 下面以一个典型的例子来说明起工作原理， 其电原理如图2－7所示。
图2－7 选频声控玩具电路
由图可知，高阻抗耳塞EJ作为受感器。耳塞首先将 声音信号变换为电信号，然后加到由BG1和BG2组 成的直接耦合放大器进行放大。放大的信号直接驱 动继电器动作，就是前面提到的简单声控玩具原理。 电位器W1引入电流并联负反馈，其目的有二，一是 稳定工作点，因为直接耦合放大器之间的静态工作 点是互相影响的，二是使放大器具有较高的输出阻 抗，以便减少放大器对下面选频网络的影响。经过 放大后的信号通过C2输入到由电感L和电容C并联谐 振回路构成的选频网络。其阻抗Z为
（二）受感器
在声控玩具中安装有接收声波用的受感器。 它的作用是接收从发声器送来的声波并转 换为电信号,所以它是声控玩具中的换能 元件。在声控玩具中，受感器可以使用高 阻抗耳塞、驻极体电容传声器和压电陶瓷 片等。
1、高阻抗耳塞
图2－3 高阻抗耳塞结构图
图2－3为高阻抗耳塞的结构图。它由前盖、膜片、 磁
发
受
电
执
声
感
子
行
器
器
线 路
机 构
图2-1 声控玩具的工作过程
（一） 发声器 它是声控玩具的控制源，其作用是发出一定响度与一定频率的声波，根
据其发声方式，可分为气流发声器和碰击发声器两类，如图2－2所示。
图2－2 (a)接触发声器
各种发声器 (b) 气流发声器
(c)哨子
接触发声器
如图2－2（a）所示。它的外壳由塑料制 成，内装弹性钢片，在钢片中央要冲制一个 浅圆印。当扣动扳机时，其端部即可碰击钢 片压迫它弯曲而发出爆鸣声；而当松开扳机 时，钢片又凭自身弹力复位，故由能发出一 次声音。这种声音的频率较高，响度也较 强，可以与其它杂声相区别。
气流发声器
如图2－2（b）、（c）所示。图2－2（b）为手-式气流发声 器，它由气囊和“哨子”组成。当手压气囊一下，则压缩空
气 形成气流通过“哨子”排出。当此气流经风口受阻而振动发
出 一定频率的声音。图2－2（c）所示为一个哨子，它由塑料 制成，用嘴吹哨子时，气流经过哨子的风口，受阻而振动发 声，其频率由哨子的空腔来决定。除上述两类发声器外，还 有电子发声器，这是由电子线路产生一定频率的音频信号， 经功率放大后推动扬声器而发声的，或推动压电陶瓷片而发 声。电子发声器需要电源，故结构比较复杂，成本也较昂 贵，在声控玩具中较少使用。
铁、线圈与壳体组成。 它的工作原理如下。当声波通过空气传到耳塞的膜 片时，膜片就做微弱的机械运动。此片平时紧贴磁 铁，处在磁场中，当它轻微震动时，就会切割磁力 线，使线圈内产生感应电势，其频率和声波一致， 于是耳塞就起到了把电波变为电信号的作用。一般 在声控玩具中使用的高阻抗耳塞，其阻值为1.5 其 频带较宽。国产声控爬蛙中就是利用这种高阻抗耳 塞。若要使用低阻抗8 的耳塞来作为感受器，则需 要在输入端加接变压器进行变换阻抗，一般用市售 的输传声器的接法
(a) 源极输出接法
(b) 漏极输出接法
3、压电陶瓷片 在有些声控玩具中也使用压电陶瓷片作为受 感器。它是由两片经过特殊处理的陶瓷薄片 胶合而成，并从两片上各引出导线接入放大 器。当声波传至压电陶瓷片时，激起它作微 弱振动，因此产生压电效应，把机械能转变 为电能。由于压电陶瓷片的输出阻抗很大， 所以可不用电容而将它直接输入放大器。压 电陶瓷片虽然使用方便，价格低廉，但灵敏 度较低。
2、驻极体电容传声器
它通常作为录音机的机内话筒。由于体积较小，灵敏 度高。所以目前它已用作许多声控玩具中的受感器。
图2－4电容传声器原理
驻极体电容传声器是在有极化电源的普通电 容传声器的基础上发展起来的，电容传声器 的工作原理，可以用图2－4来说明。其中电
源 E为极化电源，振膜与底极构成电容C的两个 电极。电阻R的阻值极高，以便保证电容上充 得的电荷在电容C变化时保持不变。 驻机体电容传声器，又称自极化电容传声器 或预极化电容传声器。
Z=Z0/（1+jQ2△ω/ω0） （2－4） 其中，Q为品质因数，ω0为谐振频率，ω0=1/LC， △ω=ω-ω0为频率失谐量。
图2－8 直流偏压的形成原理图
直流偏压的形成原理可以用图2－8说明。其 中uce为BG3集电极与发射极之间的等效电 压，当uce为正半周时，D导通，对C4充电如 图2－8所示，当uce为负半周时， D截止。因此，电容C4就为BG3提供了适当 的偏置电压，使BG3能正常工作。
图2－5
顾名思义，这种传声器所使用的振膜与底极材料 中，存以永久性的电荷，这种情况类似于磁学中的 永久磁铁。这种材料的获取，是在高温条件下，对 聚四氟乙烯塑料薄膜施加很高的极化电压进行电晕 放电或用电子轰击，使它保持永久电荷。显然，用 这种材料做电容传声器的振膜和底极时，可省去一 般电容传声器的极化电源。所以减少了体积与重 量，也降低了造价。这种传声器频响特性很好，信 噪比也高，图2－5为驻极体电容传声器的内部电路 图。 它由电容传声器极头、场效应管组成。场效应管起 阻抗变换作用，二极管起抗阻塞作用。
二、声控玩具的工作原理
受感器输出的信号一般非常微弱，必须经过放 大器放大后的信号进行各种变换处理，以便完成各 种动作。按照对信号的处理方式，声控玩具可分为 五个基本类型,先分述如下. （一）简单声控玩具 为了简化玩具,降低成本,有些声控玩具就用放大后的 音频信号直接连通驱动机构,控制玩具动作.这类玩具 一般不用专门的发声器,通常的拍手声、大声说话声 就能控制玩具。
