雷达目标识别特征 时域频域极化域
雷达的目标识别技术
雷达的目标识别技术摘要：对雷达自动目标识别技术和雷达目标识别过程进行了简要回顾，研究了相控阵雷达系统中多目标跟踪识别的重复检测问题提出了角度相关区算法，分析了实现中的若干问题，通过在相控阵雷达地址系统中进行的地址实验和结果分析表明:采用角度相关区算法对重复检测的回波数据进行处理时将使识别的目标信息更精确从而能更早地形成稳定的航迹达到对目标的准确识别。
一．引言随着科学技术的发展，雷达目标识别技术越来越引起人们的广泛关注，在国防及未来战争中扮演着重要角色。
地面雷达目标识别技术目前主要有-Se方式，分别是一维距离成象技术、极化成象技术和目标振动声音频谱识别技术。
1．一维距离成象技术一维距离成象技术是将合成孔径雷达中的距离成象技术应用于地面雷达。
信号带宽与时间分辨率成反比。
例如一尖脉冲信号经过一窄带滤波器后宽度变宽、时间模糊变大。
其基本原理如图1所示。
2．极化成象技术电磁波是由电场和磁场组成的。
若电场方向是固定的，例如为水平方向或垂直方向，则叫做线性极化电磁波。
线性极化电磁波的反射与目标的形状密切相关。
当目标长尺寸的方向与电场的方向一致时，反射系数增大，反之减小。
根据这一特征，向目标发射不同极化方向的线性极化电磁波，分别接收它们反射(散射)的回波。
通过计算目标散射矩阵便可以识别目标的形状。
该方法对复杂形状的目标识别很困难。
3．目标振动声音频谱识别技术根据多普勒原理，目标的振动、旋转翼旋转将引起发射电磁波的频率移动。
通过解调反射电磁波的频率调制，复现目标振动频谱。
根据目标振动频谱进行目标识别。
传统上我国地面雷达主要通过两个方面进行目标识别：回波宽度和波色图。
点状目标的回波宽度等于入射波宽度。
一定尺寸的目标将展宽回波宽度，其回波宽度变化量正比于目标尺寸。
通过目标回波宽度的变化可估计目标的大小。
目标往往有不同的强反射点，如飞机的机尾、机头、机翼以及机群内各飞机等，往往会在回波上形成不同形状的子峰，如图2所示。
雷达信号处理及目标跟踪技术
雷达信号处理及目标跟踪技术是现代军事、民用领域中不可或缺的技术手段，在舰船、飞机、导弹等武器装备上起到了非常重要的作用，在交通、通讯、气象等领域也广泛应用。
那么，什么是？一、雷达信号处理技术雷达是一种主动式无线电探测装置，它通过发射无线电波并接收被其反射回来的波，来获得待探测目标的信息。
而雷达信号处理技术则是在接收到雷达信号后，对其进行处理、解析、分析和识别的过程，以获得目标的位置、速度、距离等信息。
1. 脉冲压缩脉冲压缩是雷达信号处理中的一项重要技术，其主要目的是在于提高雷达的分辨率和目标对比度，同时减小雷达接收机对杂波和干扰的敏感度，从而获得更加精确的目标信息。
脉冲压缩技术可以通过一系列信号加工的方式，将长脉冲信号转换为短脉冲信号，使其在频域内具有较高的能量，从而实现更精确的信号检测和目标测量。
2. 频谱分析频谱分析是一种常用的信号处理手段，可以通过对信号的频谱特征进行分析，获取信号的频率、带宽、调制方式等信息，进而确定目标的特征。
雷达信号的频谱特征是高度复杂和多变的，需要通过多种频谱分析技术相结合，才能有效地获取目标信息。
例如，通过使用傅里叶变换等数学方法，可以将雷达信号从时域（时间域）转换为频域（频率域），从而使其具有更好的分辨力和分辨率。
二、目标跟踪技术目标跟踪技术是指利用雷达信号处理的结果，对雷达扫描到的目标信息进行追踪和预测的过程，以实现对目标的全方位监视和跟踪，并提供有关目标的运动信息和变化趋势。
1. 卡尔曼滤波卡尔曼滤波是目标跟踪中最常用的滤波算法之一，其原理是基于贝叶斯滤波理论，通过对观测结果和状态预测结果的加权平均，来获得最优的目标运动信息和目标位置预测。
卡尔曼滤波能够适应复杂的环境和情况变化，具有高准确性和高鲁棒性的优点，广泛应用于导弹、雷达、航天等领域的目标跟踪任务。
2. 多假设跟踪多假设跟踪技术是一种基于概率和统计学原理的目标跟踪方法，其主要思想是将目标的运动和状态抽象为概率分布的形式，并根据系统测量数据来不断更新概率分布，以实现对目标的跟踪和预测。
雷达信号处理中的目标识别与特征提取方法
雷达信号处理中的目标识别与特征提取方法雷达信号处理是一种关键的技术，在许多领域中都有广泛的应用。
目标识别与特征提取是雷达信号处理的重要任务之一。
通过分析雷达接收到的信号，我们可以识别出不同的目标，并提取出与目标相关的特征信息。
本文将介绍雷达信号处理中常用的目标识别与特征提取方法。
一、目标识别方法目标识别是指将雷达接收到的信号与已知目标模型进行比对，从而确定目标的类别。
常用的目标识别方法包括以下几种：1. 信号处理与匹配滤波：匹配滤波是一种经典的目标识别方法。
它利用目标的特征信息构建一个滤波器，将雷达接收到的信号与滤波器进行卷积运算，得到目标的匹配度。
通过设置合适的阈值，即可识别目标。
2. 统计判决方法：统计判决方法利用目标的统计特征进行目标识别。
常用的统计判决方法包括贝叶斯判决、最小距离判决等。
这些方法通过建立目标的统计模型，并根据观测到的信号特征进行判决，从而实现目标的识别。
3. 特征匹配方法：特征匹配方法利用目标的特征信息进行目标识别。
常用的特征匹配方法包括相关匹配、相位匹配等。
这些方法通过计算目标特征之间的相似度，从而确定目标的类别。
特征匹配方法具有较高的准确性和鲁棒性，广泛应用于雷达目标识别中。
二、特征提取方法特征提取是指从雷达接收到的信号中提取出与目标相关的特征信息。
目标的特征信息可以包括目标的形状、尺寸、运动状态等。
常用的特征提取方法包括以下几种：1. 波形特征提取：波形特征提取是从雷达接收到的信号波形中提取出目标的特征信息。
常用的波形特征包括峰值、频率、幅度等。
通过分析这些波形特征，可以识别出目标的一些基本特征。
2. 多普勒频谱特征提取：多普勒频谱特征提取是从雷达接收到的信号的多普勒频谱中提取出目标的特征信息。
通过分析多普勒频谱的幅度、频率等特征，可以识别出目标的运动状态。
3. 极化特征提取：极化特征提取是从雷达接收到的信号的极化信息中提取出目标的特征信息。
雷达信号的极化信息包括目标的极化散射矩阵等。
雷达信号处理原理
雷达信号处理原理雷达（Radar）是利用电磁波传播的原理，通过接收和处理信号来探测、定位和追踪目标的一种技术。
雷达信号处理是指对接收到的雷达回波信号进行解调、滤波、增强、特征提取等一系列处理操作，以获取目标的位置、速度、形状、材料等信息。
本文将介绍雷达信号处理的基本原理及其主要方法。
一、雷达信号处理基本原理雷达信号处理的基本原理可以归纳为以下几个步骤：回波信号采集、信号预处理、目标检测、参数估计和跟踪。
1. 回波信号采集雷达将发射出的脉冲信号转化为电磁波，通过天线向目标发送，并接收目标反射回来的回波信号。
回波信号会包含目标的位置、形状、速度等信息。
2. 信号预处理由于雷达接收到的回波信号存在噪声、多径干扰等问题，需要对信号进行预处理。
预处理的主要目标是消除噪声、降低多径干扰，并使信号满足后续处理的要求。
3. 目标检测目标检测是指在预处理后的信号中判断是否存在目标。
常用的目标检测算法包括：恒虚警率检测、动态门限检测、自适应门限检测等。
目标检测的结果通常是二值化图像，目标区域为白色，背景区域为黑色。
4. 参数估计参数估计是指根据目标检测结果，对目标的位置、速度、方位角等参数进行估计。
常用的参数估计方法包括：最小二乘法、卡尔曼滤波等。
参数估计的结果可以用来进一步对目标进行跟踪和识别。
5. 跟踪目标跟踪是指根据参数估计的结果，对目标在时间上的变化进行预测和跟踪。
常用的目标跟踪算法包括：卡尔曼滤波、粒子滤波等。
目标跟踪的结果可以用来对目标进行轨迹分析和行为预测。
二、雷达信号处理方法雷达信号处理方法主要包括：滤波、相关、谱估计、目标识别等。
1. 滤波滤波是对信号进行频率或时间域的处理，常用于去除噪声、消除多径干扰等。
常见的滤波器包括：低通滤波器、高通滤波器、带通滤波器等。
滤波的方法有时域滤波和频域滤波两种。
2. 相关相关是利用信号的自相关或互相关性质，计算信号之间的相似度。
在雷达信号处理中，相关常用于目标的距离测量和速度测量。
雷达目标识别技术
雷达目标识别技术1.引言雷达目标识别（RTR—Radar Target Recognition）是指利用雷达对单个目标或目标群进行探测，对所获取的信息进行分析，从而确定目标的种类、型号等属性的技术。
目前，经过国内外同行的不懈努力，应该说雷达目标识别技术已经在目标特征信号的分析和测量、雷达目标成像与特征抽取、特征空间变换、目标模式分类、目标识别算法的实现技术等众多领域都取得了不同程度的突破，雷达目标识别技术已成功应用于星载或机载合成孔径雷达地面侦察、毫米波雷达精确制导等方面。
但是，雷达目标识别技术还远未形成完整的理论体系，现有的雷达目标识别系统在功能上都存在一定程度的局限性，其主要原因是由于目标类型和雷达体制的多样化以及所处环境的极端复杂性。
本文讨论了目前理论研究和应用比较成功的几类雷达目标识别方法：基于目标运动的回波起伏和调制谱特性的目标识别方法、基于极点分布的目标识别方法、基于高分辨雷达成像的目标识别方法和基于极化特征的目标识别方法，同时讨论了问题的可能解决思路。
2. 雷达目标识别技术的回顾雷达目标识别的研究始于20世纪50年代，早期雷达目标特征信号的研究工作主要是研究目标的有效散射截面积。
但是，对形状不同、性质各异的各类目标，笼统用一个有效散射面积来描述，就显得过于粗糙，也难以实现有效识别。
几十年来，随着电磁散射理论的不断发展以及雷达技术的不断提高，在先进的现代信号处理技术条件下，许多可资识别的雷达目标特征信号相继被发现，从而建立起了相应的目标识别理论和技术。
雷达目标分类与识别已成为现代雷达的重要发展方向，也是未来雷达的基本功能之一。
目标识别的基本原理是利用雷达回波中的幅度、相位、频谱和极化等目标特征信息，通过数学上的各种多维空间变换来估算目标的大小、形状、重量和表面层的物理特性参数，最后根据大量训练样本所确定的鉴别函数，在分类器中进行识别判决。
原则上，任何一个雷达目标识别系统均可模化为图1所示的基本结构。

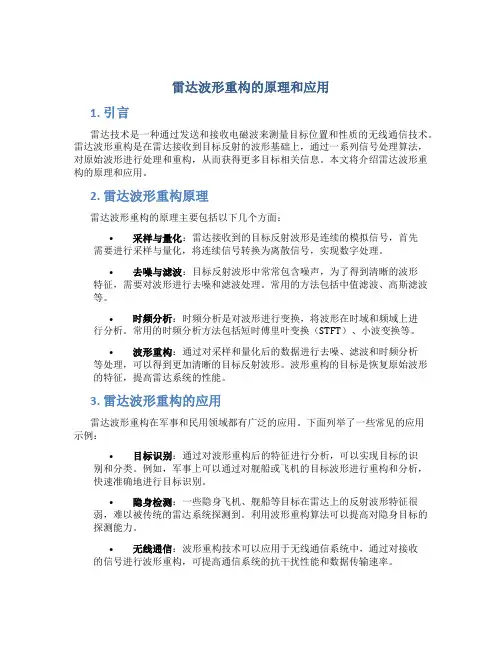

雷达波形重构的原理和应用
雷达波形重构的原理和应用1. 引言雷达技术是一种通过发送和接收电磁波来测量目标位置和性质的无线通信技术。
雷达波形重构是在雷达接收到目标反射的波形基础上，通过一系列信号处理算法，对原始波形进行处理和重构，从而获得更多目标相关信息。
本文将介绍雷达波形重构的原理和应用。
2. 雷达波形重构原理雷达波形重构的原理主要包括以下几个方面：•采样与量化：雷达接收到的目标反射波形是连续的模拟信号，首先需要进行采样与量化，将连续信号转换为离散信号，实现数字处理。
•去噪与滤波：目标反射波形中常常包含噪声，为了得到清晰的波形特征，需要对波形进行去噪和滤波处理。
常用的方法包括中值滤波、高斯滤波等。
•时频分析：时频分析是对波形进行变换，将波形在时域和频域上进行分析。
常用的时频分析方法包括短时傅里叶变换（STFT）、小波变换等。
•波形重构：通过对采样和量化后的数据进行去噪、滤波和时频分析等处理，可以得到更加清晰的目标反射波形。
波形重构的目标是恢复原始波形的特征，提高雷达系统的性能。
3. 雷达波形重构的应用雷达波形重构在军事和民用领域都有广泛的应用。
下面列举了一些常见的应用示例：•目标识别：通过对波形重构后的特征进行分析，可以实现目标的识别和分类。
例如，军事上可以通过对舰船或飞机的目标波形进行重构和分析，快速准确地进行目标识别。
•隐身检测：一些隐身飞机、舰船等目标在雷达上的反射波形特征很弱，难以被传统的雷达系统探测到。
利用波形重构算法可以提高对隐身目标的探测能力。
•无线通信：波形重构技术可以应用于无线通信系统中，通过对接收的信号进行波形重构，可提高通信系统的抗干扰性能和数据传输速率。
•地质勘探：在地质勘探中，利用雷达波形重构技术可以对地下的岩石、矿物等进行探测和分析。
通过对地下目标反射波形的重构，可以得到地下结构的信息。
•医学影像：医学影像中的超声波、磁共振等技术可以通过波形重构实现对人体内部组织和器官的成像。
波形重构可以提高医学影像的清晰度和分辨率，提高诊断准确性。
雷达信号处理技术下的目标检测研究
雷达信号处理技术下的目标检测研究近年来，雷达信号处理技术的快速发展，推动了目标检测研究的不断深入。
通过不断探索和创新，人们已经实现了在多种场景下的高精度目标检测，从而推动了无人机、无人车、安防等领域的发展。
一、雷达信号与目标检测雷达信号是通过电磁波反射或散射的方式，获取目标的信息。
目标检测是通过一系列算法，将目标从背景中分离出来，实现目标识别的过程。
在雷达信号处理技术下，目标的检测和识别是通过信号处理算法来实现的。
二、雷达信号处理技术雷达信号处理技术是将雷达获取的信号进行处理和分析，提取出目标的特征和信息，以达到目标检测和识别的目的。
雷达信号处理技术主要包括噪声和干扰抑制、信号处理和特征提取等方面。
噪声和干扰抑制：雷达测量的信号常常会受到来自大气、天气等多种因素影响，这些因素会造成噪声和干扰。
因此，如何准确地分离目标信号和背景噪声，是目标检测研究的关键所在。
在噪声和干扰抑制方面，主要使用滤波器、自适应滤波、小波变换等方法来识别噪声和干扰，并通过去噪，提高信号的信噪比。
信号处理：雷达信号的复杂性和多变性，不仅需要处理其时间域、频域等基本特性，还需要考虑其他诸如调制方式、极化方式等因素。
目前，常用的信号处理方法包括匹配滤波、脉冲压缩、频谱分析等方法。
在信号处理方面，主要用来分析雷达信号的基础特征，提取关键信息，以实现后续目标检测的精度和鲁棒性。
特征提取：目标检测中，将信号处理的结果进一步提取出多种目标特征，如大小、边缘、纹理、颜色等，作为识别目标的依据，以达到目标检测的目的。
目前常用的特征提取方法包括边缘检测、灰度共生矩阵、小波变换等多种数学模型。
通过特征提取，可以完整地描述目标的形态、纹理、光泽、物质等物理特征，以实现更加高效和精确的目标检测。
三、雷达信号处理技术在目标检测中的应用在实际应用中，雷达信号处理技术已经广泛应用于目标检测和识别。
根据场景的不同，目前有很多不同形式的雷达，包括机载雷达、陆地雷达、水下雷达等，它们都可以在不同的环境下检测到目标。
雷达信号处理中的目标识别技术
雷达信号处理中的目标识别技术雷达作为现代武器系统中不可缺少的一部分，具有广泛的应用。
在使用过程中，雷达需要将接收到的信号进行处理，以实现对目标的探测与识别。
其中，目标识别技术是雷达信号处理中的重要组成部分，也是决定雷达性能和作战效果的关键因素之一。
一、目标特征提取目标识别技术的核心是目标特征提取，即通过对雷达接收到的信号进行分析和处理，提取出与目标相关的特征信息。
目标特征主要包括散射特征、运动特征和形态特征等。
其中，散射特征是指目标使雷达接收到的电磁波在空间和时间上的分布特性，通常用雷达截面积（RCS）来描述；运动特征是指目标运动的速度、方向和加速度等，可以通过多普勒频移和相位变化等特征进行提取；形态特征是指目标的几何形状、轮廓和纹理等，常用的提取方法包括边缘检测、轮廓提取、特征点匹配等。
目标特征的提取方法有很多种，如时域分析、频域分析、小波分析、深度学习等。
其中，时域分析是最基本和常用的方法之一，目标的散射信号通常通过时域信号处理进行分析和处理，得到目标的距离、径向速度和加速度等信息；频域分析则是通过傅里叶变换等方法将信号变换到频域，从而获得目标的频率和幅值等信息；小波分析是一种新型的信号处理方法，它通过小波变换将信号分解为多个不同频率的子带，以提高信号处理的精度和效率；深度学习则是近年来兴起的一种人工智能技术，通过神经网络等方法对海量数据进行学习和训练，以实现目标特征的高效提取和识别。
二、目标分类和识别目标特征提取后，还需要对目标进行分类和识别，即根据特征信息将目标归类到不同的目标库中，并判断目标是否是敌我识别。
目标分类和识别的方法主要包括基于特征匹配、基于统计分类、基于神经网络等多种方法。
基于特征匹配的方法是将目标特征与目标库中已知的目标特征进行比对，通过一定的相似度判断将目标归类到相应的目标类型中。
该方法需要建立大量的目标库，对目标特征的匹配精度以及库中目标的类型和数量要求较高，适用于目标类型比较固定的场景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷达目标识别特征时域频域极化域
雷达目标识别是雷达技术应用的一个重要方向，其目的是通过分析和提取目标的特征信息，实现对目标的自动识别和分类。
在雷达目标识别中，时域、频域和极化域是常用的特征表示方式。
本文将从这三个方面介绍雷达目标识别的特征提取方法和应用。
一、时域特征
时域特征是指雷达回波信号在时间上的变化规律。
时域特征包括回波信号的脉冲宽度、脉冲重复频率、脉冲重复间隔等。
这些特征能够反映目标的物理尺寸、运动状态等信息。
例如，目标的尺寸越大，回波信号的脉冲宽度就越宽；目标的速度越快，脉冲重复频率就越高。
通过分析时域特征，可以实现对目标的运动状态和形态的判断。
二、频域特征
频域特征是指雷达回波信号在频率上的变化规律。
频域特征包括回波信号的频谱分布、频率偏移、频率调制等。
这些特征能够反映目标的散射特性、材料成分等信息。
例如，回波信号的频谱分布可以反映目标的散射截面积，不同目标具有不同的频谱分布特性。
通过分析频域特征，可以实现对目标的散射特性和材料成分的识别。
三、极化域特征
极化域特征是指雷达回波信号的极化状态。
雷达回波信号可以分为
水平极化和垂直极化两个方向。
目标的极化特性可以通过分析回波信号的极化矩阵来描述。
极化矩阵包括目标对水平极化和垂直极化的散射系数，可以用来表征目标对不同极化状态的响应差异。
通过分析极化域特征，可以实现对目标的极化特性和材料性质的判断。
时域、频域和极化域是雷达目标识别中常用的特征表示方式。
通过分析这些特征，可以提取出目标的运动状态、形态、散射特性、材料成分和极化特性等信息，实现对目标的自动识别和分类。
在实际应用中，可以根据目标的不同特征选择合适的特征提取方法，并结合机器学习算法进行目标识别。
雷达目标识别技术在军事、航空、交通等领域具有重要的应用价值，对提高雷达系统的性能和智能化水平有着重要意义。
