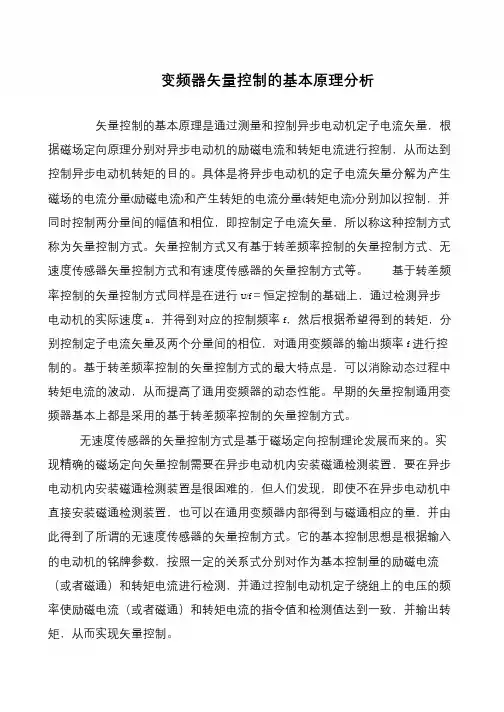

变频器矢量控制的基本原理分析
变频器矢量控制的基本原理分析
矢量控制的基本原理是通过测量和控制异步电动机定子电流矢量，根据磁场定向原理分别对异步电动机的励磁电流和转矩电流进行控制，从而达到控制异步电动机转矩的目的。
具体是将异步电动机的定子电流矢量分解为产生磁场的电流分量(励磁电流)和产生转矩的电流分量(转矩电流)分别加以控制，并同时控制两分量间的幅值和相位，即控制定子电流矢量，所以称这种控制方式称为矢量控制方式。
矢量控制方式又有基于转差频率控制的矢量控制方式、无速度传感器矢量控制方式和有速度传感器的矢量控制方式等。
基于转差频率控制的矢量控制方式同样是在进行U/f＝恒定控制的基础上，通过检测异步电动机的实际速度n，并得到对应的控制频率f，然后根据希望得到的转矩，分别控制定子电流矢量及两个分量间的相位，对通用变频器的输出频率f进行控制的。
基于转差频率控制的矢量控制方式的最大特点是，可以消除动态过程中转矩电流的波动，从而提高了通用变频器的动态性能。
早期的矢量控制通用变频器基本上都是采用的基于转差频率控制的矢量控制方式。
无速度传感器的矢量控制方式是基于磁场定向控制理论发展而来的。
实现精确的磁场定向矢量控制需要在异步电动机内安装磁通检测装置，要在异步电动机内安装磁通检测装置是很困难的，但人们发现，即使不在异步电动机中直接安装磁通检测装置，也可以在通用变频器内部得到与磁通相应的量，并由此得到了所谓的无速度传感器的矢量控制方式。
它的基本控制思想是根据输入的电动机的铭牌参数，按照一定的关系式分别对作为基本控制量的励磁电流（或者磁通）和转矩电流进行检测，并通过控制电动机定子绕组上的电压的频率使励磁电流（或者磁通）和转矩电流的指令值和检测值达到一致，并输出转矩，从而实现矢量控制。
变频器矢量控制
变频器矢量控制在工业自动化领域，变频器是一种重要的设备，广泛应用于电机控制和能源节约等方面。
其中，矢量控制是变频器的一种重要控制方式，它通过精确的电机控制实现了更高效、更稳定的运行。
一、矢量控制的原理和特点矢量控制是一种基于电流的控制方式，它通过分析电机电流的大小和方向来实现对电机的控制。
与传统的频率控制相比，矢量控制具有以下几个特点：1.高精度的转矩控制：矢量控制能够精确地控制电机的转矩输出，无论在低速或高速运行时都能提供较为准确的转矩响应。
这对于需要精确控制转矩的应用场景非常重要。
2.宽速度范围的控制：矢量控制可以实现宽速度范围的无级调速。
无论是低速运行还是高速运行，都可以得到较为稳定的输出。
这对于大部分工业应用来说都是非常关键的。
3.良好的动态性能：矢量控制具有快速的动态响应特点，能够在瞬态变化时快速调整电机输出。
这使得在工业生产中的速度要求较高的应用中，矢量控制展现出了很好的优势。
4.较高的效率和能耗节约：矢量控制通过对电机的精确控制，可以使电机运行在最佳工作点上，从而提高电机的效率，降低能耗。
在能耗节约方面，矢量控制也具有很大的潜力。
二、矢量控制的实现方法矢量控制的实现首先需要获取电机的转速和转矩反馈，以及电机的电流反馈。
然后，将这些反馈信号输入到控制器中，通过控制器对电机的电流大小和方向进行调节。
具体的实现方法有以下几种：1.直接转矩控制(DTC)：直接转矩控制是一种基于电机转矩和电流的控制方法，它通过直接控制电机的转矩和磁场实现对电机的控制。
这种方法具有快速动态响应和精确控制的特点，但在低速和零速运行时存在一定的困难。
2.间接转矩控制(FOC)：间接转矩控制是一种基于电机磁链和电流的控制方法，它通过控制电机的磁链大小和方向来实现对电机的转矩控制。
这种方法相对于直接转矩控制在低速和零速运行时更为稳定，但对控制器的要求更高。
3.空间矢量调制(SVM)：空间矢量调制是一种通过改变电压波形的方式来控制电机的方法。
矢量变频器工作原理

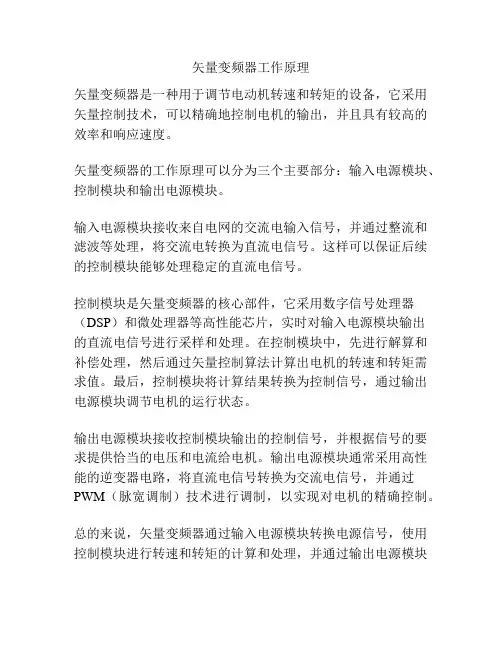

矢量变频器工作原理
矢量变频器是一种用于调节电动机转速和转矩的设备，它采用矢量控制技术，可以精确地控制电机的输出，并且具有较高的效率和响应速度。
矢量变频器的工作原理可以分为三个主要部分：输入电源模块、控制模块和输出电源模块。
输入电源模块接收来自电网的交流电输入信号，并通过整流和滤波等处理，将交流电转换为直流电信号。
这样可以保证后续的控制模块能够处理稳定的直流电信号。
控制模块是矢量变频器的核心部件，它采用数字信号处理器（DSP）和微处理器等高性能芯片，实时对输入电源模块输出
的直流电信号进行采样和处理。
在控制模块中，先进行解算和补偿处理，然后通过矢量控制算法计算出电机的转速和转矩需求值。
最后，控制模块将计算结果转换为控制信号，通过输出电源模块调节电机的运行状态。
输出电源模块接收控制模块输出的控制信号，并根据信号的要求提供恰当的电压和电流给电机。
输出电源模块通常采用高性能的逆变器电路，将直流电信号转换为交流电信号，并通过PWM（脉宽调制）技术进行调制，以实现对电机的精确控制。
总的来说，矢量变频器通过输入电源模块转换电源信号，使用控制模块进行转速和转矩的计算和处理，并通过输出电源模块
提供适当的电压和电流给电机。
这样，矢量变频器可以对电动机进行精确的控制，以实现不同转速、转矩需求下的工作状态。
变频器矢量控制与VF控制
变频器矢量控制与VF控制矢量控制概念:矢量控制目的是设法将交流电机等效为直流电机，从而获得较高的调速性能。
矢量控制方法就是将交流三相异步电机定子电流矢量分解为产生磁场的电流分量 (励磁电流) 和产生转矩的电流分量 (转矩电流) 分别加以控制，并同时控制两分量间的幅值和相位，这样即可等效于直流电机。
矢量控制方式又有基于转差频率控制的矢量控制方式、无速度传感器矢量控制方式和有速度传感器的矢量控制方式等。
矢量控制理论模型如下图矢量控制特点:变频器矢量控制，按照是否需要转速反馈环节，一般分为无反馈矢量控制和有反馈矢量控制。
1、无反馈矢量控制。
无反馈矢量控制方式优点是:a)、使用方便，用户不需要增加任何附加器件。
b)、机械特性较硬。
机械特性由于V/F控制方式，且不会发生电机磁路饱和问题，调试方便(个人观点，请大家批评指正) 缺点是 :调速范围和动态响应能力不及有反馈控制方式;2、有反馈矢量控制方式。
有反馈矢量控制方式的主要优点是: a)、调速性能优于无反馈矢量控制方式及V/F控制。
缺点: 需要在电机上安装测速装置(大多为旋转编码器)，电机变频改造比较麻烦，成本也高。
故有反馈矢量控制一般应用场合为:a)、要求有较大调速范围的场合(如:具有铣、磨功能的龙门刨床) ; b)、对动态响应性能要求较高的场合 ;c)、对安全运行要求较高场合。
矢量控制的适用范围:a)、矢量控制只能用于一台变频器控制一台电机。
当一台变频器控制多台电机时，矢量控制无效;b)、电机容量与变频器要求配置的电机容量之间，最多只能相差一个档次。
(如:变频器要求配置电机容量为7.5KW，那么实际电机最小容量为5.5KW，对于3.7kw电机就不行了);c)、电机磁极数一般以2、4、6极为宜，极数较多时建议查阅变频器说明书;d)、力矩电机、深槽电机、双鼠笼电机等特殊电机不能用矢量控制功能。
//(个人观点，请大家批评指正)V/F控制:如果电机电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。
变频器矢量控制说明介绍
变频器的V/F控制与矢量控制U/f=C的正弦脉宽调制（SPWM）控制方式其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。
但是，这种控制方式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输出最大转矩减小。
另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。
因此人们又研究出矢量控制变频调速。
矢量控制（VC）方式矢量控制变频调速的做法是将异步电动机在三相坐标系下的定子电流Ia、Ib、Ic、通过三相－二相变换，等效成两相静止坐标系下的交流电流Ia1Ib1，再通过按转子磁场定向旋转变换，等效成同步旋转坐标系下的直流电流Im1、It1（Im1相当于直流电动机的励磁电流；It1相当于与转矩成正比的电枢电流），然后模仿直流电动机的控制方法，求得直流电动机的控制量，经过相应的坐标反变换，实现对异步电动机的控制。
其实质是将交流电动机等效为直流电动机，分别对速度，磁场两个分量进行独立控制。
通过控制转子磁链，然后分解定子电流而获得转矩和磁场两个分量，经坐标变换，实现正交或解耦控制。
矢量控制方法的提出具有划时代的意义。
然而在实际应用中，由于转子磁链难以准确观测，系统特性受电动机参数的影响较大，且在等效直流电动机控制过程中所用矢量旋转变换较复杂，使得实际的控制效果难以达到理想分析的结果。
V/F控制与矢量都是恒转矩控制。
U/F相对转矩可能变化大一些。
而矢量是根据需要的转矩来调节的，相对不好控制一些。
对普通用途。
两者一样1、矢量控制方式——矢量控制，最简单的说，就是将交流电机调速通过一系列等效变换，等效成直流电机的调速特性，就这么简单，至于深入了解，那就得深入了解变频器的数学模型，电机学等学科。
变频器矢量控制原理

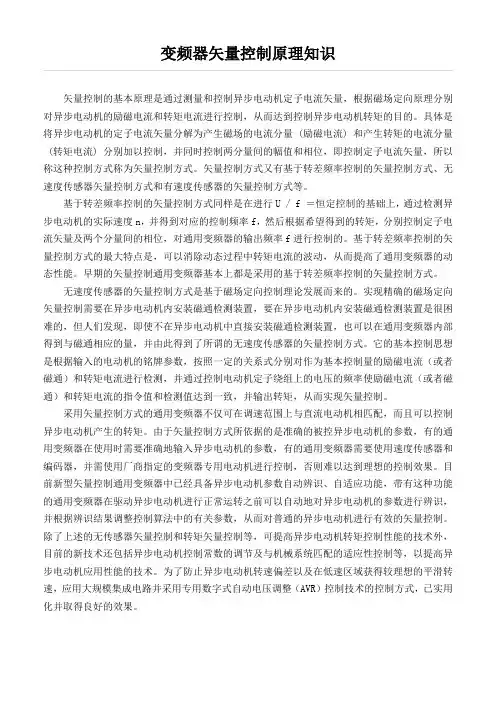

变频器矢量控制原理知识矢量控制的基本原理是通过测量和控制异步电动机定子电流矢量，根据磁场定向原理分别对异步电动机的励磁电流和转矩电流进行控制，从而达到控制异步电动机转矩的目的。
具体是将异步电动机的定子电流矢量分解为产生磁场的电流分量 (励磁电流) 和产生转矩的电流分量 (转矩电流) 分别加以控制，并同时控制两分量间的幅值和相位，即控制定子电流矢量，所以称这种控制方式称为矢量控制方式。
矢量控制方式又有基于转差频率控制的矢量控制方式、无速度传感器矢量控制方式和有速度传感器的矢量控制方式等。
基于转差频率控制的矢量控制方式同样是在进行U / f ＝恒定控制的基础上，通过检测异步电动机的实际速度n，并得到对应的控制频率f，然后根据希望得到的转矩，分别控制定子电流矢量及两个分量间的相位，对通用变频器的输出频率f进行控制的。
基于转差频率控制的矢量控制方式的最大特点是，可以消除动态过程中转矩电流的波动，从而提高了通用变频器的动态性能。
早期的矢量控制通用变频器基本上都是采用的基于转差频率控制的矢量控制方式。
无速度传感器的矢量控制方式是基于磁场定向控制理论发展而来的。
实现精确的磁场定向矢量控制需要在异步电动机内安装磁通检测装置，要在异步电动机内安装磁通检测装置是很困难的，但人们发现，即使不在异步电动机中直接安装磁通检测装置，也可以在通用变频器内部得到与磁通相应的量，并由此得到了所谓的无速度传感器的矢量控制方式。
它的基本控制思想是根据输入的电动机的铭牌参数，按照一定的关系式分别对作为基本控制量的励磁电流（或者磁通）和转矩电流进行检测，并通过控制电动机定子绕组上的电压的频率使励磁电流（或者磁通）和转矩电流的指令值和检测值达到一致，并输出转矩，从而实现矢量控制。
采用矢量控制方式的通用变频器不仅可在调速范围上与直流电动机相匹配，而且可以控制异步电动机产生的转矩。
由于矢量控制方式所依据的是准确的被控异步电动机的参数，有的通用变频器在使用时需要准确地输入异步电动机的参数，有的通用变频器需要使用速度传感器和编码器，并需使用厂商指定的变频器专用电动机进行控制，否则难以达到理想的控制效果。
变频器带编码器的矢量控制原理
变频器带编码器的矢量控制原理引言：变频器是一种用来实现电机调速的装置，通过改变电机供电频率和电压，可以实现对电机转速的调控。
而矢量控制是指在电机启动、制动和运行过程中，对电机的转矩和转速进行闭环控制，以实现精准的调速控制。
本文将介绍变频器带编码器的矢量控制原理，详细介绍其工作原理和调速方法。
一、工作原理电机：电机是矢量控制系统的执行器，它将输入的电能转化为机械能，实现对负载的运动控制。
变频器：变频器是调节电机转速的关键设备，它通过调节输出频率和电压，控制电机的转速。
同时，变频器还可以接收编码器反馈信号，并结合矢量控制算法，实现对电机的转矩和转速的闭环控制。
变频器中的矢量控制算法主要是通过对电机的电压和电流进行监测和计算，以实现对电机的矢量调控。
编码器：编码器是一种测量转速和位置的装置，通过检测电机转子上的位置信息，将其转化为脉冲信号输出。
在矢量控制系统中，编码器的作用是提供电机转速的反馈信号，以实现对电机的闭环控制。
二、调速方法在变频器带编码器的矢量控制系统中，常用的调速方法有速度环控制和位置环控制。
1.速度环控制：速度环控制是通过调节电机输入的转矩和转速，实现对电机转速的闭环控制。
具体步骤如下：(1)变频器通过编码器获取电机当前的转速，并与设定的目标转速进行比较。
(2)根据比较结果，变频器计算出对应的转速误差，并通过PID控制算法计算出对应的转矩指令。
(3)变频器将转矩指令通过逆变器转换为电机的输出电压和电流。
(4)电机根据输入的电压和电流，实现对转矩的调节，从而实现对转速的闭环控制。
2.位置环控制：位置环控制是通过检测电机转子的位置，实现对电机位置和转速的精确控制。
具体步骤如下：(1)变频器通过编码器获取电机当前的位置信息，并与设定的目标位置进行比较。
(2)根据比较结果，变频器计算出对应的位置误差，并通过PID控制算法计算出对应的转矩指令。
(3)变频器将转矩指令通过逆变器转换为电机的输出电压和电流。
变频器矢量控制与VF控制
矢量控制概念：矢量控制目的是设法将交流电机等效为直流电机，从而获得较高的调速性能。
矢量控制方法就是将交流三相异步电机定子电流矢量分解为产生磁场的电流分量(励磁电流) 和产生转矩的电流分量(转矩电流) 分别加以控制，并同时控制两分量间的幅值和相位，这样即可等效于直流电机。
矢量控制方式又有基于转差频率控制的矢量控制方式、无速度传感器矢量控制方式和有速度传感器的矢量控制方式等。
矢量控制理论模型如下图矢量控制特点：变频器矢量控制，按照是否需要转速反馈环节，一般分为无反馈矢量控制和有反馈矢量控制。
1、无反馈矢量控制。
无反馈矢量控制方式优点是：a）、使用方便，用户不需要增加任何附加器件。
b）、机械特性较硬。
机械特性由于V/F控制方式，且不会发生电机磁路饱和问题，调试方便（个人观点，请大家批评指正）缺点是：调速范围和动态响应能力不及有反馈控制方式；2、有反馈矢量控制方式。
有反馈矢量控制方式的主要优点是： a）、调速性能优于无反馈矢量控制方式及V/F控制。
缺点：需要在电机上安装测速装置（大多为旋转编码器），电机变频改造比较麻烦，成本也高。
故有反馈矢量控制一般应用场合为：a）、要求有较大调速范围的场合（如：具有铣、磨功能的龙门刨床）； b）、对动态响应性能要求较高的场合；c）、对安全运行要求较高场合。
矢量控制的适用范围：a）、矢量控制只能用于一台变频器控制一台电机。
当一台变频器控制多台电机时，矢量控制无效；b）、电机容量与变频器要求配置的电机容量之间，最多只能相差一个档次。
（如：变频器要求配置电机容量为7.5KW，那么实际电机最小容量为5.5KW，对于3.7kw电机就不行了）；c）、电机磁极数一般以2、4、6极为宜，极数较多时建议查阅变频器说明书；d）、力矩电机、深槽电机、双鼠笼电机等特殊电机不能用矢量控制功能。
//（个人观点，请大家批评指正）V/F控制：如果电机电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。
