应用力学中的弹性薄膜理论
《薄膜屈曲力学分析》课件
02
在受到不同方向和大小的外力时，薄膜呈现出的不同屈曲形态
。
屈曲与稳定性关系
03
屈曲形态与薄膜的稳定性之间的关系，以及如何通过改变结构
参数来提高稳定性。
03
薄膜屈曲的实验研究
实验设备与材料
实验设备
高精度薄膜拉伸机、激光测距仪、高速摄像机、力传感器等。
实验材料
聚乙烯薄膜、聚丙烯薄膜、聚酯薄膜等。
实验方法与步骤
将连续的求解域离散为有限个单元，并对 每个单元进行编号和属性分配。
施加载荷和边界条件
求解方程
根据实际情况对每个单元施加相应的载荷 和边界条件。
利用有限元方法的基本步骤，建立离散化 方程并进行数值求解。
模拟结果与分析
结果输出
结果评估
将计算结果输出到计算机屏幕上或文 件中，以便进行后续的分析和处理。
将模拟结果与实验结果进行对比和分 析，评估模拟的准确性和可靠性，并 根据需要对模型进行修正和改进。
屈曲的临界条件
屈曲定义
薄膜在达到某一临界状态 时发生的弯曲现象。
能量守恒原理
屈曲临界状态时，薄膜的 弹性能和外力做功达到平 衡。
屈曲准则
根据薄膜的具体形状和受 力情况，推导出的屈曲发 生的条件或准则。
屈曲的形态分类
薄膜屈曲形态
01
根据屈曲程度和形状，可以将薄膜屈曲分为不同的类型。
不同受力状态下的屈曲形态
结果分析
对计算结果进行分析和处理，包括应 力分布、应变分布、位移分布等，以 及薄膜屈曲的临界载荷和屈曲模态等 。
05
薄膜屈曲的应用案例
建筑膜结构的屈曲分析
总结词
建筑膜结构是一种轻质、大跨度的空间结构，其稳定性是设计中的关键问题。薄膜屈曲分析能够评估膜结构的稳 定性，为设计提供依据。
弹性膜结构动力学的各类非传统Hamilton型变分原理
用¨ ， ’ 因此， 对于几何非线性弹陛 膜结构动力学， 根 据几何非线性薄壳结构的薄膜理论 ， ］ 并考虑到膜结
构的受 力与变形 的特性 ， 基本方程和条件如下 ： 其
１ １ 速度 位移 关 系 ．
Ｖ ａ＝Ｏ ／Ｏ ｕ ｔ＝ｉ， ＝Ｏ ／ｃ ｔ ｖ ３ ３Ｖ ｔ＝ｉ， ｖ
虽然 已有 一 些 有 关 膜 结 构 的专 著 和论 文 ， 引
力学初值 一 边值问题 的全部特征． 文中首先给出膜结构动力学的广义虚功原理的表式， 然后从该式 出 ， 发 不仅能得
到膜结构动力学的虚功原理 ， 而且通过所给出的一系列广义 ｋｇｎ ｒ变换 ， ｅｄｅ 还能系统地成对导出弹性膜结构动力
学的 ５ 类变量（ ， ， ， ，ｑ， ， ，ｑ， ，， 、 ， ， ＳＢ ｓＢ“ Ｗ）４类变量 （ ， ， ， ，ｑ， ， ，ｑ， ，， Ｐ ， ＳＢ ｓＢ“ Ｗ 、 ）３类变量（ ， ，ｑ， ， ，ｑ， ，， ） ２类变量 （ ， ， ，，， ） ＳＢ ｓＢ“ Ｗ 和 “ Ｗ 非传统 Ｈ ｍｌ ｎ ａ ｉｏ 型变分原理的互补泛 ｔ
Ｖ ｌ５ Ｎ ． ｏ｜ ｏ ３ Ｓｅ ２ ０ ｐ ． ０７
弹性膜结构 动力学 的各类非传统 Ｈ ｍｌｎ型变分原理 水 ａ ｉｏ ｔ
李纬华 罗恩
（ 山大 学 应 用 力 学 与 工 程 系 ，广 州 中 ５０７ ） １２ ５
摘 要 根据古典阴阳互补和现代对偶互补的基本思想 ， 通过罗恩早已提出的一条简单而统一的新途径 ， 系统地建 立 了弹性膜结构动力学的各类非传统 Ｈ ｍｌ ｎ型变分原理． ａ ｉｏ ｔ 这种新 的非传统 Ｈ ｍ ｌｎ型变分原 理能反映这种动 ａ ｉｏ ｔ
但是作者至今还没有见到国内外有关论述弹性膜结 构动力学变分原理的文献 ， 以弹性膜结构动力学 所 的基本理论还存在不能令人满意之处． 由于弹性膜 结构动力学的基本理论中最核心的部分一虚功原理
薄膜力学性能资料
th f TsTdT
(4.22)
根据Hooke’s定律，应力为
th
E
1 f
th
(4.23)
18
薄膜—基底体系中由于晶格常数失配在薄膜中产生的内 应力由Hoffman的晶界松弛模型得到
i
1
Ef
f
xa a
1
Ef
f
Lg
(4.24)
式中 a为薄膜材料为无残余应力时的晶格常数， x 为a由于
详细推导过程见流程图2。
15
表4.1 式(4.21)中对应于hg /R 的系数
16
17
图2 根据p-h 曲线确定应力－应变关系的流程图
4.2 薄膜的残余应力
一、残余应力的来源
通常认为，薄膜中的残余应力分为热应力和内应力两种 。
热应力是由于薄膜和基底材料热膨胀系数的差异引起的， 所以也称为热失配应力。热应力对应的弹性应变为
3
分类
脆性薄膜
按
脆性基底
力
学
性
质 分
脆性基底
韧性薄膜 韧性基底
4
4.1 薄膜的弹性性能
一、薄膜的弹性常数
弹性模量是材料最基本的力学性能参之一，由于 薄膜的某些本质的不同之处，其弹性模量可能完全不 同于同组分的大块材料。
5
三点弯曲
如图所示，加载和挠度的测量均在两支点中心位置，
对称压头载荷与压头深度之间的弹性解析分析，其结果
为
S dP dh
2
Er
A
(4.4)
这里，h为压头的纵向位移，S dP为d试h 验载荷曲线的薄
膜材料刚度， 是压A头的接触面积。
8
Er 为约化弹性模量
1

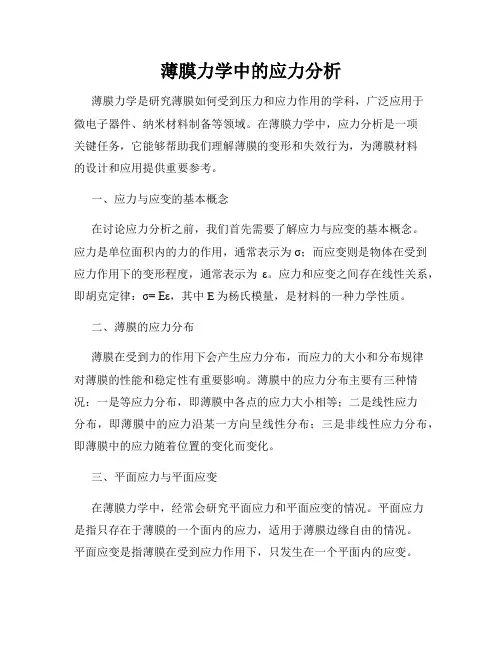

薄膜力学中的应力分析
薄膜力学中的应力分析薄膜力学是研究薄膜如何受到压力和应力作用的学科，广泛应用于微电子器件、纳米材料制备等领域。
在薄膜力学中，应力分析是一项关键任务，它能够帮助我们理解薄膜的变形和失效行为，为薄膜材料的设计和应用提供重要参考。
一、应力与应变的基本概念在讨论应力分析之前，我们首先需要了解应力与应变的基本概念。
应力是单位面积内的力的作用，通常表示为σ；而应变则是物体在受到应力作用下的变形程度，通常表示为ε。
应力和应变之间存在线性关系，即胡克定律：σ= Eε，其中E为杨氏模量，是材料的一种力学性质。
二、薄膜的应力分布薄膜在受到力的作用下会产生应力分布，而应力的大小和分布规律对薄膜的性能和稳定性有重要影响。
薄膜中的应力分布主要有三种情况：一是等应力分布，即薄膜中各点的应力大小相等；二是线性应力分布，即薄膜中的应力沿某一方向呈线性分布；三是非线性应力分布，即薄膜中的应力随着位置的变化而变化。
三、平面应力与平面应变在薄膜力学中，经常会研究平面应力和平面应变的情况。
平面应力是指只存在于薄膜的一个面内的应力，适用于薄膜边缘自由的情况。
平面应变是指薄膜在受到应力作用下，只发生在一个平面内的应变。
对于平面应力和平面应变的分析，可以采用两个方向的应力与应变分量来描述和计算。
四、常见的应力分析方法在薄膜力学中，常用的应力分析方法有很多，下面介绍几种常见的方法。
1. 基于梁理论的方法：梁理论认为薄膜在受到应力作用下，可以近似看成在各个截面上为梁的模型。
该方法通常基于材料的物理性质和几何形状，通过求解梁方程得到应力分布。
2. 基于薄膜理论的方法：薄膜理论假设薄膜较薄，且沿厚度方向应力分布均匀。
在此基础上，可以建立弹性方程组，并求解得到应力和应变的分布情况。
3. 有限元分析方法：有限元分析是一种非常常用的数值计算方法，可以用来模拟和分析复杂结构的应力分布。
通过将薄膜划分为一系列小的元素，利用数值方法求解得到应力和应变。
五、应力分析的应用薄膜力学中的应力分析在很多领域都有广泛的应用。
力学中的弹性力分析
力学中的弹性力分析弹性力是指物体在外力作用下发生弹性变形时回复原状的力量。
在力学中，弹性力是一种重要的研究对象，对于理解物体的弹性行为和设计弹性结构有着重要的意义。
一、弹性力的基本概念弹性力是物体在受到外力作用下发生形变时，由于弹性势能的存在而产生的力量。
当外力停止作用时，物体会恢复到原来的形状，这种恢复的力就是弹性力。
弹性力的大小与物体的弹性系数、形变量以及外力大小有关。
二、胡克定律根据胡克定律，弹性力与物体的形变量呈正比，弹性力的方向与物体发生形变的方向相反。
胡克定律可以用下式表示：F = -kx其中F表示弹性力，k表示弹性系数，x表示物体的形变量。
负号表示弹性力与形变方向相反。
三、弹簧的弹性力分析弹簧是最常见的用来研究弹性力的物体之一。
当弹簧受到外力作用时，形变量x与外力F之间满足胡克定律的关系。
弹簧的弹性系数k 可以通过实验测量得到。
在弹簧的等长状态下，弹簧没有受到外力作用，弹性力为零。
四、杨氏模量杨氏模量是描述物体材料的弹性性质的物理量。
它表示单位面积受力时，在弹性变形范围内的应变与应力之间的比值。
杨氏模量可以用下式表示：E = (F/A)/(Δl/l0)其中E表示杨氏模量，A表示受力物体的横截面积，F表示受力物体上的外力，Δl表示物体发生的形变量，l0表示物体的原始长度。
五、应用领域弹性力的研究对于很多领域都具有重要意义。
在结构工程中，设计弹性结构需要掌握弹性力的原理和计算方法。
在材料科学中，了解材料的弹性性质对于合理选择材料、优化材料性能有着重要的作用。
在机械工程中，掌握弹性力的分析方法可以用于弹性元件的设计和计算。
在物理学的实验研究中，弹性力的研究有助于理解物体的弹性行为，并推导出相应的物理规律。
总结：力学中的弹性力分析是研究物体在外力作用下发生弹性变形时，回复原状的力量。
胡克定律描述了弹性力与形变量的关系，弹簧是常见的弹性力研究对象。
杨氏模量是描述物体材料弹性性质的重要参数。
弹性力的研究在结构工程、材料科学、机械工程等领域有着广泛的应用。
薄膜屈曲力学分析
针对薄膜屈曲现象中的复杂现象和机理，开展深入研究，揭示其内在 规律和机制，为解决实际问题提供更加有效的解决方案。
THANKS
感谢观看
能量法具有简单、直观的优点，可以快速得到屈曲临界载荷 和屈曲模态，适用于求解简单形状和边界条件的薄膜屈曲问 题。
有限元法
有限元法是一种数值分析方法，通过 将连续的弹性体离散化为有限个小的 单元，利用这些单元的力学特性来逼 近整个弹性体的行为。
有限元法可以处理复杂的形状和边界 条件，能够得到薄膜屈曲的详细应力 分布和变形情况，适用于求解各种形 状和边界条件的薄膜屈曲问题。
工程应用
薄膜屈曲力学分析在建筑、航空航天、 汽车、包装等领域有广泛应用，是结 构设计的重要依据。
优化设计
通过对薄膜屈曲力学分析，可以优化 结构设计，降低重量、提高刚度、减 少成本等。
安全性能
通过薄膜屈曲力学分析，可以评估结 构的稳定性、承载能力和安全性，确 保结构在使用过程中不会发生屈曲失 效。
薄膜屈曲的应用领域
薄膜屈曲的临界温
度
某些材料在特定温度下会失去稳 定性，导致薄膜发生屈曲。临界 温度与材料的物理性质和化学性 质有关。
03
薄膜屈曲的力学分析方法
能量法
能量法是一种基于能量守恒和能量变分原理的屈曲分析方法 。通过将薄膜视为弹性体，利用弹性力学的基本方程，计算 薄膜在受到外部载荷作用时的屈曲临界载荷和屈曲模态。
06
结论与展望
研究结论
薄膜屈曲现象在不同应用领域中具有广泛的应 用前景，如柔性电子、生物医学和光学器件等
。
当前研究还存在一些挑战和问题，如实验验证的难度 、理论模型的精度和适用范围等，需要进一步深入研
究。
薄膜屈曲力学分析在理论和实验方面均取得了 重要进展，为理解薄膜的力学行为提供了有力 支持。
薄膜材料的力学行为和应力分析
薄膜材料的力学行为和应力分析薄膜材料是一种在实际生活中广泛应用的材料，它具有轻薄、柔软、透明等特点，被广泛应用于电子产品、光学器件、医疗器械等领域。
薄膜材料的力学行为和应力分析对于材料的设计和应用具有重要意义。
薄膜材料的力学行为是指在外力作用下，薄膜材料发生的形变和变形。
由于薄膜材料的厚度相对较小，所以其力学行为与传统的块体材料有所不同。
首先，薄膜材料的弯曲刚度较大，即在外力作用下，薄膜材料发生弯曲变形的能力较强。
其次，薄膜材料的拉伸和压缩性能较差，容易发生撕裂和破坏。
此外，薄膜材料的表面张力也会影响其力学行为，使其在表面上形成一定的应力分布。
对于薄膜材料的力学行为进行应力分析是十分重要的。
应力分析可以帮助我们了解薄膜材料在外力作用下的变形情况，从而指导材料的设计和应用。
在薄膜材料的应力分析中，常用的方法有力学模型法和有限元分析法。
力学模型法是一种基于物理原理和假设的分析方法。
通过建立适当的力学模型，可以计算出薄膜材料在不同应力状态下的应力分布和变形情况。
常用的力学模型有薄板理论、弹性薄膜理论等。
薄板理论假设薄膜材料在平面内的应力分布均匀，可以用平面应力或平面应变假设进行分析。
弹性薄膜理论则考虑了薄膜材料的弯曲和拉伸性能，可以更精确地描述薄膜材料的力学行为。
有限元分析法是一种数值计算方法，通过将薄膜材料划分为有限个小单元，建立数学模型，并利用计算机进行模拟计算，得到薄膜材料在不同应力状态下的应力分布和变形情况。
有限元分析法可以考虑薄膜材料的非线性和非均匀性，能够更精确地模拟和分析薄膜材料的力学行为。
在实际应用中，薄膜材料的力学行为和应力分析对于材料的设计和应用具有重要意义。
例如，在电子产品中，薄膜材料常用于制作柔性电路板和触摸屏等部件。
对于这些部件的设计和制造，需要考虑薄膜材料在外力作用下的弯曲和变形情况，以确保其正常工作和可靠性。
此外，在光学器件和医疗器械中，薄膜材料的力学行为和应力分析也会影响其光学性能和使用寿命。
结构力学薄膜效应
结构力学薄膜效应结构力学薄膜效应是一种物理现象，存在于各种工程领域中，如航空航天、汽车制造、电子器件等。
本文将就结构力学薄膜效应的定义、机理、应用以及挑战进行探讨。
一、定义与机理结构力学薄膜效应指的是，在薄膜结构受到外部载荷作用时，由于薄膜材料本身的几何尺寸较小，其内部应力分布不均匀，从而产生的变形和力学响应。
薄膜结构的变形模式包括拉伸、压缩、弯曲、剪切等，其中最为常见的是拉伸变形。
薄膜结构的力学响应主要包括应力、应变、疲劳寿命等方面。
在受到外部载荷作用时，薄膜内部会产生应力分布不均匀的现象，这种不均匀性会导致薄膜的变形和力学性能发生变化。
此外，薄膜结构的疲劳寿命也是一个重要的性能指标，疲劳寿命的缩短会导致薄膜的早期失效。
二、应用领域结构力学薄膜效应在各个领域中都有着广泛的应用。
在航空航天领域，薄膜结构被视为一种轻量化的解决方案，可以有效减轻飞行器的重量，提高其燃油效率。
在汽车制造领域，薄膜结构被应用于车身覆盖件、发动机零件等方面，以提高其强度和刚度。
在电子器件领域，薄膜结构被用于封装、散热等方面，以保证器件的稳定性和可靠性。
三、挑战与展望尽管结构力学薄膜效应在各个领域中都有着广泛的应用，但其研究和应用仍然面临着一些挑战。
首先，薄膜材料的制备和加工难度较大，需要高精度、高效率的制备工艺。
其次，薄膜结构的力学性能测试和分析方法需要不断完善，以满足不同应用场景的需求。
最后，薄膜结构的疲劳寿命预测和失效分析是一个重要的研究方向，需要深入探讨。
结构力学薄膜效应的研究和应用有着广阔的展望。
随着材料科学和制造技术的不断发展，薄膜材料的性能和制备工艺将不断提高，为其在各个领域的应用提供更多可能性。
同时，结构力学薄膜效应的研究将有助于推动薄膜结构的设计和优化，提高其力学性能和可靠性。
此外，随着人工智能、云计算等技术的不断发展，薄膜结构的分析、预测和优化将变得更加高效和精准。
总结起来，结构力学薄膜效应是一个具有重要理论和实践意义的研究领域，其在各个领域的应用前景广阔，值得我们深入探讨和研究。
