电子式指针绝缘电阻表安全操作及保养规程
绝缘电阻表安全操作规范
一十二、保养完毕后方可放在固定的橱内。
注：此仪表切记不可放置在潮湿、污秽和含有腐蚀作用的空气中。
相关说明
编制人员
审核人员
批准人员
编制日期
审核日期
批准日期
一、作业前先检查绝缘电阻表的两个触头，手柄有无破损。
二、手动摇动一下绝缘电阻表，进一步确认一下是否正常，如发现有异常应马上停止摇动，并及时反馈给组长或班长。
三、如一切正常，则可以进行测量。
四、在取用时应轻拿轻放，不可剧烈，长期的震动，使表头轴夹和宝石受损而影响仪表的准确度。
五、被测物必须不带电并且不受其它感应而带电的物体。
六、将接线柱与被测物间连接的导线不能用绞线，应分开单独连接不致因绞线绝缘不良而影响读数。
七、将轴夹一根接在电流流通的地方，另一端接在物品的外壳上。
八、轻轻转动Leabharlann 柄，由慢渐快，如发现指针指零时不许继续用力摇动，以防线圈损坏。
九、当绝缘电阻表的指针显示无穷大则属正常，如小于5m则属于NG。
一十、测量过程中，不可用手触摸导电部分，小心电亡。
绝缘电阻表操作规程
绝缘电阻表操作规程
1.使用方法
1.1设定绝缘电阻下限报警值：按下所需量程键；
1.2将电源开关、测量开关和报警设定开关转置于“开”，观察表头，调节设定报警旋钮至所需设定的下限报警值，随后将所有开关置于“关”；
1.3按说明书接线要求进行接线，在电源开关处于“关”，测量开关处于“关”情况下，插上测试输出线，并接上被测件（注意：被测件必须与地绝缘），一般红色高端接于线圈或内部，黑色低端接于外壳；
1.4测绝缘电阻：将电源开关及测量开关置于“开”，记下测量数据。
若测试数据小于报警设定值，则有声音报警，结论为不合格；
1.5把测量开关置于“关”，取下被测件；
1.6再次测量则重复1～5；
1.7测试结束，则关掉电源。
2.注意事项：
2.1此仪器为高阻测量仪，使用环境湿度不得大于80％，否则测量不准；
2.2本仪器测试输出端有500V高压输出，不能触碰；
2.3每次测量的产品必须放在绝缘板上；
2.4在按下“测量”开关时，带有红黑夹子的两条输出线；
2.5短接不应超过3S，否则容易损坏仪器；
2.6测量时，显示表最高出现1，说明绝缘电阻值已超出正在使用的量程档应换大量程档；
2.7若显示表出现小于0100值（不管小数点在什么位置），为了测量准确，应换小量程档。
绝缘电阻表安全操作规程
绝缘电阻表安全操作规程前言绝缘电阻表被广泛应用于电气领域，用于测量电气设备和电器绝缘材料的电气绝缘性能，是保证电气设备运行安全的重要工具之一。
然而，不正确的使用绝缘电阻表会对人身和设备造成严重的危险。
为了确保工作人员以正确的方式使用绝缘电阻表并最大程度降低操作风险，特制定以下操作规程。
一、绝缘电阻表的安全保养1.绝缘电阻表应保存在干燥、清洁的环境中，以免其外部或内部受到沉积物和灰尘的侵蚀。
2.绝缘电阻表应定期检查，并及时补充电池。
如果在使用过程中发现电阻表有损坏、松动或缺失的地方，需及时维修或更换，以确保其精度和安全性。
3.绝缘电阻表绝不能被浸泡在水中或暴露在潮湿环境中。
如果野外工作无法避免靠近水源或潮湿地区，必须确保绝缘电阻表的外壳和电气插头、测试引线等所有部分完全干燥后再使用。
4.绝缘电阻表的电气插头,测试引线等所有部分不能弯曲或过度拉伸，以免造成电器零部件破损或造成误差。
二、使用绝缘电阻表的注意事项1.在使用绝缘电阻表前，必须确保该电器设备处于故障隔离状态。
绝缘电阻表测试过程中，绝不能在带载条件下进行。
2.测量绝缘电阻时必须保持仪器的稳定，避免任何潜在的电气干扰。
当测量对象有高电压电位时，采用低电压测量时还需确认电压等级和间隔距离。
3.在使用绝缘电阻表之前，必须检查漏电保护器可靠性和漏电保护器是否符合相关规定条件，并建立了可靠有效的地线。
4.测量之前应在防护手套下穿戴手套，并确保测试场所环境安全。
5.在测量绝缘电阻时，应使用制定的测试程序，操作步骤清晰明确，以考虑到可能的操作失误。
在进行测试时应遵守相关测量规范。
确保测试时间、间距合理有效、测量值可重复并有记录。
6.测试过程中如发现异常变化的现象，应立即停止操作，并及时排查故障原因。
三、使用倾斜度测量仪的特殊提示倾斜度测量仪是一种用于测量水平或垂直的仪器。
在使用测量仪器进行测试时，为确保安全性，还需遵守以下规则：1.测量之前必须将测量仪校正到所选的基准面，校正方法必须符合规范要求。

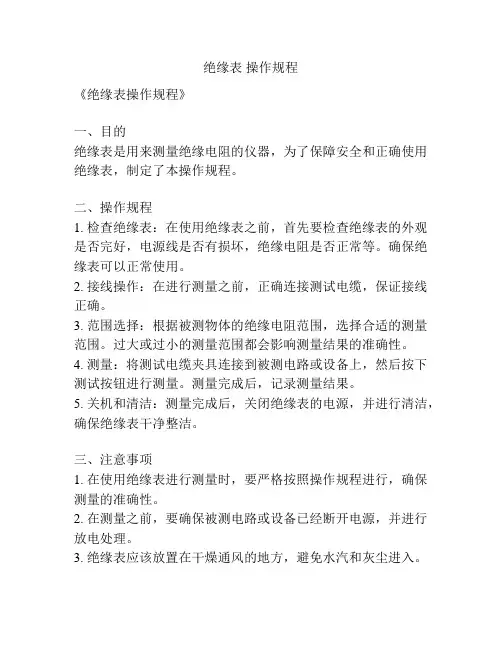

绝缘表 操作规程
绝缘表操作规程
《绝缘表操作规程》
一、目的
绝缘表是用来测量绝缘电阻的仪器，为了保障安全和正确使用绝缘表，制定了本操作规程。
二、操作规程
1. 检查绝缘表：在使用绝缘表之前，首先要检查绝缘表的外观是否完好，电源线是否有损坏，绝缘电阻是否正常等。
确保绝缘表可以正常使用。
2. 接线操作：在进行测量之前，正确连接测试电缆，保证接线正确。
3. 范围选择：根据被测物体的绝缘电阻范围，选择合适的测量范围。
过大或过小的测量范围都会影响测量结果的准确性。
4. 测量：将测试电缆夹具连接到被测电路或设备上，然后按下测试按钮进行测量。
测量完成后，记录测量结果。
5. 关机和清洁：测量完成后，关闭绝缘表的电源，并进行清洁，确保绝缘表干净整洁。
三、注意事项
1. 在使用绝缘表进行测量时，要严格按照操作规程进行，确保测量的准确性。
2. 在测量之前，要确保被测电路或设备已经断开电源，并进行放电处理。
3. 绝缘表应该放置在干燥通风的地方，避免水汽和灰尘进入。
四、维护保养
1. 定期检查绝缘表的外观和工作电源线，确保绝缘表的正常工作。
2. 不要轻易拆卸绝缘表的外壳，防止损坏内部零件。
3. 定期对绝缘表进行校准，确保测量结果的准确性。
本操作规程是为了保障绝缘表的正常使用和准确测量，严格按照操作规程进行使用，可以有效避免测量失误和绝缘表损坏的情况发生。

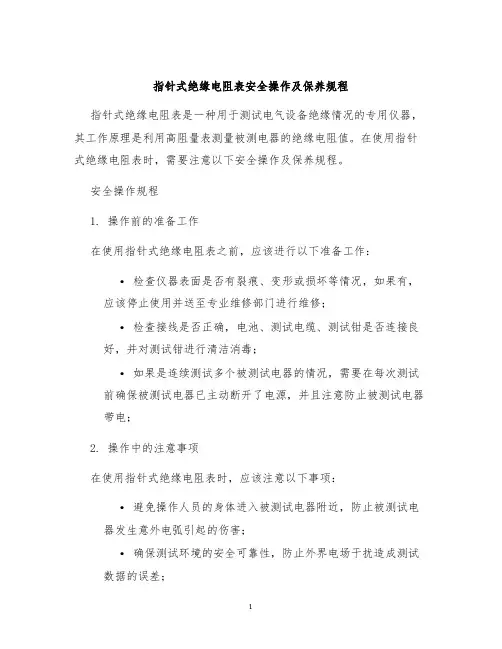

指针式绝缘电阻表安全操作及保养规程
指针式绝缘电阻表安全操作及保养规程指针式绝缘电阻表是一种用于测试电气设备绝缘情况的专用仪器，其工作原理是利用高阻量表测量被测电器的绝缘电阻值。
在使用指针式绝缘电阻表时，需要注意以下安全操作及保养规程。
安全操作规程1. 操作前的准备工作在使用指针式绝缘电阻表之前，应该进行以下准备工作：•检查仪器表面是否有裂痕、变形或损坏等情况，如果有，应该停止使用并送至专业维修部门进行维修；•检查接线是否正确，电池、测试电缆、测试钳是否连接良好，并对测试钳进行清洁消毒；•如果是连续测试多个被测试电器的情况，需要在每次测试前确保被测试电器已主动断开了电源，并且注意防止被测试电器带电；2. 操作中的注意事项在使用指针式绝缘电阻表时，应该注意以下事项：•避免操作人员的身体进入被测试电器附近，防止被测试电器发生意外电弧引起的伤害；•确保测试环境的安全可靠性，防止外界电场干扰造成测试数据的误差；•如果测试数据异常，应该尝试重复测试或更换测试电缆；3. 操作后的工作在使用完指针式绝缘电阻表之后，应该进行以下工作：•断开测试钳和测试电缆，保管好测试钳和测试电缆；•关闭仪器开关，拔出电池，存放于指定位置；•清洁绝缘电阻表表面，避免灰尘、污垢等影响仪器使用寿命。
保养规程1. 常规保养在平时使用指针式绝缘电阻表时，应该注意以下常规保养：•保持仪器干燥，避免仪器受潮、进水等；•轻拿轻放、避免碰撞、摔落等；•定期检查、清洁仪器表面和仪器连接线；•定期更换电池，避免电池漏液腐蚀仪器内部；2. 定期校验和维修在长时间使用指针式绝缘电阻表之后，为了保证测试精度和安全性，应该进行定期校验和维修：•校验：定期将绝缘电阻表送至专业机构进行校验，及时发现和处理测试误差问题；•维修：定期将绝缘电阻表送至专业机构进行维修，更换老化、损坏的部件，保证仪器的正常使用寿命。
总结指针式绝缘电阻表是一种非常实用的电气测试仪器，能够准确测量被测试电器的绝缘电阻情况。

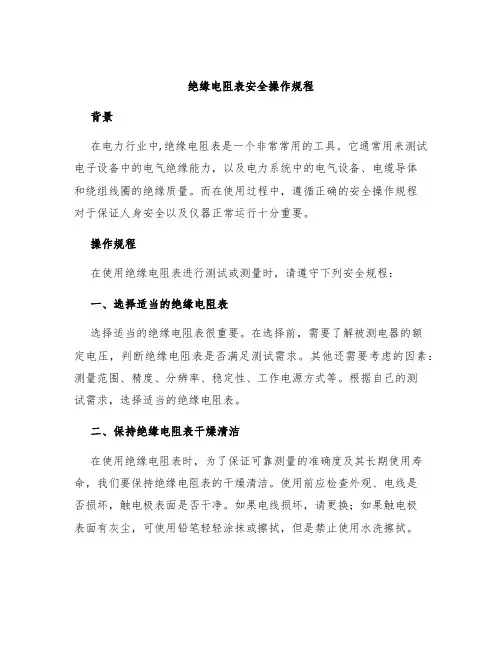

绝缘电阻表安全操作规程
绝缘电阻表安全操作规程背景在电力行业中, 绝缘电阻表是一个非常常用的工具。
它通常用来测试电子设备中的电气绝缘能力，以及电力系统中的电气设备、电缆导体和绕组线圈的绝缘质量。
而在使用过程中，遵循正确的安全操作规程对于保证人身安全以及仪器正常运行十分重要。
操作规程在使用绝缘电阻表进行测试或测量时，请遵守下列安全规程：一、选择适当的绝缘电阻表选择适当的绝缘电阻表很重要。
在选择前，需要了解被测电器的额定电压，判断绝缘电阻表是否满足测试需求。
其他还需要考虑的因素：测量范围、精度、分辨率、稳定性、工作电源方式等。
根据自己的测试需求，选择适当的绝缘电阻表。
二、保持绝缘电阻表干燥清洁在使用绝缘电阻表时，为了保证可靠测量的准确度及其长期使用寿命，我们要保持绝缘电阻表的干燥清洁。
使用前应检查外观、电线是否损坏，触电极表面是否干净。
如果电线损坏，请更换；如果触电极表面有灰尘，可使用铅笔轻轻涂抹或擦拭，但是禁止使用水洗擦拭。
三、保持被测物和绝缘电阻表接地被测物和绝缘电阻表的接地，是测量工程中保证人身安全的重要措施，要在电器设备、仪器、设备安装维护时，均应根据安全规定确认接地方法，防止触电事故发生。
四、选择正确的测量范围使用绝缘电阻表进行测量之前，务必了解被测物的额定电压、额定容量、使用方式等。
这是选择正确测量范围的必要条件。
测量结束后，调整测量范围时，需要将绝缘电阻表旋钮调整到最高档位下手动切换当前档位，再进行测量。
五、按正确的操作顺序进行测试请按照下列步骤进行测试:1.关闭电源2.拔掉电源线3.接地保护导线4.连接检测线5.打开电源6.测量绝缘电阻并记录测量值7.关闭电源8.拔掉电源线9.拔掉检测线10.拔掉接地琐线六、避免使用时发生冲击和震动在使用绝缘电阻表时，避免使用时发生冲击和震动。
要根据绝缘电阻表的使用范围和条件，使用手柄及托架等配件，对仪器坚固的固定或保护，不能把仪器放置在扰动或振动较大的环境中，以免影响仪器的准确性、损坏设备或者自己受到危险。
绝缘电阻表操作规程
（1）接通电源，打开仪器的开关，此时，电源灯亮；指针指“∞”。
（2）按下所需电压按钮和校零按钮，指针指“0”，然后将校零按钮复位。
（3）把被测产品非导电部分与“地线”连接，导电部分与“线路”连接，读数和记录。
2注意事项
2．1仪器必须可靠接地。
2．2各接线柱接线必须在断开交流电源情况下进行。
4．1如果上午校正仪器正常，下午校正不正常时，应作出如下处置：
经品管部主管检查确认是仪器问题,则用另一台经计量合格的仪器代替;问题仪器若需要维修的，送维修后经国家计量机构检定合格后，才能再投入使用，并保存相应的处置记录。
4．2将上午经该仪器检测的所有产品全数用正常的仪器进行返检。以保证本公司产品100%通过例行检查。
文件号
绝缘电阻表操作规程
检测设备操作规程
版本号
A/0
生效日期
修改号
第1页
共1页
1测试步骤
1．1检查：
（1）使用电源：220V±10％,50Hz。
（2）环境温度：0～40℃。
（3）相对湿度：≤85％RH。
（4）测量范围：500V 0～500MΩ；1000V 0～1000MΩ。
（5）电源线、测试线应接触良好。
5检定
以每年国家法定机构检定为准。
编制
审核
批准
日期
日期
日期
2．3排除故障，须先关断电源，拔出电源插头。
2．4使用本仪器前须熟读Leabharlann 用说明书或操作规程。3运行检查
3．1方法：打开仪器的开关，此时，电源灯亮；指针指“∞”。按下所需电压按钮和校零按钮，指针指“0”，为正常。确认仪器正常后，然后将校零按钮复位。
3．2、要求：每天上午及下午使用前各进行检查一次。
绝缘电阻表的日常维护保养
绝缘电阻表的日常维护保养
绝缘电阻表一般采纳自动校准技术，除指明可以更换的部件外，所以元器件不要随便更换，以免技术指标发生偏差。
一、一般的修理保养
1)定期用湿布及中性的清洁剂清理仪表的外壳，不要用研磨剂或溶剂。
端子上和表笔端子上污垢会影响读数，可用清洁剂清理每个端子上的污物。
2)不使用时，按POWER键关闭电源，长期用应取出电池。
3)存放仪表应避开潮湿，高温柔强磁场。
二、更换电池
1)按POWER键关闭电源，并从端子上把表笔或测试导线拆下，使测试导线与被测电路完全断开。
2)将电池盖的两颗螺丝拆下，并把电池盖取下。
3)从电池盒上把电池取下。
4)用6节AA(AM3/LR6)新电池(标准容量约2450mAh)换上。
5)把电池盖合上，装上两颗螺丝。
三、更换保险丝
为避开受到电击或电弧的烧伤，而造成人身损害或仪表损坏，必需依据以下步骤更换保险丝，只能用同样型号的或相同电气规格的保险丝进行更换。
1)按POWER键关闭电源，并从端子上把表笔或测试导线拆下，使测
试导线与被测电路完全断开。
2)把电池盖的两颗螺丝、壳体后盖二颗螺丝以及电池后的一颗螺丝拆下，并把电池盖和壳体后盖取下。
3)轻轻地把保险丝的一端撬起，取出被烧坏的保险丝，并更换同样型号的或相同电气规格的保险丝。
要确认保险丝已牢靠地夹紧在保险丝夹的中间。
保险规格：F1A240V。
4)合上电池盖和壳体后盖后，并把四颗螺丝紧固，在锁紧之前，请不要使用仪表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子式指针绝缘电阻表安全操作及保养规程
1. 引言
电子式指针绝缘电阻表是一种用于测量电气设备绝缘电阻的重要工具。
为了确保测量的准确性和操作人员的安全，使用和保养过程中必
须遵守一定的规程和注意事项。
本文将介绍电子式指针绝缘电阻表的
安全操作及保养规程。
2. 安全操作规程
2.1 仪表准备
在使用电子式指针绝缘电阻表之前，必须确保仪器处于良好的工作
状态。
操作人员应按照以下步骤进行仪表准备：
1.检查仪表外观是否完好，如有损坏或破损应立即报修。
2.检查电源线是否良好连接以及绝缘是否完好。
3.检查测量引线是否完好，如有损坏或裸露应更换。
4.检查仪表读数的准确性，如有异常应进行校准。
2.2 测量准备
在进行电阻测量之前，需要进行以下准备工作：
1.确保被测设备已经断开电源，并进行有效的工作地线连接。
2.确保被测设备的绝缘体表面清洁干燥，无污垢和水分。
3.确保测量引线正确连接到被测设备的绝缘部分。
4.确保仪表选择正确的测量范围和测量模式。
2.3 测量操作
在进行电子式指针绝缘电阻表的测量操作时，应遵守以下规程：
1.轻轻旋转指针，使其指向零刻度。
2.将测量引线与被测设备连接，并确保连接牢固。
3.缓慢增加测试电压，直到电子式指针开始移动。
4.注意观察指针的移动，并记录最终的测量值。
5.测量完成后，逐步减小测试电压，直到指针回到零刻度。
2.4 安全注意事项
在操作电子式指针绝缘电阻表时，应注意以下事项以确保安全：
1.严禁在潮湿或有爆炸性气体的环境中使用仪表。
2.不得在带电设备上进行测量。
3.不得将测量引线与裸露的导体直接接触，以免发生电击事
故。
4.在测量完成后，应先将测试电压恢复到零，再拔下测量引
线。
5.定期检查仪表的绝缘性能，如发现异常应及时进行维修或
更换。
3. 保养规程
3.1 清洁维护
定期进行电子式指针绝缘电阻表的清洁维护工作，可确保其正常工
作和延长使用寿命。
以下是一些清洁维护的注意事项：
1.使用干净柔软的布轻轻擦拭仪表表面，避免使用化学溶剂。
2.在仪表表面有油污或污渍时，可用少量中性洗涤剂清洗。
3.不得涂抹任何油脂或润滑剂在仪表的机械部件上。
3.2 存储保管
正确的存储和保管可提高电子式指针绝缘电阻表的使用寿命。
以下
是一些建议：
1.将仪表存放在干燥、通风、温度稳定的环境中，避免阳光
直射。
2.不得将仪表放置在有潮湿或高温的环境中。
3.在长时间不使用时，应将仪表放置在防尘袋中，并妥善保
管。
4. 结论
电子式指针绝缘电阻表是一种重要的测量工具，在使用和保养过程
中应遵守一定的安全操作和保养规程。
本文介绍了电子式指针绝缘电阻表的安全操作规程，包括仪表准备、测量准备、测量操作和安全注意事项。
同时，还介绍了保养规程，包
括清洁维护和存储保管。
遵守这些规程和注意事项，可以保证测量的准确性和操作人员的安全，延长仪表的使用寿命。
希望本文的介绍对于电子式指针绝缘电阻表的用户和维护人员有所帮助。
