钢直尺使用说明

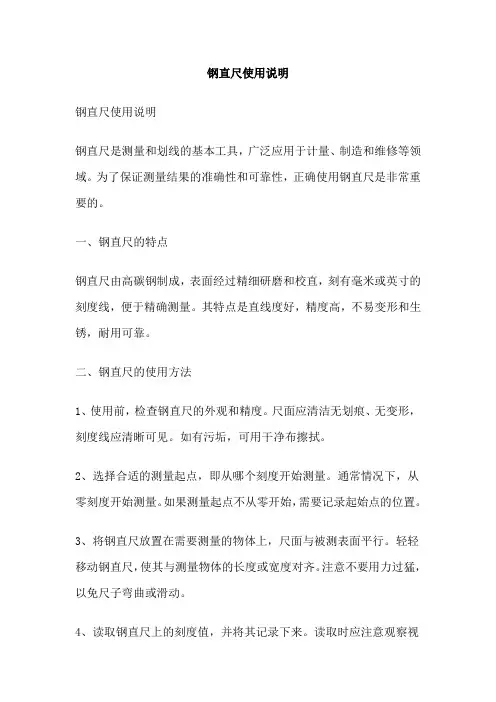

钢直尺使用说明
钢直尺是测量和划线的基本工具，广泛应用于计量、制造和维修等领域。
为了保证测量结果的准确性和可靠性，正确使用钢直尺是非常重要的。
一、钢直尺的特点
钢直尺由高碳钢制成，表面经过精细研磨和校直，刻有毫米或英寸的刻度线，便于精确测量。
其特点是直线度好，精度高，不易变形和生锈，耐用可靠。
二、钢直尺的使用方法
1、使用前，检查钢直尺的外观和精度。
尺面应清洁无划痕、无变形，刻度线应清晰可见。
如有污垢，可用干净布擦拭。
2、选择合适的测量起点，即从哪个刻度开始测量。
通常情况下，从零刻度开始测量。
如果测量起点不从零开始，需要记录起始点的位置。
3、将钢直尺放置在需要测量的物体上，尺面与被测表面平行。
轻轻移动钢直尺，使其与测量物体的长度或宽度对齐。
注意不要用力过猛，以免尺子弯曲或滑动。
4、读取钢直尺上的刻度值，并将其记录下来。
读取时应注意观察视
线与尺面的垂直度，以免产生误差。
5、完成测量后，将钢直尺轻轻放回原位，避免与其他物品碰撞或受潮。
三、钢直尺的注意事项
1、使用过程中，避免尺子与锐利物品接触，以免划伤尺面。
2、存放时，应放在干燥、无尘的地方，避免受潮和生锈。
3、不要在高温、潮湿或酸碱环境中使用钢直尺，以免尺子变形或生锈。
4、若发现钢直尺有变形、刻度模糊或损坏等现象，应立即停止使用，并及时更换新的尺子。
总之，正确使用钢直尺是保证测量结果准确可靠的关键。
在使用过程中，需要注意安全和保养，以确保测量工作的顺利进行。
(整理)各种检测量具使用方法
游标卡尺的原理及使用方法游标卡尺是一种测量精度较高、使用方便、应用广泛的量具，可直接测量工件的外径，内径、宽度、长度、深度尺寸等（图7－7），其读数准确度有0.1mm、0.05mm和0.02mm三种。
下面以0.02mm（即1/50）游标卡尺为例，说明其刻线原理、读数方法、测量方法及注意事项。
--------------------------刻线原理 如图7－8 a ）所示，当主尺和副尺的卡脚始合时，主尺上的零线对准副尺上的零线对准副尺上的每一小格为1mm ，取主尺49mm 长度在刻尺上等分为50个格。
即：副尺每格长度＝主、副尺每格之差＝1mm －0.98mm=0.02mm读数方法 如图7－8 b ）所示，游标卡尺的读数可分为三步：第一步：根据副尺零线以左的主尺上的最近刻度读出整数；第二步：根据副尺零线以右与主尺某一刻线对准刻线数乘以0.02读出小数；第三步：将上面的整数和小数两部份相加，即得总尺寸。
如图7－8b ）中的读数为：23＋12×0.02=23.4（mm ）测量方法 游标卡尺的测量方法如图7－9所示。
其中图a ）为测量工件外径的方法，图b ）为测量工件内径的方法，图c ）为测量工件宽度的方法，图d ）为测量工件深度的方法。
注意事项 使用游标卡尺时应注意以下事项：使用前先擦尽卡脚，然后合拢两卡脚使之贴合，检查主、副尺零线是否对齐。
若未对齐，应在测量后根据原始误差修正读数。
测量时，方法要正确，读数时要垂直于尺面，否则测量不正确。
当卡脚与被测工件接触后，用力不能过大，以免卡脚变形或磨损，降低测量的准确度。
不得用卡尺测量毛坯表面。
使用完毕后须擦拭干净，放入盒内。
游标卡尺的种类很多，除了上述普通游标卡尺外，还有专门用于测量深度和高度的深度游标卡尺和高度游标卡尺。
高度游标卡尺还可以用于钳工精密划线。
双曲面如何使用百分尺，百分尺（厘尺）的使用方法-------------------------- 百分尺是一种测量精度比游标卡尺精度更高的量具，可测量工件外径和厚度，其测量准确度为0.01mm。
常用建筑工程质量检测工具使用方法图解
图1-7 向右45°检测墙面平整度
平整度数值的正确读
出，是用楔形塞尺塞入 缝隙最大处确定的，但 是，如果手放在靠尺板 的中间，或两手分别放 在据两端1／3处检测时 ，应在端头减去100㎜ 以内查找最大值读数； 参照示范图1-8进行检 测。
图1-8 端头减去100㎜后测定墙面 平整度
如果将手放在检测尺
指针所处状态，当处于“0”时，说明方正度 为90°，即读数为“0”；当刻度指针向“0”的 左边偏离时，说明角度大于90°；当刻度 指针向“0”的左边偏离时，说明角度小于 90°，偏离几个格，就是误差几毫米。（ 该尺左右各设有7mm的刻度，对于普通抹 灰工程而言，允许偏差为4mm，若超过 6mm，即超过1.5倍时，不仅是不合格，而
的一端检测时，应测定 另一端头的平整度，并 取其值的1／2作为实测 结果。（砖砌体、混凝 土剪力墙等结构工程的 平整度度检测方法同上 ，所不同的是受检混凝 土柱子的正面及侧面， 各斜向检测两处平整度 ）。
1.3地面平整度检测
检测地面平整度时，与检测墙面平整度方
法基本相同，仍然是每处应检测三个点，即 顺直方向一点，并在其原位左右交叉45°各 一点，取其三点的平均值。其他等方法参照 1.2条进行检测。所不同的是遇有色带、门洞 口时，应通过其进行检测。参照示范图1-9， 图1-10，图1-11，图1-12进行检测。
就是该检测面的水平度或坡度。参照示范图 1-13，图1-14，图1-15，图1-16检测。还可 利用检测尺对规格尺寸不大的台面，或长度 尺寸不大的管道水平度、坡度进行检测。
图1-13 用1m检测尺检测地面水 平度或坡度示范图
图1-14 用1m检测尺检测地面水 平度或坡度后气泡居中示范图
图1-15 用2m检测尺检测地面水 平度或坡度示范图
检测仪器操作说明
维保检测仪器操作规程为了提高维保人员实际操作水平，全面提升维保工作，更好地服务于广大客户。
根据维保检测仪器功能、检测对象、国家标准等制定检测仪器操作规程。
一、设备名称：秒表名称：秒表量程：量程不小于15min；精度：0.1s应用范围：防火卷帘、消防电梯、火灾自动报警系统响应操作说明：1、检查仪器是否在检定有效期内。
2、使用前检查是否完好，开启关闭及各项功能正常。
3、每单项检测应重复两次，求平均值。
4、仪器使用后应置于干燥适宜的环境存放。
规范标准：*自动发电机组自动启动正常工作时间不应大于30s；*火灾自动报警系统响应时间不应大于30s;*湿式系统开启末端泄水装置5min内自动启动消防水泵；*干式系统开启末端试水装置1min内出水压力不应低于0.05MPa；*预作用系统火灾报警器确认火灾后2min，末端试水装置的出水压力不低于0.05MPa ；*泡沫系统做联动实验时从接到信号到喷射不宜（小于）二、设备名称：卷尺名称：卷尺量程：量程不小于30m；精度：1mm应用范围：测量室内、外消火栓间距、消防水带长度及设操作说明：1、检查仪器是否在检定有效期内。
外观完好、开启灵活。
2、在测量时需反复测量被测项目两次，求取平均值。
规范标准：1火灾探测器周围0.5m内不应有遮挡物。
2.手报距离地面1.3—1.5m。
3.从一个防火分区内任何一点到最近一个手报距离不大于4.壁挂式火灾报警控制器底边距地面 1.3—1.5m，靠近门5.柜式火灾报警控制器，当设备单列时正面操作距离不小于1.5m，双列时不小于2m，距墙维修距离不小于1.0m,6.水泵接合器距离消防水池或室外栓宜为15—40m。
7.地下式水泵接合器及室外地下栓至井口距离不宜大于8.室内消火栓及泡沫栓栓口中心距地1.1m。
9.室外消火栓距路边不超2m,距房屋外墙不小于5m。
10.报警阀组距离地高度宜为 1.2m,两侧与墙距离不小于11.疏散指示标志在疏散走到应距地面1m以下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢直尺使用说明
一、钢直尺操作方法：
1. 使用钢直尺时，应以左端的零刻度线为测量基准，这样不仅便于找正测量基准，而
且便于读数。
测量时，尺要放正，不得前后左右歪斜。
否则，从直尺上读出的数据
会比被测的实际尺寸大。
2. 用钢直尺测圆截面直径时，被测面应平，使尺的左端与被测面的边缘相切，摆动尺
子找出最大尺寸，即为所测直径。
3. 钢直尺的另外几种测量方法如下图说示：
(a) (b) (c)
(d) (e) (f)
图1-2 钢直尺的使用方法
a)量长度 b)量螺距 c)量宽度 d)量内孔 e)量深度 f)划线
二、钢直尺简介及弊端：
1. 钢直尺是最简单的长度量具，它的长度有150，300，500和1000 mm四种规格。
图
1-1是常用的150 mm钢直尺。
图1-1 150 mm钢直尺
2. 钢直尺用于测量零件的长度尺寸(图1-2)，它的测量结果不太准确。
这是由于钢直尺
的刻线间距为1mm，而刻线本身的宽度就有0.1～0.2mm，所以测量时读数误差比较
大，只能读出毫米数，即它的最小读数值为1mm，比1mm小的数值，只能估计而得。
3. 如果用钢直尺直接去测量零件的直径尺寸(轴径或孔径)，则测量精度更差。
其原因
是：除了钢直尺本身的读数误差比较大以外，还由于钢直尺无法正好放在零件直径
的正确位置。
所以，零件直径尺寸的测量，也可以利用钢直尺和内外卡钳配合起来
进行。
三、清洁保养：
（一）、清洁方法：
1、清洁周期在每次使用完毕后，不作记录。
2、以干净之拭布擦拭直尺之外表，并擦拭干净。
（二）、保养方法：
1、保养周期在每天清洁完毕后，不作记录。
2、必要时以防锈油擦试游标卡尺之外表，以防止生锈。
四、注意事项：
（一）、直尺表面刻度保持清晰。
（二）、防止直尺弯曲影响测量。
