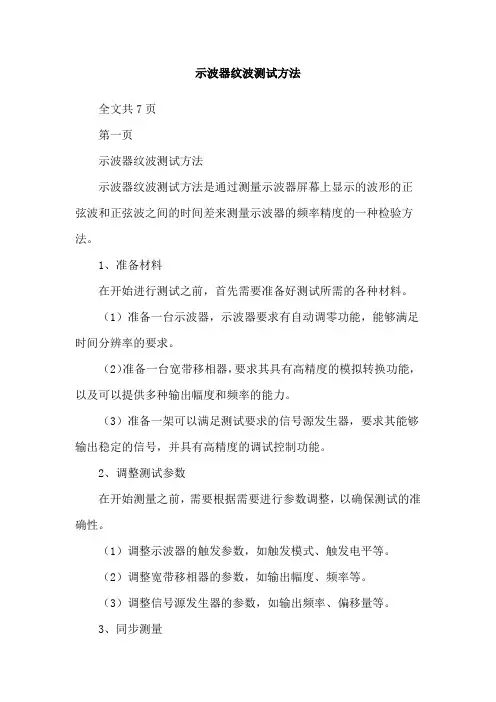

示波器纹波测试方法全文共7页第一页示波器纹波测试方法示波器纹波测试方法是通过测量示波器屏幕上显示的波形的正弦波和正弦波之间的时间差来测量示波器的频率精度的一种检验方法。
1、准备材料在开始进行测试之前，首先需要准备好测试所需的各种材料。
（1）准备一台示波器，示波器要求有自动调零功能，能够满足时间分辨率的要求。
（2）准备一台宽带移相器，要求其具有高精度的模拟转换功能，以及可以提供多种输出幅度和频率的能力。
（3）准备一架可以满足测试要求的信号源发生器，要求其能够输出稳定的信号，并具有高精度的调试控制功能。
2、调整测试参数在开始测量之前，需要根据需要进行参数调整，以确保测试的准确性。
（1）调整示波器的触发参数，如触发模式、触发电平等。
（2）调整宽带移相器的参数，如输出幅度、频率等。
（3）调整信号源发生器的参数，如输出频率、偏移量等。
3、同步测量完成参数调整后，即可同步进行测量。
（1）调整示波器和宽带移相器的时间校准，以确保测量的准确性。
（2）调整信号源发生器的频率，以满足测试的要求。
（3）调整示波器的频率范围，以满足测试的要求。
4、测量数据完成上述调整后，即可开始收集测量数据。
通过测量示波器屏幕上显示的正弦波的时间和正弦波之间的时间差，以及正弦波之间的频率差，从而计算出示波器的频率精度。
5、计算结果完成测量后，即可计算结果。
结合测量数据和示波器自身的参数，可以计算出示波器的频率精度，以及其它相关的参数。
综上所述，示波器纹波测试方法是通过测量示波器屏幕上显示的波形的正弦波和正弦波之间的时间差来测量示波器的频率精度的一种检验方法。
结合测量数据和示波器自身的参数，可以计算出示波器的频率精度，以及其它相关的参数。
纹波和噪声的测试方法
纹波和噪声的测试方法纹波和噪声是测试中常见的两种问题，它们会对系统性能产生负面影响。
因此，了解纹波和噪声的测试方法是非常重要的。
本文将介绍纹波和噪声的定义、产生原因以及常见的测试方法。
一、纹波的定义和产生原因纹波是指信号或电压在周期性变化中的波动。
在电子电路中，纹波通常是由于电源或信号源的不稳定性引起的。
纹波会导致系统性能下降，影响信号的准确性和稳定性。
纹波的产生原因主要有以下几点：1. 电源质量不佳：电源的输出不稳定，会导致电压的波动，进而引起纹波。
2. 电源滤波不足：电源滤波电容不足或滤波电路设计不当，无法有效降低纹波。
3. 电源线路干扰：电源线路附近的干扰源，例如开关电源、电机等，会对电源线产生干扰，引起纹波。
4. 地线干扰：地线干扰是指由于地线阻抗不均匀或地线回路中存在干扰源，导致信号线受到干扰而产生纹波。
二、纹波的测试方法为了保证系统的稳定性和可靠性，需要对纹波进行测试和评估。
下面介绍几种常见的纹波测试方法。
1. 示波器测量法：示波器是最常用的测试工具之一。
通过将示波器探头连接到待测信号上，可以观察到信号的波形。
通过观察波形的峰峰值或有效值，可以评估纹波的大小。
2. 频谱分析法：频谱分析是一种通过将信号转换为频域来分析信号的方法。
通过频谱分析仪，可以将信号转换为频谱图，从而观察到信号中各个频率成分的强度。
通过观察频谱图中的纹波分量，可以评估纹波的大小。
3. 电压测量法：通过将待测信号连接到电压表上，直接测量信号的电压大小。
通过对比测量结果和标准值，可以评估纹波的大小。
三、噪声的定义和产生原因噪声是指在信号中存在的随机干扰。
在电子系统中，噪声是不可避免的，它会降低信号的质量和可靠性。
噪声分为各种类型，包括热噪声、量子噪声、互调失真噪声等。
噪声的产生原因主要有以下几点：1. 环境干扰：电子系统通常工作在复杂的环境中，周围的电磁场干扰、温度变化等都会对系统产生噪声的影响。
2. 元器件噪声：电子元器件本身存在噪声，例如晶体管、电阻、电容等都会对信号产生噪声。
开关电源纹波测试方法
开关电源纹波测试方法
开关电源的纹波测试方法如下：
1. 准备测试设备：需要一台示波器和一个负载电阻。
2. 连接测试设备：将示波器的探头连接到开关电源的输出端，将负载电阻连接到开关电源的输出端和地线之间。
3. 调整示波器：选择合适的示波器探头放大倍数和时间基准，确保能够观察到电源输出的纹波。
4. 设置电源负载：根据开关电源的额定输出电流和电压，选择一个适当的负载电阻值。
确保负载电阻不会超过开关电源的额定功率。
5. 测量纹波：打开开关电源，观察示波器上的波形。
通常，纹波的峰-峰值（Peak-to-Peak）或峰值（Peak）被用来描述纹波的大小。
6. 记录结果：将纹波的数值记录下来，并与开关电源的规格进行比较，以确定其纹波是否在规定范围内。
7. 分析结果：如果纹波超过规定范围，可能需要考虑采取一些措施来降低纹波，例如添加滤波电路或改变开关频率等。
需要注意的是，开关电源的纹波测试方法可能会因具体的产品和测试要求而有所不同，因此在进行测试时应根据具体情况进行调整。
电源纹波分析及测试方法

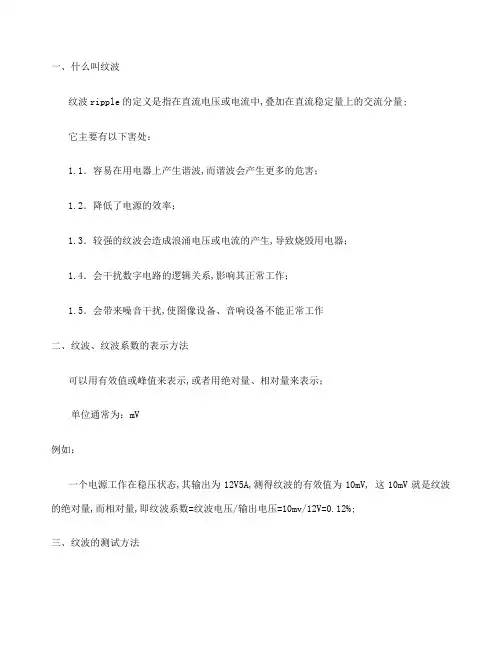

一、什么叫纹波纹波ripple的定义是指在直流电压或电流中,叠加在直流稳定量上的交流分量;它主要有以下害处：1.1．容易在用电器上产生谐波,而谐波会产生更多的危害；1.2．降低了电源的效率；1.3．较强的纹波会造成浪涌电压或电流的产生,导致烧毁用电器；1.4．会干扰数字电路的逻辑关系,影响其正常工作；1.5．会带来噪音干扰,使图像设备、音响设备不能正常工作二、纹波、纹波系数的表示方法可以用有效值或峰值来表示,或者用绝对量、相对量来表示；单位通常为：mV例如：一个电源工作在稳压状态,其输出为12V5A,测得纹波的有效值为10mV, 这10mV就是纹波的绝对量,而相对量,即纹波系数=纹波电压/输出电压=10mv/12V=0.12%;三、纹波的测试方法3.1．以20M示波器带宽为限制标准,电压设为PK-PK也有测有效值的,去除示波器控头上的夹子与地线因为这个本身的夹子与地线会形成环路,像一个天线接收杂讯,引入一些不必要的杂讯,使用接地环不使用接地环也可以,不过要考虑其产生的误差,在探头上并联一个10UF 电解电容与一个0.1UF瓷片电容,用示波器的探针直接进行测试；如果示波器探头不是直接接触输出点,应该用双绞线,或者50Ω同轴电缆方式测量;四、开关电源纹波的主要分类开关电源输出纹波主要来源于五个方面：4.1.输入低频纹波;4.2.高频纹波;4.3.寄生参数引起的共模纹波噪声;4.4.功率器件开关过程中产生的超高频谐振噪声;4.5.闭环调节控制引起的纹波噪声;电源纹波测试纹波是叠加在直流信号上的交流干扰信号,是电源测试中的一个很重要的标准;尤其是作特殊用途的电源,如激光器电源,纹波则是其致命要害之一;所以,电源纹波的测试就显得极为重要;电源纹波的测量方法大致分为两种：一种是电压信号测量法；另一钟是电流信号测量法;一般对于恒压源或纹波性能要求不大的恒流源,都可以用电压信号测量法;而对于纹波性能要求高的恒流源则最好用电流信号测量法;电压信号测量纹波是指,用示波器测量叠加在直流电压信号上的交流纹波电压信号;对于恒压源,测试可以直接用电压探头测量输出到负载上的电压信号;对于恒流源的测试,则一般是通过使用电压探头,测量采样电阻两端的电压波形;整个测试过程中,示波器的设置是能否采样到真实信号的关键;所用的仪器是：配有电压测量探头的TDS1012B示波器;测量之前需要进行如下设置;1.通道设置：耦合：即通道耦合方式的选择;纹波是叠加在直流信号上的交流信号,所以,我们要测试纹波信号就可以去掉直流信号,直接测量所叠加的交流信号就好;宽带限制：关探头：首先选用电压探头的方式;然后选择探头的衰减比例;必须与实际所用探头的衰减比例保持一致,这样从示波器所读取数才是真实的数据;比如,所用电压探头放在×10档,则此时,这里的探头的选项也必须设置为×10档;2.触发设置：类型：边沿信源：实际所选择的通道,如,准备用CH1通道进行测试,则此处就应该选择为CH1;斜率：上升;触发方式：如果是在实时地观察纹波信号,则选择‘自动’触发;示波器会自动跟随实际所测信号的变化,并显示;这个时候,你也可通过设置测量按钮,实时地显示你所需要的测量的数值;但是,如果你想要捕捉某次测量时的信号波形,则需要将触发方式设置为‘正常’触发;此时,还需要设置触发电平的大小;一般当你知道你所测量的信号峰值时,将触发电平设置为所测信号峰值的1/3处;如果不知道,则触发电平可以设置的稍微小一些;耦合：直流或交流…,一般用交流耦合;3.采样长度秒/格：采样长度的设置决定能否采样到所需要的数据;当所设置的采样长度过大时,就会漏掉实际信号中的高频成分；当所设置的采样长度过小时,就只能看到所测实际信号的局部,同样无法得到真实的实际信号;所以,在实际测量时,需来回旋转按钮,仔细观察,直到所显示波形是真实的完整的波形;4.采样方式：可根据实际需要设定;如,要求测量纹波的P-P值,则最好选择峰值测量法;采样次数也可根据实际需要设定,这与采样频率及采样长度有关;5.测量：通过选择对应通道的峰值测量,示波器就可以帮你把所需要的数据及时显示出来;同时也可以选择对应通道的频率、最大值、均方根值等;通过对示波器进行合理设置和规范的操作,一定可以得到所需的纹波信号;但是,在测量过程中一定要注意防止其它信号对于示波器探头自身的干扰,以免所测量的信号不够真实;通过电流信号测量法测量纹波值是指,测量叠加在直流电流信号上的交流纹波电流信号;对于纹波指标要求比较高的恒流源,即要求纹波比较小的恒流源,采用电流信号直接测量法可以得到更加真实纹波信号;与电压测量法不同的是,这里还用到了电流探头;比如,继续用上述的示波器,再加一个电流放大器和一个电流探头;此时,只需用电流探头夹住输出到负载的电流信号,就可以进行电流测量法来测量输出电流的纹波信号了;与电压测量法一样,整个测试过程中,示波器及电流放大器的设置是能否采样到真实信号的关键;其实,用这种方法测量时,示波器的基本设置及用法与上述相同;不同的是,通道设置中探头的设置有所不同;在这里,需要选则电流探头的方式;然后,选择探头的比例,必须与放大器所设置的这个比例相同,这样从示波器所读取数才是真实的数据;比如,所用放大器的这个比例设置为5A/V,则此时示波器的这一项也需设置为5A/V;至于电流放大器的耦合方式,当示波器的通道耦合已经选择为交流耦合时,则这里选择交流或直流都可以;需要注意的是,用这种方法时,需先打开示波器,然后再打开电流放大器;且,记得在使用前对电流探头先消磁;。
开关电源纹波测试方法
开关电源纹波测试方法开关电源是现代电子设备中广泛应用的一种电源类型，其具有高效、稳定、可靠等优点，但同时也存在着一些缺陷，如输出纹波较大。
因此，在开关电源设计和测试过程中，纹波测试是一个非常重要的环节，本文将介绍开关电源纹波测试的方法和注意事项。
一、什么是开关电源纹波？开关电源输出的电压不是稳定的直流电压，而是存在一定的交流成分，这种交流成分就是纹波。
纹波的大小和频率是衡量开关电源输出质量的重要指标，因为大的纹波会影响到电子设备的正常工作。
1. 示波器法示波器法是最常用的开关电源纹波测试方法之一，其原理是将开关电源输出的电压信号连接到示波器上，通过示波器的显示来观测纹波信号。
示波器法可以直观地显示出纹波信号的大小和频率，但需要注意的是，示波器的带宽和灵敏度要符合测试要求。
2. 多用表法多用表法是一种简单易行的开关电源纹波测试方法，其原理是将多用表连接到开关电源输出端，通过测量多用表的交流电压来判断纹波信号的大小。
多用表法的测试结果可能不够精确，但可以用于初步判断开关电源的输出质量。
3. 频谱分析法频谱分析法是一种较为精确的开关电源纹波测试方法，其原理是将开关电源输出的电压信号进行频谱分析，得到纹波信号的频谱特征。
频谱分析法可以有效地识别出纹波信号的谐波分量，对于开关电源输出信号的深入分析有很大的帮助。
三、开关电源纹波测试注意事项1. 测试环境应该干净、稳定，避免干扰信号的出现。
2. 测试仪器的选用要符合测试要求，例如示波器的带宽和灵敏度等。
3. 测试时需要注意开关电源的负载情况，不同的负载情况下，纹波信号的大小和频率也会有所变化。
4. 测试结果的判断需要参考开关电源的设计要求和应用场景，避免出现误判。
5. 长时间的纹波测试可能会对开关电源产生一定的负担，需要注意测试时间的安排。
四、总结开关电源纹波测试是开关电源设计和调试的重要环节，通过正确的测试方法和注意事项，可以有效地评估开关电源的输出质量，提高电子设备的稳定性和可靠性。
【技能秒get】这才是纹波的正确测试方法
【技能秒get】这才是纹波的正确测试方法
通过实验对比，得出用示波器探头测试电源输出纹波的一些需要注意的问题。
纹波比较准确的测试方式是，将探头的帽子拿到，在探针与外环地上并入一个0.1uf 瓷片电容或者0.1uf 瓷片电容加1uf 电解电容，再进行纹波测试，为准确的方式。
因为示波器探针在普通的情况下也等于一根天线，可以接收一些外面的干扰杂讯。
影响实际的测试效果。
需要在最外端加入旁路电容，将高频干扰杂讯滤除。
1. 采用最原始的方式
采用最原始的方式，用示波器探头直接夹在power 的输出线上面，观察示波器上纹波的波形。
从测试出来的波形看到，有峰值在74mV 左右的，频率为85KHz 的干扰。
示波器纹波测试方法
示波器纹波测试方法示波器纹波测试方法是用来检测电子产品中的纹波幅度和频率的一种测试方法。
纹波是指交流电源中的波动，它会对电子设备的工作稳定性和性能造成影响。
因此，在电子产品的设计和生产过程中，需要使用示波器进行纹波测试，以保证产品的稳定性和可靠性。
纹波测试方法主要包括以下几个步骤：1. 连接电源和待测设备：将交流电源连接到待测设备的电源输入端，同时将示波器的探头连接到待测设备的电源输出端。
2. 设置示波器：打开示波器，并设置合适的纵轴和横轴的刻度，以便能够清晰地显示纹波波形。
3. 选择纹波测量模式：根据待测设备的工作状态和纹波特性，选择合适的纹波测量模式。
常见的纹波测量模式包括峰峰值模式、平均值模式和有效值模式。
4. 调节示波器参数：根据待测设备的工作状态和纹波特性，调节示波器的参数，以获得清晰的波形图。
示波器的触发级别、时间基准、增益等参数都会对测试结果产生影响，需要根据实际情况进行调节。
5. 执行纹波测试：启动示波器的纹波测试功能，示波器会自动采集和显示待测设备的电源输出纹波波形。
通过观察波形图，可以分析和评估纹波的幅度和频率。
6. 分析和记录测试结果：根据示波器显示的波形图，分析和评估待测设备的纹波情况。
通常情况下，纹波幅度应尽可能小，纹波频率应尽可能稳定。
7. 制定改进措施：根据测试结果，制定相应的改进措施，以减少或消除待测设备中的纹波。
改进措施可能包括增加滤波电路、优化电源设计、调整电源标准等。
总结起来，示波器纹波测试方法包括连接电源和待测设备、设置示波器参数、执行纹波测试、分析测试结果和制定改进措施等步骤。
通过这些步骤，可以全面评估待测设备中的纹波情况，从而保证产品的稳定性和可靠性。
纹波测试方法范文
纹波测试方法范文纹波测试（Wrinkle Test），也被称为表面皱纹测试，是一种用来评估材料或产品表面的平整度和皱纹程度的测试方法。
纹波测试可以应用于各种不同类型的材料，包括纸张、塑料薄膜、涂层等。
这个测试方法可以帮助确定材料的质量以及检测制造过程中可能存在的问题。
纹波测试的原理是通过测量材料表面的皱纹深度和波纹程度来评估其平整度。
测试时，首先将待测材料固定在一个平整的基座上，然后应用一定的力量或压力来产生表面变形。
接下来，使用一种专门设计的测量仪器，如皱纹仪（Wrinkle Tester），在材料表面进行测量。
1.准备测试样品：根据具体的测试要求，准备适当大小的样品。
样品应当代表性且规格一致，以保证测试结果的可靠性。
2.固定样品：将样品固定在一个平整的基座上，确保样品表面没有任何褶皱或起伏。
固定样品的方法可以根据具体的测试要求和材料特性选择，如使用胶带、夹子等。
3.产生变形：给定一定的力量或压力，施加在样品表面上，以产生皱纹和波纹。
4.进行测量：使用皱纹仪或其他测量仪器，对样品表面的纹波进行测量。
仪器会根据一定的测量原理和算法，得出样品表面的皱纹深度、频率、长度等参数。
5.分析结果：根据测量结果，评估材料的纹波程度和平整度。
通常可以使用定量指标，如皱纹指数、波纹高度等来表示结果。
此外，还可以对不同样品进行比较，以确定最佳材料或制造过程。
纹波测试方法的应用非常广泛。
例如，在纸张行业中，纹波测试被用于评估纸张平整度，以保证印刷和包装的质量。
在塑料薄膜生产中，纹波测试可以检测塑料薄膜的平整度，以防止产品质量问题。
此外，纹波测试还可以应用于涂层和表面处理等领域。
总之，纹波测试是一种用于评估材料表面平整度和皱纹程度的测试方法。
通过测量样品表面的皱纹深度和波纹程度，可以评估材料的质量，并检测制造过程中可能存在的问题。
纹波测试方法简单易行，结果准确可靠，适用于各种不同类型的材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝基板输出纹波-噪声的测试方法
开关电源的输出端存在差模和共模两种噪声，同时，测量纹波噪声时容易受到环境中随机噪声及电源辐射噪声的影响。
因此，为了客观地测量开关电源输出的纹波－噪声，业内通常采用平行线测试法和双绞线测试法。
邮电部推荐的双绞线测试法如图（1）所示;贝尔实验室推荐的针对半砖铝基板系列模块的平行线测试法如图（2）所示。
图（1）
图（2）
对于铝基板，我司采用图（2）所示的平行线测试法。
具体要求为：
1。
两条平行铜箔带的长度为51mm （2in.）到76mm(3in.)之间。
2。
两条平行铜箔带的间距为2.54mm(0.1in.)。
3。
合理地设置铜箔带的厚度和宽度，确保电流在两条铜箔带的总压降小于模块输出电压的2%。
4。
在铜箔带上距离模块输出端25.4mm(1in.)处安装高频特性良好的1uF瓷片电容（X7R或者X5R）或金属膜电容（C1）。
在铜箔带的后端安装10uF（C2）钽电容。
5。
在铜箔带上距离模块输出端51mm(2in.)到76mm（3in.)处安装测试点。
V（+）测试点和V（-）测试点的间距为6.4mm(1/4in.)。
6。
示波器采用20MHz带宽测量。
7。
测试采用探头靠接法；或者采用差分探头测试，如图（3）所示。
图（3）。
