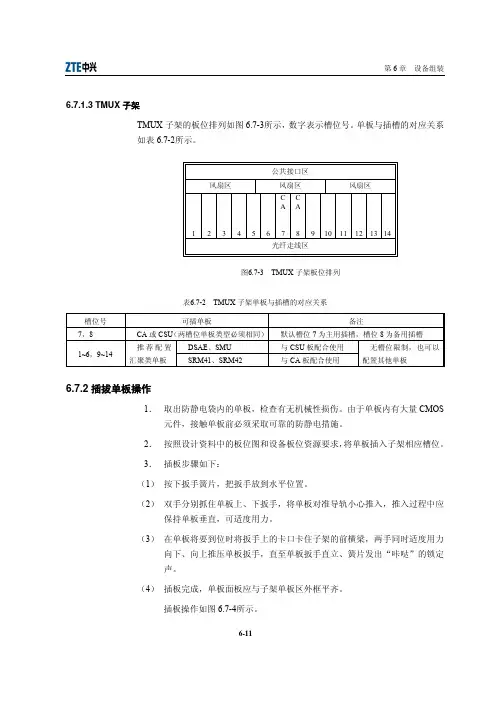

第6章 设备组装6-116.7.1.3 TMUX 子架TMUX 子架的板位排列如图6.7-3所示，数字表示槽位号。
单板与插槽的对应关系如表6.7-2所示。
图6.7-3 TMUX 子架板位排列表6.7-2 TMUX 子架单板与插槽的对应关系槽位号可插单板 备注7，8 CA 或CSU （两槽位单板类型必须相同）默认槽位7为主用插槽，槽位8为备用插槽DSAE 、SMU 与CSU 板配合使用 1~6，9~14推荐配置汇聚类单板SRM41、SRM42与CA 板配合使用无槽位限制，也可以配置其他单板6.7.2 插拔单板操作1． 取出防静电袋内的单板，检查有无机械性损伤。
由于单板内有大量CMOS元件，接触单板前必须采取可靠的防静电措施。
2． 按照设计资料中的板位图和设备板位资源要求，将单板插入子架相应槽位。
3． 插板步骤如下：（1） 按下扳手簧片，把扳手放到水平位置。
（2） 双手分别抓住单板上、下扳手，将单板对准导轨小心推入，推入过程中应保持单板垂直，可适度用力。
（3） 在单板将要到位时将扳手上的卡口卡住子架的前横梁，两手同时适度用力向下、向上推压单板扳手，直至单板扳手直立、簧片发出“咔哒”的锁定声。
（4） 插板完成，单板面板应与子架单板区外框平齐。
插板操作如图6.7-4所示。
6-12图6.7-4 插单板操作示意图4．拔板操作如下：（1）双手分别抓住上、下扳手，按下扳手簧片，两手同时适度用力向上、向下扳动单板扳手，使单板退出插槽。
（2）用一只手的拇指、食指抓住单板扳手，另一只手把持单板面板，将单板平滑地拉出插槽。
5．由于实际工程应用配置上的不同，每个子架都有一定数量的空槽位，所有空槽位上均配有标准的装饰面板。
装饰面板的插拔可参照单板的插拔进行。
6.7.3 操作注意事项1．由于单板内有大量CMOS元件，接触单板时必须佩戴防静电手环，将人体与系统工作地相连。
如果待安装设备的接地线尚未连接，其机柜上连接的防静电手环并不能起到防静电作用，应采取其他防静电措施。
SUPMAX800分散控制系统在线下载设计
上海自动化仪表股份有限公司， 上海 ２ ） 姜世玲 （ ０ ０ ０ ７ ２
摘 要
应用的对象是大型的火力发电机组或者是其 Ｓ Ｕ Ｐ ＭＡ Ｘ ８ ０ ０是上海自动化仪表股份有限公司研发的大型分散控制系统。 它大型的过程控制装置。介绍了 Ｓ 阐述了 Ｓ Ｕ Ｐ ＭＡ Ｘ ８ ０ ０系统， Ｕ Ｐ ＭＡ Ｘ ８ ０ ０系统的组态在线下载功能的设计方法和实现。 关键词 ： ， 在线下载， 分散控制系统 Ｓ Ｕ Ｐ ＭＡ Ｘ ８ ０ ０
３ ２
Ｓ Ｕ Ｐ ＭＡ Ｘ ８ ０ ０分散控制系统在线下载设计
Ｓ Ｕ Ｐ ＭＡ Ｘ ８ ０ ０ 分散控制系统在线下载设计
Ｄ ｅ ｓ ｉ ｇ ｎｏ ｆ Ｏ ｎ ｌ ｉ ｎ ｅＤ ｏ ｗ ｎ ｌ ｏ ａ ｄｆ ｏ ｒＳ Ｕ Ｐ ＭＡ Ｘ ８ ０ ０Ｄ ｉ ｓ ｔ ｒ ｉ ｂ ｕ ｔ ｅ ｄＣ ｏ ｎ ｔ ｒ ｏ ｌ Ｓ ｙ ｓ ｔ ｅ ｍ
图３
无 Ｄ Ｐ Ｕ根据订购列表，定时将数据 向 指 定 的 上 位 机 发 送 ，
《 工业控制计算机》 ２ ０ １ ４年第 ２ ７卷第 １ １期 需上位机干涉。 当上位机不再需要订购数据时， 将取消订购的句 柄发送给 Ｄ ， Ｐ Ｕ Ｄ Ｐ Ｕ到对应上位机的订购列表中查找并删除对 应的订购信息。 被删除 模 块 位 号 ， 更 新 位 号 表 、 恢复扫描进程。 在线下载流程如图 ７ 。
Ｄ Ｐ Ｕ 设 计 中 将 控 制 运 算 功 能 根 据 扫 描 速 度 需 求 ， 分 为 ５个 等 级， 分别为 １ 、 、 、 、 。 组态中的所有 ０ ｍｓ ５ ０ ｍｓ １ ０ ０ ｍｓ ２ ５ ０ ｍｓ ５ ０ ０ ｍｓ
资源都可 ０ ０系统的组态以 Ｆ Ｂ Ｄ图形组态为主，在设计之
ABBs800安装说明书
• 继电器输出端子 RO1 ~ RO3 在接通 115 V 或 220 V (230 V) 电压时，带有危险
高电压。
警告！ 印刷电路板上的一些电子元件对静电放电很敏感。在处理电路板时，应配戴 接地腕带。不要无故接触电路板。
安全须知
7 接地
这些安全指导是针对那些负责处理 ACS 800 接地工作的人员的。不正确的接地可能 会引起人身伤害、死亡或设备故障，并会增加电磁干扰。
警告和注意的使用
本手册包括两种安全须知： 警告和注意。警告提醒你可能导致严重伤害或死亡和／或 损坏设备的情况。警告信息还会告诉你如何避免事故。 注意则让你注意一个特殊情况 或 事 件 ， 或 介 绍 一 个 主 题 的 相 关 信 息 。 警 告所 用 符 号 如 下 所 示 ：
危险电压警告： 警告有高电压存在，会造成人身伤害或设备损坏。
接一个固定的保护接地线。
安全须知
8
机械安装
这些注意事项是针对那些负责安装 ACS 800 的工作人员的。必须按规范仔细安装传 动单元，以避免损坏设备或致人受伤。
• 传动单元很重，不要单人搬运。搬运时不要让前面板承重，必须靠抬起背面进
行搬运。
• 在安装过程中，应确保钻孔的碎屑不进入传动单元。 如果传动单元内部存在导
• 将 ACS 800、电机和相连设备正确接地，以便在任何情况下都能确保工作人员
的安全，并减少电磁辐射和干扰。
• 确信接地导线的截面积足够大，以满足安全规范的要求。 • 多台 ACS 800 的接地端子不能串联连接。 • 在符合欧洲 CE 标准和其它一些必须要减少 EMC 辐射的安装地点，电缆入口应
接地 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 机械安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 永磁电机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
ACS800DSU硬件手册+V992
SUPMAX800系统软件手册
SUPMAX800系统软件手册1 IECll31．3图形组态工具1．1综述IECll31．3图形组态工具包括所购买的法国CJ INTERNATIONAL公司的ISAGRAF软件包和上海自动化仪表股份有限公司DCS分公司对其所做的扩展。
IECll31．3图形化组态工具提供了5种IECll31．3描述的编程语言的图形化组态，5种编程方式为：顺控图(SFC)、阶梯图(LD)、功能块(FBD)、结构文本(ST)年指令表(IL)。
图形化组态工具同时提供了对主控卡组态的仿真和调试工具，用户可以在WINDOWS NT操作系统下对组态进行仿真和调试，同时可以将编译好的程序下载到SUPMAX500系统主控卡。
上海自动化仪表股份有限公司。
DCS分公司对IECll31—3组态工具又做了以下的扩展：·重新设计了IO卡件的输入和输出。
SUPMAX500系统没有使用ISAGRAF 的IO系统包括IO卡件定义和IO点的定义，而是自己定义了一系列的输入输出缓冲，连接IO卡件和运行在主控卡中的ISAGRAF核心。
输入输出程序直接嵌入ISAGRAF的程序流程，无须组态调用。
·通过SUPTOOLS组态软件可以定义整个项目的输入输出系统，通过SUPTOOLS的编译命令，可以在使用ISAGRAF工具之前自动在ISAGRAF中生成相应的输入输出点定义(PTID)和相应输入输出缓冲的属性定义(ATTR)。
·自定义的大型控制块，在一块主控卡中允许定义128个10种类型的控制块，以实现复杂的控制功能。
控制块算法用ISAGRAF的C函数来实现，通过ISAGRAF调用。
·自定义的数据接收缓冲和数据终端来实现主控卡之间的数据交换(另一种类型的数据输入输出)·白定义的ISAGRAF的C函数去读取和写入输入输出缓冲的数据·自定义的ISAGRAF的C函数去读取和写入控制块的数据·自定义的ISAGRAF的C函数去读取和写入数据接收缓冲的数据·自定义的ISAGRAF的C函数去读耿和写入数据终端的数据·自定义的ISAGRAF的C函数完成一些特殊的功能，如二选一等SUPTOOLS组态软件生产、维护和下载系统的组态数据库，ISAGRAF的IECll31-3组态工具在SUPTOOLS软件包的控制下运行。
电厂烟气脱硫控制系统半实物仿真平台
电厂烟气脱硫控制系统半实物仿真平台黄昕昀【摘要】针对火电厂烟气脱硫系统,采用半实物仿真技术设计了烟气脱硫半实物"虚机实电"仿真平台,文章详细介绍了仿真平台的硬件构成、软件系统以及仿真界面,该仿真平台不受现场各种条件的约束,大大简化了系统设计、试验以及节省了优化时间和经费,提高了脱硫系统的运行经济性.【期刊名称】《电气自动化》【年(卷),期】2010(032)006【总页数】3页(P28-29,34)【关键词】烟气脱硫;控制系统;半实物仿真【作者】黄昕昀【作者单位】高斯图文印刷系统(中国)有限公司,上海,200062【正文语种】中文【中图分类】TP2730 引言我国经济的蓬勃发展对电力能源提出了迫切性需求，国家在新建电厂项目和旧厂改造方面投入了大量资金，根据我国电力发展的规划，到2020年我国装机总容量将达到900，000MW，其中火电占到70.6%。
随着装机容量的递增，SO2的排放量不断递增。
目前我国的SO2排放量己严重超过环境容量，这种污染对可持续发展及人类居住生态环境都造成不可逆转的影响[1]。
2005年5月19日，国家发展改革委印发了《关于加快火电厂烟气脱硫产业化发展的若干意见》。
《意见》的发布将对规范火电厂烟气脱硫产业市场，提高烟气脱硫设施建设、运行水平，加快烟气脱硫产业的健康快速发展产生积极的促进作用。
目前，我国烟气脱硫技术的研发力量主要集中在专业院校和科研院所，由于受资金和生产场所等条件限制，绝大部分自主开发的新技术仅停留在小试或中试阶段，难以在大型火电厂烟气脱硫工程中得到实际应用。
以企业为主体的烟气脱硫工程创新体系尚未形成，且没有一家企业能够对烟气脱硫过程控制、优化控制和状态监控、大型机电设备状态监控进行有机的整合，做脱硫控制的多侧重脱硫过程控制情况，做脱硫机电设备的多侧重状态监控和优化，往往忽略了各系统间的联系，很难发挥其应有的效益。
仿真可分为计算机仿真和半实物仿真。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SUPMAX SUPMAX800800分散控制系统分散控制系统安装指导手册安装指导手册目 录1．包装____________________________________________________________________3 2. 运输____________________________________________________________________3 3．贮存环境________________________________________________________________3 4．开箱验收及安装就位______________________________________________________3 5．接地____________________________________________________________________8 6．电源分配与连接__________________________________________________________9 7．I/O信号电缆的选择与铺设________________________________________________10 8．系统上电前的检查_______________________________________________________11 9．系统上电_______________________________________________________________12 10．操作说明______________________________________________________________121．包装1.1用于包装的纸箱、木箱外表应标有产品名称、型号、项目名称、用户地址、出厂日期、公司名称和商标。
并标有防潮、防尘、防震、小心轻放、向上的标志；1.2包装箱内有装箱单、检验合格证、附件。
附件使用防静电袋封装，外包装使用硬纸箱。
机柜外用薄膜密封，外包装用木柜，机柜用螺钉固定；1.3包装纸箱、木箱的运输标志符合GB191规定，不会因运输条件而变色、脱落；1.4随机附一份总的装箱清单，作现场开箱验收的依据；2. 运输2.1做好运输的防护措施，不受雨、雪或其它流质的淋袭及机械损伤；2.2工程师站、操作员站、CRT监视器及I/O卡件的箱子，抗振动、碰撞、冲击，符合GB9813一级规定；2.3机柜抗振动、碰撞、冲击，符合GB9813的二级规定；3．贮存环境3.1产品必须保存在室内仓库，禁止露天堆放。
库房应符合GB J 16-1987中4.2.1条的要求，库房耐火等级不低于三级；3.2贮存环境温度：-20℃～+40℃；3.3贮存相对湿度：40%～80%（不结露）；3.4贮存仓库不允许有各种易燃、易爆、有腐蚀性、有害的气体、药品；3.5贮存仓库内不允许有超过技术规定的强磁场，不允许有剧烈振动；3.6包装箱离地面大于10cm，距离墙壁间距不小于50cm；3.7贮存期不应超过6个月；4．开箱验收及安装就位4.1 开箱验收4.1.1 公司派专责人员与用户一起开箱验收，特殊条件下也可授权委托用户直接开箱。
4.1.2 检查设备外观是否在运输途中或贮存期间有损伤。
4.1.3 根据装箱清单对设备逐一检查，数量、类型与装箱单一致。
4.2 安装4.2.1 控制室要求SUPMAX整套系统安装在控制室中，现场信号通过信号电缆连接至控制室的现场控制站。
为保证系统的正常运行。
控制室的条件至关重要。
DCS系统设备必须在安装房间内装修完毕才能就位，房内设有防尘措施.为满足工作环境条件，控制室中应保持清洁，注意防尘，控制室的门窗应密封良好，建议在控制室中安装空调。
4.2.2 产品工作环境工作温度：0℃～50℃工作相对湿度：10%～90%(不结露)大气压：86KPa～106KPa4.2.3 DPU机柜，端子柜安装DPU机柜，端子柜安装就位于机柜槽钢上，槽钢上必须敷一层绝缘橡胶，保证槽钢与机柜之间必须完全绝缘。
安装完毕，须用固定螺钉安全固定。
（固定螺钉为Ｍ12） DPU机柜，端子柜的外形及安装尺寸如图一，图二。
如多柜拼装可拆去中间的柜侧板，以减少有效宽度。
（a）单柜外形尺寸（正面）(b)拼装柜外形尺寸（正面）（图一）RPU机柜外形尺寸（a）单柜安装尺寸(b)拼装柜安装尺寸 （图二）RPU机柜安装尺寸4.2.3 工程师站安装工程师站配备工业用PC机。
图三工程师站可安装于相应操作台里。
（图三）工业用PC机。
4.2.4 操作员站安装操作员站配备工业用PC机。
图三操作员站的安装可由用户订合同时确定安装位置。
可安装于集控室相应的操作台下，或集中放置在电子间的控制机柜内（需配长线驱动器）。
4.2.5 操作键盘安装操作键盘采用SUPMAX系统专用触摸式键盘，它的外形及安装尺寸如图四。
操作键盘可安装于操作台上，也可安装于用户自己提供的操作台上，但必须留下专用键盘的位置，并注意出线。
（图四）SUPMAX专用触摸式键盘的外形及安装尺寸4.2.6 I/O卡件安装SUPMAX系统的I/O卡件安装于系统的RPU柜中。
4.2.7 操作台安装可提供各类操作台。
包括各种一般台式通用操作台和集控室控制台（根据用户具体要求定做）。
图五是SUPMAX操作台的外形及安装尺寸.（图五A）SUPMAX工程师操作台的外形及安装尺寸（图五B）SUPMAX操作员操作台的外形及安装尺寸4.2.8 打印机安装SUPMAX系统打印机可按用户需要订货，打印机可直接安置于一般操作台上，也可安置于提供打印台内。
打印台外形及安装尺寸如图六。
（图六）打印台外形及安装尺寸4.2.9 数据通讯线安装桥架上应用软金属管保护，软金属管应接地。
走线应避免与动力电缆平行。
5．接地5.1 接地要求为保证SUPMAX正常运行，SUPMAX系统的接地设计与安装须遵守以下限制：* 不得通过非SUPMAX设备接地* 不得接到高压设备所用的接地点* 非系统设备不得通过SUPMAX系统接地* 不得把接地接到结构件上5.2 单点接地5.2.1 整个SUPMAX系统分成若干个站组，每个站组内实行单点接地，站组内各站接地点分别汇接到站组接地点（>10mm2多芯铜质电缆），每个站组的接地点分别汇接到SUPMAX系统接地铜板（>20mm2多芯铜质电缆），从接地铜板接至厂用接地网（或DCS专用接地网）的DCS 系统接地桩（>90mm2多芯铜质电缆，两端应焊接）。
5.2.2 站组范围一个站组定义为15米半径范围内，这个范围是指由站组接地点到每个站的最大电缆长度。
对于较小系统，整个系统可以为1个站组，这样站组接地点即为系统接地铜板。
5.3 RPU机柜的接地SUPMAX的RPU机柜内有二种接地，即机柜接地点和屏蔽接地点。
各个站的机柜接地点和屏蔽接地点可以串形连接方式汇接到站组接地点，各机柜与机房的金属槽钢必须绝缘。
5.4 接地电阻系统的接地铜板到大地的接地电阻<1Ω最佳,但不得超过4Ω。
5.5 接地网若接至厂用接地网，则以DCS接地桩为圆心，直径15M内，或与之相距5个接地桩内，不得有高电压强电流设备的安全接地和／或保护接地点。
若接至专用接地网，则该接地网范围应至少＞200m2，且接地网的接地电阻<1Ω。
5.6 接地示意图（图七） SUPMAX系统接地示意图6．电源分配与连接6.1 DCS的供电电源是一路UPS不间断电源，一路厂用电电源。
所有DCS设备必需接入DCS 配电柜。
6.2 电源容量每个DPU机柜电源容量 PdPd=单个DPU功耗 × 2 + 机笼(I/O卡件箱)功耗 +端子电源功耗操作员站机电源容量 Pc = 350W (包括CRT)工程师站机电源容量 Pg = 250W打印机电源容量 Pr (见所配打印机说明书)电源容量等于全部配置的总电源容量：Pz=Pd×X＋Pc×X＋Pg×X＋Pr×XX 为所配部件的个数。
如3个打印机X既为3。
6.3 供电电源的指标：220VAC±10%，50HZ±1HZ。
6.4 UPS的容量须能连续供电0.5小时以上。
6.5 电源连接（图八） 电源连接的示意图7．I/O信号电缆的选择与铺设7.1 信号电缆的选择7.1.1 模拟量信号使用屏蔽对绞电缆，电缆芯的截面积大于1mm2。
7.1.2 开关量信号使用一般对绞控制电缆连接。
重要的开关量输入信号也应考虑采用屏蔽电缆。
7.1.3 通讯电缆使用非屏蔽双绞线或光纤。
7.2 铺设7.2.1 I/O信号电缆应在电缆槽中铺设，电缆槽及盖板应接地。
7.2.2 单根信号电缆在钢制电缆管中铺设，钢管接地。
7.2.3 DCS系统中互相连接的网络电缆和光纤光缆在敷设时必须和信号电缆和动力电缆分开，并设置独立的电缆槽。
7.2.4 电缆铺设时，动力电缆、控制电缆、信号屏蔽电缆应分层敷设，自下而上分层排列的顺序是：动力电缆、控制电缆、信号电缆（屏蔽电缆）、通讯电缆（网线和光纤）。
7.2.5 信号电缆与动力电缆交叉铺设时，宜成直角，平行铺设时，二者之间的最小间距参考如下：动力电缆 最小间距125V 10A 300mm250V 50A 450mm440V 200A 600mm6300V 800V 1200mm7.2.6 电缆的备用芯数，一般不小于工作芯数的10%。
7.3 屏蔽接地所有现场信号的屏蔽应遵循一点接地的原则。
8．系统上电前的检查上电前，必须检查整套系统的接地、电源线和各种连线是否接好，确保正确无误。
8.1 RPU柜8.1.1 RPU柜内的各档电源接线、接地线。
8.1.2 RPU站的数据通讯线。
8.4.2 由现场进入端子的各类信号线。
8.2 工程师站（或服务器站）8.2.1 工程师站工业PC机、CRT、打印机的电源接线。
8.2.2 工程师站与DPU、操作员站的冗余数据通讯线。
8.2.3 工程师站工业PC机与CRT、打印机、鼠标、标准键盘的连线。
8.3 操作员站8.3.1 操作员站工业PC机、CRT、打印机电源连接。
8.3.2 操作员站与工程师站的通讯线。
8.3.3 操作员站与CRT、打印机、鼠标、操作键盘的连线。
9．系统上电首先，合上电源开关箱电源9.1 ENG，SVR的上电次序9.1.1 接通工程师站（ENG）主电源，启动工程师站（或者服务器SVR），待CRT屏幕上出现显示，并进入Windows，可双击进入CITECT应用程序。
9.1.2 打开打印机开关。
9.1.3 接通显示器电源。
9.1.4. 接通操作员站主电源。
接通电源，启动操作员站。
自动进入CITECT运行。
