空气开关注意事项
空气开关和漏电保护器的安装方法
空气开关和漏电保护器在电气系统中起着非常重要的作用，它们能够有效地保护电气设备和人员的安全。
在进行空气开关和漏电保护器的安装时，必须按照相关的规范和标准来进行，以确保其正常运行和使用。
本文将针对空气开关和漏电保护器的安装方法进行详细介绍，希望能够为大家提供一些参考和帮助。
一、空气开关的安装方法1.确定安装位置：首先需要确定空气开关的安装位置，根据具体的电气系统布局和要求来选择安装位置，一般情况下，空气开关应安装在通风良好、干燥、无腐蚀性气体和避免震动的地方。
2.安装固定底座：将空气开关的固定底座安装在电气设备的支架或者安装面板上，确保固定牢固并且安装平稳。
3.连接电源线路：按照电气系统的布线要求，将空气开关的电源线路连接到相应的接线端子上，注意接线的正确性和稳固性。
4.核对连接线路：在接线完成后，要仔细核对接线的连接是否正确，避免出现接错线路或者接触不良的情况。
5.安装外壳与面板：最后安装空气开关的外壳和面板，确保封闭完好并且开关的操作部分清洁、灵活。
6.设置保护参数：根据实际需要对空气开关进行相应的保护参数设置，确保其能够在电气系统中正常工作。
二、漏电保护器的安装方法1.选择安装位置：漏电保护器应安装在电气设备的输入端，一般选择在主配电箱或者分配箱上。
2.接线：按照漏电保护器的接线图和说明书来进行接线，并确保连接正确、牢固。
3.设置灵敏度：漏电保护器一般具有可调节的灵敏度，根据实际需要来设置其灵敏度参数。
4.接地处理：漏电保护器的安装应与接地系统连接良好，并确保接地系统可靠，以提高漏电保护器的使用效果。
5.外壳和安全绝缘：安装完漏电保护器后，要及时安装好外壳，并确保漏电保护器的外壳和绝缘部分完好，以确保其安全使用。
6.测试检查：安装完成后，应进行测试和检查，确保漏电保护器的运行正常，并且要定期进行漏电保护器的测试和检修工作。
通过以上详细介绍，我们了解了空气开关和漏电保护器的安装方法。
希望大家在进行空气开关和漏电保护器的安装时能够按照相关的规范和标准来进行，以确保其安全可靠地运行。

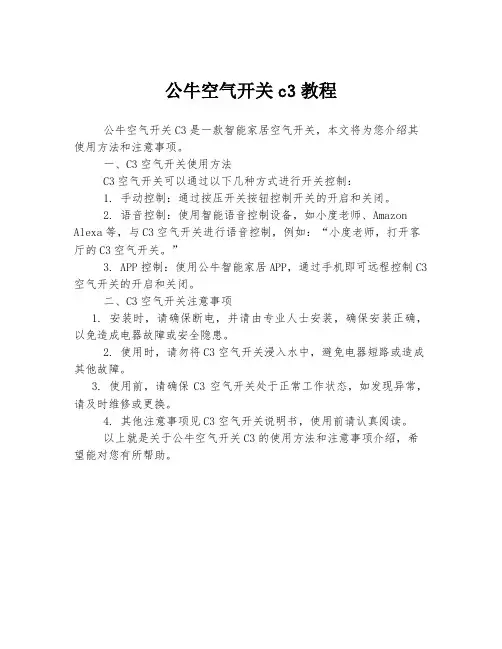

公牛空气开关c3教程
公牛空气开关c3教程
公牛空气开关C3是一款智能家居空气开关，本文将为您介绍其使用方法和注意事项。
一、C3空气开关使用方法
C3空气开关可以通过以下几种方式进行开关控制：
1. 手动控制：通过按压开关按钮控制开关的开启和关闭。
2. 语音控制：使用智能语音控制设备，如小度老师、Amazon Alexa等，与C3空气开关进行语音控制，例如：“小度老师，打开客厅的C3空气开关。
”
3. APP控制：使用公牛智能家居APP，通过手机即可远程控制C3空气开关的开启和关闭。
二、C3空气开关注意事项
1. 安装时，请确保断电，并请由专业人士安装，确保安装正确，以免造成电器故障或安全隐患。
2. 使用时，请勿将C3空气开关浸入水中，避免电器短路或造成其他故障。
3. 使用前，请确保C3空气开关处于正常工作状态，如发现异常，请及时维修或更换。
4. 其他注意事项见C3空气开关说明书，使用前请认真阅读。
以上就是关于公牛空气开关C3的使用方法和注意事项介绍，希望能对您有所帮助。
自动空气断路器(QF)安装与使用中的注意事项
自动空气断路器也称自动空气开关,是一种比较复杂的控制电器，在使用中，要求使用者除了解其结构、工作原理和正确选用及调整外，还必须正确合理维护，这样才能保证其安全运行。
自动空气断路器也称自动空气开关，有手动和电动合闸两种，兼具短路、过载、失压等多种保护功能。
当线路、电器发生严重的过载、短路及失压等故障时，能够自动切断故障电路或电器，有效地保护供电线路和电气设备安全，有些型号的产品还兼有漏电脱扣，可用作触电和漏电保护之用。
结构组成自动空气断路器主要由三部分组成：分别是感受元件、传递元件和执行元件。
感受元件的作用是，感受电路中不正常的状态参量，或操作人员的操作指令、继电保护系统发出的信号，通过传递元件推动执行元件动作。
过电流脱扣器、欠压脱扣器等都属于感受元件。
传递元件是承担力的传递、变换的零部件，主要包括操作机构、转动机构、自由脱扣机构、主轴、脱扣轴等。
执行元件指触头和灭弧系统，主要承担电路的接通、分段任务。
其中触头用来接通断开电路；灭弧系统用来配合触头熄灭电弧。
工作原理当开关接通电源后，电磁脱扣器、热脱扣器及欠电压脱扣器若无异常反应，开关运行正常。
当线路发生短路或严重过电流时，短路电流超过瞬时脱扣整定值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆时，搭钩绕转轴座向上转动与锁扣脱开，锁扣在压力弹簧的作用下，将三副主触头分断，切断电源。
当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定的热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开将主触头分断。
欠电压脱扣器的工作过程与电磁脱扣器恰恰相反。
当线路电压正常时，欠电压脱扣器产生足够的吸力，克服拉力弹簧的作用，将欠电压脱扣器衔铁吸合，衔铁与杠杆脱离，锁扣与搭钩才得以锁住，主触头方能闭合。
当线路上电压全部消失或电压下降到某一数值时，欠电压脱扣器吸力消失或减小，衔铁被拉力弹簧拉开并撞击杠杆，主电路电源被分断。
同理，在无电源电压或电压过低时，自动空气断路器也不能接通电源。

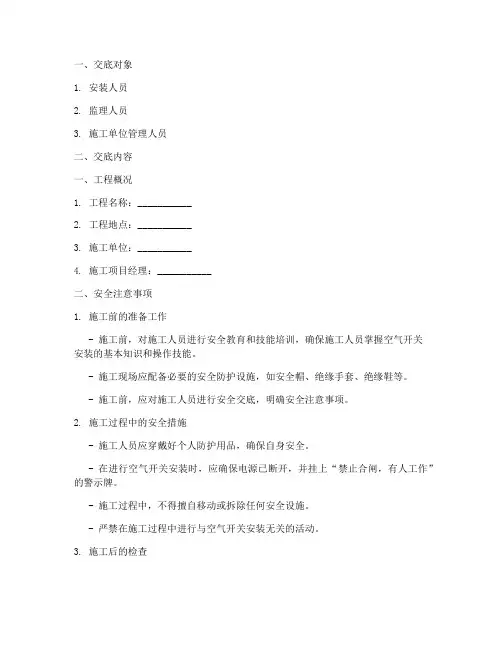

空气开关安装安全技术交底模板
一、交底对象1. 安装人员2. 监理人员3. 施工单位管理人员二、交底内容一、工程概况1. 工程名称：___________2. 工程地点：___________3. 施工单位：___________4. 施工项目经理：___________二、安全注意事项1. 施工前的准备工作- 施工前，对施工人员进行安全教育和技能培训，确保施工人员掌握空气开关安装的基本知识和操作技能。
- 施工现场应配备必要的安全防护设施，如安全帽、绝缘手套、绝缘鞋等。
- 施工前，应对施工人员进行安全交底，明确安全注意事项。
2. 施工过程中的安全措施- 施工人员应穿戴好个人防护用品，确保自身安全。
- 在进行空气开关安装时，应确保电源已断开，并挂上“禁止合闸，有人工作”的警示牌。
- 施工过程中，不得擅自移动或拆除任何安全设施。
- 严禁在施工过程中进行与空气开关安装无关的活动。
3. 施工后的检查- 施工完成后，应对安装的空气开关进行检查，确保其安装牢固、接线正确、功能正常。
- 对施工现场进行清理，确保无安全隐患。
三、操作步骤1. 施工准备- 检查施工工具是否完好，如扳手、螺丝刀等。
- 准备好空气开关、接线端子、绝缘胶带等材料。
2. 安装步骤- 在安装空气开关前，确保电源已断开。
- 将空气开关固定在配电箱内，确保其安装牢固。
- 将接线端子连接到空气开关的相应位置，确保接线正确。
- 使用绝缘胶带对接线端子进行绝缘处理。
3. 测试步骤- 在安装完成后，对空气开关进行测试，确保其功能正常。
- 在测试过程中，确保电源已断开。
四、应急处理1. 如在施工过程中发生意外，应立即停止施工，并采取相应的应急措施。
2. 如发生触电事故，应立即切断电源，并拨打急救电话。
3. 如发生火灾，应立即使用灭火器进行灭火，并拨打火警电话。
五、总结空气开关安装是一项重要的电气工程，施工过程中必须严格按照安全操作规程进行。
通过本次安全交底，希望大家能够充分认识到空气开关安装的安全重要性，确保施工过程中的人身安全和工程顺利进行。
装修空气开关知识点总结
装修空气开关知识点总结在家庭装修中，空气开关是一个十分常见的电气设备。
它的作用是控制电路的通断，实现对电源的开闭。
在装修过程中，选择合适的空气开关很重要，因为这关系到家庭电路的安全和使用便利。
下面我们来总结一下装修空气开关的知识点。
一、空气开关的分类1. 按钮式开关：这种开关适合安装在门厅、客厅等大型场所，外观美观，操作方便。
2. 隐形开关：这种开关适合安装在墙面，外观简洁，不占空间，适合现代简约装修风格。
3. 智能开关：这种开关可以与手机连接，通过手机APP控制开关的通断，非常便利。
二、空气开关的安装位置1. 门厅：门厅是家庭的进进出出的场所，安装一个按钮式开关或者智能开关可以方便的控制灯光。
2. 客厅：客厅是家庭活动的主要场所，可以选择隐形开关，不影响装修风格。
3. 卧室：卧室需要安静舒适，可以选择智能开关，通过手机APP控制开关，不用离开床就能灭掉灯光。
4. 厨房和卫生间：这些场所需要防潮防水，所以需要选择防水型的开关。
三、空气开关的安装注意事项1. 确保安装位置与灯具、插座的配合。
在安装空气开关时，要考虑它与周围灯具和插座之间的配合，以便使用时较为便利。
2. 安装时要保持垂直水平。
安装空气开关时，要确保其垂直水平，这不仅美观，而且有利于开关的使用寿命。
3. 选择合适的规格。
不同的灯具和用电设备需要不同的开关规格，要根据实际情况选择合适的空气开关规格，以防造成电路故障。
4. 保护开关表面。
在安装过程中，要注意保护开关表面，以免在施工过程中刮花或污染表面。
四、空气开关的维护保养1. 定期擦拭开关表面。
由于使用频繁，开关表面容易沾染灰尘和污垢，需要定期擦拭保持清洁。
2. 定期检查开关的使用情况。
开关使用时间长了，可能会出现松动或老化现象，需要定期检查，及时更换维修。
五、空气开关的选购建议1. 选择正规品牌和商家。
在选购空气开关时，建议选择正规品牌和商家，以确保产品的质量和售后服务。
2. 注意选择合适的规格和款式。
空气开关安装注意事项
空气开关安装注意事项我们在家里进行房屋装修的时候，都会装修一些实用的家用电器，让我们的生活越来越好。
那么，你知道家里的空气开关是怎样进行安装的吗？在安装的过程当中，我们要注意哪些注意事项呢？一、空气开关安装注意事项1、在安装前应先确认居室使用的是哪一种供电方式。
只有电器的功率与开关火线相配套才可进行安装，否则不配套是无法安装上的。
要安装配电箱的功率去买与之适合的空气开关。
不过目前市面上的这类开关有1P、2p、3p、4p的，但1P的适用与较小功率的电器，2P适用220v的，3P和4p适用于380v的电器。
2、不要让插座和照明这两条线路出现打结的现象因为这样容易一开启漏电保护开关就出现跳闸的现象。
一旦因某处漏电断开，家里就会漆黑一片，反而更加不利检修3、安装是一定不要触及电位箱及线路要确定每个插座都接地线；而且电线管子接头的部分要记得用密封胶给密封好，以防墙体潮湿或水渗漏时造成电路漏电；对于废掉的插座底盒，不要直接填充水泥，以免影响美观，应用盖板装盖好，同时也方便日后检修。
4、空气开关的卡槽要固定到墙壁或木板上再把开关安装在卡槽上就可。
另外，对于布线方面一定要合理，杜绝过多的浪费！二、如何选购家电1、冰箱选购看容量：一般家庭以220升左右为宜，可根据生活习惯选大不选小。
耗电量：目前市场上销售的冰箱都贴有节能标识，节能标识分五级，一级为最节能。
冷冻能力：冰箱的冷冻能力越大，冷冻食物的速度越快，保鲜效果越好。
2、微波炉选购规格品种的选择：目前市场上微波炉主要集中于700〜900W，—般家庭选择800W 比较适宜。
从控制方面分电脑式和机械式两大类，从功能方面分带烧烤式和不带烧烤式两类。
电脑式适合于年轻人和文化程度较高的人使用。
机械式最适合中老年人使用外观的选择：包括造型、色彩、外表质量、制造工艺等。
外观容易感觉，内在质量较难知道，一般来说，制造工艺精良的，其内在质量也不错，好的微波炉美观大方、色彩匀称，产品表面无机械碰伤和擦伤，面板平整，部件配合严密。
空气开关安装使用规范
空气开关安装使用规范空气开关作为电气配电系统中的重要组成部分，具有过载保护、短路保护和漏电保护等功能，正确的安装和使用空气开关对于确保电气系统的安全稳定运行至关重要。
本文将从空气开关的安装位置选择、安装操作步骤、使用注意事项等方面进行详细阐述，以指导用户正确安装和使用空气开关。
一、安装位置选择1.空气开关应安装在干燥通风、无腐蚀性气体及剧烈震动的场所。
3.安装位置应便于操作和维修，避免过高或过低的位置。
二、安装操作步骤1.断电。
在安装空气开关之前，务必切断电源，确保安全。
2.工具准备。
准备好安装空气开关所需的工具，如螺丝刀、扳手等。
3.安装。
根据需要，选择合适的安装方法，可以选择表面安装或者导轨安装。
将空气开关固定在安装位置上，确保牢固可靠。
4.线路接入。
根据电气系统的需求，将输入、输出线路正确接入到空气开关上，注意接线的正确性和牢固性。
5.机械连接。
如果需要与其他设备进行机械连接，如断路器、接触器等，需要确保连接牢固可靠，不会因为松动而影响正常使用。
三、使用注意事项1.按规定使用。
在使用空气开关时，必须按照产品说明书上的规定使用，不得随意调整参数。
2.定期检修。
空气开关应定期检修，清洁内部灰尘，检查电气接线是否松动，确保正常使用。
3.禁止超负荷使用。
空气开关的额定电流是根据系统负荷来选择的，不得超过额定电流使用，以免引起过载和损坏开关。
4.避免过频操作。
频繁开关电路容易引起电器磨损、发热等情况，应尽量避免过频操作。
5.防止湿气侵入。
空气开关应防止湿气侵入，避免因湿气引起绝缘降低、短路等问题。
6.定期测试。
定期进行漏电保护功能测试，确保漏电保护装置的正常工作。
总结：正确的安装和使用空气开关对于电气系统的正常运行至关重要。
通过选择合适的安装位置，按照正确的操作步骤进行安装，遵守使用注意事项，可确保空气开关的功能正常、稳定。
用户在安装和使用空气开关时，应当充分了解产品的性能特点，遵守国家电气安全标准，避免不必要的事故和损失。
空气开关接线安全注意事项
空气开关接线安全注意事项空气开关是一种常见的开关装置，它的主要作用是控制电路的开合。
与其他类型的开关不同，空气开关在进行电路切换时并不使用金属接触，而是利用空气击穿的原理进行通断，因此避免了金属匝热和电弧现象，在高电流电路的控制中得到广泛应用。
空气开关接线是空气开关的重要组成部分，正确的接线方法能够保证空气开关的稳定性和工作安全。
以下是关于空气开关接线安全注意事项的一些介绍：注意空气开关的工作电压和额定电流空气开关一般有两种工作电压，分别是低电压和高电压。
低电压一般是在1000伏以下，高电压则可以达到１０００伏以上，这就需要根据实际使用场合选择合适的电压等级进行使用。
同时，在选择电压的时候，也需要注意空气开关的额定电流，以免因为电流过大而烧坏空气开关或者造成人身安全问题。
接线前需要对开关进行检查在进行接线之前，需要先对空气开关进行检查。
检查包括检查是否存在外观损坏，检查开关内部是否存在金属过度老化等问题。
如果发现问题需要及时更换开关，以保障安全。
正确选择导线规格空气开关的导线规格一定要选对，所选用的导线规格不能小于原设计要求的导线截面面积，一旦出现选用规格过小或者太大的情况，就可能出现过热损坏或导致安全隐患等问题。
在选择导线时，应结合实际需要，合理设计电路，采用合适的导线规格，以保证电路的正常工作和安全性。
接线时注意色差搭配对于空气开关接线来说，颜色是非常重要的区分依据，每种电线的外皮都有不同的颜色，正负极也分别有不同的颜色。
在接线时，需注意色差的搭配，采用正确的接线方法，遵循电路图所示的接线方式，否则接错线，在开关工作中会出现不可预测的故障，甚至还会造成人员的安全事故。
接线前要切断电源，确保安全在进行空气开关接线的过程中，必须先切断电源，防止发生安全事故。
在安装或维修时，需要检查用电设施是否符合安全要求，并严格遵照电器安全标准进行操作。
在进行接线前，应将引线端固定好，锁紧设备端子，不得悬空，以免发生意外。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小型断路器（空气开关）以往电气工程和家庭装潢一般使用熔断丝作为电路过载保护装置，它能达到安全的效果。
但如安装不当时会造成浪费与误用。
现在工程及家庭装潢中推荐使用小型断路器，因其拥有以下优点：
过载或短路后空气开关会迅速断开（分离），查明原因后可重新闭合，可以无数次地反复使用。
从长远使用成本看，价格反而低于保险丝，而且方便、快捷、安全。
工作原理：小型断路器内部结构是利用双金属片热膨胀弯曲触动杠杆，使断路器脱扣起到超负载保护作用。
过载保护时会有一定的时间差区别。
当短路发生时，电流流过感应线圈而产生一强大磁场，推动杠杆使断路器快速脱扣。
现在以断路器的标准工作温度为400 ，在不同的温度下额定过载脱扣电流应略作调整。
如一只20A的单极断路器，在400C的额定电流为20A。
当温度升至600C时可得调整系数为0.9，则断路器之额定电流为20A×0.9=18A。
上面介绍了空气开关A、B、C、D的四种特性，而我们在日常使用中多数都是采用C 类型的断路器。
断路器的脱扣特性，应使得它们对电路有足够的保护，而无早或过晚的动作。
C类型式的断路器是指在300C±50的条件下。
1、1.3mI（mI为额定电流）,1小时之内不脱扣（即开关不断开）。
然后通过1.45mI，1小时之内脱扣（即开关断开）。
2、超过：5mI、0.1秒内不脱扣。
3、超过：10mI、0.1秒内脱扣。
除了基准温度外，环境温度在-50和+400C范围内不应对断路器的脱扣特性有不合格的影响。
小型断路器拥有以下保护功能、形式和技术特性。
1过载保护。
2、短路保护。
3、过热保护。
4、相间保护。
5、欠电压保护。
6、过压保
护
规格有：额定电流0.3A——125A
额定电流AC230V/400V
BC220V/440V
分断能力最大至10KA
工作环境温度——25C0+450
防护等级
能量限制等级。
脱扣特性。
半导体设备保护
A特性：用于有限的半导体及特长导线和电缆保护。
（）
B特性：用于接通电流较小的导线和电缆保护、特别适用于住宅建筑（例：奇胜牌
E4CB116CE 、E4CB 232CE等）。
C适用于接通电流较大的导线和电缆保护，特别适用于建筑系统一般电气回路的保护。
D 适用于接通电流很大的导线和电缆保护，如变压器等。
注：空气开关的选择，有电阻性负载和电感性负载的区分。
如：电阻性负载白炽灯，电感性负载起动机（马达）、空调、接触器、日光灯、节能灯等。
应该根据实际用电负荷和空气开关的四种特性（A、B、C、D）来确定采用哪种空气开关。
注：（在用于直流时应注意规定的极性）
工作温度范围：热固性和热塑性塑料的耐热温差。
进线方向，上下皆可。
热固性塑料最高耐热温度7000 热塑性塑料最高耐热温度1800 。
外壳材料，使用绝缘材料符合IEC898 标准。
防火等级。
机械抗振强度等等。
空气开关的极性和表示方法
单极220V 切断火线
双极220V 火线与零线同时切断
三级380V 三相线全部切断
四级380V 三相火线一相零线全部切断。
空气开关的产品质量鉴定法：
1、开关面表是否有IEC标志，是否有IEC标准，是否有GB10963等标志。
2、注意是否有仿伪标志和外表字体区分。
3、注意材质颜色区分，把手颜色区分。
4、把手手感推力弹性。
5产品生产日期，例：01 12 则表示产品是2001年第12周的产品。
选择空气开关安培计算法
1匹=735W≈750W
1.5匹=1.5×750W=1125W
2匹=2×750W=1500W
2.5匹=2.5×750W=1875 W 此计算法以此类推。
(1)例：3匹空调器应选择多少A的空气开关？（220V电压）
750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。
(2)例5匹空调应选择多少A的空气开关？( 380V电压)
750W×5匹=3750W×3倍（冲击电流）=1125W÷380V=29.60≈32A(功率÷电压=安培) 注：空气开关在额定负载时平均操作使用寿命20000次。
在了解了漏电开关，空气开关
的原理、功能的情况下一般在为客户选配配电箱的过程中，应本着照明小，插座中、空调大的选配原则。
可根据客户的要求和装修个性的差异性，结合实际情况进行灵活的配电方案。
配电方案有无数种，以下就五种常用的配置方案特点、安装注意事项供客户参考。
