混凝土强度钻芯检测方案
取芯法检测混凝土强度检测方案

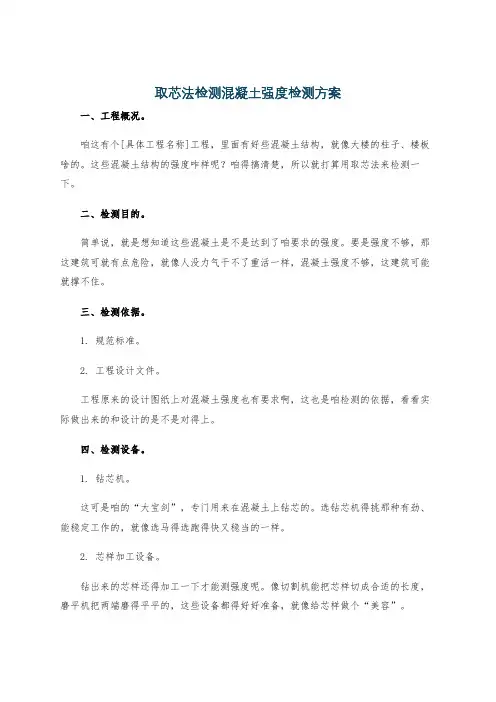

取芯法检测混凝土强度检测方案一、工程概况。
咱这有个[具体工程名称]工程，里面有好些混凝土结构，就像大楼的柱子、楼板啥的。
这些混凝土结构的强度咋样呢？咱得搞清楚，所以就打算用取芯法来检测一下。
二、检测目的。
简单说，就是想知道这些混凝土是不是达到了咱要求的强度。
要是强度不够，那这建筑可就有点危险，就像人没力气干不了重活一样，混凝土强度不够，这建筑可能就撑不住。
三、检测依据。
1. 规范标准。
2. 工程设计文件。
工程原来的设计图纸上对混凝土强度也有要求啊，这也是咱检测的依据，看看实际做出来的和设计的是不是对得上。
四、检测设备。
1. 钻芯机。
这可是咱的“大宝剑”，专门用来在混凝土上钻芯的。
选钻芯机得挑那种有劲、能稳定工作的，就像选马得选跑得快又稳当的一样。
2. 芯样加工设备。
钻出来的芯样还得加工一下才能测强度呢。
像切割机能把芯样切成合适的长度，磨平机把两端磨得平平的，这些设备都得好好准备，就像给芯样做个“美容”。
3. 压力试验机。
这个就是给芯样“试压”的家伙，能施加很大的压力，看看芯样能承受多少，就像给人做体能测试一样。
五、检测人员安排。
1. 钻芯操作小组。
找几个经验丰富的师傅来操作钻芯机，他们就像“外科医生”一样，得小心翼翼地在混凝土上钻芯，不能把芯样弄坏了。
2. 芯样加工小组。
这些人专门负责把钻出来的芯样加工成标准的样子，得心灵手巧，不然加工出来的芯样不符合要求，那测出来的强度就不准了。
3. 检测数据分析小组。
由懂行的工程师组成，他们就像“侦探”一样，对压力试验机测出来的数据进行分析，判断混凝土的强度到底合不合格。
六、检测步骤。
# （一）前期准备。
1. 先到施工现场溜达一圈，看看哪些地方要检测，在混凝土结构上做好标记，就像给猎物做个记号一样，可不能弄错地方了。
2. 把检测设备都搬到现场，还要检查设备是不是都能正常工作，可不能到时候“掉链子”。
# （二）钻芯取样。
1. 根据标记好的位置，把钻芯机稳稳地架好。
钻芯法检测混凝土强度
d．钻取芯样时应控制进钻的速度；
e．从钻孔中取出的芯样在稍微晾干后，应标上清晰标记。若所取芯样的高度及质量不能满足要求时，应重新钻取芯样；芯样在运输前应仔细包装，避免损坏。
f.工作完毕后，应及时对钻芯设备进行维护保养。
4.钻芯法检测混凝土强度的流程图
委托检测登记→检测员获得有关资料→了解检测情况→制定检测方案→检查钻芯机→做好检测准备→钻取芯样并编号记录→芯样加工，养护→芯样试压，记录破坏状态→计算→出具报告→整理归档。
5.2结构或构件种类、外形尺寸及数量；
山西华尧工程质量检测有限公司作业指导书
文件编号：SXHY-WP03-02-2016
第2页共6页
主题：钻芯法检测混凝土抗压强度
第A版
实施日期：2016年12月21日
5.3成型日期、原材料和混凝土试块抗压强度试验报告；
5.4设计混凝土强度等级；
5.5有关的设计图和施工资料等；
———混凝土抗压强度推定上限值（MPa），精确至0.1MPa；
——混凝土抗压强度推定下限值（MPa），精确至0.1MPa；
， ——推定区间上限值系数和下限值系数，按附录B查得；
山西华尧工程质量检测有限公司作业指导书
文件编号：SXHY-WP03-02-2016
第5页共6页
主题：钻芯法检测混凝土抗压强度
a.标准芯样试件的数量不应少于6个，小直径芯样试件数量宜适当增加；
b.芯样应从回弹法检测的结构构件中随机抽取，取芯位置应与已进行回弹法检测的测区重合，每个测区只能钻取1个芯样试件。
12.2钻芯修正后的换算强度可按下列公式计算：
钻芯法检测混凝土强度
钻芯法检测混凝土强度一、检测准备：（1）工程名称及设计、施工、建设单位，结构或构件种类，外形尺寸以及数量。
（2）混凝土检测龄期、设计混凝土强度等级。
（3）有关的结构图和施工图。
二、钻芯部位：（1）结构或构件受力较小的部位；（2）混凝土强度具有代表性的部件；（3）便于钻芯机安放于操作的部位；（4）避开主筋、预埋件和管线的位置。
三、钻芯数量：（1）单个构件，有效芯样试件的数量不应少于3个；对于较小构件，有效芯样数量不得少于2个（2）检测批检测数量：标准芯样试件的最小样本容量不宜少于15个，小直 径芯样试件的最小样本容量应适当增加，芯样应随机抽取，且取芯位置 应符合规定。
四、芯样标记： 从钻孔中取出的芯样稍微晾干后，应标上清晰的标记。
五、芯样加工：（1）采用锯切机加工成标准抗压芯样，即高度和直径之比为1.00，一般高度为100mm 。
（2）标准芯样试件，每个试件最多允许含有2根直径小于10mm 的钢筋， 公称直径小于10cm 的芯样试件，每个试件最多只允许含有1根直径小 于10mm 的钢筋。
（3）芯样内的钢筋与芯样试件的轴线基本垂直并离开端面10mm 以上。
（4）芯样端面应进行处理，宜采取在磨平机上磨平端面的处理方法，六、芯样测量：（1）平均直径、芯样高度、垂直度、平整度。
（2）芯样在下列情况下无效： ①、芯样试件的高径比小于要求高径比的0.95时或者大于1.05时 ②、沿芯样试件高度的任一直径与平均直径相差大于2mm ③、抗压芯样试件端面的不平整度在100mm 长度内大于0.1mm ④、芯样试件端面与轴线的不垂直度大于10⑤、芯样有裂缝或其他较大缺陷七、数据计算：（1）芯样混凝土抗压强度值的计算可按下式计算A F f c cor cu /,=（2）检测批混凝土强度的推定值计算上限值cor m cor cu e cu S k f f 1,,1,-=下限值cor m cor cu e cu S k f f 2,,1,-=平均值=ni cor fcu ni ∑=1,,标准差 12,,,,1)(-=∑-=n m cor cu i cor cu s n i cor f f注：21k k 和为推定区间上限值系数和下限值系数，2,1,e cu e cu f f 和所构成的置信度宜为0.85.2,1,e cu e cu f f 和之间的差值不宜大于5.0Mpa 和0.1Mpa 两者的较大值。
钻芯法检测混凝土抗折强度检测报告
钻芯法检测混凝土抗折强度检测报告1.引言概述部分的内容可以写成以下样式：1.1 概述混凝土是建筑工程中广泛应用的一种重要材料，其抗折强度是评估混凝土结构性能的重要指标之一。
然而，传统的混凝土抗折强度检测方法需要采取破坏性试验，不仅工作量大，而且对实际工程造成了一定的损害。
为了解决这一问题，钻芯法成为一种广泛应用的非破坏性混凝土抗折强度检测方法。
钻芯法通过在混凝土结构上钻取芯样，并利用芯样所承受的剪应力来间接评估混凝土的抗折强度。
相较于传统的破坏性试验，钻芯法不仅具有不破坏性、高效率的特点，而且可以在施工过程中进行多次测量，对实际工程的损害更小。
本文旨在介绍钻芯法检测混凝土抗折强度的原理和方法，并探讨该方法的优势和适用范围。
接下来的章节将首先阐述钻芯法的工作原理和检测方法，包括芯样的钻取过程和试验的具体操作步骤。
然后，本文将详细讨论钻芯法相较于传统方法的优势，如不破坏性、高效率和可重复性等。
同时，我们将探讨钻芯法的适用范围，包括不同混凝土强度等级和不同结构形式的应用情况。
通过本文的研究和总结，将进一步明确钻芯法检测混凝土抗折强度的可行性，并展望其在混凝土结构工程中的意义和应用前景。
旨在为工程师和科研人员提供一个更加准确、高效和经济的混凝土抗折强度检测方法，推动混凝土结构工程的发展和创新。
1.2 文章结构文章结构本文主要包括以下几个部分：1. 引言：介绍本文所要讨论的问题，并概括了钻芯法检测混凝土抗折强度的背景和意义。
2. 正文：2.1 钻芯法检测混凝土抗折强度的原理和方法：详细介绍了钻芯法检测混凝土抗折强度的原理，包括了测试设备、试验步骤和数据解析等内容。
2.2 钻芯法检测混凝土抗折强度的优势和适用范围：阐述了钻芯法检测混凝土抗折强度相较于其他方法的优势，例如无损、准确性高、样本不受破坏等，并说明了适用的具体场景和条件。
3. 结论：3.1 钻芯法检测混凝土抗折强度的可行性总结：总结了钻芯法检测混凝土抗折强度的可行性和可靠性，强调其在实际工程中的应用价值。
钻芯法检测混凝土强度
平均直径用游标卡尺测量在芯样试件中部，相互垂直的两个位置上测量取测量的算术平均值作为芯样试件的直径，，精确至；芯样高度用钢板尺进行测量，精确至1mm；垂直度用游标量角器测量，两个端面与母线的夹角，精确至°；平整度用钢板尺和塞尺测量芯样端面的缝隙。
芯样尺寸偏差及外观质量超过下列数值时，不得用作抗压强度试验：
第3页 共6页
主题：钻芯法检测混凝土抗压强度
第A版
实施日期：2016年12月21日
能钻取1个芯样。
8.芯样的加工
a.芯样抗压试件的高度和直径之比宜为；应按≤H/d≤.
b.芯样试件内不宜含有钢筋。如不能满足此项要求，每个试件内最多只允许含有二根直径小于10mm的钢筋，且钢筋应与芯样轴线基本垂直并离开端面10mm以上；公称直径小于100mm的芯样，每个试件
钻芯法检测混凝土强度主要用于下列情况：
a.对试块抗压强度的测试结果有怀疑时，如试块强度很高而结构混凝土质量很差，或试块强度不足而结构质量较好等；
b.因材料、施工或养护不良而发生混凝土质量问题；
c.混凝土遭受冻害、火灾、化学侵蚀或其他损害以及表层与内部质量不一致的混凝土；
d.需检测多年已建成的建筑结构或构筑物中混凝土强度。
4.芯样的数量
芯样数量可按下式预估
ncor,r=400δ2（ ncor,r：芯样数量，δ2：混凝土抗压强度变异系数）
对于直径100mm的芯样，芯样数量尚不少于6个，对于小直径芯样，芯样数量尚不小于9个。
5.资料收集
采用钻芯法检测结构混凝土强度前，应具备下列资料：
工程名称、部位及设计、施工、监理、建设单位名称；
c.钻芯时用于冷却钻头和排除混凝土料屑的冷却水流量宜为3—5L/min；出口水温不宜超过30℃ 。
钻芯法检测混凝土抗压强度合格标准
钻芯法检测混凝土抗压强度合格标准一、引言在建筑工程中，混凝土是一种常用的材料，用于制作梁、柱、板等结构构件。
而混凝土的抗压强度是评估其质量和性能的重要指标之一。
钻芯法作为一种常用的检测方法，在评估混凝土抗压强度是否符合合格标准方面起到了关键作用。
本文将探讨钻芯法检测混凝土抗压强度合格标准的相关内容，从简单到复杂，逐步深入介绍该方法的原理、操作流程和应用范围，以及对于混凝土质量评估的重要性。
二、钻芯法检测混凝土抗压强度的原理钻芯法是通过钻取混凝土试件，利用试件断裂前的压力来间接计算混凝土的抗压性能。
具体来说，该方法主要包括以下几个要点：1. 选取合适的钻芯直径和钻取位置：钻芯直径应保证试件的代表性，钻取位置应考虑到混凝土的均匀性。
2. 钻芯试件的制备：将钻取下来的混凝土芯块进行精确的切割和打磨，以便进行后续的测试。
3. 试件强度计算：通过测定试件的断面积和试件断裂前的压力，计算混凝土的抗压强度。
三、钻芯法检测混凝土抗压强度的操作流程在进行钻芯法检测混凝土抗压强度时，需要按照以下步骤进行操作：1. 准备工作：确定钻芯直径、选取钻芯位置，并准备所需的钻具和试验设备。
2. 钻取混凝土芯块：使用合适的钻具和设备，按照设计要求在混凝土结构或构件上钻取芯块，保证钻芯的完整性。
3. 钻芯试件制备：将钻取下来的混凝土芯块进行切割和打磨，制备出符合规定尺寸的试件。
4. 试验操作：将试件放入试验机中，进行加载测试，记录试件断裂前的压力。
5. 数据处理和结果分析：根据试验数据计算混凝土的抗压强度，并进行结果评估。
四、钻芯法检测混凝土抗压强度的应用范围钻芯法在建筑工程中广泛应用于混凝土抗压强度的检测和评估。
其应用范围包括但不限于以下几个方面：1. 工程质量监测：钻芯法可以对已建成的结构进行抗压强度检测，及时掌握工程质量状况。
2. 施工过程控制：钻芯法可以对施工中的混凝土进行抗压强度检测，及时调整施工参数，确保施工质量。
3. 工程验收：钻芯法可以作为工程验收的一项重要指标，评估混凝土结构是否符合设计要求。
cecs 03 2007 钻芯法检测混凝土强度技术规程
cecs 03 2007 钻芯法检测混凝土强度技术规程
根据CECS 03：2007 钻芯法检测混凝土强度技术规程，以下是一些关键内容：
1. 强度标准：混凝土强度以抗压强度来衡量，因此，钻芯法用于检测混凝土的抗压强度。
2. 标本获取：在混凝土结构上取得一定长度和直径的钻芯，通常采用直径为50 mm的钻芯。
3. 钻芯的充实性：钻芯的充实性是指钻芯的直径与混凝土结构的直径之间的比率。
充实性不得小于0.9。
4. 标本尺寸：钻芯的长度通常为150 mm或200 mm。
5. 钻芯的制备：钻芯必须经过清洁和切割，使两个端面平行，平面度误差不得大于0.05 mm。
6. 钻芯的测量：测量钻芯的长度和直径。
7. 强度计算：利用测得的钻芯的长度和直径计算抗压强度。
计算公式根据测得的钻芯长度和直径以及钻芯的充实性给出。
8. 验证及评价：将测得的抗压强度与混凝土结构的强度设计值进行比较，以验证结构的实际强度和设计强度之间的差异。
以上是CECS 03：2007 钻芯法检测混凝土强度技术规程的一些主要内容，供参考。
请注意，这只是一个简要概述，具体的规定和要求请参阅原始文件。
铁工3122第二组钻芯法检测混凝土强度
芯样的处理和测试
芯样修整
对钻取的芯样进行修整，去掉芯样的毛刺、松散层和破损部分。
抗压强度测试
将处理后的芯样送至实验室进行抗压强度测试，测试结果应准确、可靠。
结果分析和评定
结果整理
对所有芯样的测试结果进行整理，计 算出混凝土的抗压强度平均值、标准 差等统计数据。
02
评估施工质量和加固效果
通过钻芯法检测混凝土结构的内部状况，可以评估施工质量和加固效果，
及时发现并处理潜在的质量问题。
03
为结构设计和安全评估提供依据
准确的混凝土强度数据对于结构设计和安全评估至关重要。钻芯法能够
提供可靠的强度数据，为结构设计和安全评估提供重要依据。
02
钻芯法检测混凝土强度的 步骤
铁工3122第二组钻 芯法检测混凝土强度
目录
• 钻芯法检测混凝土强度概述 • 钻芯法检测混凝土强度的步骤 • 钻芯法检测混凝土强度的注意事项 • 钻芯法检测混凝土强度的实践应用
01
钻芯法检测混凝土强度概 述
钻芯法的定义和原理
定义
钻芯法是一种通过从混凝土结构中钻取芯样，然后对芯样进行抗压强度试验， 以评估混凝土结构强度的方法。
选取钻芯位置
选取代表性强的部位
应选择在受力较小的部位，避开钢筋 和预埋件，同时要选取具有代表性的 混凝土结构部位。
考虑结构的重要性
对于重要结构，应适当增加钻芯的数 量和位置，以确保检测结果的可靠性 。
钻芯取样
使用专用钻机
采用专用的混凝土钻芯机进行取 样，确保钻芯过程不破坏混凝土 结构。
控制钻进速度
评定混凝土强度
根据芯样的测试结果和相关规范标准， 对混凝土强度进行评定，判断是否满 足设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
里城华府项目结构实体质量监督抽检方案根据广州市建委及相关规范规定，根据广州市花都区建设工程质量监督检测室出具的《混凝土抗压强度检测检验报告》中，花都区里城华府项目在7月19日送检的混凝土试块检测未能满足设计要求，为了解本工程实体混凝土强度质量状况，根据《建筑结构检测技术标准》GB/T50344-2004的要求，现委托广东省建材产品质量检测中心根据国家现行规范以及工程实际情况，对未达到设计强度等级要求的上述部位，对该达不到要求构件的区域进行建筑工程构件现场钻芯检测；现制订该工程结构实体质量监督抽查方案如下，在相关单位审核后实施。
一、工程概况
建设单位：广州市华里房地产开发有限责任公司
监理单位：广东海外建设监理有限公司
设计单位：广东建筑艺术设计院有限公司
勘察单位：湖南中核岩土工程有限责任公司
施工单位：山河建设集团有限公司
花都里城华府项目施工总承包工程位于广州市花都区新华镇新华街建设北路附近，交通十分便利。
该项目主要由3栋高层住宅楼(1#和2#住宅楼33层，
H=97.0m；3#住宅27层，H=80m，1栋3层幼儿园H=12.40m、1栋2层商业和公建配套用房H=9.00m组成。
商业、公建配套用房结构形式采用现浇钢筋混凝土框架结构，高层住宅楼采用剪力墙结构，场地设东车库和西车库，均为二层地下室，地下室无上部结构采用框架结构。
地下建筑面积19378.4平方米，地上建筑面积37956.2平方米，总建筑面积57334.6平方米。
各栋建筑物的概况如下表：表1
二、检测依据
1、《建筑结构检测技术标准》（GB∕T50344-2004）
2、《混凝土结构工程施工质量验收规范》（GB 50204-2002）
3、《钻芯法检测混凝土强度技术规程》（CECS 03:2007）
4、“设计图纸及相关资料”
三、检测内容
根据结构实体质量监督抽检要求及工程实际情况，结构实体质量监督抽查的内容包括：
1、结构混凝土裸体抗压强度现场检测；
四、检测项目、方法及数量
1、结构混凝土实体抗压强度现场检测：
采用钻芯法对梁、板及柱混凝土强度进行随机取样检测。
根据工程实际情况，本工程混凝土强度等级共有2种：分别为C55.其中剪力墙、柱强度等级为C55。
根据现场情况，施工单位、监理及甲方共同选取如下构件进行抽芯检测，具体详见下表1：
1#楼负二层剪力墙、柱混凝土强度检测（抽芯）数量一览表
表2
如本次检测结果仍然达不到设计要求，则按相应规范要求进行全面结构实体抽测，然后由原设计单位对结构质量进行全面复核评估，其评估意见应由原审图机构进行审查,并出具意见。
若复核后未能满足结构安全使用要求的，由原设计单位提出补强加固处理方案。
补强加固设计文件必须经过审图同意后方可组织实施。
七、该《检测方案》应报工程质量监督机构备案，备案通过后，方可实施检测。
如检测方法、数量、检测单位等变动，则须各方共同确认后重新备案通过后，方可实施检测。
建设单位项目意见：监理单位意见：
项目负责人签名：总监（代表）签名：
时间：（盖章）时间：（盖章）设计单位意见：施工单位意见：
项目负责人签名：项目经理签名：
时间：（盖章）时间：（盖章）。
