公路桥涵施工技术设计规范实施方案JTGTF50201122涵洞
22涵洞22.1一般规定22.1.1涵洞在开工前应根据设计文件进行现场核对，当设计文件与现场的实际情况差别较大，确需变更时，应及时办理设计变更手续。
对地形复杂处、斜交、平曲线的纵坡上的涵洞，应先绘出定位详图，再依图放样施工。
22.1.2 除设置在岩石地基上的涵洞外，涵洞的洞身及基础应根据地基土德情况，按设计要求设置沉降缝，且沉降缝处的两端面应竖直、平整，上下不得交错。
填缝料应具有弹性和不透水性，并应填塞紧密。
预制圆管涵的沉降缝应设在管节接缝处，预制盖板涵的沉降应设在盖板的接缝处，沉降缝应贯穿整个洞身断面；波形钢管涵可不设沉降缝。
22.1.3 涵洞施工完成后，砌体砂浆或混凝土强度达到设计强度的85%时，方可进行涵洞洞身两侧的回填。
涵洞两侧紧靠涵台部分的回填不宜采用大型机械进行压实施工，宜采用人工配合小型机械的方法夯填密实。
填土的每侧长度均应符合设计规定；设计未规定时，应不小于洞身填土高度的1倍。
填筑应在两侧同时对称、均衡地分层进行，填筑的压实度应不小于96%。
涵洞顶部的填土厚度必须大于0.5m后方可通行车辆和筑路机械。
22.1.4 涵洞进出水口的的沟床应整理顺直，与上下游导流、排水设施的连接应圆顺、稳固，并应保证流水顺畅。
22.2 混凝土管涵22.2.1 混凝土圆管管节成品应符合下列规定：1 管节端面应平整并与其轴线垂直；斜交管涵进出水口管节的外端面，应按斜交角度进行处理。
2 混凝土圆管管节成品质量应符合表22.2.1的规定。
接缝进行防水、防裂处置。
22.2.3 管涵基础的顶面应设置混凝土管座，管座的弧形面应与管身紧密贴合，使管节受力均匀。
当管身直接放置在天然地基上时，应按照设计要求将管底土层夯压密实或设置砂垫层，并做成与管身弧度密贴的弧形管座。
22.2.4 管节的安装施工应符合下列规定：1 管节应按本节第22.2.1条的规定经检验合格后方可使用。
2 各管节应顺流水方向安装平顺，当管壁厚度不一致时应调整高度使其下不内壁齐平；管节应垫稳坐实，安装完成后管内不得遗留泥土等杂物。
3 插口管安装时，其接口应平直，环形间隙应均匀，并应安装特制的胶圈或用沥青、麻絮等防水材料填塞；平接管安装的接缝宽度宜为10～20mm，其接口表面应平整，并应采用有弹性的不透水材料嵌塞密实，不得采用加大接缝宽度的方式满足涵洞长度要求。
管节的接缝不得有间断、裂缝、空鼓和漏水等现象。
22.2.5 管涵施工质量应符合表22.2.5的规定。
22.3.1 波纹钢管节、块件及连接螺栓应符合下列规定：1 波纹钢管节、块件及连接螺栓宜采用定型产品。
其管节和块件除应满足强度要求外，尚应具有足够的刚度，在运输和安装过程中应具备抵抗冲击的能力，以及在安装就位后填土夯实时仍可保持不产生较大变形的能力。
2 波纹钢管节、块件和连接螺栓均应作防腐处理。
22.3.2 波纹钢管涵的轴线与路线中线正交时，对进出水口出得端节，其外端面应与管涵轴线垂直且平整。
管涵轴线与路线中线斜交，当斜交角度小于或等于20°时，可将端节波纹形钢管的外端面切割成与路线中线平行的斜面，但斜切坡度不宜超过2:1，并应将端节采用螺栓锚固于端墙或路堤斜坡上；斜交角度大于20°时，管涵的设置方式应符合设计规定。
22.3.3 在运输、装卸、堆放和安装管节或块件时，应采取措施防止器损坏，不得对管节和块件进行敲打或碰撞硬物。
管节在搬运、安装时不得滚动；块件在运输、堆放时相互间宜设置适宜的材料予以隔离。
对在施工中损坏的防腐涂层，应涂刷防锈漆进行修补。
22.3.4 管节的地基应予压实，并应做成玉管身弧度密贴的弧形管座，管座所采用的材料应匀质且无大石块等硬物。
波形钢管不得直接置于岩石地基或混凝土基座上，应在管节和地基之间设置砂砾垫层或其他适宜材料；对于软土地基，应先对其进行处理后，再填筑一层厚度不小于200mm的砂砾垫层材料的最大粒径和粉黏粒含量进行控制。
22.3.5 对拱式结构的波形钢管涵，其拱座基础应为钢筋混凝土或圬工结构，且波形钢块件的拱脚应置于拱座的预留槽中，或牢固地与预埋金属拱座相连。
拱座支承面的快读应不小于波形钢板的波幅尺寸。
22.3.6 波形钢管涵的安装施工应符合下列规定：1 管节的形式、规格、直径和管壁厚度应符合设计规定。
2 拼装管节时，上游管节的端头应置于下游管节的内侧，不得反置；采用法兰盘或管箍环向拼接时，应将螺栓孔的位置对准，并应按产品设计规定的扭矩值进行螺栓的施拧。
3 管节或块件之间的接缝应采用不透水的弹性材料进行嵌塞，快读宜为2～5mm；接缝嵌塞材料应连续，不得有漏水现象。
4 各管节应顺水流方向安装平顺，垫稳坐实，安装完成后管内不得遗留泥土等杂物。
5 波形钢管涵宜设置预拱度，其大小应根据地基可能产生的下沉量、涵底纵坡和填土高度等因素综合确定，但管涵中心的高程应不高于进水口的高程。
6 在寒冬的进出水口处，当波形钢管节的管端与涵洞刚性端墙相连时，宜采用直径不小于20mm的螺栓，按不大于500mm的间距，将管节与端墙墙体予以锚固。
22.3.7 波形钢管涵的安装后的填土施工应符合下列规定：1 填土的材料宜采用砾类土、砂类土，或砾、卵石与细粒土的混合料；当细粒土的成分为黏性土或粉土时，所掺入的石料体积应占总体积的2/3以上。
2 在距波形钢管0.3m范围内的填土中，不得含有尺寸超过80mm的石块、混凝土块、冻土块、高塑性黏土块或其他有害腐蚀材料。
3 管涵两侧的填土应对称、均衡地进行，水平分层的压实厚度宜为150～200mm。
4 管顶填土前。
对直径1.25m及以上的波形钢管涵，宜在管内设置一排竖向临时支撑；对直径大于2.0m的波形钢管涵，宜在管内设置竖向和横向十字临时支撑，防止其在填土过程中产生变形。
管内的临时支撑应在填土不再下沉后方可拆除。
5 管顶填土的最小厚度应在符合表22.3.7的规定后，方可允许车辆通行。
2.管涵直径的数值不连续时，其最小填土厚度的数值可内插求得。
22.3.8 波形钢管涵施工的质量应符合本章表22.2.5的规定。
22.4 倒虹吸管22.4.1 倒虹吸管宜采用钢筋混凝土或混凝土圆管，进出水口必须设置竖井及防淤沉淀井。
施工时管节接头及进水口砌缝的质量应严格控制，不得漏水。
填土覆盖前应做灌水试验，符合要求后，方可填土。
22.4.2 倒虹吸管如须在冰冻期施工时，除应符合本规范第24章的规定外，还应在灌水试验后及时将管内积水排除。
22.4.3 倒虹吸管的进出水口应在完工后及时上盖，并应按设计要求及时安装防堵塞装置。
22.4.4 倒虹吸管施工质量应符合表22.4.4-1的规定，灌水试验渗水量应符合表22.4.4-2的规定。
表22.4.4-1 倒虹吸管施工质量标准表22.4.4-2 倒虹吸管灌水试验渗水量限值22.5拱涵、盖板涵22.5.1 拱涵、盖板涵的施工除应符合本节的规定外，对钢筋、模板支架、混凝土、砌体等地施工尚应符合本规范相应章节的规定22.5.2 拱圈和出入口拱上端墙的砌筑施工，应由两侧向中间同时对称进行。
22.5.3 拱涵、盖板涵混凝土的现场浇筑施工在涵长方向宜连续进行；当涵身较长不能一次连续完成时，可沿长度方向分段进行浇筑。
施工缝应设在涵身沉降缝处。
现浇混凝土拱圈时，应对称浇筑，最后浇筑拱顶，或在拱顶预留合龙段最后浇筑并合龙。
22.5.4 就地浇筑的拱涵和盖板涵，宜采用钢模板或胶合板模板。
采用土胎就地现浇时应有保证浇筑质量的可靠措施。
22.5.5 拱圈、盖板的预制施工除应符合本规范第15、16章的相关规定外，尚应注意检查盖板上下面的方向，对斜交涵洞应注意斜交角的方向，避免发生反向错误。
22.5.6 预制拱圈和盖板的安装应符合下列规定：1 预制构件的混凝土强度应达到设计强度的85%后，方可搬运安装，设计有规定时应从其规定。
2 安装前，应检查构件及拱座、涵台的尺寸；安装后，拱圈和盖板上的吊装孔，应以砂浆填塞密实。
3 拱座与拱圈、拱圈与拱圈的拼装接触面，应先拉毛或凿毛(沉降缝处除外)，安装前应浇水湿润，再以M10水泥砂浆砌筑。
22.5.7 拱架拆除和拱顶填土应符合下列规定：1 先拆除拱架再进行拱顶填土时，拱圈和护拱的砌筑砂浆或混凝土的强度应符合设计规定，设计未规定时，应达到设计强度的85%后，方可拆除拱架，且在拱架拆除时应先完成拱脚以下部分回填土德填筑；达到设计强度的100%后，方可进行拱顶填土。
2 在拱架为拆除的情况下进行拱顶填土时，拱圈和护拱砌筑砂浆或混凝土的强度应符合设计规定，设计未规定时，应达到设计强度的85%后，方可进行拱顶填土；拱架应在拱圈强度达到设计强度的100%后方可拆除。
22.5.8 拱涵施工质量应符合表22.5.8-1的规定，盖板涵施工质量符合表22.5.8-2的规定。
表22.5.8-1 拱涵施工质量标准表22.5.8-2 盖板涵施工质量标准22.6箱涵22.6.1 预制钢筋混凝土箱涵节段拼装时，接缝两侧的混凝土表面应采用清水冲洗干净，再按设计要求进行拼接施工。
拼装时应符合下列规定：1 设计未规定时，预制构件的混凝土强度应达到设计强度的85%，方可吊运、安装。
2 构件安装前，应完成构件、地基、定位测量等验收工作。
22.6.2 就地浇筑的箱涵可视具体情况分阶段施工，且宜先进行底板和梗肋的混凝土浇筑，然后再完成剩余部分的混凝土浇筑。
本阶段施工时前一阶段的混凝土强度要求以及施工缝的处理，应符合本规范第6章的规定。
22.6.3 混凝土强度道道设计强度的85%时，方可拆除支架；达到设计强度的100%后，方可进行涵顶回填土。
设计有具体要求的应从其规定。
22.6.4 箱涵施工质量应符合表22.6.4的规定。
表22.6.4 箱涵施工质量标准22.7 涵洞接长22.7.1 接长涵洞的施工，除应符合本节的规定外，尚应符合本章相应涵洞类型的规定22.7.2 既有涵洞与新建涵洞连接处应按沉降缝处理。
接长涵洞的涵底（铺砌）应与既有涵洞的涵底（铺砌）顺接，并应符合设计要求的涵底纵坡。
22.7.3 对有流水的涵洞，施工前应据实际情况制定可行的排水措施。
22.7.4 当明挖新建涵台的基地高程低于既有涵台基底高程时，应对既有涵洞基础做好防护措施。
22.7.5 对于软基上采用沉入桩的涵洞基础，沉桩不宜采用射水或振动法施工；沉桩顺序应从靠近既有涵洞的一侧开始，逐排向外扩展，同时应随时监测既有涵台的沉降变形。
公路桥涵施工技术规范JTGTF50-2011-1[4]
![公路桥涵施工技术规范JTGTF50-2011-1[4]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/7a14ed5c49d7c1c708a1284ac850ad02de8007fb.webp)

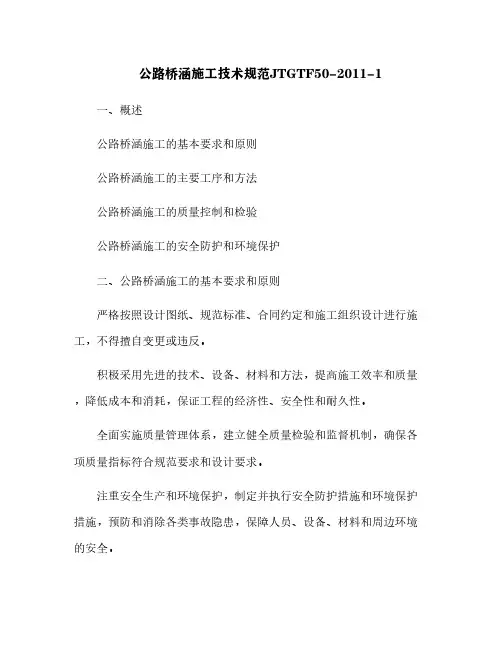

公路桥涵施工技术规范JTGTF50-2011-1一、概述公路桥涵施工的基本要求和原则公路桥涵施工的主要工序和方法公路桥涵施工的质量控制和检验公路桥涵施工的安全防护和环境保护二、公路桥涵施工的基本要求和原则严格按照设计图纸、规范标准、合同约定和施工组织设计进行施工，不得擅自变更或违反。
积极采用先进的技术、设备、材料和方法，提高施工效率和质量，降低成本和消耗，保证工程的经济性、安全性和耐久性。
全面实施质量管理体系，建立健全质量检验和监督机制，确保各项质量指标符合规范要求和设计要求。
注重安全生产和环境保护，制定并执行安全防护措施和环境保护措施，预防和消除各类事故隐患，保障人员、设备、材料和周边环境的安全。
加强与设计单位、监理单位、业主单位等相关方的沟通协调，及时反馈和解决施工中遇到的问题和困难，保证工程的顺利进行。
三、公路桥涵施工的主要工序和方法基础处理桩基础桥墩、墩台桥梁上部结构桥面铺装桥梁附属设施涵洞3.1 基础处理基础处理是指对桥涵基础所在地层进行改良或加固的过程，目的是提高地基承载力、稳定性和均匀性，减少沉降变形。
基础处理的方法有多种，常用的有：地基开挖：指将地基表层不良土层或杂物清除，并按设计要求进行回填夯实。
地基换填：指将地基中不均匀或不稳定的土层挖除，并用合格的土料或其他材料进行回填夯实。
地基加固：指在地基中注入水泥浆、化学液体或其他材料，或者在地基中打入钢筋混凝土桩、预应力混凝土桩或其他桩，以增加地基的强度和刚度。
地基排水：指在地基中设置排水管、井或沟，或者在地基周围设置围堰、帷幕等，以降低地基的含水量和孔隙水压，提高地基的抗渗性和抗涌性。
基础处理的方法应根据地质条件、设计要求和施工条件进行选择和优化，以达到预期的效果。
基础处理的质量应按照规范要求进行检验和评定。
3.2 桩基础桩基础是指将桩体打入或灌注到地下承载层中，以承受桥涵荷载并传递到地下的一种基础形式。
桩基础的类型有多种，常用的有：钻孔灌注桩：指在地面上钻孔后，在孔内灌注混凝土或其他材料，并设置钢筋笼或其他加强件的桩。
《公路桥涵施工技术规范》(JTGTF050-2011)1
20钢桥20.1 一般规定20.1.1适用范围本章适用于以工厂化制造，在施工现场以高强螺栓连接或焊接连接的钢桥施工。
20.1.2钢桥材料1 钢桥制造使用的材料必须符合设计文件的要求和现行有关标准的规定，必须有材料质量证明书并进行复验；钢材应按同一炉批、材质、板厚每10个炉（批）号抽验一组试件，焊接与涂装材料应按有关规定抽样复验，复验合格后方可使用。
2 采用进口钢材时，应按合同规定进行商检，应按现行标准检验其化学成分和力学性能；并应按现行有关标准进行抽查复验和与匹配的焊接材料做焊接试验，不符合要求的钢材不得使用。
3 当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度允许负偏差值的1/2。
4 5 剪力钉(圆柱头焊钉)应符合GB/T10433的规定。
高强度螺栓连接副应符合GB/T1288～GB/T1231的规定。
20.1.3制造厂应对设计文件严格进行工艺性审查。
当需要修改设计时，应取得原设计单位的同意，并应签署设计变更文件。
钢桥的制作和安装应符合设计文件和加工图的要求，并应符合本规范的规定。
1 提交钢桥制造厂的设计文件应包括：1）钢桥主要受力杆件的应力计算表及杆件断面的选定图表。
2）钢桥全部杆件的设计详图、材料明细表、工地螺栓表，制作时应考虑荷载引起的挠度对钉孔的影响。
3）特定的设计、施工及安装说明。
4）安装构件、附属构件的设计图。
- 276 -刚桥2 钢桥加工图由制造厂进行绘制，包括下列各项：1）根据设计文件按杆件编号绘制加工图并编制制造工艺。
2）发送杆件表。
3）厂内试装简图。
4）工地拼装简图。
20.1.4钢桥制造和检验所用的量具、仪器、仪表等应经主管部门授权的法定计量技术机构进行校验，并应按有关规定进行操作。
20.1.5钢桥制造及验收除应符合本规范外，还应符合国家现行的有关强制性的标准之规定。
20.2 钢桥制造20.2.1作样、号料与切割1 作样和号料应根据加工图和工艺要求进行，应预留制作和安装时的焊接收缩余量及切割、刨边和铣平等加工余量。
公路桥涵施工技术规范JTGTF50
公路桥涵施工技术规范JTGTF50公路桥涵施工技术规范JTGTF50是指针对公路桥涵工程施工的技术标准和规范，旨在保障公路桥涵工程施工质量，确保施工过程安全高效。
以下将从规范内容、施工要求等方面进行详细介绍。
一、规范内容JTGTF50规范内容主要包括施工前的准备工作、施工材料要求、施工工艺和方法、施工质量控制等方面。
规范对各个环节都做了详细的规定，要求施工单位按照规范的要求进行操作，确保施工质量。
二、施工要求1. 施工前的准备工作：施工单位在进行公路桥涵工程施工前，应做好施工前的准备工作，包括查看设计图纸、准备施工材料、制定施工计划等。
2. 施工材料要求：规范对公路桥涵工程所使用的各类材料做了具体要求，包括材料的种类、规格、质量等，施工单位应按照规范要求选用符合标准的材料。
3. 施工工艺和方法：规范要求施工单位应根据设计要求确定施工工艺和方法，保证施工过程符合标准，严格按照规范要求操作。
4. 施工质量控制：规范规定了公路桥涵工程施工过程中的质量控制要求，包括施工验收、质量检测、施工记录等方面，施工单位应严格按照规范的要求进行施工质量控制。
三、施工安全在公路桥涵工程施工过程中，安全是首要考虑的因素。
规范要求施工单位应制定施工安全计划，确保施工过程中安全措施得到落实，避免发生安全事故。
四、施工管理规范要求施工单位应建立健全的施工管理制度，包括人员管理、物资管理、质量管理、安全管理等方面，确保施工过程有序进行，保证工程质量。
总之，公路桥涵施工技术规范JTGTF50对公路桥涵工程施工提出了严格的要求，施工单位应严格按照规范的要求进行操作，确保公路桥涵工程施工质量。
希望施工单位能够认真遵守规范，保障公路桥涵工程施工的质量和安全。
公路桥涵施工技术规范JTGTF50-2022-1[5]
![公路桥涵施工技术规范JTGTF50-2022-1[5]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/c12689f50408763231126edb6f1aff00bed5709c.webp)
公路桥涵施工技术规范JTGTF50-2022-1第一章总则第一条本规范的编制依据和适合范围第二条本规范所用术语和定义第三条本规范所用符号和单位第四条本规范所引用的标准和规范第二章组织管理第五条施工组织设计的内容和要求第六条施工现场管理的内容和要求第七条施工人员管理的内容和要求第八条施工设备管理的内容和要求第九条施工材料管理的内容和要求第三章质量控制第十条质量控制体系的建立和执行第十一条质量控制计划的编制和实施第十二条质量控制检测的内容和方法第十三条质量控制记录的内容和保存第十四条质量控制评价的内容和方法第四章安全防护第十五条安全防护体系的建立和执行第十六条安全防护计划的编制和实施第十七条安全防护设施的设置和维护第十八条安全防护检查的内容和方法第十九条安全防护教育的内容和方法第五章环境保护第二十条环境保护体系的建立和执行第二十一条环境保护计划的编制和实施第二十二条环境保护措施的采取和监督第二十三条环境保护检测的内容和方法第二十四条环境保护评价的内容和方法第六章施工方法第二十五条桩基础施工方法及其注意事项桩基础类型及其选择原则桩基础设计及其核算方法桩基础施工工艺及其操作规程桩基础施工质量控制及其检测方法第二十六条桥墩施工方法及其注意事项桥墩类型及其选择原则桥墩设计及其核算方法桥墩施工工艺及其操作规程桥墩施工质量控制及其检测方法第二十七条桥台施工方法及其注意事项桥台类型及其选择原则桥台设计及其核算方法桥台施工工艺及其操作规程桥台施工质量控制及其检测方法第二十八条上部结构施工方法及其注意事项上部结构类型及其选择原则上部结构设计及其核算方法上部结构施工工艺及其操作规程上部结构施工质量控制及其检测方法第二十九条涵洞施工方法及其注意事项涵洞类型及其选择原则涵洞设计及其核算方法涵洞施工工艺及其操作规程涵洞施工质量控制及其检测方法第七章施工检验第三十条施工检验的目的和原则第三十一条施工检验的内容和要求第三十二条施工检验的方法和程序第三十三条施工检验的记录和报告第八章施工验收第三十四条施工验收的目的和原则第三十五条施工验收的内容和要求第三十六条施工验收的方法和程序第三十七条施工验收的记录和报告---附件名称 ---附件编号 ---页数 -----------------公路桥涵施工组织设计表 ---JTGTF50-2022-1-A1 ---2 -------公路桥涵施工质量控制计划表 ---JTGTF50-2022-1-A2 ---3 -------公路桥涵施工安全防护计划表 ---JTGTF50-2022-1-A3 ---2 -------公路桥涵施工环境保护计划表 ---JTGTF50-2022-1-A4 ---2 -------公路桥涵施工质量控制检测记录表 ---JTGTF50-2022-1-A5 ---4 -------公路桥涵施工安全防护检查记录表 ---JTGTF50-2022-1-A6 ---3 -------公路桥涵施工环境保护检测记录表 ---JTGTF50-2022-1-A7 ---3 -------公路桥涵施工质量控制评价报告表 ---JTGTF50-2022-1-A8 ---2 -------公路桥涵施工安全防护评价报告表 ---JTGTF50-2022-1-A9 ---2 -------公路桥涵施工环境保护评价报告表 ---JTGTF50-2022-1-A10 ---2 -------专属名词 ---注释 ---------------桥涵工程 ---指公路上跨越河流、山谷、道路、铁路等障碍物的桥梁和涵洞的工程-------桩基础 ---指将桩体打入地下或者浮筑在水面上，以承受桥墩、桥台等上部结构荷载的基础 -------桥墩 ---指支撑上部结构的竖向构件，普通由柱体和墩台组成-------桥台 ---指位于桥梁两端，支撑上部结构并承受水平推力的构件，普通由台身和挡土墙组成 -------上部结构 ---指承受车辆荷载并传递给下部结构的桥梁部份，普通由梁、板、拱等组成 -------涵洞 ---指用于通水或者通行的管状或者箱状结构，普通由进口、出口、涵身等组成 -------JTG/T F50-2022 ---指交通运输部发布的《公路桥涵施工技术规范》的标准编号 ----难点：桩基础施工过程中遇到地层变化或者障碍物，导致桩体打入难点或者偏离设计位置。
公路桥涵施工技术规范_JTG_TF50-2011
5.3模板施工………………………………………………………………………50
5.4支架施工………………………………………………………………………53
5.5模板、支架的拆除………………………………………………………………55
5.6支架检验………………………………………………………………………56
15砌体………………………………………………………………………………172
15.1一般规定……………………………………………………………………172
15.2材料…………………………………………………………………………170
15.3圬工墩台……………………………………………………………………175
15.4桥涵附属工程………………………………………………………………176
11沉井基础…………………………………………………………………………135
11.1一般规定……………………………………………………………………135
11.2沉井制造……………………………………………………………………135
11.3沉井浮运到位………………………………………………………………138
…139
16.2就地现浇施工………………………………………………………………181
16.3无支架施工…………………………………………………………………186
16.4转体施工……………………………………………………………………190
16.5劲性骨架拱…………………………………………………………………196
16.6钢管混凝土拱………………………………………………………………197
××××出版社

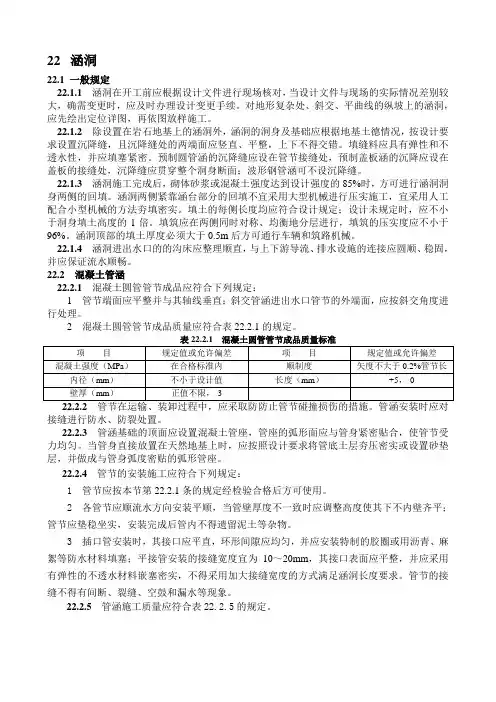

公路桥涵施工技术规范 JTGTF50 201122 涵洞
