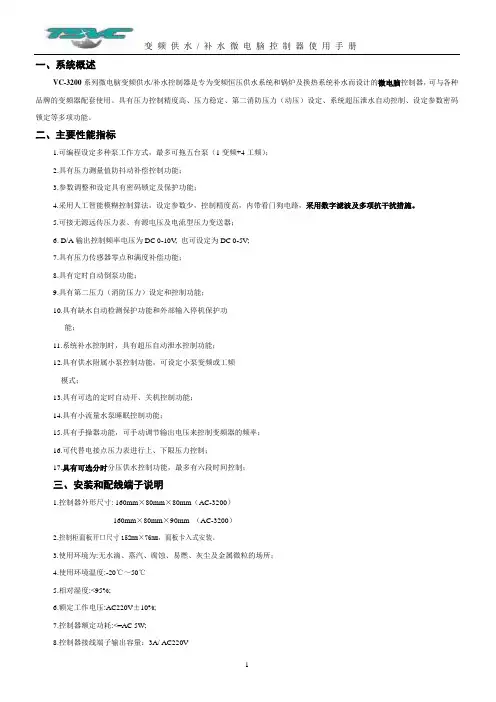

一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器,可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力(动压)设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
二、主要性能指标1.可编程设定多种泵工作方式,最多可拖五台泵(1变频+4工频);2.具有压力测量值防抖动补偿控制功能;3.参数调整和设定具有密码锁定及保护功能;4.采用人工智能模糊控制算法,设定参数少,控制精度高,内带看门狗电路,采用数字滤波及多项抗干扰措施。
5.可接无源远传压力表、有源电压及电流型压力变送器;6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能;8.具有定时自动倒泵功能;9.具有第二压力(消防压力)设定和控制功能;10.具有缺水自动检测保护功能和外部输入停机保护功能;11.系统补水控制时,具有超压自动泄水控制功能;12.具有供水附属小泵控制功能,可设定小泵变频或工频模式;13.具有可选的定时自动开、关机控制功能;14.具有小流量水泵睡眠控制功能;15.具有手操器功能,可手动调节输出电压来控制变频器的频率;16.可代替电接点压力表进行上、下限压力控制;17.具有可选分时分压供水控制功能,最多有六段时间控制;三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm(AC-3200)160mm×80mm×90mm (AC-3200)2.控制柜面板开口尺寸152mm×76mm,面板卡入式安装。
3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所;4.使用环境温度:-20℃~50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量:3A/ AC220V9.面板及配线端子说明:VC-3200型控制器端子接线图VC-3200型控制器接线端子说明:N---AC 220V零线L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----远传压力表高端IN---压力信号输入端(0-5V)GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A ---DC 0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口,SV窗口为设定值显示窗口。
A100系列变频调速器使用手册

7.2 故障报警及对策 ..................................... 80 7.3 常见故障的处理方法 ................................. 82
7.3.1 上电无显示 .................................. 82 7.3.2 变频器运行后电机不运转 ...................... 82
3 安装 ............................................18
3.1 安装环境........................................... 18 3.2 安装方向与空间 ..................................... 18 3.3 变频器的安装尺寸 ................................... 19 3.4 键盘的安装尺寸 ..................................... 23
三井变频恒压供水控制器CPW200使用手册(最新版本)

警告!只有专业的技术人员才允许安装三井变频恒压供水控制器,所有的电气安装和维护工作都必须由专业的电气工程师进行。
警告!控制器是不可以在现场维修的机器,不要试图修理损坏的单元,请与供应商或者当地授权的维修站联系。
警告!不要试图进行本手册中没有涉及的任何测量,器件的更换或其他维修工作,否则将可能导致保修失败,危及正常运行,延长设备停机时间和增加费用等后果。
为确保您的人身、设备以及财产的安全,在使用之前,请您务必阅读本手册,并在以后的搬运、安装、运行、调试与检修过程中遵照执行。
目录产品简介 (3)产品外观及端子定义 (6)系统参数定义及说明 (11)操作说明 (13)系统工作原理 (15)系统故障诊断 (16)运用指南 (18)有限责任 (19)第一章产品简介1.1三井变频恒压供水控制器的特点综合十多年来广大用户的需求,参照最新的标准,采用最新的单片机技术,结合高可靠性的设计,经过多次的更新换代,cpw200具有很高的可靠性和稳定性。
其主要特点概述为以下几点:1,高度简单方便时尚外观,大尺寸液晶,显示信息全面。
丰富而完美的中文提示,使一般的操作人员无需经过复杂的培训,也能对各项操作应用自如,而无需专业工程师对其进行操作,节省时间,操作更轻松。
同时,控制系统可在汉字显示屏上明确显示其工频、变频、转换的运行工况。
2,全液晶参数显示,设定一目了然,可设定供货商服务电话(用户自己设定),方便联系尽快处理故障等相关疑问。
3,故障查询功能能确认最新的报警时间(年、月、日、时、分、秒)及内容,共记录十条故障信息,方便了解控制器运行情况,系统全面状况。
4,维修简单方便独有的系统故障检测、明确的故障部位(中文)提示,使工程人员能清楚地了解故障所在,帮助维修人员检查故障发生的部位和原因,及时快速针对性采取行动。
5,采用双CPU结构设计,功能更强大,设计更合理,运行更稳定。
6,时间日期设定功能,方便记录各种故障情况发生的时间,方便查询复检。
T8变频器说明书

西驰电气
手册版本: V1.6 修订日期: 2018-04-13
-1-
T8 系列变频器使用手册源自目录目录第一章 安全信息及注意事项..................................................................................- 6 1.1 安全事项.......................................................................................................- 6 1.2 注意事项.......................................................................................................- 9 -
第二章 产品信息....................................................................................................- 13 2.1 产品命名与铭牌说明.................................................................................- 13 2.2 变频器结构类型表.....................................................................................- 13 2.3 产品基本技术规格.....................................................................................- 14 2.4 系统外围配线图.........................................................................................- 16 -
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

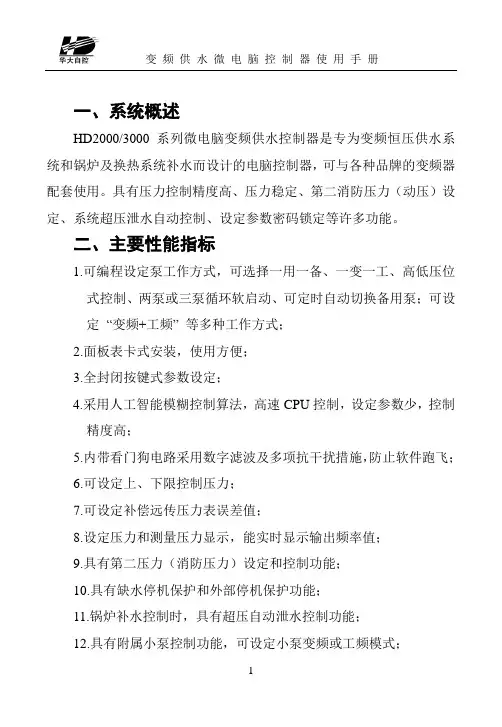

一、系统概述HD2000/3000系列微电脑变频供水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器,可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力(动压)设定、系统超压泄水自动控制、设定参数密码锁定等许多功能。
二、主要性能指标1.可编程设定泵工作方式,可选择一用一备、一变一工、高低压位式控制、两泵或三泵循环软启动、可定时自动切换备用泵;可设定“变频+工频” 等多种工作方式;2.面板表卡式安装,使用方便;3.全封闭按键式参数设定;4.采用人工智能模糊控制算法,高速CPU控制,设定参数少,控制精度高;5.内带看门狗电路采用数字滤波及多项抗干扰措施,防止软件跑飞;6.可设定上、下限控制压力;7.可设定补偿远传压力表误差值;8.设定压力和测量压力显示,能实时显示输出频率值;9.具有第二压力(消防压力)设定和控制功能;10.具有缺水停机保护和外部停机保护功能;11.锅炉补水控制时,具有超压自动泄水控制功能;12.具有附属小泵控制功能,可设定小泵变频或工频模式;13.具有可选的定时自动开关机控制功能;14.具有消防定时巡检控制功能,根据设定的天数对备用泵或消防泵进行定时巡检;三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm(一用一备)160mm×80mm×90mm(三泵循环软启动)2.控制柜面板开口尺寸152mm×76mm,面板卡入式安装。
3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所;4.使用环境温度:-20℃~50℃5.相对温度:20~90RH;6.额定工作电压:AC220V±10%;7.控制器额定功耗:5W;8.控制器接线端子输出容量:3A/ AC220V9.面板及配线端子说明:一用一备型控制器面板示意图一用一备型控制器端子接线图两泵循环软起动型控制器端子接线图接线端子说明:N----AC 220V零线L ---- AC 220V火线P1---1#泵运行触点P2---2#泵运行触点FWD---正转运行CM1---信号公共点1 CM2---信号公共点2 D/A ---DC0-10V输出DI1---第二压力(动压)DI2---停机(缺水)信号GND---压力表低端IN---压力信号输入端V+ ----压力表高端(P1)B1----1#泵变频端子(P2)B2----2#泵变频端子G1--- 1#泵工频端子G2---2#泵工频端子三泵循环软起动型控制器面板示意图三泵循环软起动型控制器端子接线图接线端子说明:N---AC 220V零线L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----压力表高端IN---压力信号输入端GND---压力表低端(信号地) DI2---停机(缺水)信号DI1---第二压力(压力)运行信号D/A ---DC0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板:PV窗口为测量值显示窗口,SV窗口为设定值显示窗口。
"S"键为参数设定键,"▲"和"▼"为两个数字加减键,在参数设定状态,"M"键和""键为参数翻页键;在正常工作状态,""键为显示方式转换键,用来转换显示压力值和输出频率值。
2. 工作状态指示灯三个泵工作状态指示灯P1、P2、P3表示三台泵,当指示灯为绿色时表示对应泵工作在变频方式,当指示灯为红色时,表示对应泵工作在工频方式。
当工作在第二压力(消防压力)状态时,AL指示灯显示绿色;当缺水(停机)端子接通时,AL指示灯显示红色,同时控制器所有输出控制都停止,直到缺水(停机)状态解除,控制器重新开始工作。
OUT为备用指示灯,当控制器处于手动控制状态时,该灯点亮。
3. 参数的设定正常运行状态下,按住"S"键3秒,当显示窗口显示“-.-.- -.-.-”时松开"S"键,进入参数设定状态,此时PV窗口显示参数项P00,SV窗口显示当前参数项的值。
"M"键或""键为参数项翻页键,用来显示不同的设定参数项;按"▲"或"▼"键改变当前参数项的值,改变后的值将被自动存储在仪表的存储器中。
当参数设定完成后,再按一下"S"键,仪表将返回正常工作状态下。
此时如果P00=18,按"▲"和"▼"键将直接改变当前的压力设定值。
在第二压力(消防)开关闭合时,SV显示窗口显示的是第二设定压力。
按"▲"和"▼"键将直接改变当前的第二设定压力值,第二压力也可以在P02中设定。
4. 出厂默认值的设定断电状态下按住”S”键不松手,开机上电,当显示窗口显示“-.-.- -.-.-”时松开"S"键,仪表自动将所有参数设定为出厂默认值。
五、控制器参数列表及出厂默认值项目参数参数说明数据范围出厂默认值参数说明P00 参数密码0-10018此数值为18时,可以对系统参数进行修改,为其余值,则锁定所有参数项。
P01 压力设定值0-2.5Mpa 0.2 第一控制压力或下限压力设定值P02 第二压力设定值0-2.5Mpa 0.30 第二控制压力、消防压力或动压设定值P03 泵工作方式1-1011-1#泵变频,2-2#泵变频,3--一变一工,4-补水泄压,5-开关控制,6-两泵循环,7-三泵循环,8—一变两工,9—一变三工,10—消防二工频P04 变频 工频时间设定0.1-5秒0.2用于两泵或三泵循环软启动时,变频切换为工频的时间设定P05 欠压加泵时间0-250秒20 多泵启动时,欠压启动下台泵的时间P06 超压减泵时间0-250秒15 多泵运行时,超压减泵的时间P07 输出电压选择1-2 1 1---0-10V 2---0-5VP08 输入传感器类型1-2 1 1---0-5V 2--- 1-5V(4-20mA)P09 传感器量程选择0.6, 1.0, 1.6,2.5 MPa1.0 0.6Mpa,1.0MPa,1.6MPa,2.5MpaP10 传感器零点校正0-0.1MPa0.00填入传感器零压时仪表PV窗口显示的数值P11 传感器满度校正0-50%12%满量程的修正百分比(0-50%)P12 定时换泵设定0-1 00---不换泵1—定时换泵(P03=1,2,6,7定时换泵功能有效)P13 定时换泵时间1-100小时12 定时换泵时间设定P14 换泵剩余时间显示1-100小时12显示离换泵还剩多少时间,不能设定。
P15 手动输出频率控制0-50Hz 0手动控制状态时,D/A输出大小受此频率控制P16 增益系数0-10018调节系统跟踪压力误差的速度P17 抑制系数0-10018用于控制系统压力的稳定性P18 D/A输出控制选择0--100---输出频率自动控制1---输出频率手动控制P19 压力测量滤波系数0-20 0补偿压力表指针抖动造成的测量值不稳定,值越大,补偿效果越明显P20 泄压偏差限0-0.1MPa 0.02P03=4时,当测量压力>=(P01+P20)三秒时,控制B2(P2)触点接通,当测量压力<=P01两秒,B2(P2)触点断开P21 上限压力设定值0-2.5Mpa 0.3P03=5时,当测量压力<P01三秒时,B1(P1)接通;当测量压力>=P21两秒,B1(P1)断开;当测量压力>=(P21+P20)两秒,B2(P2)接通,当测量压力<=P21时,B2(P2)断开。
P22 补水泵睡眠频率0-50Hz 0P22=0时无睡眠功能。
P22>0时, 当输出频率5分钟以上仍然<=P22,则将D/A置零,RUN信号断开。
当(P01-测量值)>=0.02时,重新接通RUN信号,启动D/AP23 附属小泵控制0-2 0P23=0 ,无附属小泵。
P23=1且P03=1,2,6,8时,附属小泵变频。
当系统只有一台变频主泵工作,且工作频率<=P24 5分钟后,关闭变频主泵,接通小泵变频接触器(B3继电器),启动小泵变频工作。
当小泵达到50Hz后延时P05秒,压力还达不到设定值,则关闭小泵,重新启动主泵变频工作。
P23=2且P03=1,2,6,8时, 附属小泵工频。
当系统只有一台变频主泵工作,且工作频率<=P24 5分钟后,关闭变频主泵,接通小泵工频接触器(G3),以P01为低压,P21为高压,进行压力控制,如果工频小泵运行P05秒后仍然达不到P01压力值,则关闭工频小泵,启动变频主泵。
P24 附属小泵最低工作频率0-50Hz 10当变频主泵工作频率<=P24时,并且工作5分钟后,切换为附属小泵工作模式P25 缺水保护最小压力0-0.2MPa 0.05系统运行中,当测量压力<=P25,并且运行时间>=P26时,认为系统缺水或泵故障,控制器切断所有输出,PV窗口交替1秒显示故障代码Er1和测量值P26 缺水保护时间0-250(X 5秒)P26=0,无缺水保护功能。
P26>0有缺水保护功能。
参数中每个数值代表5秒钟P27 定时巡检天数0-100天0P27=0时不巡。
P27>0且P03=1,2,3,8,10时巡检功能有效。
巡检工作模式下,B3端子用来接泄压电磁阀,G3端子接报警指示。
P28 每次巡检时间0-20分钟 1 巡检时,每台泵的运行时间P29 最低输出频率0-50Hz 0 用于控制水泵的最低转速P30 备用P31 备用P32 定时开关使能0-1 0 P33=1时,定时开关机功能有效。
L1 第一开机时间时:分(06 :00 )H1 第一关机时间时:分(07 :30 )L2 第二开机时间时:分(11 :00 )H2 第二关机时间时:分(13 :00 )L3 第三开机时间时:分(16 :30 )H3 第三关机时间时:分(19 :30 )P39 系统当前时钟08:30:00时:分:秒(翻到此页时“P39“不显示,只显示当前时间,并不断刷新,按加键更改小时,按减键更改分钟,秒位不改动,改动完成的数据直接存入存储器中),上电初始化时设定为08:30:00六、控制器参数功能详细说明P00----参数修改密码。
