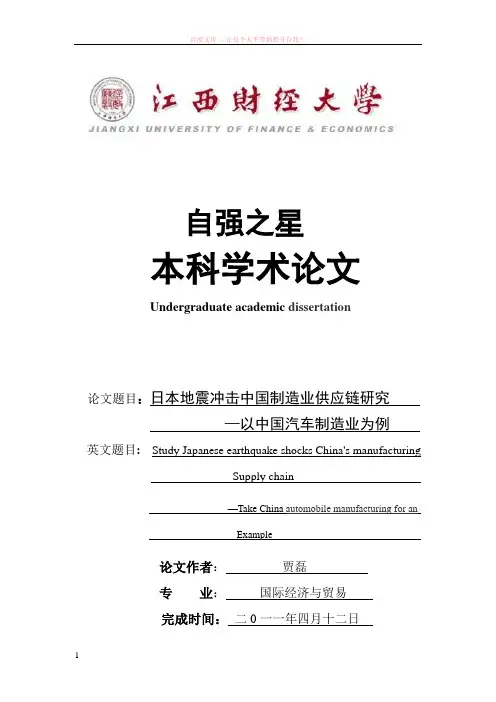

09国贸1班贾磊日本地震冲击中国制造业论文 (1)
百度文库- 让每个人平等地提升自我！自强之星本科学术论文Undergraduate academic dissertation论文题目：日本地震冲击中国制造业供应链研究—以中国汽车制造业为例英文题目: Study Japanese earthquake shocks China's manufacturingSupply chain—Take China automobile manufacturing for anExample论文作者：贾磊专业：国际经济与贸易完成时间：二0一一年四月十二日申请“自强之星”比赛学术论文日本地震冲击中国制造业供应链研究—以中国汽车制造业为例Study Japanese earthquake shocks China's manufacturing supply chain—Take China automobile manufacturing for anexample作者：贾磊学院：国际经贸学院专业：国际经济与贸易专业二0一一年四月十二日制造业是国家的战略性产业，它的高度发达是实现工业化的必备条件，是衡量国家国际竞争力的重要标志，在全球化进程中也是决定一个国家在国际分工中的地位的关键因素。
中国经过改革开放30多年的发展，经济成就令世界瞩目，尤其在制造业方面，已经具备了成为世界制造中心的能力和潜力。
但是，实际上，中国在生产技术，管理水平，劳动生产率，产品附加值以及对核心和关键技术的对外依赖度上与日本等发达国家还存在一定的梯度差异。
2011.3.11的日本地震发生的负面影响逐渐开始显现，其中比较显著的影响就是冲击中国制造业供应链。
从贸易交往来看，中国是日本最大的出口国，但同时日本也是中国最大的进口来源地。
中国尽管是世界上最大的电脑和手机生产国，但这些产品所需元器件的生产却依然是中国工厂力所不能及的。
因为与日本更为靠近的地理位置，中国为全球代工的许多工业产品的核心零部件均来自日本。
产业链上游薄弱之痛——赛迪顾问分析日本地震对中国电子信息产业的影响分析
产业链上游薄弱之痛——赛迪顾问分析日本地震对中国电子信息产业的影响2011年3月11日，日本近海发生9级强震。
此次地震不仅直接影响日本经济复苏的步伐，同时对日本电子信息产业也带来了强烈冲击，日本是全球电子信息产业大国，其产业的兴衰对全球有着巨大影响。
中国是日本的邻国，两国的电子信息产业具有高度的互补性。
日本地震对中国电子信息产业的不同领域也将产生不同程度的影响。
一、日本上游元器件行业概况与其影响(一) 半导体产业1、在全球产业中所处地位日本是目前全球仅次于美国的第二大半导体生产国。
2010年，日本半导体企业销售额合计约为635亿美元，占全球半导体市场2983.2亿美元销售额的21%左右。
2010年全球前20大半导体厂商中，日本企业有5家。
其中、东芝是目前全球仅次于三星的第二大闪存芯片供应商，瑞萨电子是全球最大的MCU供应商，尔必达是全球第四大DRAM存储器厂商。
索尼与松下的产品则主要是为本企业配套的逻辑IC。
目前日本的FLASH存储器产量约占全球的36%，DRAM存储器产量约占全球的14%。
表1 日本主要半导体厂商数据来源：企业财报及相关资料 赛迪顾问整理 2011，032、在日本本土的产能分布情况目前日本半导体芯片生产线在本土分布较广。
其中在地震直接影响的区域（宫崎、岩手、福岛、秋田四县）内，共有18座芯片生产厂，包括12英寸厂1座、8英寸厂7座、6英寸厂7座、5英寸及以下芯片厂3座。
这些芯片厂的合计产能约占日本半导体总产能的20%，占全球总产能的4%左右。
尔必达与东芝的存储器生产基地分别位于广岛与名古屋附近，为日本的南部与中部，离震区较远，受地震的影响相对较小。
图1 日本半导体产业分布图资料来源：赛迪顾问整理 2011，033、在中国的产能分布情况目前日本半导体企业在国内的投资主要集中在封装测试领域。
这些封测企业除南通富士通有相当一部分对外代工业务外，其余均以承接日本母公司的芯片封装测试业务为主。
供应链专题——浅析日本大地震对全球供应链的影响
供应链专题——浅析日本大地震对全球供应链的影响摘要：日本在全球产业链中占举足轻重的地位。
尽管在此次9级强震中，主要制造厂商并未受到毁灭性影响，但由于交通中断，原材料以及成品无法运至机场或港口，这对全球在某些领域须仰仗日本的供应链韧性是一次不小的考验。
分析人士指出，汽车、半导体、电子消费产品、化工产品及钢材等产业成为受影响较大的产业。
日本大地震中的"汽车产业"作为汽车出口巨头——丰田汽车、本田汽车、日产汽车的停产消息不仅对日本，对整个汽车行业是一次巨大考验。
依赖日本汽车厂商供应零部件的部分企业难免要遭殃。
日本三大汽车厂商丰田、本田、日产一共有22家工厂已经关闭。
据慧聪表面处理网小编了解，本田公司位于琦玉、栃木和滨松三地的工厂操作已经停止，生产曲轴和变速箱的零部件工厂被迫关闭；日产公司在日本本土的福岛、枥木、横滨、追滨、座间等5家工厂暂时停止运作；丰田公司暂停震中附近2家车厂和2家零部件厂。
受影响较大的包括今年1月才在宫城县建起的一家新工厂，其主要生产Yaris（即“雅力士”）车型，宫城的一家混合动力汽车电池工厂也暂时停产。
另外，斯巴鲁东家富士重工决定暂停5家工厂的生产。
日本大地震中的"半导体产业"日本东北地区的半导体生产链在这次地震灾害中受损严重。
日本东北部是半导体业上游材料生产链的集中地，地震发生后，占据全球超过五成半导体硅晶圆供应的信越、SUMCO两家日本供应商生产受限，其中信越旗下硅晶圆厂子公司信越半导体的白河工厂已停工。
日本发生的大地震还对数十家半导体工厂的运营造成影响。
侧重于电子工业的市场研究机构IHSiSuppli的分析师莱恩·杰利内克表示，下个季度整个半导体行业都将显露出“强震后遗症”，即便是时间较短的交通中断也有可能会进一步对供应链造成压力。
日本大地震中的"电子消费产业"据统计，2010年日本芯片公司收入约633亿美元，约占全球半导体市场的20.8%。
日本东北地区震灾对中国电子产业贸易的影响
虽然 中 日两 国之 间在 政治领域 存在诸 多分歧 ，但是 两 国作 为最 重要 的 贸易 伙 伴 ，在经 济 领域 的合 作 却极 为 密 切 ，０ ０中 国对 日进 出 口总额 达 ２ ７ ２１ ９ ４亿美 元 ， 占中国对 外 贸易 比重 的 １％左右 。从 中 国方 面来 看 ， ０ 日本 是仅 次于 欧
盟 和美 国 的第三 大 贸易 伙伴 ， 一 大进 口来 源 地 ， 五 大 第 第
出 口目的地 。其 中 ，０ ０年 中国对 日出 口和 进 口分 别 占到 ２１ ７６ ％和 １．７ 从 日本 的统计来 看 ， ． ７ ２ ％。 ６ 中国 已成 为 日本第一 大 出 口市场 ，０ ０日本 对中 国贸易处于 ５ ０亿美 元 的顺产 ２１ ０ 状态 。 在金 融危 机 阴影 未退 ， 欧债危机 突显 ， 贸易保 护主义 新 加剧 的背景下 ，０ １ ３月 １ ２１ 年 １日， 日本东北 地 区发生 里 氏 ９０级 大地震 ， ． 由此 而引发 的强 烈海啸 以及 福 岛核 电站泄漏 等 一系列 问题 ， 给予 了并未 摆脱 经济低 迷 的 日本 经济 又一 次 重创 。此次 的震灾在 严重影 响了 日本经 济恢复 预期 的 同 时， 势必 影响到 中 日两 国的贸易 。 日本东北 地 区震 灾对 日本经 济及相关产 业的影 响 此次受灾 的 日本东 北部地 区 Ｇ Ｐ规模相 对较大 ， Ｄ 占到 口本 总体经济 的 ８ ％左右 。据 日本 政府估计 ， 次 日本大地 此 震所 造成 的直 接 经 济 损 失 达 １ ６～２ ５万 亿 日元 ，远 高 于 １９ ９ ６年的阪 神大地震 。受 此影响 ， 二季度 日本经 济 明显 第 下滑 ，国 内外有关 机构 纷纷 下调 全年 日本 经济增 长预 期 。 根据 内阁府 ２ １ ０ ２年 ２月份 公 布 的统计 数 据 ，０ １ 日本 ２１ 年 经济实 际下滑 ０９ ．％。 日本 的东北 区包括 ， 青森 、 岩手 、 宫城 、 天 、 秋 山形 、 岛 福 等县 。在 产业布局上 ， 北地 区聚集 了汽车 、 东 通讯 、 电子 、 石 化 及钢铁 等产 业 。东北受 灾较 重 的青森 、 手 、 岩 宫城 、 山形 和秋 田各 县 自然资 源相对 富饶 ， 以农 、 、 林 渔业为 主 。除此

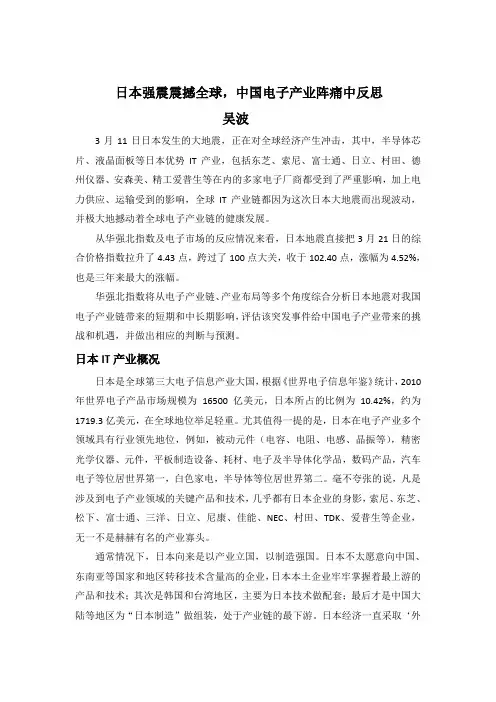

日本强震撼动全球,中国电子产业阵痛中反思
日本强震震撼全球，中国电子产业阵痛中反思吴波3月11日日本发生的大地震，正在对全球经济产生冲击，其中，半导体芯片、液晶面板等日本优势IT产业，包括东芝、索尼、富士通、日立、村田、德州仪器、安森美、精工爱普生等在内的多家电子厂商都受到了严重影响，加上电力供应、运输受到的影响，全球IT产业链都因为这次日本大地震而出现波动，并极大地撼动着全球电子产业链的健康发展。
从华强北指数及电子市场的反应情况来看，日本地震直接把3月21日的综合价格指数拉升了4.43点，跨过了100点大关，收于102.40点，涨幅为4.52%，也是三年来最大的涨幅。
华强北指数将从电子产业链、产业布局等多个角度综合分析日本地震对我国电子产业链带来的短期和中长期影响，评估该突发事件给中国电子产业带来的挑战和机遇，并做出相应的判断与预测。
日本IT产业概况日本是全球第三大电子信息产业大国，根据《世界电子信息年鉴》统计，2010年世界电子产品市场规模为16500亿美元，日本所占的比例为10.42%，约为1719.3亿美元，在全球地位举足轻重。
尤其值得一提的是，日本在电子产业多个领域具有行业领先地位，例如，被动元件（电容、电阻、电感、晶振等），精密光学仪器、元件，平板制造设备、耗材、电子及半导体化学品，数码产品，汽车电子等位居世界第一，白色家电，半导体等位居世界第二。
毫不夸张的说，凡是涉及到电子产业领域的关键产品和技术，几乎都有日本企业的身影，索尼、东芝、松下、富士通、三洋、日立、尼康、佳能、NEC、村田、TDK、爱普生等企业，无一不是赫赫有名的产业寡头。
通常情况下，日本向来是以产业立国，以制造强国。
日本不太愿意向中国、东南亚等国家和地区转移技术含量高的企业，日本本土企业牢牢掌握着最上游的产品和技术；其次是韩国和台湾地区，主要为日本技术做配套；最后才是中国大陆等地区为“日本制造”做组装，处于产业链的最下游。
日本经济一直采取‘外延式’发展战略，依托自身对技术前沿的把控，将劳动密集型或资源密集型商品的生产制造环节转移到发展中国家。
日本强震撼动全球信息产业
另、 和水 的系 统。 气 德州仪器预 计５ 月开始分阶段恢 复该 造线 ，月中旬达到全线生产，ｆ ７ ９］ ｉ 恢复 全部发货 能力。
不足。
日 本芯 片业 占全球 市场的五分之一 ， 苹果 ｉａ ￣＠ 常 如 Ｐｄ
上海信 息化 ２ １年咐 月版 ５９ ０１
产 业 ｍ 聚 ｃ 焦 Ｄ
Ｃ 疗
∞
－１ Ｔ
ｏ
０
Ｃ ∽
依赖日 本厂商 的Ｎ ＮＤ Ａ 闪存。 内研 究人士表 示， 业 中国大 陆 大幅 上升。 进国内很多数码卖场 ， 走 尤其是索尼 、 佳能 、 尼康 等日 本数码产 品柜 台， 销售人员就 开始 打着地震 的幌子大 力
产
业 聚 ∞
ｍ
∞
（ Ｄ
焦
．１ Ｔ ０ ｏ
Ｃ
∞
，
受 损严重。 前索尼无法 估算整体受损情况 ， 目 也无法 估
损工厂何时 能够开始 恢复 运营。 悉 ， 据 索尼在 日 本北 部
县和福岛县有６ 家工 其 中位于宫城县的４ 家工厂 中有３ 于索尼化 学和信息设备集 团 （Ｃ Ｄ） １ Ｓ Ｉ ，家为索尼 白 石半
工 Ｓ Ｉ 生 产Ｉ 卡 （ ｅ ｃ卡 ） 磁带 、 ＣＤ ｃ Ｆｌ ａ 、 ｉ 蓝光 光盘 和其
种部件 。 索尼 白石半导 体工厂生产半 导体激 光头 （ 用于 播放 机 等 ） 福 岛地 区的２ 工厂属 于索尼 能源部 件集 ， 家 Ｅ 产锂离子充电电池 。 此外 ， 本地震 引发的大海啸还冲 日
大地震后日本PCB与基板材料业现况[定]
![大地震后日本PCB与基板材料业现况[定]](https://img.taocdn.com/s3/m/73d624d080eb6294dd886cc2.png)
1. 大地震使部分企业遭受严重损害1.1引言据日本《半导体产业新闻》报道，发生在2011年3月11日的日本大地震使日本PCB业及其基板材料业惨遭很大的损害，特别是日本本土的东北太平洋沿岸、日本福岛核电站事故所受到核辐射影响的地区、避难隔离地区及其周边地区。
而且在地震发生之后，他们在恢复生产中又受到工厂的供水（主要指沿海工厂）、计划限电，原材料供应紧张甚至混乱等困难。
大地震给日本众多企业“留下了前所未有的悲惨残局（引自苏州福田金属有限公司总经理高井政仁先生在211年5月在电子铜箔行业协会年会上的报告语）”。
“311”大地震对日本PCB业及其基板材料业影响严重的地区，主要是宫城县、岩手县、福岛县、茨城县等。
日本许多PCB及其基板材料的生产工厂就聚集这些地区，它们在生产经营上所受到的。
1.2 在茨城县茨城县是日立集团PCB业的重要生产区域。
位于茨城县日立市日立化成公司下馆工厂，是在日本生产FPC的主要工厂之一，并且它还为PCB提供干膜、覆铜板等原材料。
这两类原材料在世界市场上占有一定的比例。
其中所生产的刚性覆铜板2010年销售额达到4.2亿美元,世界排名第8位(Prismark的2011年4月统计数据)。
日立化成还是全球封装基板用有机树脂覆铜板的主要供应商之一。
日立化成公司在茨城县的下馆工厂及五所宫工厂都在地震遭受设施上的损失。
位于日立化成工厂附近的日立电线公司也是世界少有几家生产压延铜箔厂家之一。
在茨城县的JX日矿金属公司是生产PCB用电解铜箔和压延铜箔厂家大型企业。
它的铜箔工厂（白银工厂）地处这次地震的重灾区，工厂设施及部分设备在日本五家最大的铜箔生产企业损失最为严重。
生产PCB用蚀刻液的日本著名ADEKA公司的茨城县鹿岛工厂也同时遭受不小的破坏。
这也造成了不少日本的PCB厂在此种药液上面临一时的短缺。
下面，可以再较详细的叙述一下Nippon Mektron公司（日本メクトロン，NOK，又称为“日本旗胜”）实例，来更深入的了解在此地震后一些日本PCB 厂在生产运行受到的严重影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大地震使日本PCB及其基板材料产业受到严重的冲击
祝大同
在近期出版的日本《半导体产业新闻》报（第1932号）全面、及时地报道了由于“311大地震”日本PCB业遭受严重冲击的情况。
据该报报道，此次日本大地震日本PCB业惨遭很大的损害，特别是日本本土的东北太平洋沿岸、日本福岛核电站事故所受到核辐射影响的地区、避难隔离地区及其周边地区的PCB工厂,在PCB及其原材料的生产方面受到影响更为严重。
各别的工厂在短期内已无法恢复到地震前的正常生产状态。
目前，对日本许多PCB企业生产恢复影响最大的因素，是原材料供应缺乏、混乱，以及当地的计划停电。
在上述的“重灾区”内，有许多覆铜板、铜箔、玻纤布、PCB药品的生产工厂不仅是在地震中遭灾，而且在地震后的恢复生产中又受到计划停电的限制，这造成了整个日本PCB原材料供应出现混乱。
这种局面在2011年4月很难扭转。
他们不得不加大了本企业在海外工厂的生产量。
由于有的覆铜板生产企业所生产产品是占有绝大多数的世界市场比例，这对日本PCB生产就影响更为突出。
例如，日本的三菱瓦斯化学公司所生产的BT 树脂型覆铜板，是目前全世界IC封装基板使用量很大的、最标准的基板材料。
用它所制的封装基板广泛的应用在手机中的CSP封装中。
由于三菱瓦斯化学公司中生产这类覆铜板的主力工厂位于福岛县西乡村，它在海外又没有这类产品的生产基地，因此这给全世界范围的封装基板、手机用CSP的供应体系造成了混乱。
原为三菱瓦斯化学公司下游客户，包括美国大型半导体生产企业及台湾大型封装基板生产企业都纷纷开始寻求其它基板材料生产厂家的低介电常数覆铜板，以此来代替三菱瓦斯化学公司BT树脂型覆铜板去使用。
另外，供应多层PCB 用基板材料的日本其它两个大型企业——松下电工公司、日立化成公司，它们的主力生产覆铜板的工厂——郡山工厂、下馆工厂都在厂房上遭受了地震的破坏，尽管目前已经逐步完成了修复工作，但由于经常遭遇地区性的停电，使得CCL 生产目前仍然处于不正常的境地。
同时他们现在还面临着来自台湾、韩国大型覆
铜板企业的乘机争夺市场的挑战。
在日本的PCB及覆铜板业中使用的铜箔，长期以来绝大多数量是由日本本国铜箔生产厂所提供。
日本的铜箔主要生产厂——古河电工公司和JX日矿金属公司的部分工厂地处这次地震的重灾区内。
现在由于该地区计划停电，使得无法恢复正常生产。
而另外一家日本的大型铜箔生产企业三井金属公司，尽管它的生产铜箔工厂（位于埼玉县上尾工厂）远离重灾区，但是铜箔生产仍受到供电不稳定的影响。
在日本PCB制造企业中，受到地震损害严重的应属大型PCB企业——日本Meiko公司（メイコ公司，2009年PCB销售额7.13亿美元,世界PCB企业排名第13位）。
它的三个主力PCB工厂受到重创。
特别是生产HDI多层板的宫城工厂的PCB设备严重受损。
有些日本PCB企业尽管没有在地震中受到影响，但由于经常的停电，使得生产无法步入正规。
平时PCB工厂使用的基板材料（主要是指半固化片）和电镀等使用的化学药品，都是需要在冷冻室内存储，它的温度控制在±2～3℃。
而工厂的供电条件的不正常，使得这些原材料无法保存，也影响着PCB生产的正常运转。
表1和表2分别为《半导体产业新闻》的记者对日本遭受地震影响的PCB企业、PCB基板材料企业情况的调查。
表1 遭受地震影响的一些日本PCB企业情况
表2 遭受地震影响的一些日本PCB用原材料企业情况
另外，在2011年5月召开的电子铜箔行业协会年会上，苏州福田金属有限公司总经理高井政仁先生在大会上向与会代表们介绍了日本大地震对CCL及铜箔业的冲击情况。
他在报告中讲到：
“2011年3月11日，震级为九级的大地震袭击了东日本，留下了前所未有的悲惨残局。
……作为支撑电子产业的CCL厂家，日本7家中有4家位于东北和北关东，多少都遭遇了灾情，受灾程度较轻的有3家并于2011年3月下旬开始了生产，受灾程度较大的有1家，于4月上旬开工，其开机率为25％，将会在5月前后恢复到震前。
3月下旬开机的2家较大的企业，目前较灾前略有回升，为90％左右。
但是，除了时尚手机以外，并未见有顺当的产品。
未受灾的1家东海，关西2家的开机率也并未见上升很多。
另外，PCB厂家约70％在关东以北，约10％在中部，约20％在关西以西，但在东北有3家大型工厂的PCB厂家，2家工厂因遭遇海啸及核电站事故等缘故工厂停工，开工日期现暂不明了，仅有1家工厂在开工。
”
“对铜箔行业来说受灾之重，日本5家中4家都位于北关东，直接受到了灾害，受灾少也因计划停电而陷入被迫停产的境地。
此夕卜，未受灾的关西1家在震灾后即接到了请求支援的急速增量，｛可是，进入4月以来也渐渐恢复原来的生产状况（5家的开机情况另附说明）。
现在，温度上升，计划停电虽得到了解除，但预计在夏季又将实行25％的限电，苦难还将持续。
因东京电力，火力及水力发电开机的提高，夏季不够部分减少到了900万千瓦，政府推出了各家企业可将自发电的剩余部分用来出售及节电等策略，也有可能在节电的比例上进行减少。
”
高井政仁总经理在报告中还较具体地逐一介绍了日本五大铜箔厂家在此次日本大地震中被损情况（见表3）（原表中的各厂家用英文字母代号表示，笔者根据这五家铜箔企业生产厂所在地的线索，经查找核实后，改为企业实际的名称）。
表3 日本五大铜箔生产企业地震被损情况。
