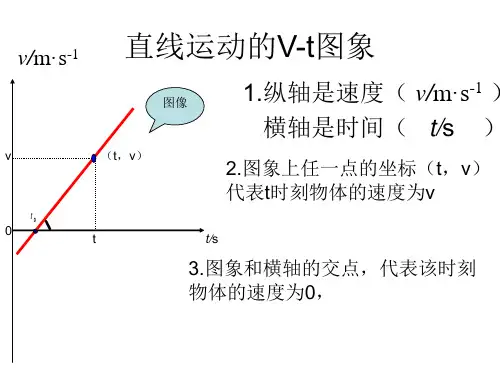

1.纵轴是速度（ v/ຫໍສະໝຸດ ·s-1 ）横轴是时间（ t/s ）
v
（t，v）
2.图象上任一点的坐标（t，v）
代表t时刻物体的速度为v
t0
0
t
t/s
3.图象和横轴的交点，代表该时刻 物体的速度为0，
v/m·s-1 0
1.图像平行于t轴，代表物 t/s 体做匀速直线运动
甲 乙 直线越平坦，物体的加速度越小
5.两个图像相交代表两物体在该 时刻有相同的速度
匀加速直线运动
匀加速直线运动
判
匀加速
定
（a、v同向）
匀
加 匀
v0 ＞0，a ＞0
v0 ＜0，a ＜0
减 的
v0 ＞0，a ＜0
v0 ＜0，a ＞0
方
匀减速
法
（a、v反向）
匀减速直线运动
匀减速直线运动
v/m·s-1
t3
0
t1 t2
t4
t/s
图像和横轴相 交一次，物体 的速度方向就
改变一次
tanα ΔV V2 V1 a Δt t 2 t1
1.图象在t轴的上方V>0代表物
v/m·s-1
体沿正方向运动
v
2.图象在t轴的下方V<0代表
乙
物体沿反方向运动
0
t0 t
t/s 3.图像和横轴相交一次，代 表物体的运动方向改变一次
甲 4.直线的斜率代表物体的加速度：
a a 直线越倾斜，物体的加速度越大
1.v>0代表物体沿正方向做匀速直线运动 (图像在t轴上方)
2.v<0代表物体沿反方向做匀速直线运动 (图像在t轴下方)
高中物理复习 专题强化：运动学图像问题 (2)
√
√D.t3时刻后，运动员训练前做减速运动，训练后做加速运动
考点一 常规图像
根据v－t图像的斜率表示加速度，由题图可知 0～t1时间内，训练后运动员的平均加速度比训 练前的小，故A错误； 根据v－t图像与横轴围成的面积表示位移，由题图可知0～t2时间内， 训练前运动员跑过的距离比训练后的大，故B错误；
考点二 非常规图像
根据位移公式 s＝v0t＋12at2 可知，0～3 s 内 物体的位移为s2＝6×3 m＋12×(－6)×32 m＝ －9 m，即 3 s 末物体位于出发点左侧 9 m 处，故 D 正确。
返回
< 考点三 >
图像间的相互转化
考点三 图像间的相互转化
s－t、v－t、a－t图像描述运动的侧重点和局限性各不相同，故把几种图 像相互转化和结合，能更清晰分析物体的运动，如把s－t、a－t图像转变 为v－t图像，则物体运动规律更直观，v－t图像转化为a－t图像则加速度 和受力情况更清楚。
考点二 非常规图像
例5 (2024·广东深圳市红岭中学月考改编)一质点从t＝0时刻开始沿直 线运动，运动时间为t时，对应的位移为s，规定向右为正方向，其 st－t 图像如图所示，则下列说法正确的是 A.t＝0时，物体的初速度大小为3 m/s B.物体的加速度大小为3 m/s2 C.0～2 s内物体的位移为6 m
考点一 常规图像
a－t 图像与 t 轴所围的面积表示速度变化量，t20～32t0 时间内速度的变 化量为零，因此t20时刻 P 的运动速度与32t0 时刻相同，D 正确。
返回
< 考点二 >
非常规图像
考点二 非常规图像
对于非常规运动图像，可由运动学公式推导出两个物理量间的函数关系，
高一物理--运动学图像(s-t图像、v-t图像、a-t图像)
1.5图像一、s-t图像：（涉及概念：时间与时刻、位置、位移与路程、平均速度与瞬时速度、加速度、斜率）1、如图所示，描述物体各种情况下的运动情况：2、如图所示，描述物体在各个阶段的运动情况：3、如图所示，描述物体在各个阶段的运动情况：4、如图所示，描述物体在各个阶段的运动情况：5、甲、乙两物体的位移随时间变化如图所示，下列说法正确的是（）A、甲乙的运动方向相反；B、3s末甲乙相遇；C、甲的速度比乙的速度大；D、0-3s内甲的位移比乙的位移多3m；5、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲、乙两物体的距离越来越近；B、0-3s内甲、乙的位移相等；C、甲、乙两物体的速度相同；D、取向右为正方向，4s末甲在乙的左边；6、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲比乙提前2s出发；B、0-3s内甲、乙两物体的位移相同；C、甲比乙物体的速度大；D、3s后乙还能追上甲；7、如右图所示为甲、乙两物体相对于同一参考系的x－t图象，下面说法正确的是( ) A．甲、乙两物体的出发点相距xB．甲、乙两物体都做匀速直线运动C．甲物体比乙物体早出发的时间为t1D．甲、乙两物体向同方向运动8、下图是做直线运动的甲、乙两个物体的位移—时间图象，由图象可知( )A．乙开始运动时，两物体相距20 mB．在0～10 s这段时间内，两物体间的距离逐渐增大C．在10～25 s这段时间内，两物体间的距离逐渐变小D．两物体在10 s时相距最远，在25 s时相遇9、如图所示为甲、乙两物体的运动情况，下列说法错误的是（）A、0-3s内甲、乙两物体的位移相同；B、0-3s内甲、乙两物体的平均速度相同；C、乙一直在甲的前面；D、甲、乙都做匀速直线运动；E、3s末甲、乙两物体相遇；10、一汽车先向右做匀速直线运动，运动了3s，位移为10m，然后停下休息了2s后继续做匀速直线运动，经过2s的位移为10m，然后立即返回做匀减速直线运动，经过5s回到出发点，画出该汽车运动的x-t图象。
物理Vt图像全解
1.v>0代表物体沿正方向做匀速直线运动 (图像在t轴上方)
2.v<0代表物体沿反方向做匀速直线运动 (图像在t轴下方)
1.图像是一条倾斜直线,代表物体做匀变 速直线运动
2.直线的斜率等于物体的加速度
v/m·s-1
V2
V
V1
t
0
t1 t2
即：
t/s
tana
3.如何利用v-t图象算物体 的加速度
taαnΔV V2V1 a Δt t2t1
v/m·s-1 直线运动的V-t图象
图像
1.纵轴是速度（ v/m·s-1 ）
横轴是时间（ t/s ）
v
（t，v）
2.图象上任一点的坐标（t，v）
代表t时刻物体的速度为v
t0
0
t
t/s
3.图象和横轴的交点，代表该时刻 物体的速度为0，
v/m·s-1 0
1.图像平行于t轴，代表物 t/s 体做匀速直线运动
匀加速直线运动
匀加速直线运动
判
匀加速
定
（a、v同向）
匀
加 匀
v0 ＞0，a ＞0
v0 ＜0，a ＜0
减 的
v0 ＞0，a ＜0
v0 ＜0，a ＞0
方
匀减速
法
（a、v反向）
匀减速直线运动
Hale Waihona Puke 匀减速直线运动v/m·s-1
t3
0
t1 t2
t4
t/s
图像和横轴相 交一次，物体 的速度方向就
改变一次
1.图象在t轴的上方V>0代表物
v/m·s-1
体沿正方向运动
v
2.图象在t轴的下方V<0代表
高一物理人教版必修一【x—t图像与v—t图像的应用】优质课件
物理·必修 第一册
返回导航 上页 下页
4．(多选)如图所示是一辆汽车做直线运动的x－t图像。对相应的线段所 表示的运动，下列说法正确的是( )
A．AB段表示匀速直线运动 B．BC段发生的位移小于CD段发生的位移 C．CD段运动方向和BC段运动方向相反 D．CD段运动的速度大小小于BC段运动的速度大小
物理·必修 第一册
返回导航 上页 下页
2.如图为两个在同一直线上运动的物体A和B的v－t图像。从图可知( )
A．速度方向相同，加速度方向相反 B．速度方向相反，加速度方向相同 C．速度、加速度方向均相同 D．速度、加速度方向均相反
物理·必修 第一册
返回导航 上页 下页
解析：由题图看出，两个物体的速度均为正值，说明速度方向均沿正方 向，方向相同；v－t图像的斜率表示物体的加速度，斜率的正、负表示加 速度的方向，则知两个物体的加速度方向相反，故A正确。 答案：A
返回导航 上页 下页
解析：0～1 s 内的平均速度 v ＝0＋2 2 m/s＝1 m/s，A 正确；0～2 s 内的位 移大小 x＝1＋2 2×2 m＝3 m，B 错误；0～1 s 内加速度 a1＝ΔΔvt ＝2 m/s2,2～4 s 内加速度 a2＝ΔΔvt′′＝－1 m/s2，C 正确；0～1 s 内的速度与 2～4 s 内的速 度均为正值，方向相同，D 错误。 答案：AC
返回导航 上页 下页
[解析] A、B两物体的速度都是正值，故都沿正方向运动，选项A错误； 前4 s内，A、B图线与时间轴间所围面积不同，所以它们的位移不同，选 项B错误；t＝4 s时，两者纵坐标相等，即速度相同，选项C正确；A物体 的斜率的绝对值小于B物体的斜率的绝对值，则A物体的加速度比B物体 的加速度小，选项D错误。
物理Vt图像全解
1.v>0代表物体沿正方向做匀速直线运动 (图像在t轴上方)
2.v<0代表物体沿反方向做匀速直线运动 (图像在t轴下方)
1.图像是一条倾斜直线,代表物体做匀变 速直线运动
2.直线的斜率等于物体的加速度
v/m·s-1
V2VV1t0t1 t2
即：
t/s
tan a
3.如何利用v-t图象算物体 的加速度
甲 乙 直线越平坦，物体的加速度越小
5.两个图像相交代表两物体在该 时刻有相同的速度
匀加速直线运动
匀加速直线运动
判
匀加速
定
（a、v同向）
匀
加 匀
v0 ＞0，a ＞0
v0 ＜0，a ＜0
减 的
v0 ＞0，a ＜0
v0 ＜0，a ＞0
方
匀减速
法
（a、v反向）
匀减速直线运动
匀减速直线运动
v/m·s-1
tanα ΔV V2 V1 a Δt t 2 t1
1.图象在t轴的上方V>0代表物
v/m·s-1
体沿正方向运动
v
2.图象在t轴的下方V<0代表
乙
物体沿反方向运动
0
t0 t
t/s 3.图像和横轴相交一次，代 表物体的运动方向改变一次
甲 4.直线的斜率代表物体的加速度：
a a 直线越倾斜，物体的加速度越大
t3
0
t1 t2
t4
t/s
图像和横轴相 交一次，物体 的速度方向就
改变一次
v/m·s-1 直线运动的V-t图象
图像
1.纵轴是速度（ v/m·s-1 ）
横轴是时间（ t/s ）
v
（t，v）
人教版高中物理必修一专题08 x-t图像、v-t图像和a-t图像的理解 精讲精练
专题08 典型运动学图像（一）1.路程-时间图像（x t -）图像物体做直线运动，如果在任意时刻的速度都相等，即在任意相等的时间内通过的位移都相等，则物体做的是匀速直线运动。
做匀速直线运动的物体的位移-时间图像是一条倾斜的直线。
如图所示：xtxt1t 1x B①②图1 图2 图1上各点切线斜率tan xk tα∆==∆表示速度v ，即图线的倾斜程度反映物体运动的快慢，其倾斜程度越大，速度越快。
斜率的大小表示做匀速直线运动物体的速度的大小，斜率的正负即为速度的正负。
注 意：（1）x －t 图像不代表物体的运动轨迹，x-t 图像中倾斜直线表示物体做匀速直线运动。
（2）若图像不过原点，有两种情况：①图像在纵轴上截距表示开始计时物体相对于参考点的位移； ②图像在横轴上的截距表示物体过一段时间再从参考点出发。
（3）两图线相交说明两物体相遇，其交点B 的横坐标表示相遇的时刻，纵坐标表示相遇处对参考点的位移。
如上图中，图线①和图线②相交于B 点，表示两物体在t 1时刻相遇，其中x 1表示相遇处对参考点的位移。
（4）图像是倾斜直线表示物体做匀速直线运动，图像是曲线则表示物体做变速运动。
2.速度－时间图像（v-t 图像） （1）图像的物理意义 由于t v a ∆∆=，而v-t 图像中的斜率k=tv∆∆=αtan ，所以αtan =a ，斜率的大小即为加速度的大小，斜率的正负即为加速度的正负。
（2）匀速直线运动的v －t 图像匀速直线运动的速度v 是恒定的，不随时间发生变化，所以v －t 图像是一条与横轴平行的直线。
（3）变速直线运动的v －t 图像在变速直线运动中，如果在任意相等的时间内速度的改变都相等，这种运动叫匀变速直线运动，它的v －t 图像是一条倾斜直线，如图所示，A 表示匀加速直线运动的v －t 图像，B 表示匀减速直线运动的图像。
vt（4）v －t 图像的应用（1）可求出任一时刻的速度。
（2）可求出达到某一速度所需的时间。
s-t图像与v-t图像的区别
v-t图和s-t图比较v-t图s-t图表示质点运动速度与时间的关系表示质点运动位移与时间的关系v、1jvo‘ / a J〔 / aKz aO・t tO.td d图线a: 图线a:图线b: 图线b:图线C：图线C：图线d: 图线d:题型:1. ____________________________________________ 如图1为v-t图像，A描述的是 ___________ 运动；B 描述的是__________________________________________ 运动;C描述的是______ 运动。
图中A、B的斜率为_______ （“正”或）'负表示物体作 _____ 运动；C的斜率图线与横轴t所围的面积表示物体运动的______________ ，s-t 、v-t 图像为_____ （“正”或“负表示C作______ 运动。
A的加速度“大于”“等于”或“小沁的加速度。
C2. 如图2为s-t图像，A描述的是 _____________________ 运动；B描述的是 _____________________________运动；C描述的是______________________________ 运动。
图中A、B的斜率为 _____________ (“正”或“负”表示物体向________ 运动；C的斜率为______ ( “正”或)'负表示C向 _______ 运动。
A的速度 _____( “大于”“等于”或“/」小于B的速度。
3. 如图3所示，是A、B两运动物体的s —t图像，由图像分析A图像与S轴交点表示： __________________ ，A、B两图像与t轴交点表示： ______________________________ ，A、B两图像交点P表示：________________ ，A、B两物体分别作什么运动？________________________________________ 。
