管道离心泵安装及操作
泵类通用操作规程
泵类通用操作规程一、离心泵操作规程 (2)二、磁力驱动泵操作规程 (4)三、屏蔽泵操作规程 (6)四、潜水泵操作规程 (8)五、真空泵操作规程 (9)六、柱塞泵操作规程 (10)七、螺杆泵操作规程 (11)八、隔膜计量泵操作规程 (13)一、离心泵操作规程1、启动前准备工作：1）检查离心泵与电机是否完好备用，轴承润滑油脂是否符合要求，油表油位是否合适，各部位的螺丝是否松动，缺少，盘泵3-5圈，看转动是否灵活自如，泵内是否有杂音，检查联轴器是否有偏磨，是否紧固。
2）启动泵前检查各阀门：泵进口阀门是否全部打开，平衡管阀门、平衡管压力阀门是否打开，将泵轴承、盘根盒的冷却水阀门打开，并控制好流量，检查出口阀门是否关闭，打开泵出口放空阀门，将泵内空气放空，随后立即关闭。
2、启动操作：1)启动前操作工、电工必须联系配合好，并让其他人员注意安全，以免发生危险。
2)按下启动按钮，注意电流变化。
3)观察泵压升至最大压力时的情况，将出口阀门慢慢打开，保持泵压平稳。
4)启动后，必须按照听、看、摸、想、闻的方法，对机泵进行全面检查，如发现异常情况，立即停泵检查并排除。
3、倒泵操作：1）按启动前的检查和启动操作步骤启动备用泵。
2）待备用泵启动后，慢关应停泵阀门，同时慢开备用泵出口阀门，使干线压力波动控制在规定范围以内，按要求停应停阀门。
4、停泵操作：1）将泵出口阀门慢慢关闭。
2）注意干线压力，保持干压稳定。
3）按停止按钮停泵。
6、巡检时应注意事项：1）检查泵供液情况。
2）检查润滑情况，看润滑油液面是否合适。
3）检查冷却水情况，水压要求在规定范围内。
4）检查调整盘根漏失、漏失量是否在规定范围内，盘根盒的温度不得超过70℃。
5）各仪表指示是否正常。
6）检查各部管路阀门是否有漏失现象，特别注意吸入管路不准进气，以免影响泵正常工作。
7）滑动轴承不得超过70℃，滚动轴承温度不得超过80℃。
8）检查机泵振动不超过标准。
注：离心泵又分为GC型卧式多级锅炉给水泵，D、DG型卧式多级离心泵，ISGB 型便拆式管道离心泵，S、SH型中开式单级双吸离心泵，SOW型卧式中开蜗壳式双吸离心泵，CHLF型轻型段式不锈钢多级离心泵，CHL型不锈钢轻型多级离心泵，QDLF系列轻型不锈钢立式多级离心泵，DL系列立式多级离心泵，D型卧式多级离心泵，TSWA型卧式多级离心泵，ISG型立式管道离心泵，ISW型卧式管道离心泵等多种泵。
管道离心泵操作规程标准
管道离心泵操作规程标准一、设备准备与检查1.确认泵的型号、规格及使用范围符合设计要求。
2.检查泵的各部件是否完好，有无松动、渗漏等现象。
3.检查泵的电源线路是否完好，开关是否灵活可靠。
4.检查泵的吸入和排出管道是否畅通，管道连接是否牢固。
5.对泵进行外观检查，确保无破损、锈蚀等现象。
二、安装与调试1.根据设计要求，将泵安装在基础上，并确保稳固。
2.连接吸入和排出管道，确保管道连接牢固，不漏气。
3.加入适量的润滑油，检查泵的润滑系统是否正常。
4.通电启动泵，检查泵的旋转方向是否正确。
5.逐渐调整泵的流量和压力，直至达到设计要求。
三、启动与运行1.确认泵的旋转方向正确，无异常声音。
2.缓慢开启泵的吸入阀门，使泵内充满液体。
3.通电启动泵，检查泵的运转是否正常。
4.逐渐调节泵的流量和压力，以达到设计要求。
5.定期检查泵的轴承温度和电机温度，确保不超过规定值。
6.做好泵的运行记录，包括流量、压力、温度等参数。
四、维护与保养1.定期检查泵的轴承、密封件等部件，确保完好无损。
2.定期更换润滑油，保持润滑系统清洁。
3.定期检查泵的吸入和排出管道，确保无堵塞、泄漏等现象。
4.保持泵的外观清洁，防止锈蚀和损坏。
5.对泵进行定期维护保养，延长其使用寿命。
五、停机与检修1.停机前，逐渐关闭泵的吸入阀门，切断电源。
2.待泵完全停止运转后，进行外部清洁和维护。
3.根据实际情况，进行检修和更换损坏部件。
4.对泵进行全面检查，确保其性能良好。
ISW卧式管道离心泵使用指南
ISW卧式管道离心泵使用指南ISW卧式管道离心泵安装注意事项：1.安装的基座表面必须平整、清洁并能承受相应的载荷;2.在需要固定的地方要使用地脚螺栓;3.对于垂直安装的管道离心泵，地脚螺栓必须有足够的强度;4.如果垂直安装管道离心泵，电机必须位于水泵上方;5.当固定在墙上时，要注意找正对中。
ISW卧式管道离心泵的起动、运转与停止1.泵起动前应将泵内灌满加足输送的液体，严禁无液起动。
2.关闭出口阀门，接通电源后马上检查泵的转向必须按泵的转向箭头一致，严禁逆向运转。
3.泵起动后达到正常转速时，再逐渐打开出口阀门，并调节到所需要的工况投入运行。
在吐出管路上的阀门关闭情况下，泵连续工作的时间不能超过3分钟。
4.停机时应先将出口的阀门关闭，然后再切断电源。
ISW卧式管道离心泵常见故障排除1. 泵的安装是否合理，对泵的正常运行与使用寿命有极其重要的影响，故安装和校正必须仔细进行。
2．对照安装尺寸预埋好底脚螺栓，做好混凝土基础工作。
3．待基础水泥凝固后，将泵安装基础上，应用水平仪检查泵和电机轴的水平情况，如不水平，应用垫铁调正直至水平，调妥后拧紧底脚螺母。
4．检查泵的转动部件是否有卡住擦碰现象,应严格检查泵轴与电机的同轴度,可用薄片调整使其同心,最后用手转动联轴器,转动轻松均匀无擦碰现象则为正常。
5．泵的吸入和吐出管路应有各自的支架，不允许管路的重量直接由泵来承受，以免把泵压坏。
6．泵的安装位置高于液面（在泵的吸程允许范围内）时，应在吸入管路端部安装上底阀，并在排出管路上设置灌液螺孔或阀门，供泵起动前灌液之用；泵的安装位置低于液面时，应在吸入管路上按装控制阀门和过滤装置，以防止杂物吸入泵内，过滤面积应大于管路面积的3-4倍。
7．扬程高的泵在出口流量控制阀门的外端管路上还应安装逆止阀，以防止突然停机时的水锤破坏。
8．必须保证泵的安装高度符合泵的汽蚀余量，并考虑管路损失及介质温度。
ISW卧式管道离心泵维修与保养1．定期检查泵和电机，更换易损零件。
离心泵安装方法和注意事项
离心泵安装方法和注意事项离心泵是一种流体传动机械，广泛应用于工农业生产、市政供水、石油、化工、电力等领域。
正确的安装离心泵是确保其正常运行的重要保证，下面将详细介绍离心泵的安装方法和注意事项。
一、离心泵安装方法：1.确定泵房位置：泵房应根据工作需要合理选址，远离有毒气体、易燃物质等危险因素。
同时，还要考虑到泵的进出水管道的布置和方便的维修空间。
2.安装基础：泵的基础应根据具体情况进行设计，一般要求基础坚固、水平、稳定，并且有足够的承重能力。
在基础上放平硬木板或分体托板，以防止泵底与混凝土直接接触，减少振动和噪音。
3.进出水管道的连接：根据泵的进出水口尺寸，选择合适的弯头、法兰等管件。
管道连接应牢固可靠，且与泵的进出水口紧密配合，防止漏水或渗漏。
4.安装电动机：根据泵选型时确定的电动机功率和电源要求，选择合适的电动机。
安装时要确保电动机与泵轴相同轴线，并且通过轴套或弹性套进行连接。
5.将泵放入位：将泵放入安装基础上，用水平仪调整泵的水平度，通过调整螺栓实现平稳固定。
6.检查和调整：安装完成后，要检查泵的各个部件是否牢固可靠，且泵的旋转部分是否灵活顺畅。
根据实际情况调整泵的进出水管道和电动机位置。
7.接通电源：经过以上步骤后，可以接通电源，启动泵进行试运行，检查是否有异常声音、振动等情况。
二、离心泵安装注意事项：1.密封系统：泵的密封系统是防止泵体渗漏的重要部分，安装时要确保密封件完好，紧固件牢固。
根据介质特性选择合适的密封方式。
2.进出水管道：管道连接处应严密，防止泄漏。
泵的进水管道应设有过滤器，以防止杂质进入泵腔。
3.泵的进出水口：泵的进水口应设置在水源附近，以减小进水管道的阻力。
出水口应设有止回阀，以防止返流。
4.电动机：如果电动机靠近泵，则应注意电动机的噪音和振动是否会对泵的运行产生不良影响。
电动机的接线应符合电气安全规范。
5.地基设计：泵的地基应具有足够的强度和稳定性，避免因振动引起的破坏。

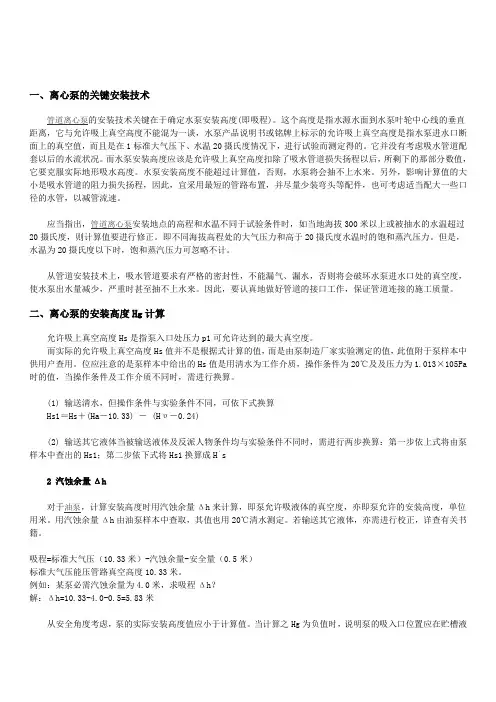

离心泵的安装技术间隙标准
一、离心泵的关键安装技术管道离心泵的安装技术关键在于确定水泵安装高度(即吸程)。
这个高度是指水源水面到水泵叶轮中心线的垂直距离，它与允许吸上真空高度不能混为一谈，水泵产品说明书或铭牌上标示的允许吸上真空高度是指水泵进水口断面上的真空值，而且是在1标准大气压下、水温20摄氏度情况下，进行试验而测定得的。
它并没有考虑吸水管道配套以后的水流状况。
而水泵安装高度应该是允许吸上真空高度扣除了吸水管道损失扬程以后，所剩下的那部分数值，它要克服实际地形吸水高度。
水泵安装高度不能超过计算值，否则，水泵将会抽不上水来。
另外，影响计算值的大小是吸水管道的阻力损失扬程，因此，宜采用最短的管路布置，并尽量少装弯头等配件，也可考虑适当配大一些口径的水管，以减管流速。
应当指出，管道离心泵安装地点的高程和水温不同于试验条件时，如当地海拔300米以上或被抽水的水温超过20摄氏度，则计算值要进行修正。
即不同海拔高程处的大气压力和高于20摄氏度水温时的饱和蒸汽压力。
但是，水温为20摄氏度以下时，饱和蒸汽压力可忽略不计。
从管道安装技术上，吸水管道要求有严格的密封性，不能漏气、漏水，否则将会破坏水泵进水口处的真空度，使水泵出水量减少，严重时甚至抽不上水来。
因此，要认真地做好管道的接口工作，保证管道连接的施工质量。
二、离心泵的安装高度Hg计算允许吸上真空高度Hs是指泵入口处压力p1可允许达到的最大真空度。
而实际的允许吸上真空高度Hs值并不是根据式计算的值，而是由泵制造厂家实验测定的值，此值附于泵样本中供用户查用。
位应注意的是泵样本中给出的Hs值是用清水为工作介质，操作条件为20℃及及压力为1.013×105Pa 时的值，当操作条件及工作介质不同时，需进行换算。
(1) 输送清水，但操作条件与实验条件不同，可依下式换算Hs1＝Hs＋(Ha－10.33) －(Hυ－0.24)(2) 输送其它液体当被输送液体及反派人物条件均与实验条件不同时，需进行两步换算：第一步依上式将由泵样本中查出的Hs1；第二步依下式将Hs1换算成H΄s2 汽蚀余量Δh对于油泵，计算安装高度时用汽蚀余量Δh来计算，即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。

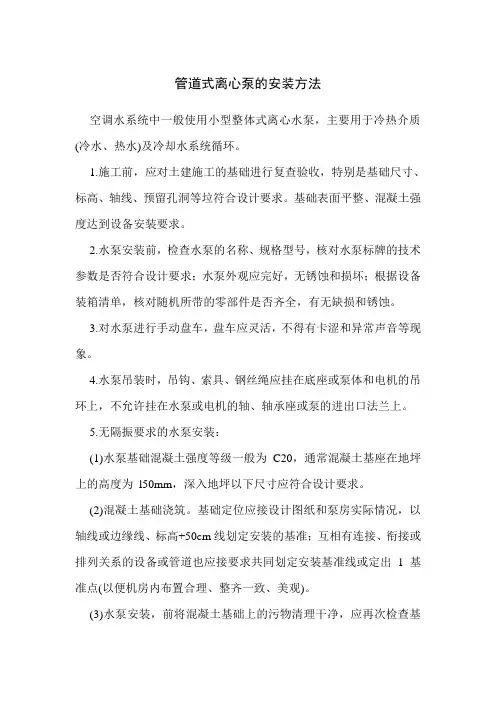

管道式离心泵的安装方法
管道式离心泵的安装方法空调水系统中一般使用小型整体式离心水泵，主要用于冷热介质(冷水、热水)及冷却水系统循环。
1.施工前，应对土建施工的基础进行复查验收，特别是基础尺寸、标高、轴线、预留孔洞等垃符合设计要求。
基础表面平整、混凝土强度达到设备安装要求。
2.水泵安装前，检查水泵的名称、规格型号，核对水泵标牌的技术参数是否符合设计要求；水泵外观应完好，无锈蚀和损坏；根据设备装箱清单，核对随机所带的零部件是否齐全，有无缺损和锈蚀。
3.对水泵进行手动盘车，盘车应灵活，不得有卡涩和异常声音等现象。
4.水泵吊装时，吊钩、索具、钢丝绳应挂在底座或泵体和电机的吊环上，不允许挂在水泵或电机的轴、轴承座或泵的进出口法兰上。
5.无隔振要求的水泵安装：(1)水泵基础混凝土强度等级一般为C20，通常混凝土基座在地坪上的高度为l50mm，深入地坪以下尺寸应符合设计要求。
(2)混凝土基础浇筑。
基础定位应接设计图纸和泵房实际情况，以轴线或边缘线、标高+50cm线划定安装的基准；互相有连接、衔接或排列关系的设备或管道也应接要求共同划定安装基准线或定出1基准点(以便机房内布置合理、整齐一致、美观)。
(3)水泵安装，前将混凝土基础上的污物清理干净，应再次检查基础尺寸、位置、标高等是杏符合设计要求；核对水泵底座尺寸与混凝土基础尺寸、底座地脚螺栓孔与基础地脚螺栓预留孔尺寸、位置是否一致；基础平面的水平度是否符合有关规范的要求。
(4)吊装水泵就位于基础上，装上地脚螺栓，用平(斜)垫铁找平、找正后将螺母拧上，进行二次灌浆，(灌浆混凝土的强度等级不低于C25)。
(5)地脚螺栓安装应垂直，螺栓任一部位和孔壁的距离大于l5mm，底端不得碰孔底。
螺栓上的油污和氧化皮要清除干净，螺纹部位应涂少：墓油脂。
螺母与垫圈、垫圈与底座接触要紧密，待混凝土的强度达到75%以上时拧紧螺母(需露出3~5个螺距)，各螺母的紧固力应相同。
(6)每个地脚螺栓旁要有一组垫铁，每一组垫铁组不应超过3块，每组垫铁均要压紧，水泵调平后垫铁相互间要焊牢。
立式管道离心泵安全操作及保养规程
立式管道离心泵安全操作及保养规程立式管道离心泵是一种常见的水泵设备，广泛应用于水处理、供水系统、污水处理等领域。
在使用过程中，必须遵守以下安全操作及保养规程，确保设备的正常工作和操作人员的生命财产安全。
安全操作规程1. 设备安装前的准备工作•通风要良好。
操作室内空气温度应在-5℃至40℃之间，相对湿度不超过85%。
•地面平整牢固，设备稳固牢固。
混凝土地面表层须平滑牢固，设备的基础要采用防震措施，以避免地震时产生的水平位移影响设备工作。
•电源和接地。
应有一完整的接地线，外壳与接地电阻小于4欧和，开关、配电盘等设施须设置在操作人员可触及距离内。
•泵与管道连接。
安装前，应检查管道与泵之间的连接是否牢固，气密性是否好。
在安装连接过程中应防止进入杂质，避免压力过高，开泵时要保持管道内无空气。
2. 设备操作注意事项•启动前必须检查有无杂物。
启动前须打开泵前过滤器盖，清除过滤器，保证管路中没有杂物。
•泵的启动与停止。
启动前要确认泵是在关闭状态，手动旋转轴，观察泵的运转方向是否与标牌的箭头方向相同，然后再启动开关。
停用泵时，先切断电源或停止发动机，待泵停止运转后再排空管道内的液体。
•当泵长时间不使用时，应将其内部液体排空，保持泵的清洁和干燥状态，防止泵内生锈和磨损。
•操作时必须保证密封性和润滑性。
直立式离心泵要求往内部填充清洁液体，污水泵的密封性要求很高，在使用时应定期检查轴封和机械密封情况。
润滑油要按规定添加，检查油量是否充足，油质是否新鲜。
•操作人员必须熟悉地图和热负载。
在启动泵之前，操作人员必须熟悉并理解管道系统地图，并考虑热负载。
3. 安全保护措施•操作时，要远离旋转部件。
禁止猛弯曲和暴力拉扯电缆与管道。
禁止操作人员从旋转部分闪电快速移动。
•清洗设备时，要切断电源或停止发动机。
•高处作业等危险作业时，操作人员必须佩戴符合标准的安全带、头盔等安全防护设备。
•操作人员必须熟知和遵守操作规程、警告标志和安全指示牌的要求。
管道离心泵
管道离心泵管道离心泵是供输送清水及物理化学性质仿佛于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套目录基本故障分析与排出卧式泵安装注意应用分类性能曲线工作原理过流部件构造构成基本故障分析与排出管道离心泵供输送清水及物理化学性质仿佛于清水的其他液体（不含固体颗粒），适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，是无污染水源输送的理想设备。
故障产生原因排出方法1．泵壳内有空气，灌泵工作没做好2．吸水管路及填料有漏气3．水泵转向不对启动后管道离心泵不出水或1．连续灌水或抽气2．堵塞漏气，适当压紧填料3．对换一对接线，更改转向4．检查电路，电压是否太低5．揭开泵盖，清除杂物6．清除杂物或修理7．核算吸水高度，必要时降低安装高度8．更换磨损零件9．加大吸水口淹没深度或实行防止措施10．拆下清通4．水泵转速太低5．叶轮进水口及流道堵塞6．底阀堵塞或漏水7．吸水井水位下降，水泵安装高度太大8．减漏环及叶轮磨损9．水面产生漩涡，空气带入泵内10．水封管堵塞出水不足1．填料压得太死，泵轴弯曲，轴承磨损2．多级泵中平衡孔堵塞或回水管堵管道离心泵开1．松一点压盖，矫直泵轴，更换轴承2．清除杂物，疏通回水管路3．调整靠背轮间隙4．检查电路，向电力部门反映情况5．更换电动机，提高功率6．关水出水闸阀塞3．靠背轮间隙太小，运行中二轴相顶4．电压太低5．实际液体的密度宏大于设计液体的密度6．流量太大，超过使用范围很多1．地脚螺栓松动或没填实2．安装不良，联轴器不同心或泵轴弯曲启不动或启动后轴功率过大1．拧紧并填实地脚螺栓2．找正联轴器不同心度，矫直或换油3．降低吸水高度，削减水头损失4．更换轴承5．加固基础6．检查咬住部位管道离心泵机3．水泵产生气蚀4．轴承损坏或磨损5．基础松软6．泵内有严重摩擦组振动和噪音7．出水管存留空气7．在存留空气处，安装排气阀1．轴承损坏2．轴承缺油或油太多（使用黄油时）3．油质不良，不干净轴承发热4．轴弯曲或联轴承器没找正5．滑动轴承的甩油环不起作用6．叶轮平衡孔堵塞，使泵轴向力不能平衡7．多级泵平衡轴向力装置失去作用1．转速高于额定转速2．水泵流量过大，扬程低电动机过载3．电动机或水泵发生机械损坏1．填料压得太紧2．填料环装的位置不对填料处发热，漏渗水过少或没有3．水封管堵塞4．填料盒与轴不同心1．更换轴承2．按规定油面加油，去掉多余黄油3．更换合格润滑油4．矫直或更换泵油，找正联轴器5．放正油环位置或更换油环6．清除平衡孔上堵塞的杂物7．检查回水管是否堵塞，联轴器是否相碰，平衡盘是否损坏1．检查电路及电动机2．关小闸阀3．检查电动机及水泵1．调整松紧度，使滴水呈滴状连续渗出2．调整填料环位置，使它正好对准水封管管口3．疏通水封管4．检修，改正不同心地方卧式泵简介ISW系列卧式管道离心泵，是在汲取国内外同类产品先进技术的基础上，采纳国内通用离心泵之性能参数，自行研制开发的新一代节能、环保卧式离心泵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道离心泵安装及操作
要使用管道离心泵，就必须知道管道离心泵的工作原理以及与其他泵相比有哪些优点，这样在选择管道离心泵的时候就能够做到胸有成竹了。
一般来说，管道离心泵拥有管道离心泵的工作原理，在细节上又有自己的特点。
一、管道离心泵的工作原理
离心泵所以能把水送出去是由于离心力的作用。
水泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。
水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。
这样循环不已，就可以实现连续抽水。
在此值得一提的是：离心泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏(简称：气蚀)造成设备事故。
二、管道离心泵的优点
运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际一流品质;配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
三、型管道离心泵产品特点:
1、运行平稳：泵轴的绝对同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。
2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
3、噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。
4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。
5、维修方便：更换密封、轴承、简易方便。
6、占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
7、清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市供水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
8、R热水泵广泛适用于:冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，R型使用温度T≤120℃。
9、H化工泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。
10、B管道油泵，供输送汽油、煤油、柴油等油类产品或易燃、晚爆液体，被输送介质温度为-20℃～+120℃。
