投影机安装尺寸计算方法
投影机和幕布安装尺寸
投影安装距离：奥突玛：200寸：8.1米— 9.7米投影机上下高度必须在投影幕范围内150寸：6.1米— 7.2米投影机上下高度必须在投影幕范围内120寸：4.7米—5.2米100寸：3.9米—4.3米爱普生：（KTV、餐包、夜总会）100寸：3.2米—3.8米三菱投影：100寸：3.6米—4.0米投影幕开槽尺寸100人会议室（120寸）开槽尺寸：2800cm（长）X 20cm(宽) X 20cm（深）50人会议室（100寸）开槽尺寸：2400cm（长）X 20cm(宽) X 20cm（深）宴会厅（200寸）投影幕开槽尺寸：4400cm（长）X 20cm(宽) X 20cm（深）投影幕尺寸72寸：1.5米（长）X1.2米（高）86寸：1.72米（长）X1.3米（高）100寸：2米（长）X 1.5米（高）120寸：2.4米（长）X 1.8米（高）150寸：3米（长）X 2.2米（高）200寸： 4米（长）X 3米（高）电动幕圆筒尺寸：直径：15cm左右投影幕尺寸规格详情平时我们说所的100寸投影幕，是指对角线长度为100英寸的投影幕，但是实际使用时，我们需要把他转换成长宽，而且单位也要换成厘米,1英寸=2.54厘米16 ：9:长=对角线 X 0.8716宽=对角线 X 0.4903例：100寸幕,长=100 X 0.8716 = 87.16英寸 = 87.16 X 2.54 = 221.39 (cm)宽=100 X 0.4903 = 49.03英寸 = 49.03 X 2.54 = 124.54 (cm)4 ：3：长=对角线 X 0.8宽=对角线 X 0.6例：100寸幕,长=100 X 0.8 = 80英寸 = 80 X 2.54 = 203.2 (cm)宽=100 X 0.6 = 60英寸 = 60 X 2.54 = 152.4 (cm)另一种，通过测量长宽计算投影幕的尺寸:4:3屏幕尺寸（英寸）＝〔屏幕宽度（米）×5/4〕×100/2.5416:9屏幕尺寸（英寸）＝〔屏幕宽度（米）×18.257/16〕×100/2.54 下面列出常见尺寸的长宽（尺寸inch=宽mm*长mm），小数点后面的省略4 ：345"x60"（75"） = 1160x153050"x67"（84"） = 1300x171060"X80"（100"） = 1540x203072"X96"（120"） = 1850x244081"X108"（135"） = 2080x274090"X120"（150"） = 2310x3050108"X144"（180"）= 2770x3660120"X160"（200"）= 3080x406516 ： 941"X72"（82"） = 1591x183045"X80"（92"） = 1702x203049"X87"（100"） = 1798x221059"X105"（120"） = 2051。

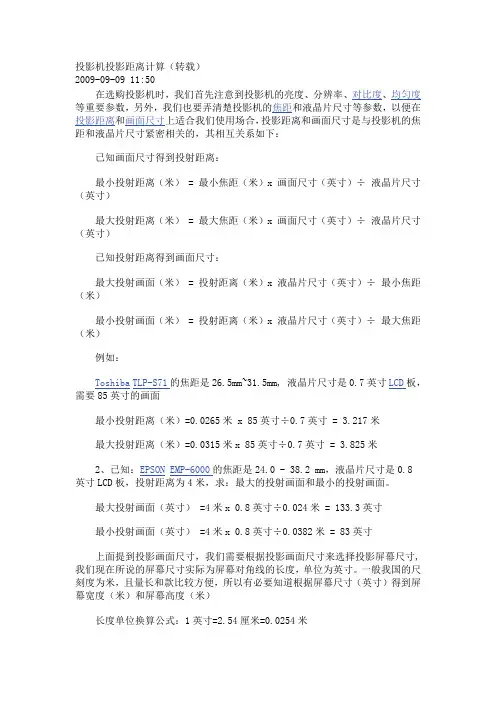

投影机投影距离计算
投影机投影距离计算（转载）2009-09-09 11:50在选购投影机时，我们首先注意到投影机的亮度、分辨率、对比度、均匀度等重要参数，另外，我们也要弄清楚投影机的焦距和液晶片尺寸等参数，以便在投影距离和画面尺寸上适合我们使用场合，投影距离和画面尺寸是与投影机的焦距和液晶片尺寸紧密相关的，其相互关系如下：已知画面尺寸得到投射距离：最小投射距离（米） = 最小焦距（米）x 画面尺寸（英寸）÷ 液晶片尺寸（英寸）最大投射距离（米） = 最大焦距（米）x 画面尺寸（英寸）÷ 液晶片尺寸（英寸）已知投射距离得到画面尺寸：最大投射画面（米） = 投射距离（米）x 液晶片尺寸（英寸）÷ 最小焦距（米）最小投射画面（米） = 投射距离（米）x 液晶片尺寸（英寸）÷ 最大焦距（米）例如：Toshiba TLP-S71的焦距是26.5mm~31.5mm, 液晶片尺寸是0.7英寸LCD板，需要85英寸的画面最小投射距离（米）=0.0265米 x 85英寸÷0.7英寸 = 3.217米最大投射距离（米）=0.0315米x 85英寸÷0.7英寸 = 3.825米2、已知：EPSON EMP-6000的焦距是24.0 - 38.2 mm，液晶片尺寸是0.8英寸LCD板，投射距离为4米，求：最大的投射画面和最小的投射画面。
最大投射画面（英寸） =4米x 0.8英寸÷0.024米 = 133.3英寸最小投射画面（英寸） =4米x 0.8英寸÷0.0382米 = 83英寸上面提到投影画面尺寸，我们需要根据投影画面尺寸来选择投影屏幕尺寸,我们现在所说的屏幕尺寸实际为屏幕对角线的长度，单位为英寸。
一般我国的尺刻度为米，且量长和款比较方便，所以有必要知道根据屏幕尺寸（英寸）得到屏幕宽度（米）和屏幕高度（米）长度单位换算公式：1英寸=2.54厘米=0.0254米普通屏幕的宽度和高度的比为4:3 ，于是由勾股定理得到：屏幕宽度（米）=屏幕尺寸（英寸）x 0.0254米/英寸x 0.8 =屏幕尺寸÷50屏幕高度（米）=屏幕尺寸（英寸）x 0.0254米/英寸x 0.6 =屏幕尺寸÷66得到的单位为米依此公式：60英寸的屏幕的宽度为60÷50=1.2（米）高度为60÷66=0.909（米）150英寸的屏幕的宽度为150÷50=3（米）高度为150÷66=2.27（米）200英寸的屏幕的宽度为200÷50=4（米）高度为200÷66=3（米）★ProjectorCentral投影计算器中文版★【2008.5.22更新】英文的Calculator Pro提供了投影机和屏幕相对高度的信息（lens offset）。
绞剪式投影机电动吊架参数及安装说明及限位
1在5秒内连续按3下遥控器上“对码”（遥控器后面）键则进入设置步长状态：指示灯熄灭，系统进入暂停状态5秒（此时间内任何对系统的操作都不起作用），5秒后指示灯亮起，并以2秒快速熄灭1次的方式闪烁指示，则表示已经进入“设置限位”状态。
2 按“上升/下降/停止”键驱动电机转动至起点（如上限或下限位位置），停止后按一下遥控器“对码”键，则已将改点定为起点，指示灯以每2秒快速闪亮2次的方式提示该状态。
3 按“上升/下降/停止”键驱动电机转动至起点（如上限或下限位位置），停止后按一下遥控器“对码”键，则已将改点定为终点，指示灯常亮。
完成设置步长。
4 此后电机只能在“起点/终点“之间运行，每次断电自动保存在已运行的步长值。
5 如设置限位不成功而意外退出（如突然断电或误操作）则系统自动进入保护状态，该状态禁止所有上升/下降操作以保证不会发生意外，同时指示灯以快速闪亮4次灭1次的方式提示，在保护状态中要恢复正常操作则要重新进行“设置限位”操作（重复以上步骤断电加电及重新设置限位）。
6 设置好限位后切勿随意人为拨动电机而造成意外操作，如在通电状态下系统检车到此种操作则将自动进入保护状态以免发生意外。
投影幕布尺寸表+投影机到幕布距离的计算公
投影幕布尺寸表卷帘屏幕（4:3）对角线（英寸）尺寸（m）100" 约 *120" 约 *150" 约 *180" 约 *200" 约 *卷帘屏幕（16:9）对角线（英寸）尺寸（m）92" *106" 约 *133" 约 *159" *161" *背投硬幕（丹麦DNP）规格（对角线）尺寸（m）67" *72" *84" *120" *卷帘/支架（方幕）规格（英寸）尺寸（m）50*50 *60*60 *70*70 *84*84 *96*96 *108*108 *120*120 *144*144 * 150" *快装活动幕（4:3）对角线（英寸）尺寸（m）100" * 120" * 150" * 180" * 200" *300" *以下为幕布内实际画面内尺寸单位：毫米：80寸4:3 1626×1219100寸4:3 2032×1524120寸4:3 2438×1829150寸4:3 3048×2286170寸4:3 3454×2591200寸4:3 4064×3048250寸4:3 5080×3810300寸4:3 6096×4572350寸4:3 7112×5334400寸4:3 8128×6096450寸4:3 9144×685880寸16:9 1771×996100寸16:9 2214×1245120寸16:9 2657×1494150寸16:9 3321×1868170寸16:9 3764×2117200寸16:9 4428×2491250寸16:9 5535×3113300寸16:9 6642×3736350寸16:9 7749×4359400寸16:9 8855×4981450寸16:9 9962×5604投影机到幕布距离的计算公式最小投射距离(米) = 最小焦距(米)x 画面尺寸(英寸)÷液晶片尺寸(英寸)最大投射距离(米) = 最大焦距(米)x 画面尺寸(英寸)÷液晶片尺寸(英寸)已知投射距离得到画面尺寸最大投射画面(米) = 投射距离(米)x 液晶片尺寸(英寸)÷最小焦距(米)最小投射画面(米) = 投射距离(米)x 液晶片尺寸(英寸)÷最大焦距(米)例如：1、Toshiba TLP-S71的焦距是~, 液晶片尺寸是英寸LCD板，需要85英寸的画面。
投影幕布尺寸表+投影机到幕布距离的计算公...
投影幕布尺寸表卷帘屏幕（4:3）对角线（英寸）尺寸（m）100" 约2.0 * 1.5 120" 约 2.4 * 1.8 150" 约 3.0 * 2.4 180" 约 3.6 * 2.6 200" 约 4.2 * 3.2卷帘屏幕（16:9）对角线（英寸）尺寸（m）92" 2.03 * 1.44 106" 约 2.34 * 1.32 133" 约 2.94 * 1.65 159" 3.55 * 1.98 161" 3.55 * 2.03背投硬幕（丹麦DNP）规格（对角线）尺寸（m）67" 1.04 * 1.37 72" 1.10 * 1.46 84" 1.28 * 1.70120" 1.83 * 2.44卷帘/支架（方幕）规格（英寸）尺寸（m）50*50 1.27 * 1.27 60*60 1.52 * 1.52 70*70 1.78 * 1.78 84*84 2.13 * 2.13 96*96 2.44 * 2.44 108*108 2.74 * 2.74 120*120 3.05 * 3.05 144*144 3.66 * 3.66 150" 2.28 * 3.04快装活动幕（4:3）对角线（英寸）尺寸（m）100" 2.032 * 1.524 120" 2.438 * 1.830 150" 3.040 * 2.280 180" 3.660 * 2.740 200" 4.267 * 3.200300" 6.090 * 4.570以下为幕布内实际画面内尺寸单位：毫米：80寸4:3 1626×1219100寸4:3 2032×1524120寸4:3 2438×1829150寸4:3 3048×2286170寸4:3 3454×2591200寸4:3 4064×3048250寸4:3 5080×3810300寸4:3 6096×4572350寸4:3 7112×5334400寸4:3 8128×6096450寸4:3 9144×685880寸16:9 1771×996100寸16:9 2214×1245120寸16:9 2657×1494150寸16:9 3321×1868170寸16:9 3764×2117200寸16:9 4428×2491250寸16:9 5535×3113300寸16:9 6642×3736350寸16:9 7749×4359400寸16:9 8855×4981450寸16:9 9962×5604投影机到幕布距离的计算公式最小投射距离(米) = 最小焦距(米)x 画面尺寸(英寸)÷液晶片尺寸(英寸)最大投射距离(米) = 最大焦距(米)x 画面尺寸(英寸)÷液晶片尺寸(英寸)已知投射距离得到画面尺寸最大投射画面(米) = 投射距离(米)x 液晶片尺寸(英寸)÷最小焦距(米)最小投射画面(米) = 投射距离(米)x 液晶片尺寸(英寸)÷最大焦距(米)例如：1、Toshiba TLP-S71的焦距是26.5mm~31.5mm, 液晶片尺寸是0.7英寸LCD板，需要85英寸的画面。
超短焦激光投影机安装说明
6.3.1、吊架调节
APPO
6.3.2、吊架调节
调节功能介绍 ① 水平转角调节 ② 纵向倾斜度调节 ③ 横向摆角调节 ④ 伸缩杆紧固螺丝
APPO
7、串口指令代码
控制内容 开机 关机
信号输入 通道切换
说明
HDMI1 HDMI2
5.7.4、壁挂架调节（调节纵向倾斜度）
APPO
5.7.5、壁挂架调节（调节横向摆角）
APPO
5.7.6、壁挂架调节（调节横向摆角）
APPO
5.8、墙面盖板安装
APPO
6.1、吊装安装顺序及吊架型号参数
• 安装投影屏幕； • 激光水平仪定位吊装支架； • 安装吊装支架； • 安装投影机及连接线缆； • 调节支架进行画面对位。
2.1、机器尺寸(单位mm)（教育机及UH420工程机）
APPO
2.2、机器尺寸(单位mm)（UH600工程机）
APPO
3、安装方式
APPO
4、正投安装顺序
正投安装对现场的环境要求相对较低，施工简单。 • 确定屏幕离地的安装高度； • 安装投影屏幕； • 参照投射距离安装投影机； • 调节投影机底部的3个脚垫对画面对位。
超短焦激光投影机安装说 明
APPO
1、安装尺寸(参考)
机型 XGA教育机 WXGA教育机 UH420工程机 UH600工程机
序号
投影尺寸（英寸）
投影距离A（ mm）
投影高度B（ mm）
长宽比
1
80
170±3%
367±40
4:3
2
100
295±3%
关于投影系统方面的计算
关于投影系统方面的计算投影系统是一种使用光学原理和电子设备，将影像信号投射到屏幕上的装置。
它广泛应用于教育、商业演示、娱乐等领域，为人们带来了方便和乐趣。
投影系统的计算涉及到多个方面，包括分辨率、投影距离、投影尺寸、光通量等。
在选择投影系统时，了解这些计算参数是十分重要的，下面将逐一进行详细介绍。
首先，分辨率是指投影图像的清晰度和细节展示能力。
它通常以像素为单位来计算，常见的分辨率有XGA（1024x768像素）、WXGA（1280x800像素）、1080P（1920x1080像素）等。
选择合适的分辨率需要考虑投影图像的大小和观看距离，一般而言，大屏幕投影需选择高分辨率。
其次，投影距离是指从投影机到屏幕的距离。
在计算投影距离时，需要考虑投影机的安装位置、屏幕的大小以及投影镜头的焦距。
常见的计算公式是：投影距离=屏幕宽度×投影比例/投影画面宽度。
根据投影距离的计算结果，可以确定投影机的位置，以便获得最佳的投影效果。
投影尺寸是指投影图像在屏幕上的大小。
在计算投影尺寸时，需要考虑投影距离和投影比例。
常见的计算公式是：投影尺寸=投影距离×投影比例。
通过计算投影尺寸，可以确定所需的屏幕尺寸，以及投影机的适配能力。
光通量是指投影机输出光线的强度。
它通常以流明（Lumen）为单位来计算。
光通量的计算取决于屏幕的反射率、投影距离和投影尺寸。
一般而言，大屏幕投影需要较高的光通量，以确保图像的明亮度和清晰度。
除了以上几个重要的计算参数外，还有其他一些可以考虑的因素，如投影机的投影比例、对比度、球镜形状等。
投影比例是指投影图像的宽高比，常见的有4:3和16:9、对比度是指黑色和白色之间亮度的差异程度，高对比度可以提升图像的细节表现能力。
球镜形状会影响投影图像的变形情况，选择适合的球镜形状可以获得更好的投影效果。
综上所述，投影系统的计算是选择一个合适的投影机和屏幕的关键步骤。
通过合理计算分辨率、投影距离、投影尺寸、光通量等参数，可以获得理想的投影效果。
180、200、100、120、150寸投影幕尺寸 幕布尺寸
180、200、100、120、150寸投影幕尺寸幕布尺寸家庭投影仪之间的进入许多家庭，而且现在投影仪的价格也逐渐走低，很多有条件的人都纷纷打造属于自己的影音空间。
那在家庭影院中又了投影仪自然少不了要有一面投影幕咯，能把么投影幕的尺寸应该是多少呢?下面我们就一起来了解一下吧。
投影幕的分类：俗话说的好“好马配好鞍”一台好的投影仪，自然需要一面好的投影幕来体现其价值，好的投影幕更是能让投影机效果产生飞跃，如今市面上的投影幕也有很多种类。
投影屏幕的分类方式有很多种，比如按工作方式分类，通常可分为正投屏幕和背投屏幕。
正投幕就是投影机与人在幕的同侧，靠反射光线观看画面;而背投幕则是人和投影部件分别在投影幕的两侧，光线需要透过投影幕，人才能看到画面。
不过我们日常生活中见到较多的还是正投影幕。
投影幕的材质：投影幕按材质可以简单分为软屏幕和硬屏幕，而其中正投幕以软幕为主，背投幕则以硬幕居多。
在软屏幕中包括有白塑幕、珠光屏幕和金属屏幕，硬屏幕则包括有平面屏幕和弧形屏幕。
投影幕按照使用方式则有如下分类：快速折叠幕，电动幕，手拉自锁幕，支架幕，拉线幕，地拉幕，画框幕等等。
而随着应用场合的不同，用户也可以选择不同的安装方式，如壁挂、天花板安装和可移动式等等。
投影幕的尺寸：投影幕的尺寸主要取决于使用空间的面积和观众人数的多少，以及位置的安放。
首要的原则是选择适合观众的投影幕，而不是选择适合投影机的投影幕。
目前使用最多的投影幕尺寸在80～120英寸之间，最大的投影幕已经达到了30米宽的尺寸，一般的中小型会议室和家庭投影选用100英寸左右的屏幕既可以满足使用了。
关于投影幕的安装位置，也有一些数值可供参考。
投影幕的高度最好略高于观众的视平线，投影幕离最前排观众的距离可以定在2倍投影幕高度的水平，高亮度的机器可适当增加，投影幕底边离地面距离一般可在50～80厘米。
同时，投影幕尺寸的大小也要考虑投影机的亮度、对比度、投影距离等参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
投影机安装尺寸计算方法
2009-09-06 21:43:34|
安装之前务必先确认两墙之间的精确距离，然后减去15厘米机身与墙壁挂件厚度，即为实际投影距离（假设为X值，单位米）X值除以3.75再乘以100即为该投影距离实际可投的最大画面尺寸（假设为Y值，单位英寸）Y值除以1.4（投影机变焦倍数）即为该投影距离实际可投的最小画面尺寸（假设为Z值，单位英寸）
举例：假设我家两墙距离4.2米，那么4.2米减去15厘米，则实际投影距离X值为4.05米，4.05除以3.75再乘以100，则最大投影画面尺寸Y值为108寸，Y值108寸除以1.4则最小投影画面尺寸Z值为77寸，这样我可以选择从77寸到108寸之间的投影幕，在这个范围内当然是越大越好，不过注意，如果两墙距离更长甚至超过5米，但最大不建议投超过120寸画面，毕竟流明亮度有限。
确定好画面与幕布尺寸之后，接下来确定画面高度，一般是以画面中心高于观看者观看时眼睛高度30厘米为准，具体视个人喜好，有人喜欢稍高有人喜欢稍低一点，这个自行决定。
以上面的例子而言，我最后选择了定做108寸16：9的幕布（108寸为非标准尺寸，通常只能定做），其画面区域长宽规格为238x130厘米，本人观看时眼睛高度115厘米，那么115加30减去画面高度除以2，则幕布下沿离地就是145-65=80厘米，而画面上沿离地就是210厘米，通常幕布的默认上黑边是30厘米左右，那么不定做加长上黑边的话，幕布整体高度就是130厘米画面区域高度加上上黑边30厘米加上10厘米幕壳等于170厘米，那么幕布就只能安装在离地250厘米的高度，如果天花板高度小于250厘米，那么幕布可以装在天花板上，否则就只能装在墙上。
如果天花板高度大于250厘米而又不愿幕布装在墙上，想装在天花板或者隐藏式幕槽，就必须定做加长幕布上黑边了，以天花板高度2.8米为例，则280厘米减去画面下沿离地80厘米减去画面高度130厘米减去幕壳10厘米=60厘米，即默认30厘米黑边的基础上再加长30厘米。
如果幕布安装在天花板隐藏式幕槽，则应酌情再增加15厘米黑边，即再加长45厘米黑边，总上黑边高度达到75厘米.
幕布规格尺寸与安装高度确认好了，就可以开始确定机器高度和位置了。
还是以上述为例，2.8米天花板高，定做108寸16：9幕布，幕布装天花板上，定做60厘米上黑边，画面下沿离地80厘米，画面上沿离地210厘米。
投影距离是指投影镜头到投影屏幕之间的距离，这一数值与投影尺寸息息相关，投影距离越大，可获得的画面尺寸越大；投影距离越小，可获得的画面尺寸越小。
● 投影距离对照表
说明书中提供投影距离对照表
由于不同型号投影机的镜头规格不一，因此投影距离没有统一的参考标准，可通过说明书查阅投影机的投影距离。
从上图可以看到，这台投影机在3.52米-4.22米之间可投出100吋16:9画面，如果实际安装距离不足3.5米，那么只能投影100吋以下的画面，而不必购买100吋或100吋以上的投影幕布。
● 自己计算投影距离
16:9屏幕尺寸对照表（mm）
在产品彩页或者产品介绍上，有时不会标注这台投影机的投影距离对照表，此时我们通过规格参数中的“投射比”可以自己计算投影距离。
举例来说，一台投影机的投射比为1.5-1.8:1，屏幕尺寸参照上图，120吋最短投影距离=投射比×画面宽度=1.5×2.657=3.99米，最长投影距离=1.8×2.657=4.78米。
也就是说，这台投影机在3.99-4.78米之间，可以投出120吋16:9画面，适用于安装距离在4米以上的环境。
