江东花城小高层外脚手架设计计算书专项方案
外脚手架设计计算及施工方案
外脚手架设计计算及施工方案外脚手架在建筑施工中起着非常重要的作用，它不仅为工人提供了安全的工作平台，还能有效提高工作效率。
在进行外脚手架设计和施工时，需要进行一系列的计算和规划，以确保外脚手架的稳定性和安全性。
本文将介绍外脚手架设计计算及施工方案的相关内容。
外脚手架设计计算1. 外脚手架荷载计算外脚手架的稳定性直接关系到施工安全，因此需要计算外脚手架的荷载，包括自重荷载、活载和风载等。
通过对外脚手架的荷载进行计算，可以确定外脚手架的最大承载能力，从而保证外脚手架的安全性。
2. 外脚手架结构计算外脚手架的结构计算是外脚手架设计的关键一环，需要根据工程实际情况，确定外脚手架的结构形式、支撑方式和节点连接。
通过结构计算，可以确保外脚手架的稳定性和可靠性，同时满足施工需求。
3. 外脚手架搭设计算外脚手架的搭设计算包括外脚手架的基础支撑、立杆间距、横杆间距等参数的确定。
在进行外脚手架搭设计算时，需要考虑外脚手架的整体结构和承载能力，以确保外脚手架的安全性和稳定性。
外脚手架施工方案1. 外脚手架设计方案在进行外脚手架施工前，需要制定外脚手架设计方案，包括外脚手架的结构形式、支撑方式、搭设高度和搭设位置等内容。
外脚手架设计方案应根据实际工程情况进行调整和优化，以确保外脚手架的安全性和稳定性。
2. 外脚手架施工准备在进行外脚手架施工前，需要进行必要的施工准备工作，包括外脚手架材料的采购、施工人员的培训和施工方案的制定等。
确保外脚手架施工过程中的顺利进行。
3. 外脚手架施工过程外脚手架施工过程需要按照设计方案进行，包括外脚手架的搭设、连接和固定等工作。
在外脚手架施工过程中，需要严格按照安全规范进行，确保工人的安全和外脚手架的稳定性。
结语外脚手架设计计算及施工方案是外脚手架施工过程中的重要环节，只有进行合理的设计计算和施工规划，才能确保外脚手架的安全性和稳定性。
希望本文能对外脚手架设计计算及施工方案有所帮助，为外脚手架施工提供参考。
江东花城小高层外脚手架设计计算书专项方案

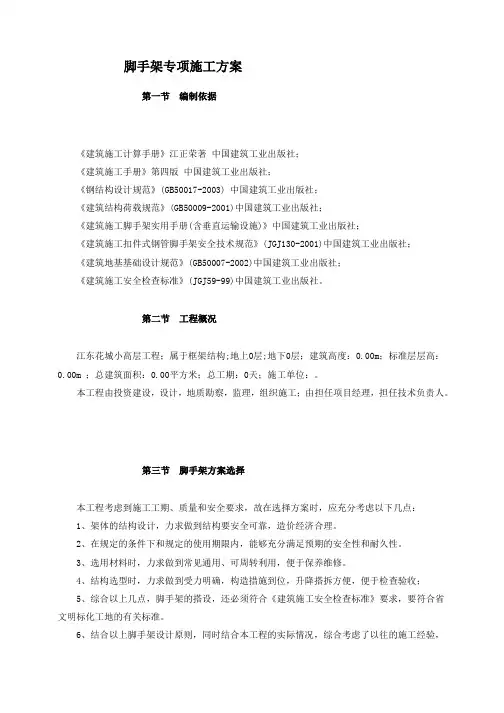

脚手架专项施工方案第一节编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》(GB50017-2003) 中国建筑工业出版社；《建筑结构荷载规范》(GB50009-2001)中国建筑工业出版社；《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)中国建筑工业出版社；《建筑地基基础设计规范》(GB50007-2002)中国建筑工业出版社；《建筑施工安全检查标准》(JGJ59-99)中国建筑工业出版社。
第二节工程概况江东花城小高层工程；属于框架结构;地上0层;地下0层；建筑高度：0.00m；标准层层高：0.00m ；总建筑面积：0.00平方米；总工期：0天；施工单位：。
本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。
第三节脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。
2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合《建筑施工安全检查标准》要求，要符合省文明标化工地的有关标准。
6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下1种脚手架方案：钢管落地脚手架，钢管落地脚手架。
第四节脚手架材料选择钢管落地脚手架l、钢管落地脚手架，选用外径48mm，壁厚3.50mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。
脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。
工程外墙脚手架施工方案及计算书范文
工程外墙脚手架施工方案及计算书一、方案设计1.1 工程概述工程名称：某高层商住楼外墙脚手架施工工程。
工程地点：某市区。
建设单位：某房地产开发有限公司。
设计单位：某设计院。
1.2 参数要求1.脚手架位于室外，需考虑风力等环境因素。
2.脚手架高度为70米。
3.脚手架纵向间隔为1.5米，横向间隔为1.8米。
4.脚手架承重能力为每平方米500千克。
1.3 施工方案本项目脚手架采用脚手架双排架结构，基础采用简易钢管立柱式基础，施工过程如下：1.测量基准线，定位脚手架位置及高度。
2.基础预埋筋，并按设计要求焊接立柱。
3.搭设底层脚手架，调整水平状态。
4.搭设二层脚手架，调整水平状态。
5.依次搭设上层脚手架。
6.架设天棚，围护安全带。
7.施工中对脚手架进行定期检查，加强脚手架四周安全警戒线。
1.4 安全要求1.脚手架每隔三层设置水平安全带和垂直保护网。
2.脚手架周围设好安全警戒线。
3.脚手架施工过程中要有专人负责管理和监督。
4.脚手架表面必须平整，并采取防滑措施。
二、计算书2.1基本参数1.脚手架高度：70m2.脚手架纵向间隔：1.5m3.脚手架横向间隔：1.8m4.脚手架承重能力：每平方米500千克2.2 张拉杆计算脚手架结构中，承重能力最重要的是张拉杆。
假设杆的直径为18毫米，两个张拉杆之间的距离为1.5米，则需要算出每个张拉杆的所需承受的力。
杆的截面积为：S=πr2=3.14×(18/2)2=254.34mm2因此，每个张拉杆所需承受的力为：F=S×P=254.34×500=127170N2.3 端杆计算端杆是脚手架结构中支撑结构的部分，它们将直接支撑整个结构。
使用的端杆直径为38毫米，长度为2.5米。
根据公式：$I = {\\pi} × [(D^4 - d^4) / 64]$其中，D为外径，d为内径，I为截面二阶矩。
可以计算出，杆的截面二阶矩为：$I = {\\pi} × [(38^4 - 36^4) / 64] × 10^{-8} = 6.7328 × 10^{-5} m^4$然后，计算杆的所需承受的力。

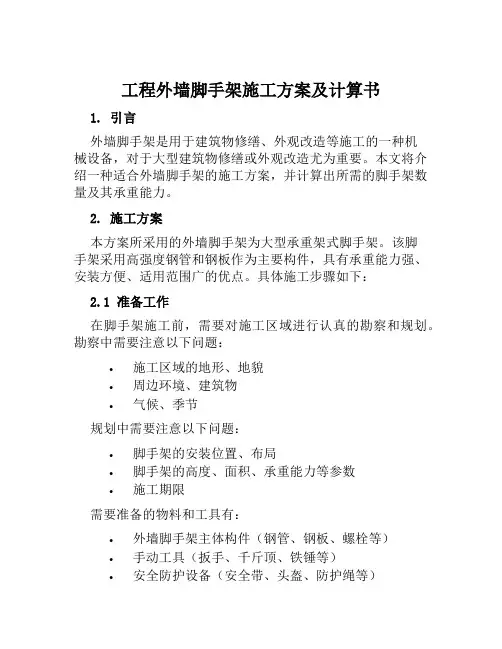

工程外墙脚手架施工方案及计算书范本
工程外墙脚手架施工方案及计算书1. 引言外墙脚手架是用于建筑物修缮、外观改造等施工的一种机械设备，对于大型建筑物修缮或外观改造尤为重要。
本文将介绍一种适合外墙脚手架的施工方案，并计算出所需的脚手架数量及其承重能力。
2. 施工方案本方案所采用的外墙脚手架为大型承重架式脚手架。
该脚手架采用高强度钢管和钢板作为主要构件，具有承重能力强、安装方便、适用范围广的优点。
具体施工步骤如下：2.1 准备工作在脚手架施工前，需要对施工区域进行认真的勘察和规划。
勘察中需要注意以下问题：•施工区域的地形、地貌•周边环境、建筑物•气候、季节规划中需要注意以下问题：•脚手架的安装位置、布局•脚手架的高度、面积、承重能力等参数•施工期限需要准备的物料和工具有：•外墙脚手架主体构件（钢管、钢板、螺栓等）•手动工具（扳手、千斤顶、铁锤等）•安全防护设备（安全带、头盔、防护绳等）2.2 搭建脚手架在准备工作完成后，可以开始搭建脚手架。
具体操作步骤如下：1.安装基础框架：将钢管按照规划布局连接成基础框架。
基础框架需要注意以下问题：•地面要求平整、坚固•进行角线拉杆校验，保证结构牢固2.安装立杆和横杆：立杆和横杆组成的网格支撑脚手架板，需要注意以下问题：•立杆、横杆距离应根据脚手架板的长度和宽度合理确定•立杆、横杆连接时要量好位置，保证平齐垂直•立杆末端加锁，保证连接牢固3.安装脚手架板：将预先制作好的脚手架板放置在支撑横杆上，需要注意以下问题：•脚手架板材质、规格、长度均应满足要求•脚手架板连接时需要注意间隔、方向4.安装安全防护设备：在搭建完毕后，需要安装安全防护设备，包括安全带、头盔、防护绳等，以保证安全施工。
3. 计算书3.1 确定脚手架数量根据工程的实际情况，可以计算出所需的脚手架数量。
主要要素有：•工程高度•外墙面积•照明、通风设备数量3.2 计算脚手架承重能力脚手架的承重能力需要根据脚手架的材料、构造等因素进行计算。
具体计算方法如下：1.确定脚手架构体的材料和截面形状2.计算材料的强度和抗弯矩系数3.根据构造算出构件的截面面积和抗弯矩4.根据使用条件（载荷、支距等）计算出构件的极限强度和破坏载荷3.3 计算脚手架安全系数为保证施工安全，需要考虑脚手架的安全系数。
外脚手架设计计算及施工方案
外脚手架设计计算及施工方案一、设计计算：1.确定外脚手架的类型和使用条件，并遵守当地相关标准和规范。
2.根据工程需求和场地条件确定外脚手架的类型，常见的有门式脚手架、悬挑脚手架、悬挂脚手架等。
3.确定外脚手架的搭设高度和长度，并根据实际情况计算所需的主材料数量。
4.根据外脚手架的类型和搭设高度，计算脚手架的承重能力。
一般来说，外脚手架的搭设高度越高，承重能力要求越高。
5.根据外脚手架的类型和使用条件，进行结构计算和稳定性分析。
包括材料强度计算、关节计算、刚度计算等。
6.根据设计计算结果，选择合适的材料和标准构件，并进行尺寸配合和连接设计。
7.进行外脚手架的总体布置和分部布置设计，包括横梁、立杆、斜杆、水平杆等的布设。
8.进行外脚手架的荷载计算，包括自重、施工荷载、人工荷载等的计算。
二、施工方案：1.编制详细的外脚手架施工方案，包括脚手架的搭设、拆除、移动等工作步骤。
2.开展脚手架的安全技术交底，包括操作人员的安全操作知识、施工现场的安全要求等。
3.对施工现场进行脚手架的平面布置和立面布置，尽量避免因脚手架搭设而影响到施工作业。
4.搭设脚手架前，应对工地进行安全检查，确保施工现场的平整度和地基承载力等符合要求。
5.根据脚手架类型，搭设脚手架的主、次结构。
主要包括搭设立杆、横梁的安装和连接等工作。
6.搭设脚手架过程中，应按设计要求设置水平杆、拉杆、对角杆等，以增加脚手架的稳定性。
7.进行脚手架的调整和调整，确保脚手架的水平度、垂直度等符合要求。
8.完成脚手架的所有安装工作后，进行脚手架的验收，并办理相关手续。
三、施工注意事项：1.施工前，应了解外脚手架的相关技术规范和安全操作规程，并进行相关培训。
2.施工现场应设立明显的警示标志，提醒人员注意安全，确保安全施工。
3.安装脚手架时，应保证脚手架的承重良好，不得出现变形、松动等现象。
4.安装脚手架时，应注意脚手架与建筑物的紧密连接，防止脚手架和建筑物的相对运动。
外脚手架专项工程施工设计方案
外脚手架专项工程施工设计方案1.项目概况2.施工目标2.1安全可靠：保障施工人员的安全，防止发生意外事故。
2.2施工效率：确保施工进度紧凑，保质保量完成施工任务。
3.施工方案3.1预制材料准备：提前准备好优质的脚手架管材和连接件，确保材料的质量，避免事故的发生。
3.2设计脚手架布置方案：根据建筑结构和施工过程的需要，设计合理的脚手架布置方案，确保整个施工区域得到有效搭建。
4.脚手架施工步骤4.1研究建筑结构：详细了解建筑结构的构造和负荷要求，确定脚手架的高度、数量和使用的材料。
4.2制定脚手架布置方案：根据建筑的实际情况，制定脚手架的布置方案，确定支撑、悬挑和固定点的位置。
4.3进行脚手架搭建：按照设计方案，按照安全规范和操作规程，进行脚手架的搭建，确保搭建过程中的各个节点和连接点的安全性。
4.4脚手架调整和固定：完成脚手架的搭建后，及时调整和固定脚手架的位置，确保稳定性和可靠性。
5.质量控制5.1严格材料检查：对脚手架的管材和连接件进行严格检查，确保质量合格。
5.2定期巡检：对已搭建的脚手架进行定期巡检，发现问题及时修复。
5.3强化安全培训和教育：对施工人员进行安全教育和培训，提高施工人员的安全意识和技能。
6.施工安全措施6.1安全防护设施：在脚手架周围设置隔离栏杆和警示标识，确保施工区域的安全。
6.2定期检查：定期对脚手架进行检查，发现问题及时修复，避免事故的发生。
6.3安全培训：对施工人员进行安全培训，指导他们正确使用脚手架，并提高对安全问题的敏感度。
7.施工进度安排7.1制定施工进度计划：根据工期和施工任务，制定详细的施工进度计划，并安排人力和物力资源。
7.2定期检查进度：定期检查施工进度，发现问题及时处理，避免进度延误。
8.施工费用预算8.1脚手架材料费用：根据实际需要，预估脚手架所需的材料费用。
8.2人力和设备费用：根据施工进度计划，预估所需的人力和设备费用。
8.3安全防护费用：预估安全防护设施的费用。
工程外墙脚手架施工方案及计算书
工程外墙脚手架施工方案及计算书1. 引言脚手架是建筑施工中不可或缺的重要设备，用于搭建高楼建筑外墙、室内天花板、屋顶的工作平台和保护设施的架子。
本文将介绍在建设外墙脚手架施工中的相关计算和方案。
2. 脚手架设计2.1 设计原则在进行外墙脚手架施工前，需要根据建筑物的高度、重量、形态及所处环境等因素，制定合理的脚手架设计方案。
设计方案应遵循以下原则：1.符合国家法律法规和安全标准，保障施工安全；2.合理构思，简便实用，试点高效工作；3.适应建筑物的几何形态和结构形式；4.方案简单明了，易于操作和维护。
2.2 设计计算脚手架设计计算是设计过程中的重要环节。
下面介绍常见的设计计算方法：2.2.1 空气动力学计算考虑大气的风力大小和方向对外墙脚手架的影响，可以采用空气动力学计算方法，计算各种载荷情况下外墙脚手架的应力和变形等。
2.2.2 结构有限元法分析对于建筑物结构比较复杂的工程，可以采用结构有限元法进行分析计算。
这种方法可以通过计算建筑结构的刚性系数、屈曲率和应力分布等参数来评估地震和风压对脚手架结构的影响。
2.2.3 破坏理论分析当外墙脚手架受力超过其承载能力时，就会发生破坏。
因此，在设计过程中，需要进行破坏理论分析，以确保外墙脚手架的稳定性和安全性。
2.3 设计实例以一个10层高的建筑物为例，根据上述原则和计算方法，我们可以设计出如下的外墙脚手架：1.将建筑物高度分为四部分，选择合适的材质进行搭建，保证脚手架结构稳定；2.根据建筑物的结构形式，计算出平台、立柱、横杆等部分的数量和尺寸，以确保外墙脚手架承受能力；3.考虑风压和地震等因素，采用结构有限元法分析和空气动力学计算方法；4.在进行施工时，采用安全防护措施，如挂置网具、搭设防护板等，确保施工人员安全。
3. 施工方案在完成外墙脚手架的设计后，需要制定合理的施工方案。
以下是一个实际的施工方案：3.1 材料准备按照设计方案，准备好所需的平台、立柱、横杆、螺栓等材料。
外脚手架设计计算及施工方案
外脚手架设计计算及施工方案一、工程概况本工程总建筑面积20520m2，为地下一层、地上十八层的框剪结构。
本工程首层4.5m，标准层高为3。
6m，建筑总高度72.9m。
高层为框剪结构,多层为框架结构，高层抗震等级为二级，多层抗震等级为三级，抗震设防烈度为7度。
基础:高层为人工挖孔灌注桩基础，多层为独立柱基。
桩基砼强度等级：灌注桩为C30，灌注桩护壁为C30；基础砼强度等级:垫层C15，地下室为C40、S8,柱基为C25;上部结构砼强度等级：多层:基础顶面至屋面梁、板、柱均为C30，构造柱、过梁为C20；高层：27.30m以下剪力墙、柱为C40，梁板为C35；27。
30m～48。
90m剪力墙、柱、梁板为C35,48.90m以上剪力墙、柱梁板为C30。
砖砌体：外墙及楼梯间、电梯间、设备用房等采用240mm（180mm）厚非承重粘土空心砖,±0。
00以下用M5水泥砂浆，其余为M5混合砂浆砌筑，办公室及走道隔墙为GRC轻质隔墙.楼地面：办公室为地砖地面，门厅为花岗岩地面.墙面：外墙为外墙涂料、玻璃幕墙、花岗岩幕墙、铝板幕墙、内墙卫生间为瓷砖饰面，门厅、大厅、走道为花岗岩饰面，其余乳白色内墙涂料。
屋面：为SBS防水卷材保温隔热上人屋面。
顶棚：轻钢龙骨板吊顶、内墙乳胶漆。
二、外架计算外架采用双排扣件式钢管脚手架，根据施工要求搭设高度为75m，外侧立面采用密目式绿色安全网封闭,架体里外立杆间距1。
05m,立杆纵距1.2m，横杆步距1.8m，连墙件2步3跨设置，脚手板为竹木脚手板，作业层为一层.根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001规定进行计算。
1、荷载计算①恒载计算查表知:每米立杆承受的结构自重标准值为0.1248kN/m脚手板自重标准值为0。
35kN/m2栏杆、木脚手板挡板为0。
14kN/m则NK=Nδ1k + Nδ2K=75×（0。
1248 + 0.14/2）+ 1.2×0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脚手架专项施工方案第一节编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》(GB50017-2003) 中国建筑工业出版社；《建筑结构荷载规范》(GB50009-2001)中国建筑工业出版社；《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)中国建筑工业出版社；《建筑地基基础设计规范》(GB50007-2002)中国建筑工业出版社；《建筑施工安全检查标准》(JGJ59-99)中国建筑工业出版社。
第二节工程概况江东花城小高层工程；属于框架结构;地上0层;地下0层；建筑高度：0.00m；标准层层高：0.00m ；总建筑面积：0.00平方米；总工期：0天；施工单位：。
本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。
第三节脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。
2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合《建筑施工安全检查标准》要求，要符合省文明标化工地的有关标准。
6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下1种脚手架方案：钢管落地脚手架，钢管落地脚手架。
第四节脚手架材料选择钢管落地脚手架l、钢管落地脚手架，选用外径48mm，壁厚3.50mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。
脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。
2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。
钢管螺栓拧紧力矩达70N.m 时不得破坏。
如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。
3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。
脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。
底排立杆、扫地杆均漆红白相间色。
4、脚手板、脚手片采用符合有关要求。
5、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。
要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由厦门市建筑安全监督管理部门发放的准用证。
6、连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB/T 700）中Q235A钢的要求。
钢管落地脚手架l、钢管落地脚手架，选用外径48mm，壁厚3.50mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。
脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。
2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。
钢管螺栓拧紧力矩达70N.m 时不得破坏。
如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。
3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。
脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。
底排立杆、扫地杆均漆红白相间色。
4、脚手板、脚手片采用符合有关要求。
5、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。
要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由厦门市建筑安全监督管理部门发放的准用证。
6、连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB/T 700）中Q235A钢的要求。
第五节脚手架搭设流程及要求落地脚手架搭设的工艺流程为：场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
定距定位。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。
当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。
其余按一下构造要求搭设。
1、主杆基础本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。
地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。
2、立杆间距(1)脚手架立杆纵距1.500m，横距1.200m，步距1.800m；连墙杆间距竖直3.600m，水平4.500m(即两步三跨)；里立杆距建筑物0.300m。
(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。
(3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。
(4)立杆的垂直偏差应控制在不大于架高的1／400。
3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距1.800m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。
(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。
4、剪刀撑脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。
剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。
剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。
5、脚手板、脚手片的铺设要求(1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆应满铺脚手板，无探头板。
(2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。
(3)脚手片须用18铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。
6、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。
(2)选用18铅丝张挂安全网，要求严密、平整。
(3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。
(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。
7、连墙件(1)脚手架与建筑物按水平方向4.5m，垂直方向3.6m，设一拉结点。
楼层高度超过4m，则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。
(2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。
(3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。
(4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。
8、架体内封闭(1)脚手架的架体里立杆距墙体净距为200mm，如因结构设计的限制大于200mm的必须铺设站人片，站人片设置平整牢固。
(2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。
(3)施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。
落地脚手架搭设的工艺流程为：场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
定距定位。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。
当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。
其余按一下构造要求搭设。
1、主杆基础本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。
地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。
2、立杆间距(1)脚手架立杆纵距1.500m，横距1.200m，步距1.800m；连墙杆间距竖直3.600m，水平4.500m(即两步三跨)；里立杆距建筑物0.300m。
(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。
(3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。
(4)立杆的垂直偏差应控制在不大于架高的1／400。
3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距1.800m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。
(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。
4、剪刀撑脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。
