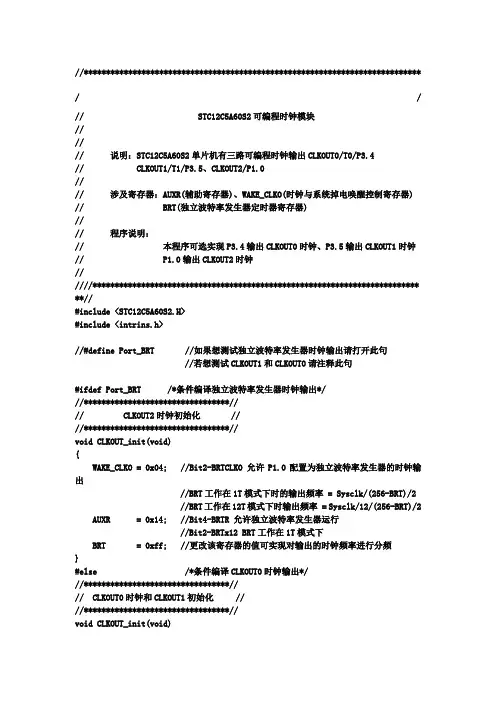

一．输出方波（周期2ms）
ORG 0000H
LJMP MAIN
ORG OOOBH
LJMP SER
MAIN:MOV SP,#50H
MOV TMOD,#00H；选择工作方式0
MOV TH0，#1CH
MOV TL0，#18H
SETB EA
SETB ET0
SETB TR0
HERE:SJMP $
SER:CPL P1.0
MOV TH0,#1CH
MOV TL0,#18H
RETI
END
二．输出锯齿波（占空50us）用器件DAC082来实现锯齿波
ORG 0000H
START:MOV DPTR,#7FFFH
STEP1:MOV A, #00H
STEP2:MOVX @DPTR,A
INC A
CJNE A,#32H,STEP2
AJMP STEP1
三．定时器流水灯(定时50ms)灯是共阳的
ORG 0000H
LJMP MAIN
ORG OOOBH
LJMP SER
MAIN:MOV SP,#50H
MOV TMOD,#01H
MOV TH0，#0BH
MOV TL0，#C3H
MOV A,#0FEH
MOV P1，A
SETB EA
SETB ET0
SETB TR0
HERE:SJMP $
SER:RL A
MOV P1，A
MOV TH0,#1CH
MOV TL0,#18H
RETI
END
四．数码管静态显示(共阴型)
C语言编程：依次显示0、1…….7；这里的C语言和下面图片没有关系，只是书本里面的。
#include "reg51.h"
Void main(void)
{
Uchar code LEDValue[8]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07}；共阴
UcharI;
TI=0;
For(i=0;i<8;i++){
SBUF=LEDValue[7-i];
While(TI==0);TI=0;
}
}
汇编语言编程：循环显示0-9；仅做参考：（数码管为共阳型）仿
真可以实现！
;数据存放
ORG 0100
TABLE: DB 0C0h,0F9H,0A4H,0b0H,99H,92H,82H,0F8H,80H,90H ;数据表：共阳数码管0-9 ORG 0000H ;程序开始
LJMP MAIN
ORG 0200H
MAIN: CLR P2.0 ;选择数码管D第一位，静态显示，P1口输出表数据显示，不需要刷新，（可选择其它数码管或两位以上）具体看你怎么选择多少位数码管。
M1: MOV R7,#10 ;循环显示0-9
MOV DPTR,#TABLE
M2: CLR A
MOVC A,@A+DPTR ;查表输出定义好的数码管段值到P0口，显示相应的0-9
MOV P1,A
LCALL DELAY ;调用延时
INC DPTR；开始循环显示0、1、2、 (9)
DJNZ R7,M2
LJMP M1
DELAY: MOV R5,#255 ;此次延时子程序
D1: MOV R6,#255
DJNZ R6,$
DJNZ R5,D1
RET
END
五．数码管动态显示（共阴型）动态显示区别：可以选择哪个位的数码管工作，且在数码管上的各个位显示自己想输出的数字。
（此程序为8位数码管）
#include "reg51.h"
Extern void delay_1ms(void);
Void display(void)
{
Uchar code LEDValue[8]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07}
UcharI;
TI=0;
For(i=0;i<8;i++){
P0=LEDValue[i];
P2=[i];
Delay_1ms();
}
Void delay_1ms()
{
unsigned char i,j;
for(i=0;i<10;i++)
for(j=0;j<33;j++)
}
}
六．8255扩展延时流水灯
ORG 0000H
LJMP MAIN
ORG 0030H
MAIN:MOV DPTR,#7FFFH；8255的地址
MOV A,#80H；选择8255全部为输出方式
MOVX @DPTR,A
M1:MOV DPTR,#7FFCH；选择8255的A口
MOV A,#0FEH；因为流水灯是共阳的，先亮最低位MOVX @DPTR,A
ACALL DELAY
M2:RL A；循环左移，形成流水
MOVX @DPTR,A
ACALL DELAY
JMP M2
DELAY: MOV R5,#255 ;延时子程序
D1: MOV R6,#255
DJNZ R6,$
DJNZ R5,D1
RET
END。
