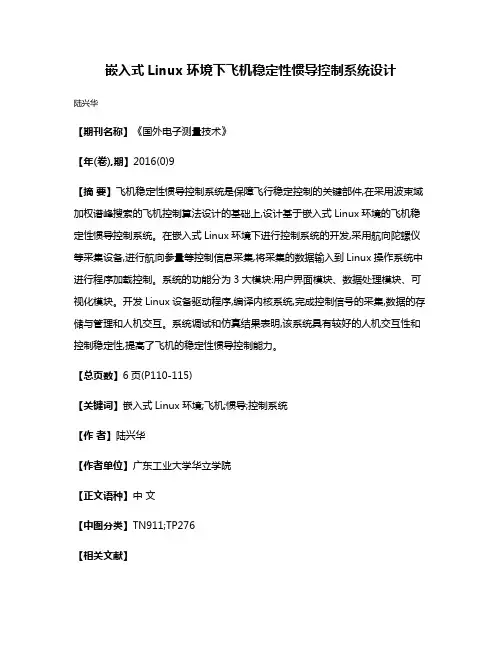

嵌入式Linux环境下飞机稳定性惯导控制系统设计
嵌入式Linux环境下飞机稳定性惯导控制系统设计
陆兴华
【期刊名称】《国外电子测量技术》
【年(卷),期】2016(0)9
【摘要】飞机稳定性惯导控制系统是保障飞行稳定控制的关键部件,在采用波束域加权谱峰搜索的飞机控制算法设计的基础上,设计基于嵌入式Linux环境的飞机稳定性惯导控制系统。
在嵌入式Linux环境下进行控制系统的开发,采用航向陀螺仪等采集设备,进行航向参量等控制信息采集,将采集的数据输入到Linux操作系统中进行程序加载控制。
系统的功能分为3大模块:用户界面模块、数据处理模块、可视化模块。
开发Linux设备驱动程序,编译内核系统,完成控制信号的采集,数据的存储与管理和人机交互。
系统调试和仿真结果表明,该系统具有较好的人机交互性和控制稳定性,提高了飞机的稳定性惯导控制能力。
【总页数】6页(P110-115)
【关键词】嵌入式Linux环境;飞机;惯导;控制系统
【作者】陆兴华
【作者单位】广东工业大学华立学院
【正文语种】中文
【中图分类】TN911;TP276
【相关文献】
1.数字化捷联惯导控制系统设计 [J], 张福安;林维菘
2.基于FPGA的惯导组合数据采集及控制系统设计 [J], 高洪旺;尹训锋;齐宝峰
3.惯导与视觉相结合的AGV叉车控制系统设计分析 [J], 李爱民
4.惯导与视觉相结合的AGV小车控制系统设计 [J], 张永泽;艾长胜;张尉
5.反坦克弹光纤惯导嵌入式信号采集系统设计与实现 [J], 刘琴;杨鹏翔;阮娟;马悦飞
因版权原因，仅展示原文概要，查看原文内容请购买。
以基于Linux的嵌入式系统为核心的测控系统设计
以基于Linux的嵌入式系统为核心的测控系统设计0 引言当前，在工业控制领域，网络控制技术快速发展。
网络控制要求测控系统必须具备两方面的功能：一方面要在现场完成复杂的测控任务，通常一些任务具有一定的实时性的要求；另一方面要求测控系统能够与某一类型的控制网相连，实现远程监控。
而在目前应用的大多数测控系统中，嵌入式系统的硬件采用8/16位的单片机；软件多采用汇编语言编程，仅包含一个简单的循环处理的控制流程；单片机与单片机或上位机之间通信通过RS232、RS485来组网。
这些网络存在通信速度慢、联网功能差、开发困难的问题。
而工业以太网已逐步完善，在工业控制领域获得越来越多的应用。
工业以太网使用了TCP/IP协议，便于联网，并具有高速控制网络的优点。
现在，32位嵌入式CPU价格的下降，性能指标的提高，为嵌入式系统的广泛应用提供了可能性。
基于上述情况，我们将嵌入式系统应用于测控系统，可大大提高测控系统的性能，嵌入式系统一般应用嵌入式操作系统来开发。
在嵌入式操作系统的选择上，由于Linux有完整开放的源代码，可针对具体应用修改和优化系统，内核稳定，适用于多种CPU和多种硬件平台，支持网络等特点，因而选择Linux 作为嵌入式操作系统。
1 测控系统总体设计1.1 设计目标测控系统以基于Linux的嵌入式系统为核心，设计目标归纳起来主要有以下几点：（1）测控任务在现场完成。
测控系统采用分散的控制策略，系统正常运行时上位机只起到状态监控的作用。
在工业现场完成数据测量、数据处理、过程控制等多种任务，能确保一些任务完成的实时性。
（2）具有一定的自诊断、自校正的功能，将故障情况上传给上位机，便于维护人员查错、排错。
具有动态显示和数据存储能力。
（3）测控系统可连到工业以太网，通过工业以太网实现远程监控。
1.2 技术路线。
基于Linux＋Qt的超高绝缘电阻测量系统控制模块设计与实现
基于Linux＋Qt的超高绝缘电阻测量系统控制模块设计与实现郑诚【期刊名称】《工业控制计算机》【年(卷),期】2015(0)5【摘要】以S3C6410为核心控制器，基于Linux＋Qt设计了超高绝缘电阻测量系统的控制模块，具有系统自检、数据管理、在线测量和系统管理的功能，最终实现了超高绝缘阻的宽量程高精度测量。
%Based on S3C6410,Linux and Qt,a control module of ultra high insulation resistance measurement system is designed in this paper.The control module has the functions of system self-check,data management,online measurement and system management,and the high precision and wide range measurement of ultra high insulation resistance is realized.【总页数】2页(P25-26)【作者】郑诚【作者单位】东南大学自动化学院，江苏南京 210096【正文语种】中文【相关文献】1.基于Linux+Qt矿用柴油车智能保护装置的设计与实现 [J], 张远征2.基于非线性误差抑制算法的超高绝缘电阻测量 [J], 王晓俊;周杏鹏;王毅;赵永杰3.基于Linux＋Qt矿用柴油车智能保护装置的设计与实现 [J], 张远征;;4.基于MSP430的绝缘电阻测量系统设计 [J], 蒋久芳5.基于的Honeywell DCS系统控制模块参数读取系统的设计与实现 [J], 李雁;丁理格;黄愿;陈俊因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于LINUX的惯导器件测试平台设计
温海斌
北京邮电大学计算机学院，北京（100876）
E-mail：wenbin1204@
摘要：本文给出了一种以实时LINUX为操作系统，用QT库编写应用程序的惯导器件测试平台的设计方案，通过在开源LINUX内核增加实时模块实现整个测试平台数据采集的实时性，利用QT库设计应用程序实现和实时模块及用户的交互。
实验结果表明，该方案运行稳定，测试数据准确。
关键词：测试平台，实时Linux，QT应用程序
中图分类号：TP39
1.引言
近年来计算机控制技术在惯导器件测试领域的逐步应用，成为保障和提高惯导器件测试精确性、便捷性的重要手段。
基于LINUX的惯导器件测试平台博采众长，集成了计算机、通信、自动控制等多学科相关技术，采用RS422串口卡作为PC机和工控机的接口卡，可以实现PC机和工控机之间数据的传递。
基于QT的应用程序可以实时的对采集数据进行显示、保存。
2.系统介绍
Linux是开放源代码、网络化的操作系统，具有稳定、高效、内核可自由配置等特点。
本系统使用redhat9，通过在Linux操作系统的最底层增加一层实时核心层来实现实时Linux，实时核心负责硬件管理并提供实时任务管理。
Qt是Trolltech公司的产品， Qt有以下几个版本，其中Qt专业版和企业版是Qt的商业版本，Qt自由版是Qt的非商业版本，可以免费下载。
Qt企业版和Qt专业版提供给商业软件开发，Qt自由版是仅仅为了开发自由和开放源码软件提供的Unix/X11版本[8]。
Qt的基本模块（工具、核心、窗口部件、对话框）是与平台无关的Qt图形用户界面工具包和应用类。
由于不做商业用途本文采用的是Qt自由版，而且自由版足以满足程序设计的要求。
本系统主要是利用计算机通信技术，把常用的实验方案编写为一定的控制消息文件，再加上与用户的交互信息，这些信息传递给实时模块，实时模块通过工控机控制物理转台进行实验，实验开始后实时模块把采集到的数据传递给应用程序，由应用程序在用户界面实时显示并保存数据，该数据可由新扩展的模块继续使用。
3. 硬件系统设计
用标准硬件模块和嵌入式操作系统提供应用程序的运行平台，提高软硬件设计的标准化程度和系统的复用性[2]，基于这种思路，设计系统硬件框图如图1所示，整个硬件系统主要由三轴转台、工控机和pc机构成。
图1 硬件系统框图
三轴转台是系统进行测试时惯导器件所在的物理平台；工控机用于控制转台转动以及通过传感器网络收集原始数据，并且用A/D转换电路将这些数据转换为数字信号[1]。
另外工控机还要和pc机进行交互；pc机把用户的控制消息发送给工控机，通过工控机控制转台实现特定的转动并从工控机接收采集到的数据作进一步的分析处理。
三轴转台和工控机以及工控机和pc机之间都有相应的硬件接口。
工控机通过传感器网络实现从三轴转台的数据采集，工控机和pc机通过RS422串口卡实现控制信息和数据的发送和接收。
4. 软件系统设计
本部分描述了软件系统各部分的具体内容。
4.1 实时Linux改造
由于整个采集系统对响应时间有严格要求，而Linux采用的是属于非抢占式的调度方法，所以无法满足实时系统的需求[4]。
对Linux的实时化解决方案大致可以分为3种：以扩展实时调度方案为主的软实时解决方案，其代表有Hardhat Linux的实时调度方案；混合内核方案，其代表有RT-Linux和RTAI；以KURT,Red-Linux为代表的强实时解决方案[3]。
权衡各方面的考虑，采用了目前流行的“混合内核”实现linux的实时性，这种方法在同一硬件平台上采用了两个相互配合，共同工作的系统核心，一个核心提供精确的实时多任务管理，另一个核心提供复杂的非实时通用功能。
这种方法是通过在linux操作系统的最底层增加一层实时核心层来实现的，实时核心负责硬件管理并提供实时任务管理。
常规linux核心被看做实时核心中优先级最低的任务来调度[6]，这样才能保证实时核心提供精确实时没有影响，实时核心非常小，不会增加整个系统的负载。
实时Linux的框架如图2所示：
图2 混合内核实时Linux框架
4.2 接口卡驱动程序
由于linux内核中没有RS422接口卡的驱动，所以实时模块不能直接对接口卡进行读写操作，必须借助驱动程序切入linux内核来实现对接口卡的读写操作，所以要编写RS422卡在linux下的驱动程序。
Linux设备分为字符设备、块设备和网络设备[5]，根据所使用硬件的特点我们需要编写字符设备驱动程序。
4.3 应用程序
根据系统要实现的功能，整个应用程序框架如图3所示：
图3 应用程序框架
用户接口即系统提供的图形化用户界面，提供了IMU测试、陀螺测试和加表测试三种测试方案供用户选择，每种测试方案又包含几种具体的实验。
用户可以通过界面设置具体实验的参数，控制命令文件是事先编写好的控制消息，由用户通过界面导入，设置好参数并导入控制命令文件后提交即可。
这部分程序主要通过调用QT库完成，其中涉及到线程间通信和对象间通信的问题，线程间通信通过共享内存实现，对象间通信通过QT特有的signal/slot （信号与槽）机制实现[8]，它是QT的核心特征，也是QT区别于其他工具包的重要地方。
中心处理子模块负责用户在前台界面提交实验后的后台处理，负责将用户接口的实验控制信息通过实时模块接口传递给实时模块，并对从实时模块传递上来的采样数据作处理，处理后的数据返回给用户接口进行实时显示同时对数据作保存。
这部分程序通过线程调用运行，线程函数由c文件实现，中心处理子模块和实时模块通过FIFO（有名管道）实现进程间通信，通过读写FIFO实现消息的传递。
其他模块是系统今后可扩展的方向，例如评价与建模系统就可以利用测试系统提供的存储数据作进一步的数据评价并建立模型。
整个应用程序在集成开发环境Kdevelop3.0.4下开发，由系统生成Makefile文件，利用GNU下的gcc、g++工具来编译程序[7]。
例如对于c文件要生成目标文件可以执行：
gcc –c a.c a.o
将a.o放到Makefile指定的目录下并在Makefile文件中增加a.o的说明，c文件即可被链接到整个应用程序中。
5. 结论
搭建好硬件环境，配置好实时内核和板卡驱动并调试好应用程序，然后启动系统。
提交实验后用户界面的数据曲线实时变化，实验结束后查看数据文件，结果显示采样数据完整、准确。
实验结果如图4所示。
图4 实验过程中用户界面数据曲线实时变化图
本文给出了一种基于Linux的惯导器件测试平台的解决方案，经测试该解决方案中的采样数据能正确、实时的在前台界面显示，同时能正确的存储到本地硬盘，经核查数据文件中的数据完整、准确。
通过使用该系统，极大的提高了测试的精确性和便捷性，达到了预期的效果。
本系统是针对惯导器件自动化测试的，也可作为相关的实时数据采集、处理方案。
参考文献
[1]刘凯,余立建.基于嵌入式Linux系统的远程数据采集[J].计算机应用,2006/26/z1.
[2]张垚,孙新亚,古吟东.一种基于Intel x86平台和Linux操作系统的数据采集器[J].自动化仪表,2003/24/5.
[3]廖敬萍,马力.基于Linux的实时解决方案分析[J].现代电子技术,2006/29/19.
[4]王继刚,顾国昌,徐立峰,李翌.强实时性Linux内核的研究与设计[J].系统工程与电子技术,2006/28/12.
[5]ALESSANDRO R,JONATHAN C.LINUX设备驱动程序[M].北京:中国电力出版社,2002.
[6]毛德操,胡希明.Linux内核源代码情景分析[M].杭州:浙江大学出版社,2001.
[7]Arthur Griffith.KDE 2/Qt编程宝典[M].北京:电子工业出版社,2002.
[8]Daniel Solin.24小时学通Qt编程[M].北京:人民邮电出版社,2000.
Design of inertial navigation apparatus test platform based
on rt-linux
Wen Haibin
Beijing University of Posts and Telecommunications，Beijing （100876）
Abstract
In this paper a test platform of inertial navigation apparatus which uses rt-linux as os and Qt as base of applications is proposed.By inserting rt-module in free linux kernel,the whole system could get real time.Qt based applications can communication with re-module and users.The stabilization and low cost of this project are shown by the result of the experiment.
Keywords：test platform，rt-linux，Qt based applications。
