滑触线安装注意事项
滑触线安装注意事项滑触线是一种用于电气传输的装置，通常会在移动设备、电梯、起重设备等各种场合使用。
它通过与电极进行接触，使电流从电源传输到用户设备中。
滑触线的安装是非常重要的，因为它直接关系到电力传输的安全性和稳定性。
下面是关于滑触线安装的一些注意事项。
1.选择合适的滑触线类型：滑触线有不同的类型和规格，根据具体的使用场合和需求选择合适的滑触线非常重要。
确保滑触线的质量符合国家标准，并能够满足预期的电流传输需求。
2.确定滑触线的安装位置：在安装滑触线之前，需要确定滑触线的安装位置。
应尽量选择相对干燥、通风良好的地方，并考虑到滑触线的使用和维护的便利性。
3.清洁安装区域：在安装滑触线之前，需要清理安装区域，确保没有灰尘、杂物或其他障碍物。
这可以确保滑触线安装时的稳固性和可靠性。
4.安装地面导向槽：如果需要，可以在地面上安装导向槽，用于引导滑触线的移动轨迹。
导向槽应该固定牢固，并且安装位置应该合理，以防止导向槽移动导致滑触线脱离轨道。
5.安装绝缘材料：在滑触线的安装位置周围，需要安装绝缘材料来保护滑触线免受外部环境的影响。
绝缘材料应具有良好的绝缘性能，并且能够承受滑触线传输的电流。
6.确保滑触线与电极之间的良好接触：滑触线需要与电极牢固接触，以确保电流的正常传输。
在安装滑触线时，要确保电极与滑触线之间没有杂质或腐蚀物，并且使用适当的固定装置固定滑触线。
7.安装检查和测试：在将滑触线完全安装好后，应进行全面的检查和测试，确保滑触线的安装和连接没有问题。
可以使用适当的测试仪器来检查滑触线的传输性能和电气参数。
8.合理连接多段滑触线：在某些情况下，可能需要将多段滑触线连接起来以满足长距离传输的需求。
在连接多段滑触线时，应确保连接牢固可靠，并使用适当的连接器和绝缘材料。
9.定期检查和维护：滑触线的定期检查和维护对于确保其正常运行非常重要。
定期检查滑触线的连接和固定情况，清洁滑触线以去除杂质，并及时更换损坏的部件。
滑触线安装详解
滑触线安装详解一.滑触线安装位置选择1.安装位置应靠近传动位置，靠近移动受点设施同侧。
2.安装位置应无剧烈震动，无异物跌路冲击，尽量远避高温热源点。
3.应保证人或运动物体通过无阻碍，应考虑维修的方便性。
二.悬吊支架安装方式确定悬吊支架安装方式：根据P23选用悬吊兼具一般为1.2m。
三.滑触线安装前准备工作1.检查导管外观，不得扭曲变形，导轨街头应平直、光滑、搪锡良好、绝缘槽板应无断裂，导管槽口应大于10mm。
过于狭窄，可用扁钢撬板适当撬大。
2.集电器应在刷框中伸缩自如，且有一定压力，电刷应无破损。
集电器每根导管内，应移动流畅。
四.滑触线导管安装1.根据安装示意图，将导管及热膨胀补偿段、断线段、弧形段、中间供电段等，按实际位置，顺序编号。
2.将浮动悬吊夹、固定悬吊夹、以规定兼具配置数量，套入导管中。
3.起吊安装第一根导管时，应用固定悬吊夹悬吊在支架上，以作为全线校直基准，安装完毕后，如该段不作为固定悬吊段可用浮动夹代替。
4.吊起的第一根导管，将固定悬吊夹安装在支架上，调整与钢轨在水平方向向上，垂直方向上的中心线平行度，要求不大于1.5/1000后，拧紧螺母，将之固定。
5.接着起吊安装第二根，除符合第四条要求外，保证与第一根在水平和垂直方向直线度1.5/1000。
6.导管连接：不同导轨采用不同连接方式，如P10所示，请用户注意不论哪种连接方式，必须在接头处装有绝缘隔离板，防止因导轨窜动，接触金属外壳。
连接后，如有凸台或不平整，不光滑过渡之处，应撑开槽口，用石油、锉刀修平。
7.连接夹安装：导轨连接号，盖上连接夹，并拧紧螺钉，连接夹为工程塑料型。
对于室外使用场所，为防止雨水由连接夹侵入，必须在外壳对接端部开始，用绝缘粘带，连续反复裹覆二层，裹覆应是往复式，不能缠绕，以保证; 槽口畅通无阻。
8.导管外壳接地，每段导管端头，都有带接线端子的接线，用螺钉将相邻接线端子连接。
9.端头或中间供电。
本产品具有专门的供电段，供电段可根据需要，接在全线中部或端部，电缆进入接线盒时，必须保证橡胶套紧密卡紧电缆，以防止灰尘、雨水侵入。
安装滑线的小窍门
安装滑线的小窍门
工字钢滑车/
LOGO
滑触线的安装方式很多，不同的客户根据自己不 同的需求，安装方式都不大不相同，在此扬州市 大中电气有限公司将简单介绍几种安装滑触线的 方法，希望大家在安装滑触线的过程中避免不必 要地错误。 1)如何安装支架 一般来说支架应与行车路轨垂直安装，所有支架 应与行车路轨保持水平。安装间隔距离为2m一套 。为了保证滑触线的整体直线，要求支架安装纵 向误差不得超出1cm，横向误差不超过2cm。
LOGO
安装方式 滑触线的安装方式分为上面滑触、下面滑触和侧面滑触三种，一般采 用上面滑触。滑触线的配件支架一般为1.5-2米一个，特殊情况亦可 采取加强措施，适当扩大距离，三根滑触线之间的相间距离为 400mm，如为低阻抗滑触线，相间距离可扩大到450mm。
LOGO
安装绝缘材料组件 将绝缘材料组件固定在支架的预留间隙孔上，确保绝缘子整体直线。 4）连接滑线 将滑触线两端用连接专用固定板固定，拧紧螺丝，保证滑线接头处平 整即可，滑线连接夹板长度为18~22cm，连接后接头间隙为3-5(mm) 。

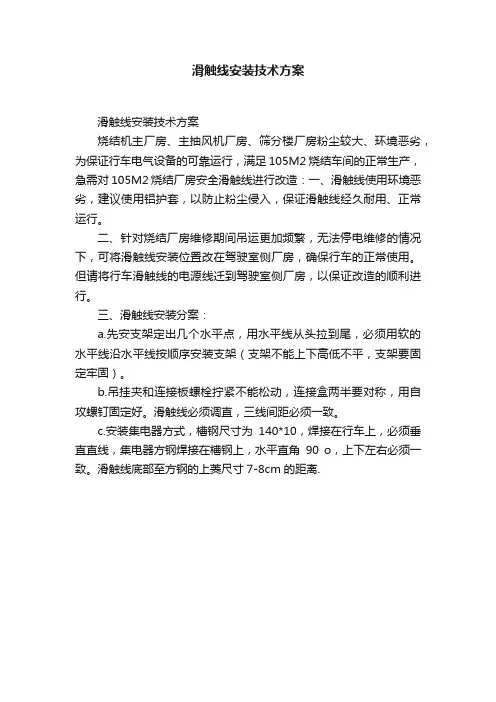

滑触线安装技术方案
滑触线安装技术方案
滑触线安装技术方案
烧结机主厂房、主抽风机厂房、筛分楼厂房粉尘较大、环境恶劣，为保证行车电气设备的可靠运行，满足105M2烧结车间的正常生产，急需对105M2烧结厂房安全滑触线进行改造：一、滑触线使用环境恶劣，建议使用铝护套，以防止粉尘侵入，保证滑触线经久耐用、正常运行。
二、针对烧结厂房维修期间吊运更加频繁，无法停电维修的情况下，可将滑触线安装位置改在驾驶室侧厂房，确保行车的正常使用。
但请将行车滑触线的电源线迁到驾驶室侧厂房，以保证改造的顺利进行。
三、滑触线安装分案：
a.先安支架定出几个水平点，用水平线从头拉到尾，必须用软的水平线沿水平线按顺序安装支架（支架不能上下高低不平，支架要固定牢固）。
b.吊挂夹和连接板螺栓拧紧不能松动，连接盒两半要对称，用自攻螺钉固定好。
滑触线必须调直，三线间距必须一致。
c.安装集电器方式，槽钢尺寸为140*10，焊接在行车上，必须垂直直线，集电器方钢焊接在槽钢上，水平直角90 o，上下左右必须一致。
滑触线底部至方钢的上菱尺寸7-8cm的距离.。
讲解行车安全滑触线安装方案
讲解行车安全滑触线安装方案很多客户因为车间改造为题而要考虑安装方案，就钢结构车间来说，很多旧的车间进行改造，就要好好考虑行车滑线安装方案了。
不考虑特殊情况，滑触线采用架空式，而不是采用地沟式。
就架空式滑触线安装方案来说，安全是首要考虑的问题。
一、行车安全滑触线安装1、车间整体改造，拆除旧设备，在拆除旧设备之前，一定要保证各路电源断掉，以免电源有电危及到，拆除人员的安全，一般拆除过程，先将旧的滑线，按照之前安装的反向秩序拆除。
先拿下滑触线、之后拿下提挂架、固定架、接头护套、动力输入等等，之后再将行车轨道压板下面的角钢支架拿下来，拆除基本算是完成。
2、行车安全滑线安装：a、根据滑触线现场情况，本文就DMHX-200A-L滑触线为例,滑触线采购好后，根据厂家提供的说明说，进行安装。
先将角钢支架按照1.25米的距离焊接或者固定在行车轨道压板底下。
b、固定好角钢支架后，在角钢支架下面安装好提挂架和固定架。
c、之后再将滑触线固定在提挂架和固定架之下，并安装好动力输入，各滑触线连接点的铝接头，之后安装接头护套和端冒。
d、集电器安装，将集电器支架焊接在行车的标准位置，将集电器穿入集电器支架上，并调整好集电器与滑触线的平行距离。
3、滑线调试。
各项设备安装好后，要进行滑线调试准备。
用设备保持好角钢支架的平行，各滑线不弯曲。
之后，通电测试行车运行。
4、行车滑线安装，如果遇到行车调试运行时，集电器打火花，需要检查一下导轨接头，适当磨合电刷，同时要保证60%接触面积。
二、一种厂房内行车滑触线安装方法，滑触线支架安装步骤，该方法包括下列步骤：1.根据滑触线的安装高度制作“Z"字型滑触线支架安装模具；2.在行车轨道平台上将滑触线支架安装模具固定在行车轨道上；3.利用该安装模具的调节螺杆调节模具，并通过水平仪观测安装模具的平直度，使其达到水平并固定；4.吊笼中的施工人员将滑触线支架放置在所述安装模具下部水平端上并焊接牢固；滑触线的调直步骤：在行车轨道平台上利用滑触线调直检测器检测已安装完毕的滑触线，确定滑触线是否达到标准。

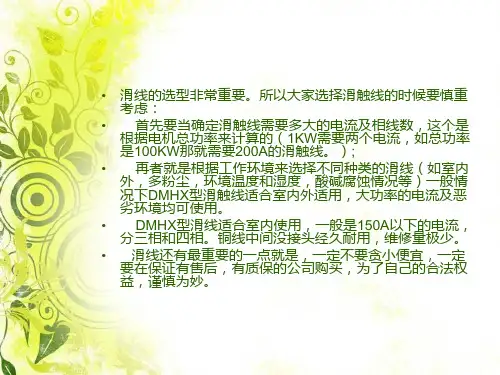

滑线安装技巧
• 滑线的选型非常重要。所以大家选择滑触线的时候要慎重 考虑：
• 首先要当确定滑触线需要多大的电流及相线数，这个是 根据电机总功率来计算的（1KW需要两个电流，如总功率 是100KW那就需要200A的滑触线。）;
• 再者就是根据工作环境来选择不同种类的滑线（如室内 外，多粉尘，环境温度和湿度，酸碱腐蚀情况等）一般情 况下DMHX型滑触线适合室内外适用，大功率的电流及恶 劣环境均可使用。
• 滑线的固定方式:滑线的固定要通过滑线配件之滑线固 定支架来完成，滑线固定支架分为角钢支架和工字钢支架， 外观呈不规则四边形，利用专用的螺母把滑线固定在滑线 支架上。滑线固定支架的安装距离不超过1.5米，并且滑 线固定支架都做过防腐蚀，防高温等处理。
滑线中间电源入线方法
• 1.首先安装滑线固定支架，固定滑线 • 2.电源进线 • 3.安装护罩 • 4.安装接线盒 • 5.安装接线板 • 6.安装滑线导体 • 7安装塑料槽 • 为了最大限度的保证滑线的使用寿命，
在滑线安装好了，还要做到以下几点来 保证滑线的使用安全和使用寿命。
ห้องสมุดไป่ตู้
• DMHX型滑线适合室内使用，一般是150A以下的电流， 分三相和四相。铜线中间没接头经久耐用，维修量极少。
• 滑线还有最重要的一点就是，一定不要贪小便宜，一定 要在保证有售后，有质保的公司购买，为了自己的合法权 益，谨慎为妙。
滑触线和移动式软电缆的安装
滑触线和移动式软电缆的安装
大型房间内的天车电源和室外大型移动电器设备常采用滑触线供电。
滑触线就是把母线装在封闭或半封闭的塑料导管内，嵌人多级输电铜导轨作为输电的母线。
导管内装有配合紧凑、移动灵活的集电器(或称集电器小车)，能在移动受电设备的拖动下，同步移动，同时通过在集电器上配置的多极电刷在导轨上滑动接触，将导轨上的电源可靠地送至用电设备。
吊车是工厂车间常用的起重设备。
常用的吊车有:电动葫芦、桥式吊车和梁式吊车等。
吊车的电源通常经滑触线供给，即配电线经开关设备对滑触线供电，吊车上的集电器再由滑触线上取得电源，如图7一11所示。
滑触线可由角钢、扁钢、圆钢、铜电车线等制成。
但以上几种滑触线能耗较大。
目前正在推广使用安全节能型滑触线装置，如小容量吊车用的新型具有塑料外壳防护的开口组合式滑触线。
在有爆炸危险或H一1级火灾危险的厂房内，或对滑触线有严重腐蚀性气体的厂房，均不能采用裸滑触线。
而应采用软电缆供电，如图7一12所示。
滑触线的安装与使用
滑触线的安装与使用安装说明在安装滑触线前先将角钢支架依据用户选择的安装形式，依据滑触线的悬挂间距固定好，在安装现场把每6米一根的滑触线上套上所需的悬挂座，和两端接头护套各一个，还在一端装上铝接头一个，装铝接头时应留意只能将铝导轨伸进接头的1/2留给另一根导轨连接用，以上工作预备好后，再把一根一根的滑触线悬挂在支架上，进行全线连接，连接时应拧紧每个接头的螺丝。
在滑触线全线长超过200米时应加装伸缩装置（伸缩装置本厂随时供应），在引接电源线进线时，可在每6米一根的接头处引接。
在安装弯道滑触线时，悬吊距离应相应缩短，详细尺寸可依据现场条件而定。
在安装导电器时先把导电器装在配套的方管上，选择与滑触线协作的适当位置固定在用电设施上，应留意为使导电器与滑触线有很好的跟踪性能和良好的接触力量，导电器与滑触线应安装在同一垂直、水平方向。
维护保养为了保证滑触线正常运行，延长其使用寿命，扬州市大中电气认为在滑触线投入运行后，应对其进行定期检修。
1、电刷：应依据移动用电设施使用状况每1—3个月检查一次。
重点检查集电器电刷的磨损状况，若磨损量25mm时，必需更换。
检查时若发觉电刷松动或发生磨损偏斜时，应查明缘由，准时处理。
2、集电器：至少每季度检查一次。
重点检查紧固件有无松动、移位及塑料件和活动件磨损状况，检查弹簧拉力（集电器电刷与导轨的接触压力应保持肯定压力（见下表发觉问题准时处理。
3、连接件：至少每年检查一次。
重点检查紧固螺栓、焊缝及支撑件是否松动、锈蚀、移位等，发觉问题，准时处理。
4、日常检查：重点检查轨道的平直度有无明显偏差（大于20mm）、错位，绝缘爱护件有无脱落、断裂、破损，不锈钢“V”型槽有无翘起；轨道上有无异物及导电粉尘等。
必要时应检测其绝缘电阻是否符合要求（相间绝缘电阻应25MQ）O特殊对行车轨道重合度、轨距、倾斜度等偏差较大，使用频繁、车间粉尘过大、温度较高及有水、酸、碱、雾和室外使用的环境，必需加强日常检查与维护。
