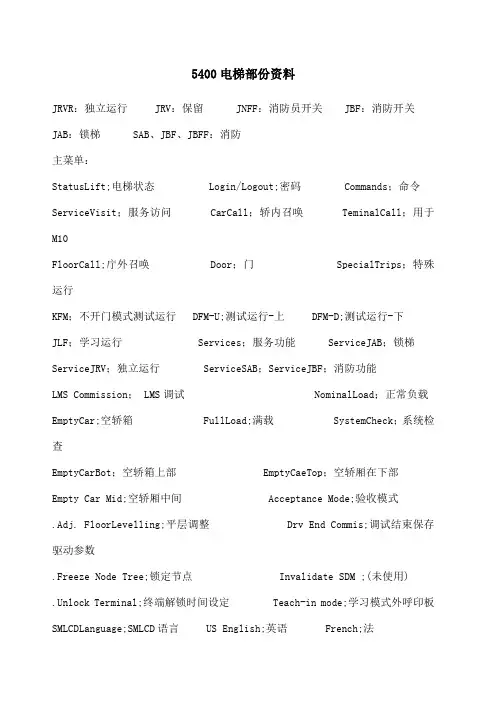

迅达 部分调试 说明
5400电梯部份资料JRVR：独立运行 JRV：保留 JNFF：消防员开关 JBF：消防开关JAB：锁梯 SAB、JBF、JBFF：消防主菜单：StatusLift;电梯状态 Login/Logout;密码 Commands；命令ServiceVisit；服务访问 CarCall；轿内召唤 TeminalCall；用于M10FloorCall;庁外召唤 Door；门 SpecialTrips；特殊运行KFM；不开门模式测试运行 DFM-U;测试运行-上 DFM-D;测试运行-下JLF；学习运行 Services；服务功能 ServiceJAB；锁梯ServiceJRV；独立运行 ServiceSAB；ServiceJBF；消防功能LMS Commission； LMS调试 NominalLoad；正常负载EmptyCar;空轿箱 FullLoad;满载 SystemCheck；系统检查EmptyCarBot；空轿箱上部 EmptyCaeTop；空轿厢在下部Empty Car Mid;空轿厢中间 Acceptance Mode;验收模式.Adj. FloorLevelling;平层调整 Drv End Commis;调试结束保存驱动参数.Freeze Node Tree;锁定节点 Invalidate SDM ;(未使用).Unlock Terminal;终端解锁时间设定 Teach-in mode;学习模式外呼印板SMLCDLanguage;SMLCD语言 US English;英语 French;法German;德 Spanish;西 Numeric;Tests ；测试1.LON；（1）Service Pin；Pin测试(进入后按一下印板上的PIN按钮，来检查通讯状态)（2）LON Board ；（进入后通过选择印板类型和地址来查找印板的通讯状态）（3）Force SW downl；下载软件2.Servitel Call；（1）Reg Center；（2）Aux Center；3.VF Test；变频器测试（1）DC Link Test; 直流环测试（2）CurrentLoopTst; 电流环测试（3）EstimMotorPara; 主机参数估算（4）Direction Test; 方向测试（5）ZeroPositionTest; 零位测试（6）EstimatInertia; 惯量估算(7)Memory Test; 记忆测试 (8)Fan Test; 风扇测试(9)LED Test; 灯测试 (10)ChargeDCLTest; DCL加载测试(11)DischargDCLTst; DCL不加载测试 (12)CapFormingTest; 电容测试(13)FCR Test; FCR测试 (14)FCR IGBT Test; FCRIGBT测试4.Ck Empty Car;空轿厢检查5.Acceptance;验收(1)Brake Test;抱闸测试 2)EN81 Test; EN81测试3)Traction Test;曳引测试 4)Overspeed 1 Test;超速1测试5）Overspeed 2 Test;超速测试 6）TripTimeTest7）UpTermSlowDown 慢速下行测试 8)DownTermSlowDo 慢速上行测试9)KNE Test KNE测试【五】Status；状态1.Status Group；群控状态2.Drive；驱动3.I/Os；4.Board I/Os；印板I/O5.Versions；版本1）GC Software；GC软件版本 2）Drive Software；驱动软件版本6.PCT Type；PCT类型7.Date & Time；日期&时间8.Load；负载9.Position Abs；绝对位置 10.Positin Rel；相对位置11.LON ；总线节点状态 12.LON nodes CH1；总线节点状态13LON nodes CH2；总线节点状态 14.BIO nodes type；总线节点状态15.Floor Enables；可用楼层1）Normal Floors；正常楼层 2）Secured Floors；被封锁楼层16.Calls ；呼梯1）Floor Calls；厅外呼梯 2）Car Calls ；轿内呼梯17、LON SW-Dwnload ；软件下载状态18.Available Srv 可用服务19.Oil Temp ；油温（液压梯专用）20.Brake Test ；抱闸测试结果21.Drive AMPS；电流未使用【六】Parameters；参数1.Group ；群控1）Floor Markings ；层楼标记 2）Call Space； 3）Walk Time Mult；4）Riser Car Dist； 5）Walking Speed； 6）Allocation Dir；2.Lift 电梯1）Over The Hill; 2）Min Board Time; 3)Min Exit Time;3.Door;门1)HoldOpen Exit;内令开门保持 2)HoldOpen Board;外召开门保持3)Final Timer;强迫关门时间 4)Min Door Open ;最小开门时间4.Door2;第二侧门1)HoldOpen Exit； 2)HoldOpen Board； 3)Final Timer； 4)Min Door Open；5.Car；轿厢1）Delay Cab Light；照明延时 2）Minimal Load ；最小负载 3）Main Floor；6.主楼层1）Services；服务参数 2）JAB Floor；JAB楼层3）JBF Alt Floor；JBF附属楼层 4）JBF Floor；JBF楼层5）JNO Release 6）KW Sel Lift 7）Access Codes8）NF Sel Lift 9）RNO Rec Floor 10）Park Floor11）Park Floor Ena 12）Park Door Time7.Drive General；一般驱动参数 V-Insp；安装运行速度V-Recall；召会速度 V-Relevel；再平层速度V4；额定速度 A2加速度 A6 减速度A-Relevel再平层加速度 J1加加速度 J3加减速度J5减减速度 J7减加速度 J-Relevel再平层加加速度KSERE-DistKSERE距离 Relevel Dist再平层距离Max Door Zone最大门区 Unbalance Bot下平衡Unbalance Top上平衡 Break Start De抱闸打开延时Max Trip Time最大运行时间Win Auto Tacho Res Auto Tacho Pre IndiceHyd Switch Tim Hyd Pause Tim Early Brake早期抱闸KB Feedback抱闸触点反馈 FS_Nom US_NomIS_Nom Pole Pairs P Gain Speed Ti Speed P-AmpliP-Ampli Decel Dist-Stop Prec I Ampli DecelMin Distance最小楼层距离 On Level Dist水平距离Y/Delta Enable Y/Delta Time Softstop TimeColdOil MinTim ColdOil MaxTim AST Timeout Relevel TriesCold Oil Temp Warm Oil Temp Regulated Up Fast DownInsp Speed PWM Offset Up PWM Offset DwnServoFreq Accel Up Accel Down Decel UpDecel Down PWM Max Up PWM Start Down PWM Min Down Speed Reg Up Speed Fast Dwn IGS Direction8.Drive Settings；驱动设置Tacho Factor转速因数编码器参数 Nominal Load额定载荷Reeving Factor曳引比 TachFactrMotor主机编码器Gear Ratio减速比 TractnDiameter曳引轮直径 Inertia 惯量Code Type代码类型安全标准类型 ETSL TypeETSL类型速度监控类型Encoder Type编码器类型 Gear Type减速箱类型 InvInputVoltage 输入电压Nominal Speed额定速度 Inverter Setting变频器类型 Id Motor 主机IDShaftInfoType井道信息类型 Brake Type抱闸类型 Load TypePhase Dir.相序 Servitel远程监控（未使用）Install No Dir Call JAB Dir Call BR Dir Call JRVDir Call SRE Dir Call NT Dir Call NS Dir Call EOS Test Trip Test Call Periodic Call Reg CenterAl Center Pic Center Aux Center Mini Center Reserve Own Dial Nbr Dial Prefix Dial Substr1Dial Substr2 Ans Time Win Modem Baud Modem Init Modem Setup1 Modem Setup2 FaultPerPeriod Trips Til NT Error Delay9.System系统1）Date 日期 2）Time 时间 LCD Password密码【七】ErrorLog 故障表1.Show 显示2.Show All 显示所有故障3.Clear Errors 清除故障【八】Statistics统计1.Car Trips 轿厢运行次数2.Door Trips 门运行次数二侧门运行次数 4.Run Hours 运行小时5.Clear 清除结果一、零位测试步骤电梯在更换或调整主机编码器或原测试零位丢失后需进行零位测试。
迅达_电梯__MX-GC__外呼设置 (1)
在轿箱运行到另一个楼层后，此楼层的所有功能都可正常使用
9 062001_2
平层修正
Login Commands Adj.Floor Lev OK
10 062001_2
MX-GC 4.0
1 062001_2
诊断-MX-UI(SMLCD)
芯片卡&电梯号 群控通讯&LON 总 线
JMOF 开关
安全回路
运行方向&平层状 态
SMLCD
电源&门触发
2 062001_2
诊断-MX-UI(SMLCD) (k604454:P12)
运行状态
梯号
轿箱状态
楼层 位置
轿箱负载
Sevetel 主梯
用于选择不同的消防模式 (JBF,JNFF)
5 062001_2
诊断-BIOPCSE
CFG2 CFG1 CN7
CFG4 CFG3 CN8
0
0
JBF
0
0
JNFF
0
1
JBF-H1 0
1
JNFF-H1
1
0
JBF-H2 1
0
JNFF-H2
1
1
NONE 1
1
NONE
6 062001_2
故障诊断
LONIBV
062001_2
设置入口侧
7
设置E-Fixtures
用内选将轿箱移动到控制柜所在楼层 Login Commands Teachin on OK
进入 “Teachin” 模式
轿门会始终保持打开
迅达5400部分调试资料说明书
5400电梯部份资料JRVR：独立运行 JRV：保留 JNFF：消防员开关 JBF：消防开关JAB：锁梯 SAB、JBF、JBFF：消防主菜单：StatusLift;电梯状态 Login/Logout;密码 Commands；命令ServiceVisit；服务访问 CarCall；轿内召唤 TeminalCall；用于M10 FloorCall;庁外召唤 Door；门 SpecialTrips；特殊运行KFM；不开门模式测试运行 DFM-U;测试运行-上 DFM-D;测试运行-下JLF；学习运行 Services；服务功能 ServiceJAB；锁梯ServiceJRV；独立运行 ServiceSAB；ServiceJBF；消防功能LMS Commission； LMS调试 NominalLoad；正常负载EmptyCar;空轿箱 FullLoad;满载 SystemCheck；系统检查EmptyCarBot；空轿箱上部 EmptyCaeTop；空轿厢在下部Empty Car Mid;空轿厢中间 Acceptance Mode;验收模式.Adj. FloorLevelling;平层调整 Drv End Commis;调试结束保存驱动参数.Freeze Node Tree;锁定节点 Invalidate SDM ;(未使用).Unlock Terminal;终端解锁时间设定 Teach-in mode;学习模式外呼印板SMLCDLanguage;SMLCD语言 US English;英语 French;法German;德 Spanish;西 Numeric;Tests ；测试1.LON；（1）Service Pin；Pin测试(进入后按一下印板上的PIN按钮，来检查通讯状态)（2）LON Board ；（进入后通过选择印板类型和地址来查找印板的通讯状态）（3）Force SW downl；下载软件2.Servitel Call；（1）Reg Center；（2）Aux Center；3.VF Test；变频器测试（1）DC Link Test; 直流环测试（2）CurrentLoopTst; 电流环测试（3）EstimMotorPara; 主机参数估算（4）Direction Test; 方向测试（5）ZeroPositionTest; 零位测试（6）EstimatInertia; 惯量估算(7)Memory Test; 记忆测试 (8)Fan Test; 风扇测试(9)LED Test; 灯测试 (10)ChargeDCLTest; DCL加载测试(11)DischargDCLTst; DCL不加载测试 (12)CapFormingTest; 电容测试(13)FCR Test; FCR测试 (14)FCR IGBT Test; FCR IGBT测试4.Ck Empty Car;空轿厢检查5.Acceptance;验收(1)Brake Test;抱闸测试 2)EN81 Test; EN81测试3)Traction Test;曳引测试 4)Overspeed 1 Test;超速1测试5）Overspeed 2 Test;超速测试 6）TripTimeTest7）UpTermSlowDown 慢速下行测试 8)DownTermSlowDo 慢速上行测试9)KNE Test KNE测试【五】Status；状态1.Status Group；群控状态2.Drive；驱动3.I/Os；4.Board I/Os；印板I/O5.Versions；版本1）GC Software；GC软件版本 2）Drive Software；驱动软件版本6.PCT Type；PCT类型7.Date & Time；日期&时间8.Load；负载9.Position Abs；绝对位置 10.Positin Rel；相对位置11.LON ；总线节点状态 12.LON nodes CH1；总线节点状态13LON nodes CH2；总线节点状态 14.BIO nodes type；总线节点状态15.Floor Enables；可用楼层1）Normal Floors；正常楼层 2）Secured Floors；被封锁楼层16.Calls ；呼梯1）Floor Calls；厅外呼梯 2）Car Calls ；轿内呼梯17、LON SW-Dwnload ；软件下载状态18.Available Srv 可用服务19.Oil Temp ；油温（液压梯专用）20.Brake Test ；抱闸测试结果21.Drive AMPS；电流未使用【六】Parameters；参数1.Group ；群控1）Floor Markings ；层楼标记 2）Call Space； 3）Walk Time Mult；4）Riser Car Dist； 5）Walking Speed； 6）Allocation Dir；2.Lift 电梯1）Over The Hill; 2）Min Board Time; 3)Min Exit Time; 3.Door;门1)HoldOpen Exit;内令开门保持 2)HoldOpen Board;外召开门保持3)Final Timer;强迫关门时间 4)Min Door Open ;最小开门时间4.Door2;第二侧门1)HoldOpen Exit； 2)HoldOpen Board； 3)Final Timer； 4)Min Door Open；5.Car；轿厢1）Delay Cab Light；照明延时 2）Minimal Load ；最小负载 3）Main Floor；6.主楼层1）Services；服务参数 2）JAB Floor；JAB楼层3）JBF Alt Floor；JBF附属楼层 4）JBF Floor；JBF楼层5）JNO Release 6）KW Sel Lift 7）Access Codes8）NF Sel Lift 9）RNO Rec Floor 10）Park Floor11）Park Floor Ena 12）Park Door Time7.Drive General；一般驱动参数 V-Insp；安装运行速度V-Recall；召会速度 V-Relevel；再平层速度V4；额定速度 A2加速度 A6 减速度A-Relevel再平层加速度 J1加加速度 J3加减速度J5减减速度 J7减加速度 J-Relevel再平层加加速度KSERE-DistKSERE距离 Relevel Dist再平层距离Max Door Zone最大门区 Unbalance Bot下平衡Unbalance Top上平衡 Break Start De抱闸打开延时Max Trip Time最大运行时间Win Auto Tacho Res Auto Tacho Pre IndiceHyd Switch Tim Hyd Pause Tim Early Brake早期抱闸KB Feedback抱闸触点反馈 FS_Nom US_NomIS_Nom Pole Pairs P Gain Speed Ti Speed P-Ampli AccelP-Ampli Decel Dist-Stop Prec I Ampli DecelMin Distance最小楼层距离 On Level Dist水平距离Y/Delta Enable Y/Delta Time Softstop TimeColdOil MinTim ColdOil MaxTim AST Timeout Relevel TriesCold Oil Temp Warm Oil Temp Regulated Up Fast Down Insp Speed PWM Offset Up PWM Offset DwnServoFreq Accel Up Accel Down Decel UpDecel Down PWM Max Up PWM Start Down PWM Min DownSpeed Reg Up Speed Fast Dwn IGS Direction8.Drive Settings；驱动设置Tacho Factor转速因数编码器参数 Nominal Load额定载荷Reeving Factor曳引比 TachFactrMotor主机编码器Gear Ratio减速比 TractnDiameter曳引轮直径 Inertia 惯量Code Type代码类型安全标准类型 ETSL TypeETSL类型速度监控类型Encoder Type编码器类型 Gear Type减速箱类型 InvInputVoltage输入电压Nominal Speed额定速度 Inverter Setting变频器类型 Id Motor主机ID ShaftInfoType井道信息类型 Brake Type抱闸类型 Load Type称重类型Phase Dir.相序 Servitel远程监控（未使用）Install No Dir Call JAB Dir Call BR Dir Call JRVDir Call SRE Dir Call NT Dir Call NS Dir Call EOS Test Trip Test Call Periodic Call Reg CenterAl Center Pic Center Aux Center Mini Center Reserve Own Dial Nbr Dial Prefix Dial Substr1Dial Substr2 Ans Time Win Modem Baud Modem InitModem Setup1 Modem Setup2 FaultPerPeriod Trips Til NTError Delay9.System系统1）Date 日期 2）Time 时间 LCD Password密码【七】ErrorLog 故障表1.Show 显示2.Show All 显示所有故障3.Clear Errors 清除故障【八】Statistics统计1.Car Trips 轿厢运行次数2.Door Trips 门运行次数3.2.Door Trips 二侧门运行次数4.Run Hours 运行小时5.Clear 清除结果一、零位测试步骤电梯在更换或调整主机编码器或原测试零位丢失后需进行零位测试。
人机交互接口技术
通过8279扩展的键盘接口电路图
第三章 人机交互接口技术
8279 的编码格式：当有键按下时， 8279 内部 由硬件自动生成一个与之相应的代码，编码的格 式如表3-4所示。
键值：由列扫描信号和行扫描信号组成键值。
第三章 人机交互接口技术
SL0 SL1 SL2
8279
P0.0
~
0.7
DB0
CS A0 RD WR
~
7
A B C
P2.7 P2.6
8031 RD WR ALE/P
Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7
RL0 RL1 RL2 RL3 RL4 RL5 RL6 RL7Leabharlann CLK SHIFT.
CNTL/S
.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..
第三章 人机交互接口技术
3.1.4 键盘特殊功能的处理
2、双功能键和多功能键的设计 2）多功能键的设计 设计方法： 选择一个 RAM单元对某一个键按下的次数进行计数，同时 配合一个启动键，当按下启动键时，当前计数值有效，根据 不同的计数值转到相应的程序入口。 采用复合键。将两个或两个以上的键联合，只有当这些键同 时按下的时候，才能转去执行相应的功能程序入口。 为了确保相关键的复合，定义一个引导键，只有该键和 其他键同时按下时，才形成一个复合键，若单纯地按下引导 键，值执行控操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MX-GC控制系统-MX-UI人机操作接口
MX-UI_SMLCD人机操作接口
LED状态
Chip card功能
•合同号、国家等。
•驱动参数。
•电梯号。
•控制模式。
•基站。
•楼层布置。
•层楼定义。
•等…
•开通的服务功能。
1、LON/BIO软件下载/固化
闪“％” LON节点软件下载进行中 “？” LON或BIO节点必须固化闪“？” 在执行节点固化命令
闪“！” 节点固化不成功
“！” 在节点固化后LON/BIO节
点有丢失或增加
空白节点固化成功且LON/BIO
节点没变化2、主梯状态（M＝主梯，空白＝不是主梯）
3、服务访问状态（如果“*”闪，服务访问激
活）
4、电梯额定载荷百分之多少（DMS）或负
载开关的状态
5、电梯名字或群控内的梯号
6、驱动状态
0 电梯停止
＋电梯在加速
＝电梯在匀速运行
－电梯在减速
F 驱动无效
？状态未知
7、电梯轿厢状态
＝轿厢停在门区
# 轿厢在门区外
↑轿厢上行
↓轿厢下行
？状态未知
8、电梯目前所在楼层
9、运行控制状态（电梯故障时会显示电梯运行控制故障代码
10、轿厢离最近楼层的位置（“-”在下，“＋”在上）11、轿厢离最近楼层的平层距离
12、门状态
某一侧轿门（前门或后门）
轿门打开
关门
开门
轿门关闭
轿门上锁
门停止或没电
门状态未知
13、电梯轿厢运行速度
14、电梯控制状态
若 “ ＊ ” 号在闪烁，则 “ 服务访问 ” 被激活，电梯在正常使用是服务访问要关闭。
