重难点指导1-1-4-1低温辐射热水供暖系统的管路布置和敷设方法资料
低温热水地板辐射采暖系统工程安装方案
低温热水地板辐射采暖系统工程安装方案一、采暖系统材料的选用及其作业条件1、材料的选用1．1、根据设计要求，管材选用PE—Xa型管材，其外径、最小壁厚及允许偏差等各项指标均应符合相关标准要求;管材以盘管方式供货，长度不得小于 100m／盘.1．2、管件要求为与管道相配套的管件，外观应完整、无缺损、无变形、无开裂；管件的物理力学性能应符合相关的标准要求；管件的螺纹应完整,如有断丝或缺丝，不得大于螺纹全丝口数的1 0％。
1．3、绝热板材应用聚氯乙烯泡沫板材，其密度≮20kg／m³,导热系数≯ 0．05W／m＊W．压缩应力≮lOOkPa，吸水率≯4％，氧指数≮32；其表面应敷有真空镀铝聚酯薄膜面层.1．4、材料的外观质量要求:颜色要一致，色泽均匀。
无分解变色；管材的内外表面要光滑、清洁，不允许有分层、针孔、裂纹、气泡、起皮、痕纹和夹杂,允许有轻微的、局部的、不使外径和壁厚超出允许偏差的划伤、凹坑、压入物和斑点等缺陷。
2、施工条件2．1、已确定施工方案，并进行了技术交底。
2．2、核对管道坐标、标高、排列是否正确合理.2．3、按照设计图纸，画出房间、部位、管道分路、管径、甩口施工草图。
2．4、敷设管道的防水层、防潮层已完成并清理干净。
二、施工二艺(按施工过程进行说明）1、楼地面基层清理严格控制楼地面基层的平整度,其平整度允许偏差应符合规范要求。
铺设保温板前应清理面上的垃圾、浮灰、附着屋(特别为有机物)等.2、绝热板材的铺设2．1、房间周围边墙、柱的交界处应设绝热板保温带，其高度要高于细石混凝土回填层。
2．2、绝热板应清洁、无破损，在楼地向铺设平整、搭接严密。
绝热板拼装紧凑，间隙为lOmm,错缝铺设，板接缝处全部用胶带粘接，胶带宽度2．3、房问面积过大时，以6000*6000mm为方格留伸缩缝,缝宽为1 0mm,伸缩缝处用厚度为1 0mm的绝缘板立放,高度与细石混凝土齐平。
2．4、镀铝聚酯薄膜棉层的施工薄膜面层应满布采暖房间，搭接处相互搭接≥lOOmm,在伸缩缝处不能断开,铺设应平整，无跷起的边角。
热水采暖系统的管路布置、敷设与安装技术
一、管路布置和敷设方法采暖系统设计时，应考虑到热力输送和循环流动的问题。
为此，进行管路布置和敷设时应遵循一定的原则，即尽量使管道铺设的构造简单，缩短管路长度，且要求各个分支环路的压力平衡或者保障环路的压力易调节，保障后期管道维护的便捷性。
1.合理确立引入口的安装位置。
引入口指的是热源管路和采暖系统连接的位置，其中还会装设相关的仪表和控制装置。
进行引入口位置选择时，通常需要考虑到管道铺设走向的问题，并且结合锅炉房的位置确定。
一般而言，引入口会被设置在地沟或者地下室空间内，一些装置较多规模偏大的引入口需要设置在单独的房间内。
引入口设置时，经常会出现穿过墙体或者楼梯的现象，在建筑施工时，就需要预留出特定规格的孔洞，以确保管道的顺利敷设。
2.有效划分环路与干管。
进行环路设计和干管分布设计时，应考虑到后期使用过程中的热量调节问题和管道维修问题，为方便维修与养护，需要根据室内空间的分布规律，进行多个环路的设置，并且形成多个分支环路，使其形成相对独立的环路系统，可以室内房间为单位，设置环路，可实现对各个空间温度的有效调节。
在环路划分时，应确保各个环路的阻力以及压力易于调节，且为了保障维护管理的便捷性，应优先选用同程式系统设置方法。
进行回路设置时，还应注意控制干管水流的方向，其中右环路的供水应保持与干管水流一致，而左环路供水应与干管水流相反。
因建筑空间内的各个房间存在不同的朝向问题，会受到阳光照射的影响出现温度差异过大的问题，为使各个房间的温度得到均衡控制，也应使其形成独立的环路，对供热热量进行调节。
3.管道布置与敷设的相关要求。
（1）采暖管道敷设时，根据敷设方式的不同可被分为两种，一种为生产厂房和民用建筑中的明装方式，一种为对于室内装饰效果要求较高的暗装方式。
在城乡一体化建设逐渐推进的基础上，暗装方式已经成为管道敷设的主体方式；（2）当将干管布设于顶棚下端位置时，应对管道的坡度进行合理控制，尽量将其控制0.002-0.003。
1-1-4-1低温辐射热水供暖系统的管路布置和敷设的方法
项目一：室内热水供暖工程施工模块一：识读、绘制室内热水供暖系统施工图单元4 辐射供暖系统1-1-4-1低温辐射热水供暖系统的管路布置和敷设的方法1.低温热水地板辐射供暖系统的特点低温热水地板辐射供暖是一种卫生条件和舒适标准都比较高的供暖形式，和对流供暖相比，它具有以下特点：（1）辐射供暖时，人或物体受到辐射照度和环境温度的综合作用，人体感受的实感温度可比室内实际环境温度高2～3℃左右，即在相同舒适感的前提下，辐射供暖的室内空气温度可比对流供暖时低 2～3℃，室温降的结果可以减少能源消耗。
（2）辐射供暖时，人体和物体直接接受辐射热，减少了人体向外界的辐射散热量。
并且室温由下向上逐渐降低，给人以脚暖头凉的良好感觉，改善血液循环，促进新陈代谢。
因此辐射供暖时人体具有最佳的舒适感。
（3）辐射供暖时沿房间高度方向上温度分布均匀，温度梯度小，房间的无效损失减小了。
热媒传送温度低，传送时无效热损失小。
辐射供暖方式较对流供暖方式热效率高。
（4）辐射供暖系统由于地面层及混凝土层蓄热量大，间歇供暖时，室温波动小，热稳定性好。
（5）地板辐射供暖系统方便于分户热计量和控制。
系统供回水多为双管系统，可在每户的分水器前安装热量表进行分户热计量。
还可通过调节分、集水器上的环路控制阀门，调节室温。
用户还可采用自动温控装置，自行控制室温。
（6）辐射供暖不需要在室内布置散热器，少占室内的有效空间，也便于布置家具。
（7）辐射供暖减少了对流散热量，室内空气的流动速度也降低了，避免了室内尘土的飞扬，有利于改善卫生条件。
（8）辐射供暖系统比对流供暖系统的初投资高。
2.地板辐射供暖系统常用的加热盘管布置形式及特点地板辐射供暖系统比较常用的加热盘管布置形式有三种：直列式、旋转式、往复式，如图1-1-38。
直列式最为简单，但其板面温度随着水的流动逐渐降低，首尾部温差较大，板面温度场不均匀。
旋转式和往复式虽然铺设复杂，但板面温度场均匀，高、低温管间隔布置，供暖效果较好。
1-1-4-1低温辐射热水供暖系统的管路布置和敷设的方法
图 1-1-38 加热盘管常用布置形式
a) 直列式 b) 旋转式 c) 往复式
3. 低温热水地板辐射供暖系统的设计要求
图 1-1-39 为热水地板供暖系统结构示意图，低温热水地板辐射供暖系统的阻力应
计算确定， 加热管内的水流速度不应小于
0.25m/s ，每个环路供回水阀门以后 （含阀门、
加热管和热媒集配装置等构件） 的阻力不宜超过 30ｋＰ a。同一集配装置的每个环路加
项目一：室内热水供暖工程施工
模块一：识读、绘制室内热水供暖系统施工图
单元 4 辐射供暖系统
1-1-4-1 低温辐射热水供暖系统的管路布置和敷设的方法
1. 低温热水地板辐射供暖系统的特点
低温热水地板辐射供暖是一种卫生条件和舒适标准都比较高的供暖形式，和对流
供暖相比，它具有以下特点：
（ 1）辐射供暖时，人或物体受到辐射照度和环境温度的综合作用，人体感受的实
热管长度应尽量接近，一般应控制每个环路的长度在
60～ 80m，最长不超过 120m。低
温热水地板敷设供暖系统的供回水温度应计算确定，民用建筑的供水温度不应超过
60℃，供回水温差宜小于或等于
10℃，同一热源输配系统的各房间，应按相同的水温
进行计算。
低温热水地板辐射供暖系统每一集配装置的分支环路不宜多于
结构层
结构剖面图
伸缩节
分水器
供水环路 回水环路
200— 250
50 1
踢脚线
200
0 25
地面标高 0 10 60
20 20
0
3
50 1
边角保温材料
膨胀带 环路平面图
分水器侧视图
0 15 200
250

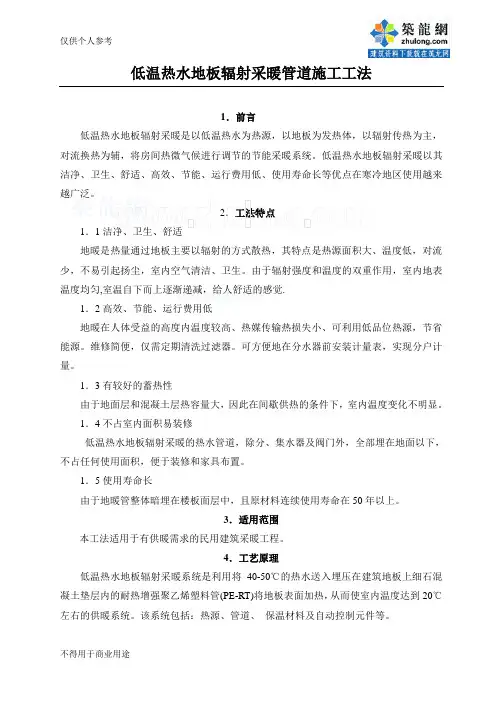

低温热水地板辐射采暖管道施工工法_secret
低温热水地板辐射采暖管道施工工法1．前言低温热水地板辐射采暖是以低温热水为热源，以地板为发热体，以辐射传热为主，对流换热为辅，将房间热微气候进行调节的节能采暖系统。
低温热水地板辐射采暖以其洁净、卫生、舒适、高效、节能、运行费用低、使用寿命长等优点在寒冷地区使用越来越广泛。
2．工法特点1．1洁净、卫生、舒适地暖是热量通过地板主要以辐射的方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气清洁、卫生。
由于辐射强度和温度的双重作用，室内地表温度均匀,室温自下而上逐渐递减，给人舒适的感觉.1．2高效、节能、运行费用低地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源，节省能源。
维修简便，仅需定期清洗过滤器。
可方便地在分水器前安装计量表，实现分户计量。
1．3有较好的蓄热性由于地面层和混凝土层热容量大，因此在间歇供热的条件下，室内温度变化不明显。
1．4不占室内面积易装修低温热水地板辐射采暖的热水管道，除分、集水器及阀门外，全部埋在地面以下，不占任何使用面积，便于装修和家具布置。
1．5使用寿命长由于地暖管整体暗埋在楼板面层中，且原材料连续使用寿命在50年以上。
3．适用范围本工法适用于有供暖需求的民用建筑采暖工程。
4．工艺原理低温热水地板辐射采暖系统是利用将40-50℃的热水送入埋压在建筑地板上细石混凝土垫层内的耐热增强聚乙烯塑料管(PE-RT)将地板表面加热，从而使室内温度达到20℃左右的供暖系统。
该系统包括：热源、管道、保温材料及自动控制元件等。
图4-1低温热水地暖辐射系统基本构造5．施工工艺流程及操作要点5 . 1 施工工艺流程5．2操作要点 5．2. 1 施工准备熟悉图纸、规范、图集，参阅有关施工工艺，检查施工现场供水、供电条件，有储放材料的临时设施；墙面内粉刷已完成（不含面层），外窗外门已安装完毕，厨房、卫生间闭水试验已做完并经过验收。
5．2. 2基层清理1. 清理干净楼面砂浆及其它附着物。
低温热水地板辐射供暖系统安装技术交底
低温热水地板辐射供暖系统安装技术交底一、施工准备1、材料要求(1)管材与其他供暖系统共用同一集中热源水系统,且其他供暖系统采用钢制散热器等易腐蚀构件时,管材宜有阻氧层,以有效防止渗入氧而加速对系统的氧化腐蚀。
1)管材的外径、最小壁厚及允许偏差,应符合规范规定的相关要求。
(2)管件的质量要求1)管件与螺纹连接部分配件的本体材料,应为锻造黄铜。
使用PE-RT管作为加热管时,与PE-RT管直接接触的连接件表面应镀镍。
2)管件的外观应完整、无缺损、无变形、无开裂。
3)管件的物理力学性能,应符合规范规定的要求。
4)管件的螺纹应符合国家标准《非螺纹密封的管螺纹》(GB/T7307-1987)的规定。
螺纹应完整,如有断丝和缺丝,不得大于螺纹全丝口数的10%。
(3)绝热板材的质量要求1)绝热板材宜采用聚苯乙烯泡沫塑料,其物理性能应符合下列要求:①密度不应小于20kg/m。
②导热系数不应大于0.05W/(m.K)③压缩应力不应小于100kPa。
④吸水率不应大于4%。
⑤氧指数不应小于32.注当采用其他绝热材料时,除密度外的其他物理性能应满足上述要求。
2)为增强绝热板材的整体强度,并便于安装和固定加热管,对绝热板材表面可分别作如下处理:①敷有真空镀铝聚脂薄膜面层。
②敷有玻璃布基铝箔面层。
③铺设低碳钢丝网。
2、作业条件(1)设计图纸及其他技术文件齐全。
(2)有经批准的施工组织设计或施工方案。
(3)安装各专业人员认真熟悉图纸及相关标准图集并详细绘制出各类管线位置、标高的交叉草图。
(4)主要材料的选型、新型材料的施工工艺。
二、操作工艺施工准备—材料准备—安装分水器—连接主管—铺设保温层、边界膨胀带—铺设反射铝箔层—铺设盘管—连接分水器—根据施工图进行埋地管材铺设—设置过门伸缩缝—中间验收(一次水压试验)—细石混凝土填充层施工—完工验收(二次水压试验)—运行调试(1)地暖施工前,楼地面找平层应检验完毕。
(2)分集水器用4个膨胀螺栓水平固定在墙面上,安装要牢固。
低温热水地板辐射采暖安装技术交底
（3)沿外墙周边20 mm。
注：当采用其他绝热材料时，宜按等效热阻确定其厚度。
4、绝热层应铺设平整、搭接严密。当敷有真空镀铝聚脂薄膜或玻璃布基铝箔贴面层时，除将加热管固定在绝热层上的塑料卡钉穿越外，不得有其他破损。
5、加热管的配管和敷设应按设计图纸的要求，进行放线并配管布设。同一通路的加热管应保持水平。
1）在制取发泡水泥时，严格控制多余水分，保持发泡水泥一定的稠度。方法一是按尺度稠度调配水泥浆，二是在发泡时要保持泡沫的干燥，即少带水分。
2）地暖发泡水泥堆放到功课面初步刮平后，再天然流平。
3、所有沿墙、柱处安装苯板及膨胀条，防止因热膨胀使地面龟裂。
4、管道铺设采用 20*2.0的兴纪龙耐热增强聚乙烯管间距严格按图纸铺设，并用塑料卡钉将PE-RT管固定铺设于发泡上。
11、严禁地暖装设作业与其他施工作业同时交叉进行，严禁填充层在浇注和养护过程中进入踩踏，严禁在地暖上面进行重荷载或放置高温物体。
八、成品保护
1、进场管材及管件保持出厂包装，存放在通风良好的库房内，不得露天存放，防止阳光直射，远离热源，并避免油污。管材拜访要分项按编号排放整齐，用方木垫好，堆置高度不大于1.5m，并应防止脚踏、物砸。
七、质量标准
1、水泥发泡要严密牢固，平面没有破损。
2、反射膜铺设要平整，搭接要严密。
3、每盘耐热增强聚乙烯PE-RT管使用前，应做水压试验，检查有无漏点。
4、按设计图纸要求铺设管材，同一管路应保持水平。
5、管路弯曲半径不宜小于8倍管外径。
6、用卡钉将PE-RT管固定在铺设于发泡上，直管段固定间距不应大于700mm，弯曲管段不应大于350mm。
2、管材的施工、安装的专用工具，必须标有生产厂的名称，并有出厂合格证和使用说明书。
《低温热水地板辐射供暖系统施工安装》
《低温热水地板辐射供暖系统施工安装》根据现行的《低温热水地板辐射供暖系统施工安装》国家标准图集，用于低温热水地板供暖的管材主要为：交联聚乙烯管（PE-X）、交联聚乙烯铝塑复合管（XPAP）、聚丁烯（PB）、无规共聚聚丙烯管（PP-R）、耐热增强聚乙烯管（PE-RT），应根据耐用年限、使用条件级别（等效采用 ISO10508）等选用管材及其壁厚。
1、交联聚乙烯管（PE-X）：（Cross linked polyethylene pipe）以密度≥0.94g/cm³的聚乙烯或乙烯共聚物，添加适量助剂，通过化学的或物理的方法，使其线型的大分子交联成三维网状的大分子结构，由此种材料制成的管材，通常以PE-X标记。
其在0℃～95℃和0.6MPa压力下长期使用，寿命可达五十年。
交联聚乙烯（PEX）管适合用于低温地板辐射系统，其耐压强度（8公斤以上）不及PP-R 和PE-AL-PE 管，结构单一，热膨胀系数与混凝土的热膨胀系数较为接近。
应用此管材可大大减少管材及混凝土开裂的几率。
另外，地板辐射加热管要求每一环路为一整根管无接头以避免渗漏，布置间距在100～300mm之间，间距通常≧200mm，交联聚乙烯管的弯曲半径R≧200mm，铝塑复合管R≧300mm。
在管道弯曲处，弯曲半径大的管材应力相对集中而加大，造成强度加大，使用寿命衰减。
交联聚乙烯（PEX）管国内目前只有锁扣卡紧一种连接方式，由于PEX管材材质硬度高，管材很难通过变形与管件密封严密，实际上密封只有靠铜件上橡胶圈的弹性得以实现。
因此，如果这种弹性密封圈的质量不好或有效时间较短，加上密封面又短，PEX管经冷热变化多次后破坏这种密封结构造成接头部位漏水。
若采用PE-X管做地暖加热管，应注意对埋地管的保护，如果加热管遇到破坏，最好的方式是更换整个支路的加热管；若采用锁扣式连接件进行修补，则增加了整个系统的不安全性。
2、交联聚乙烯铝塑复合管（XPAP）：（Cross linked polyethylene—aluminiun compound pipe）铝塑复合管是内层和外层为密度≥0.94g/cm³的聚乙烯或乙烯共聚物、中间层为增强铝管（根据加工工艺的不同，此层的铝管通常分为：搭接和对焊两种方式，不同的加工工艺造成铝塑复合管的质量、性能、价格均有很大的差别）、层间用热熔胶紧密粘合为一体的管材。
