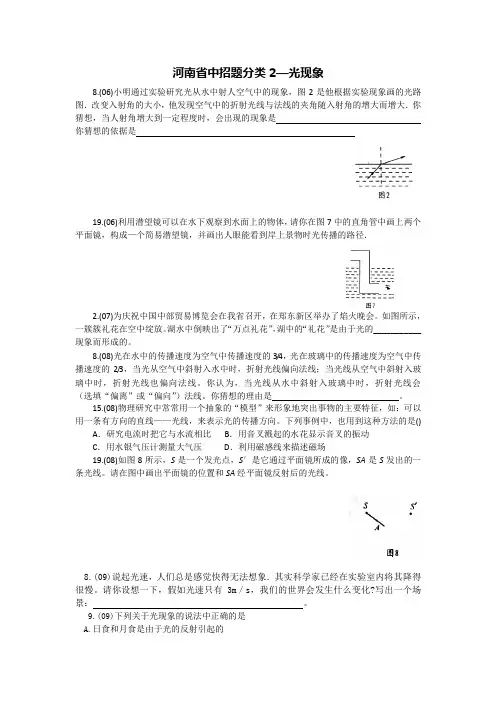

河南省中招题分类2—光现象8.(06)小明通过实验研究光从水中射人空气中的现象，图2是他根据实验现象画的光路图．改变入射角的大小，他发现空气中的折射光线与法线的夹角随入射角的增大而增大．你猜想，当人射角增大到一定程度时，会出现的现象是你猜想的依据是19.(06)利用潜望镜可以在水下观察到水面上的物体，请你在图7中的直角管中画上两个平面镜，构成—个简易潜望镜，并画出人眼能看到岸上景物时光传播的路径．2.(07)为庆祝中国中部贸易博览会在我省召开，在郑东新区举办了焰火晚会。
如图所示，一簇簇礼花在空中绽放。
湖水中倒映出了“万点礼花”，湖中的“礼花”是由于光的___________现象而形成的。
8.(08)光在水中的传播速度为空气中传播速度的3/4，光在玻璃中的传播速度为空气中传播速度的2/3，当光从空气中斜射入水中时，折射光线偏向法线；当光线从空气中斜射入玻璃中时，折射光线也偏向法线。
你认为，当光线从水中斜射入玻璃中时，折射光线会（选填“偏离”或“偏向”）法线。
你猜想的理由是。
15.(08)物理研究中常常用一个抽象的“模型”来形象地突出事物的主要特征，如：可以用一条有方向的直线——光线，来表示光的传播方向。
下列事例中，也用到这种方法的是() A．研究电流时把它与水流相比B．用音叉溅起的水花显示音叉的振动C．用水银气压计测量大气压D．利用磁感线来描述磁场19.(08)如图8所示，S是一个发光点，S′是它通过平面镜所成的像，SA是S发出的一条光线。
请在图中画出平面镜的位置和SA经平面镜反射后的光线。
8.(09)说起光速，人们总是感觉快得无法想象．其实科学家已经在实验室内将其降得很慢。
请你设想一下，假如光速只有3m／s，我们的世界会发生什么变化?写出一个场景：。
9.(09)下列关于光现象的说法中正确的是A.日食和月食是由于光的反射引起的B.高楼大厦的玻璃幕墙造成的光污染是由于光的漫反射引起的c.很厚的玻璃板看起来变薄了是由于光的折射引起的D.红色的牡丹花看上去为红色是由于它吸收红光、反射其它色光引起的二、考查的知识点1.光的直线传播实例；2.光的反射的实例和特点；3.光的折射规律及角度变化推测；4.光线——理想模型法；5.作图——光的反射和折射。
2011年河南省中考物理试题及解析
2011年河南省中考物理真题试卷注意事项：1．本试卷共6页，五大题，23小题，满分70分，考试时间60分钟。
请用蓝、黑色钢笔或圆珠笔直接答在试卷上，选择题答案填在答案栏中。
2．答卷前请将密封线内的项目填写清楚。
一、填空题(每空1分，共14分)1．作为经典力学的先驱，伽利略在实验的基础上运用科学推理的方法，正确地揭示了：力不是维持物体运动的原因，而是物体运动状态的原因。
2．清晨荷叶上常挂有晶莹的露珠，这是由于夜间空气中的水蒸气遇冷(填物态变化的名称)形成的。
空气中弥漫着荷花的清香，这是分子的现象。
3．在我省高速公路上安装有太阳能视频监控系统，如图1所示。
晴天，电池板将太阳能转化为电能，并向蓄电池充电，将电能转化为能储存起来。
监控摄像头的镜头相当于一个透镜(选填“凹”或“凸”)。
4．图2为一种浴室防滑踏垫，其正而为仿草坪式设计，这是通过的方法增大脚与垫之间的摩擦山；与地板接触的背面有许多小吸盘，将吸盘挤压到地面后，可利用产生较大的压力，两措并举以达到理想的防滑效果。
5．某测电笔中有一个880kΩ的高阻值电阻，这个电阻与氖管是联连接的。
当用这个测电笔测家庭电路的火线时，氖管发光，若人体及氖管的电阻均忽略不计，则此时通过人体的电流约为mA。
6．图3为小莉在水平地面上玩滑板时的情景。
她的滑板重40N，与地面的总接触面积为8×l0-4m2，当体重为440N的小莉站在滑板上时，滑板对地面的压强为Pa。
7．图4是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变(选填“强”或“弱”)，当电流变化到一定值时，衔铁与触点(选填“1”或“2”)接触，电控照相机工作，拍摄违规车辆。
8．如图5所示，在观察奥斯特实验时，小明注意到置于通电直导线下方小磁针的N极向纸内偏转。
小明由此推测：若电子沿着水平方向平行地飞过磁针上方时，小磁针也将发生偏转。
中考物理试题分类汇编：专题2+光现象（新人教版含解析）
中考物理试题分类汇编：专题2+光现象（新⼈教版含解析）《光现象》⼀、选择题3、（2015?佛⼭）如图所⽰，表⽰光从空⽓中射向玻璃发⽣反射和折射的光路是B5、（2015?佛⼭）对于⽣活中有关光现象，下列说法不正确．．．的是A1．(2015?邵阳)如图，我看不见“美景”的原因是AA．光的直线传播B．光的反射C．光的折射D．光的⾊散3．(2015?昆明)下列对光现象的解释，正确的是AA.远视眼镜能矫正远视眼，是因为其镜⽚对光有会聚作⽤B.⽇⾷是由于光的折射形成的C．能够看到周围的物体，是因为眼睛发出的光照射到物体上D.⽔杯中的筷⼦看起来折断了，是由于光发⽣了漫反射3. (2015?重庆B卷)如图所⽰现象中，由于光的反射形成的是（）AA．B．C．D．3．（3分）（2015?攀枝花）今年“六⼀”⼉童节，杨杨成为了⼀名少先队员，当杨杨戴上红领⼱⾛近穿⾐镜时，他在穿⾐镜中的像将（）CA．逐渐变⼤B．逐渐变⼩C．⼤⼩不变D．远离穿⾐镜4．（2分）（2015?青海）如图所⽰，⼀束光线射向平⾯镜，那么这束光线的⼊射⾓和反射⾓的⼤⼩分别为（）BA ．30°、30°B ． 60°、60°C ． 30°、60°D ． 60°、30°2. (2015?通辽)如图所⽰的光现象中，属于光的反射现象的是B1、(2015?⾚峰)下列说法正确的是（）DA 、光是沿直线传播的B 、光在1s 内传播的距离约为3×108m C 、凸⾯镜不能成像 D 、矫正近视眼要⽤凹透镜 3．（2分）（2015?盘锦）关于平⾯镜成像下列说法正确的是（）B A ．平⾯镜所成像的⼤⼩与平⾯镜的⼤⼩有关 B ．平⾯镜所成的像是虚像C ．平⾯镜所成的像是由光的折射形成的D ．⼈向平⾯镜靠近0.2m ，像将远离平⾯镜0.2m 3．（2分）（2015?⿊龙江）下列现象，由于光的直线传播形成的是（）A A ．⼿影 B ．倒影 C ．铅笔“折”了 D ．彩虹 2．（3分）（2015?河池）我市罗城县怀群镇剑江两岸的⼭⽔可与桂林⼭⽔相媲美，游客撑着⽵排在剑江中游玩时看到的下列现象中，由光的折射形成的是（）B A ．⽔中的“⽩云” B ．⽔中游动的鱼 C ．两岸青⼭在⽔中的倒影 D ．岸边的游客在“树荫”下乘凉5．(2015?宁波)从⽔下向⽔⾯看，看到⼀条鱼及其所成的像，如图所⽰。
初中物理2005-2015年作图题分析及专练
2005-2015年作图分析及专练一、河南真题剖析（2005～2015，共11年）题号年份分值年级章节课题知识点12005 2 八(下) 第七章力力的示意图2006 2 八(上) 第四章光光的反射2007 2 八(下) 第七章力力的示意图2008 2 八(上) 第四章光光的反射2009 2 八(下) 第七章力力的示意图2010 2 八(上) 第四章光光的反射2011 2 八(下) 第七章力力的示意图2012 2 八(上) 第四章光光的反射2013 2 八(下) 第七章力力的示意图2014 2 八(上) 第四章光光的折射2015 2 八(上) 第四章光光的折射总结考点光力频次 6 5分值 2 222005 2 八(上) 第四章光光的反射2006 2 八(下) 第十一章简单机械力和力臂2007 2 九(上) 第七章电与磁磁极2008 2 八(下) 第七章力力的示意图2009 2 九(上) 第七章磁磁感线2010 2 八(下) 第十一章简单机械最小力和力臂2011 2 八(上) 第四章光光的反射2012 2 八(下) 第七章力力的示意图2013 2 九(下) 第九章家庭电路家庭电路2014 2 八(下) 第十一章简单机械最小力2015 2 八(下) 第十一章简单机械力臂总结内容简单机械力光电与磁家庭电路频次 4 2 2 2 1分值 2 2 2 2 2作图题总结内容光力简单机械电与磁家庭电路频次8 7 4 2 1分值 2 2 2 2 21、（2012年）如图所示，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射的光路图。
2、（2011年）如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。
请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。
3、（2010年）如图3所示，在O点放置一个平面镜，使与水平方向成600角的太阳光经O点反射后，水平射人窗口P中。
2011年河南省中考物理试卷答案与解析
2011年河南省中考物理试卷参考答案与试题解析一、填空题（每空1分，共14分）1．（1分）（2011•河南）作为经典力学的先驱，伽利略在实验的基础上运用科学推理的方法，正确地揭示了：力不河南）清晨荷叶上常挂有晶莹的露珠，这是由于夜间空气中的水蒸气遇冷液化（填物态变3．（2分）（2011•河南）在我省高速公路上安装有太阳能视频监控系统，如图所示．晴天，电池板将太阳能转化为电能，并向蓄电池充电，将电能转化为化学能储存起来．监控摄像头的镜头相当于一个凸透镜（选填“凹”或“凸”）．4．（2分）（2011•河南）右图为一种浴室防滑踏垫，其正面为仿草坪式设计，这是通过增大接触面的粗糙程度的方法增大脚与垫之间的摩擦力；与地板接触的背面有许多小吸盘，将吸盘挤压到地面后，可利用大气压产生较大的压力，两措并举以达到理想的防滑效果．5．（2分）（2011•河南）某测电笔中有一个880kΩ的高阻值电阻，这个电阻与氖管是串联连接的．当用这个进行求解即可．6．（1分）（2011•河南）右图为小莉在水平地面上玩滑板时的情景．她的滑板重40N，与地面的总接触面积为8×10﹣4m2，当体重为440N的小莉站在滑板上时，滑板对地面的压强为6×105Pa．=P=压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变强（选填“强”或“弱”），当电流变化到一定值时，衔铁与触点2（选填“1”或“2”）接触，电控照相机工作，拍摄违规车辆．8．（2分）（2011•河南）如图所示，在观察奥斯特实验时，小明注意到置于通电直导线下方小磁针的N极向纸内偏转．小明由此推测：若电子沿着水平方向平行地飞过磁针上方时，小磁针也将发生偏转．请你说出小明推测的依据是：电子的定向移动形成电流，电流周围存在磁场，你认为磁针的N极会向纸外（选填“纸内”或”纸外”）偏转．面的答案栏中．下列有关说法中正确的是（）与哪些因素有关”；③探究磁场时，引入“磁感线”；④探究“电阻上的电流跟两端电压的关系”．其中，均采用了“控制在光屏上得到一个清晰的像．下列哪种光学器材的成像原理与其相同（）14．（2分）（2011•河南）如图所示，将一个由某种材料制成的空心球放入甲液体中，小球漂浮在液面上；若把它放入乙液体中，小球沉入杯底．则下列判断正确的是（）的线圈在磁场中运动，产生随声音变化而变化的电流，经放大后通过扬声器还原成声音．下列设备与动圈式话筒工作原理相同的是（）电源两端．下列分析正确的是（）==5==10==；=17．（2分）（2012•毕节地区）右图中茶杯静止在水平桌面上．请画出茶杯的受力示意图．的反射对楼道进行照明．请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图．四、实验探究题（第19题4分，第20题6分，第21题9分，共19分）19．（4分）（2011•河南）小聪在“探究晶体的熔化规律”实验中，所用装置如图所示．下表为他记录的实验数据，请“适当”的含义是：试管不接触烧杯底和试管中装有晶体的部分完全浸没在水中．（2）该晶体的熔点是0℃．（3）小聪从数据中还发现：该物质在开始2min比最后2min升温快，这是由于它在固态时的吸热能力比液态时的吸热能力弱（选填“强”或“弱”）造成的．20．（6分）（2011•河南）某小组测量﹣种易溶于水且形状不规则的固体小颗粒物质的密度，测量的部分方法和结果如图1、2所示．（1）将天平放在水平桌面上，将游码移至标尺的零刻度处，然后调节平衡螺母，使天平平衡．接着，用天平测量适量小颗粒的质量．当天平重新平衡时，砝码质量和游码位置如图1所示，则称量的颗粒质量是147.6 g．（2）因颗粒易溶于水，小组同学采用图2所示的方法测量体积，所称量的颗粒体积是70cm3．（3）该物质的密度是 2.1g/cm3．=≈=（1）右图是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整：①小灯泡正常工作时的电阻为10Ω．②小亮从数据中发现，灯泡的电阻是变化的，你认为影响其变化的主要因素是温度．（3）完成上述实验后，小亮看到滑动动变阻器的铭牌模糊不清，于是想测量变阻器的最大阴值R x．他从实验室找来一个阻值已知为R0的定值电阻替换了灯泡．同时撤去了发生故障的电流表，并利用余下器材（电压未知的电源、量程合适的电压表、滑动变阻器、开关各一个．导线），在不改动电压表位置及其连线的情况下，很快测出了R x的大小．①请把你设计的电路电路图在虚线框内．②简述实验过程中要测量的物理量并用相应字母表示：（i）将滑动变阻器的滑片调到a端阻值为零处，记下电压表的示数U；（ii）将滑动变阻器的滑片调到b端阻值最大处，记下电压表的示数U0；③R x=（用已知量和测量量表示）．计算灯泡正常工作时的电阻，R==R=器电流相等，所以③五、综合应用题（第盟题8分，第23题9分．共17分）22．（8分）（2011•河南）节约能源应从点滴做起．不少家庭习惯用遥控器关电视而不断开电源，这一方式虽然便捷，但电视在待机状态下仍要消耗电能：洋洋家彩色电视机的侍机功辜大约是5W，若他家平均每天看4h电视．看完后电视总处于待机态．试问：（1）在一个月中（按30天计），洋洋家的这台电视因待机浪费的电能是多少焦耳？（2）如果将这些浪费的电能全部用来烧水．可以将多少质量的水从15℃加热到40℃？若洋洋洗一次澡需要40℃的水20kg．这些烧热的水可供他洗澡多少次？[水的比热容为4.2×103J/（kg•℃）]（3）请你就如何降低彩电的电能消耗，提出两条合理化建议：①尽量减少待机时间；n=升建材．装置中动滑轮重100N，工人每次匀速提升一箱重400N的建材，不计绳重和摩擦．试问：（1）每次提升建材时的有用功、额外功各是多少，（2）该滑轮组的机械效率是多少？（3）为加快施工进度，张师傅建议用电动机做动力替代入提升建材．为了安全，改装后每次可吊起四箱建材，建材匀速上升时的速度为0.4m/s．仓库中现有两台电动机，型号分别为“220V 0.8kW”、“220V 3kW”，请你通过计算说明应选哪台电动机才能使配置更为合理．P=×100%===25s=。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光现象（一）直线传播、反射和折射2005·20．电视机的遥控器是利用红外线对电视机进行遥控的。
一次，小明没有像平时那样，将遥控器对准电视机的红外线接收窗口，而是对着电视机旁光滑的墙壁，结果也达到了遥控的目的，请你在图中画出这种遥控方式中红外线的传播途径。
解题思路：根据平面镜成像的特点进行解答。
解析：作遥控器关于墙壁的对称点，连接红外线接收窗口与对称点，与墙壁的交点即反射点，连接遥控器和反射点即可。
答案：如图所示点评：知道平面镜成像的特点，会根据反射定律完成光路。
2006·19．利用潜望镜可以在水下观察到水面上的物体，请你在图中的直角管中画上两个平面镜，构成—个简易潜望镜，并画出人眼能看到岸上景物时光传播的路径。
解题思路：首先要知道光线从岸上景物反射到人眼；其次应知道光线经过两次反射才能进入人眼；最后根据光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，完成光路图。
解析：根据题意，第一次反射入射光线从潜望镜镜口水平进入，沿竖直镜筒反射，先作出入射光线和反射光线的角平分线，即为第一次反射的法线，再过反射点垂直法线作出平面镜的位置；第二次反射入射光线为第一反射的反射光线，反射光线水平反射进入人眼，同第一次方法先作出法线，再过反射点垂直法线作出平面镜的位置。
答案：如图所示点评：在已知入射光线和反射光线的情况下，要根据法线为入射光线和反射光线的角平分线，先作出法线，再根据平面镜与法线垂直作出反射面。
2007·2．为庆祝中国中部贸易博览会在我省召开，在郑东新区举办了焰火晚会。
如图所示，一簇礼花在空中绽放，湖水中倒映出了“万点礼花”，湖中的“礼花”是由于光的现象而形成的。
解题思路：平面镜成像属于光的反射现象，而平静的水面相当于平面镜；根据平面镜成像的原理进行分析。
解析：因为平静的水面相当于平面镜，而湖水中倒映出了“万点礼花”，是“礼花”在湖水中的成的像，因此是由于光的反射现象形成的。
答案：反射点评：本题考查光的反射现象的掌握情况，并且知道平面镜成像的现象。
2008·19．如图所示，S是一个发光点，S′是它通过平面镜所成的像，SA是S发出的一条光线。
请在图中画出平面镜的位置和SA经平面镜反射后的光线。
解题思路：根据平面镜成像的特点和镜面位置是物像的中垂线求解。
解析：根据平面镜成像的特点知，像与物关于镜面对称，则镜面位置在SS′的中垂线上，作出镜面后，再找到入射点O，连接SS′并延长到B，则OB即为反射光线。
答案：如图所示点评：本题利用了平面镜成像的特点作图：像与物关于镜面对称，且光好像从像点发出的。
2009·9．下列关于光现象的说法中正确的是（）A．日食和月食是由于光的反射引起的B．高楼大厦的玻璃幕墙造成的光污染是由于光的漫反射引起的C．很厚的玻璃板看起来变薄了是由于光的折射引起的D．红色的牡丹花看上去为红色是由于它吸收红光、反射其它色光引起的考点：光直线传播、光的反射和折射现象的应用；镜面反射和漫反射漫反射的区别；物体的颜色解题思路：光沿直线传播的现象有影子、日食、月食、小孔成像、激光准直等；镜面反射是指光滑的表面对光线的反射现象；光的折射是指光从一种介质斜射入另一种介质时，传播方向发生改变的现象；物体的颜色决定了反射光的颜色；根据不同原理的现象对四个选项进行分类，并选出正确答案。
解析：日食和月食都是由于光线被遮挡而形成的影子，故属于光沿直线传播现象；高楼大厦的玻璃幕墙，属于光滑的表面，因此会发生镜面反射现象；很厚的玻璃变薄了是由于光线通过玻璃射入空气时，光的传播方向发生改变的缘故，故属于光的折射现象；不透明的物体只反射与物体颜色一致的色光，因此红色的牡丹花看上去为红色是由于它吸收其它色光、反射红光引起的，故D选项说法错误。
答案：C点评：本题综合考查了光沿直线传播现象、镜面反射现象、光的折射现象以及物体的颜色现象，理解不同现象的原理是正确解答的根本所在。
2010·7．郑西（郑州—西安）高速铁路客运专线已于2010年2月6日建成通车。
专线全长505km，承担运行任务的“和谐号”动车组（如图所示），最高车速可达350km／h。
G2009次列车下午17：10从郑州发车，l9：08到达西安，则这次列车的平均速度约为 km／h。
为了确保行车安全，列车上的监控系统，通过对高速运转车轮的热辐射产生的一种不可见光进行检测，实现对车轮温度的实时监控。
这种不可见光是。
解题思路：已知出发和到达的时间，可求全程所用时间，根据公式v＝可求平均速度；利用不可见光检测车轮的温度，是红外线具有的功能。
解析：全程所用时间t＝19：08－17：10＝1h，所以平均速度v＝＝≈256.8km/h，对车轮温度实时监控的是红外线。
答案：256.8；红外线点评：本题考查平均速度的计算和红外线的应用，关键是计算全程的时间，这是本题的重点也是难点。
还要知道热辐射很大程度都是红外线，没有热源就没有红外线产生。
2010·17．如图所示，在O点放置一个平面镜，使与水平方向成60°角的太阳光经O点反射后，水平射入窗口P中。
请你在图中画出平面镜的位置，并标出反射角的度数。
解题思路：本题的关键点：①确定反射光线从O点沿水平进入窗户；②知道法线是入射光线和反射光线的角平分线，法线与镜面垂直；③能根据图示求得反射光线与入射光线之间的夹角等于120°，从而求出反射角。
解析：从O水平通过窗户P作出反射光线，并作出反射光线与入射光线的角平分线，即为法线。
垂直法线作出平面镜，如图所示；由于入射光线与水平方向的夹角为60°，所以反射光线与入射光线间的夹角为120°，从而求得反射角为60°。
答案：如图所示；60°点评：光的反射定律的内容是：反射光线、入射光线、法线在同一个平面内；反射光线与入射光线分居法线两侧；反射角等于入射角。
在反射现象中，法线为入射光线和反射光线的角平分线。
2011·18．如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。
请在图中准确画出灯S发出的光经平面镜反射后到达 A 点的光路图。
解题思路：图中给出发光点及反射光线上的一点，可以先根据平面镜成像的特点作出像点，然后再根据平面镜成像的原理画出入射光和反射光线。
解析：利用平面镜成像的特点，作出点S关于镜面的对称点S′，即S在平面镜中的像点。
因为反射光线看上去就象是从像点S′发出来的一样，所以我们可以连接S′点和A点，得到反射光线。
线段S′Ａ与镜面的交点即为入射点，连接S 与入射点便可得到入射光线。
答案：如图所示点评：注意作图题要规范、清晰、合理。
光路图中要标明方向，光路图中实线、虚线要分清。
实际存在的光线要用实线，辅助线及虚像用虚线。
2012·2．一束太阳光通过三棱镜折射后，被分解成七种颜色的光，在白色光屏上形成一条七彩光带，如图所示，这个现象叫光的。
如果将白色光屏换成红色光屏，我们将（选填“能”或“不能”）看到七彩光带。
解题思路：太阳光是复色光，是由红、橙、黄、绿、蓝、靛、紫七种单色光复合而成的；透明物体颜色由透过的光的颜色决定；不透明物体的颜色与它反射的光的颜色相同；白色物体反射各种颜色的光，不透明物体只反射它的颜色的光，其它光被吸收。
解析：当太阳光经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象；在三棱镜和白屏之间放一块红色光屏，白屏上只在原来出现红光的地方出现一条红色光带；这表明透明物体的颜色是由透过的光的颜色决定的。
答案：色散；不能点评：本题考查了不透明物体和透明物体的颜色的决定因素和太阳光是复合光。
2012·8．下列光现象中，可用光的折射规律解释的是（）A．立竿见影 B．潭清疑水浅 C．池水映明月 D．一叶障目解题思路：光在同一均匀介质中沿直线传播，产生的现象有小孔成像、影子的形成、日食和月食等；平面镜成像利用的是光的反射，如水中的倒影、镜中的像等；了解光的折射现象：水底看起来比实际的要浅、海市蜃楼、插入水中的筷子看起来向上折。
解析：“立竿见影”是指把竿竖在阳光下，可以看到竿的影子，这是因为光沿直线传播，A不合题意；“潭清疑水浅”指的是池底看起来要比实际的位置变浅了，看到的池底是真实池底的反射的光线在由水中进入空气时发生折射而形成的虚像；是光的折射现象，B符合题意；“池水映明月”指的是看到水中的月亮，这是一种平面镜成像现象，它是由月亮反射的光线射到水面上发生反射而形成的，C不合题意；“一叶障目”指由于光在空气中沿直线传播，光线不能绕到叶子后面，故能挡住泰山，是光的直线传播，D不合题意。
答案：B点评：此题考查了光的反射、光的直线传播、光的折射、等知识点；类似的现象却包含了不同的道理，提醒我们要在理解的基础上细心加以区分。
2012·16．如图所示，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射的光路图。
解题思路：首先知道入射光线要经过两次反射，然后根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角完成光路图。
解析：先过第一次入射点垂直镜面作出法线，再根据反射角等于入射角画出反射光线；反射光线到达第二个反射面，同理先作法线，再作反射光线，注意第二次反射的反射光线与第一次反射的入射光线平行。
答案：如图所示点评：本题利用了反射定律作图：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角。
2013·6．生活中我们经常观察到“实像”和“虚像”，请写出二者的一项区别：；在我们学过的光学元件中，能使物体成“虚像”的有：（写出一种即可）。
