爱立信MGW资料
河北移动GSM网爱立信MGW应急方案
河北移动GSM网爱立信MGW应急方案[编号：省-河北-GSM-MGW-V1.1.2（2006.10）]（一）应急方案启动条件在MGW与MSC SERVER 之间M3UA全部倒掉,话务超过software license的容量或高处理器负荷时启动此应急预案。
（二）应急方案执行原则1.处理某一MGW的故障时，应以不连带影响其他相邻网元出现故障为准。
2.启用应急方案时挑选迂回路由的原则：对于信令转接，应尽量选用负荷低于0.2ERL 的信令；对于话务转接，应尽量选用每线话务负荷低于0.6ERL的局向。
3.遭遇传输大面积阻断或单一局向传输全阻时应及时通知传输部分进行抢修或增调中继。
4.至某一网元的业务大部分或全部阻断时，需及时通知相邻网元启用应急方案作相应修改。
（三）网络结构现状河北移动现有6台爱立信MGW,详细信息如下表所示：表1 河北移动爱立信MGW现状图1 河北移动北部端局MSC到各方向的网络结构图（四）破坏原因及破坏结果分析突发事件对MSC的影响包括：1.MGW至某方向的话路路由全部阻断形成原因：（1）对端局故障，如对端交换机瘫痪造成；（2）传输阻断造成。
破坏结果：MSC至该方向话务阻断。
2.MGW至某方向的信令路由全部阻断形成原因：（1）对端局故障，如对端交换机瘫痪造成；（2）传输阻断造成。
破坏结果：MSC至该方向话务阻断。
3、MGW负荷过高（3）节假日期间（如春节，中秋节等）产生话务高峰；（4）重大会议、大型展览会或集会产生的话务高峰。
破坏结果：到某些方向的呼叫难以接续；负荷过高有可能引起MSC限话。
3.MSC瘫痪形成原因：（1） MSC交换机硬件故障；（2） MSC交换机软件故障；（3）通信电源故障；（4）自然灾害或者意外造成的设备损坏。
破坏结果：MSC控制下的用户话务全阻。
（五）预防保障措施1．设置各种负荷门限包括：（1）话路负荷门限：0.7ERL；（2）信令负荷门限：0.3ERL；（3） CPU负荷门限：0.7。

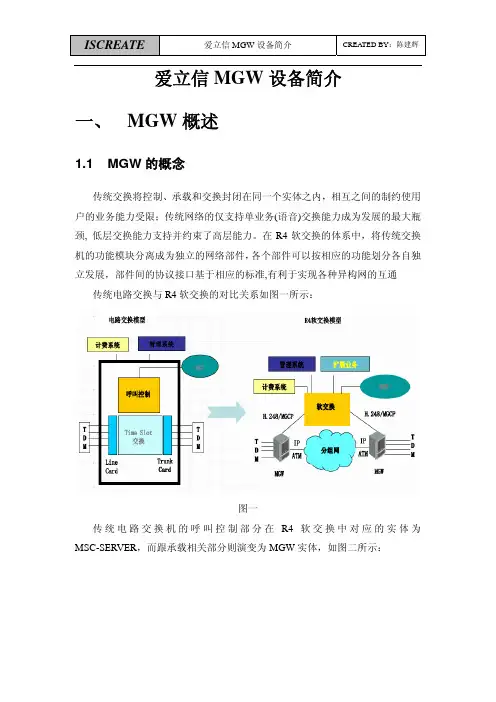

爱立信MGW设备详细介绍
ISCREATE
爱立信 MGW 设备简介
CREATED BY：陈建辉
和 GPB53 两种类型的 GPB 板。
2） Switch Core Board（交换核心板，SCB2/SCB3）
ISCREATE
爱立信 MGW 设备简介
CREATED BY：陈建辉
控制本框内的电源。在完成框内信息交换的同时在需要时也通过 ISL 连线与 主框交换信息，包括 ATM 交换核心、系统时钟分配电路，单板可以完成
CPP 控制系统由主处理器（MP）来加载和控制整个系统和在每块插板上的 板载处理器（BP）。OSE Delta 实时操作系统部署在所有的处理器上。在操作系 统的上层也添加了很多电信级的特性，例如故障管理与软件升级能力等。
爱立信 MGW 的功能结构图如下：
ISCREATE
爱立信 MGW 设备简介
CREATED BY：陈建辉
2.2.3 授权
爱立信通过 License 来控制每个 MGW 的功能特点和容量，下图给出了 MGW license 控制机制的示意图：
ISCREATE
爱立信 MGW 设备简介
CREATED BY：陈建辉
当容量突然不能满足需要时，爱立信 MGW 可以通过设置进入 Emergency State 作为临时解决方案；当 MGW 处于 Emergency State 时，MGW 将能处理最大容量， 突破 License 的局限；当然 Emergency State 只能设置两次，每次维持一周，一 旦超过这个时限，MGW 会自动恢复 License 所设置的容量。
¾ 优化成本 通用平台 CPP，广泛应用，公共备件，降低运营成本 有限电路板种类，仅 6 种 UMTS 和 GSM 公共多业务核心网一部分 不同逻辑实体的组合：信令网关，ATM 交换机，AAL2 交换机，IP 路由器等
MGW_硬件介绍
SCB-DF2 TUB Dummy GPB64 GPB64 GPB64 GPB64
Core MP standby
MAIN Subrack（BC40x0）
DumCore MP acitve
41
42
• • • • • • • • • • • • • • • •
============================================ SMN APN BOARD PRODUCT NR REV ============================================ 0 1 SCB-DF ROJ1192334/2 R1D/A 0 2 TUB2 ROJ1192104/4 R3F 0 4 GPB64 ROJ1192106/64 R1D 0 5 SXB3 ROJ1192109/3 R1D 0 6 SXB3 ROJ1192109/3 R1D 0 7 SXB3 ROJ1192109/3 R1D 0 22 GPB64 ROJ1192106/64 R1D 0 23 GPB64 ROJ1192106/64 R1D 0 24 GPB64 ROJ1192106/64 R1D 0 25 GPB64 ROJ1192106/64 R1D 0 27 TUB2 ROJ1192104/4 R3F 0 0 SCB-DF ROJ1192334/2 R1D/A
Dynamic
10G
Dynamic Application MP(Opt.) Application MP(Opt.)
10G
GPB6 GPB6
10G
BC4020 BC4030 BC4030 BC4030
Dynamic MSB4 Application MP(Opt.) Dynamic Application MP(Opt.) Application MP(Opt.) Application MP(Opt.)
爱立信软交换MSC-MGW局数据标准_R4
爱立信软交换MSC-MGW局数据标准(V1.0)版本 R42006年12月中国移动通信集团广东有限责任公司注：本标准未尽之处可先按原规定或省公司相关文件执行，待以后补充。
目录版本说明 (4)1节点配置 (4)1.1节点命名 (4)1.2配置版本(C ONFIGURATION V ERSION,CV) (4)1.3交换机网元数据 (4)2物理接口配置 (5)2.1物理端口 (5)2.2ET-MC1 (5)2.3ET-MC41和ET-C41 (5)2.4ET-M4 (8)3O & M 配置 (9)4TDM传输 (11)4.1TDM传输原则 (11)4.2D S0B UNDLE (12)4.3TDM终端组(T DM T ERM G RP) (13)4.4复用段保护(MSP) (13)5ATM 传输 (15)5.1ATM Q O S (15)5.2ATM话务描述 (15)5.3ATM反向复用(IMA) (16)5.4AAL2路径 (17)6信令 (18)6.1MTP3层(MTP3,MTP3B AND M3UA) (19)6.2基于TDM的信令 (21)6.2.1MTP Level 2 (22)6.3基于IP的信令 (24)6.3.1SCTP (24)6.4ISUP (28)6.5Q.AAL2 (28)6.5.1Q.AAL2信令点 (28)6.5.2AAL2 Routing Case (29)6.5.3AAL2接入点 (AAL2 AP) (29)6.5.4AAL2路径分配单元(AAL2 PDU) (30)6.6GCP (30)6.7MAP (30)7虚拟 MGW (VMGW) (31)8录音通知 (IM) (31)8.1基本通知音（B ASIC M ESSAGE） (31)8.2变量通知音（V ARIABLE M ESSAGE） (32)8.3通知音复合（M ESSAGE C OMPOSITION） (33)9媒体流功能 (33)10MGW铃音 (37)11网络同步 (39)12网络维护的常用流程 (39)12.1定义一个新的网络节点 (39)12.1.1定义一个新的窄带ISUP/TUP局向 (39)12.1.2定义一个新的BSC (40)12.2建立新的信令链路 (40)12.2.1建立新的局间信令链路 (40)12.2.2建立新的BSC信令链路 (40)12.3建立新的话务链路 (41)13附录 (41)版本说明该文档描述了爱立信MGW R4的配置原则和局数据标准。
MW软件介绍
MGW之软件介绍以及操作维护梁远锡爱立信的媒体网关产品M-MGW是基于面向3G及未来应用的CPP(Connectivity Packet Platform)平台, 应用于分层的WCDMA核心网络中, 完成所有连接层的业务需要.具体操作，请查看ALEX WMAS 的操作。
EMAS界面窗口有：-Software View: 用于软件备份和升级-Equipment View: 用于硬件(Subrack, Board)配置和维护-ATM View: 用于ATM承载配置和维护-SS7 View: 用于SS7配置和维护-IP View: 用于IP路由和IP承载配置和维护-Media Stream Service View: 用于媒体业务配置和维护-Device View: 用于媒体处理设备配置和维护-Virtual Media Gateway View: 用于VMGW配置和维护-TDM Termination group View: 用于TDM承载配置和维护M-MGW的操作维护涵盖了网络节点连接、性能指标监测、功能维护、安全管理及文本处理等内容。
所有的操作维护内容可以分为以下的七部分：设备管理该部分功能包括M-MGW节点的硬件平台配置和管理。
软件管理该部分功能包括M-MGW节点的软件控制和管理。
M-MGW节点支持本地及远程的软件许可、安装、升级及备份。
配置管理该部分功能包括M-MGW节点的参数设置等。
性能管理该部分功能包括M-MGW的性能指标监测、及性能统计数据的管理。
错误管理该部分功能包括M-MGW节点硬见及软件错误的检测、修复及报告。
操作维护安全性该部分功能包括操作维护的安全性管理，避免未经授权的系统接入。
操作维护的日志文件该部分功能包括M-MGW节点操作维护的日志文件管理操作维护应用该部分集中说明M-MGW网元管理器如何实现操作维护的所有应用。
一、设备管理M-MGW的设备管理功能使操作维护人员能够远程监测节点中所有的硬件模块以及当前的状态。
爱立信M-MGw的接口与系统架构
Fan
Media Stream Extension Subrack
CU CU
CCF
CU
Front View
Rear View
IP MS Main ATM
Fan
IP Extension Subrack
CCF
Rear View
Fan
Media Stream Extension Subrack
Fan
• paired with stand-by ET-MC41 • includes also Equipment Protection
引入IP承载 – HW升级
• 可增加千兆以太网接口支持 IP承载 (GMP V2.1)
• 现•有支机柜持增软加交7块换板子MSS4版本
• 保护现有投资 • 充分利用节省传输，提高话音质量的
Telnet
• GPB板上有一个以太网接口连接到MGW背面的ECF上，RJ45插头。用 于安装和紧急处理。平时不建议使用 • MGW的IP地址配置以后，可以通过Telnet访问
• 如果你的PC直接连在MGW上，IP地址需在一个子网。 比如： MGW IP address: 192.168.1.135 subnet mask 255.255.255.0. PC IP address : 192.168.1.132 subnet mask 255.255.255.0.
HTTP CORBA
M-MGw
• 基于WEB技术
– CORBA 用于操作 – HTTP 用于下载Java程序
• Java版本1.3.1 • 启动EMAS
– http://<ip_addr>/cello/ema s/mgw_index.html
MGW硬件介绍
MGW硬件介绍第二章MGW硬件介绍第一节MGW介绍1.1 MGW的网络地位1.2 相关接口介绍A 接口：BSS与MSC Server之间的接口。
应用协议为BSSAP，此接口用于传送有关呼叫处理、移动性管理及BSS 管理的有关信息。
B 接口：MSC Server与VLR之间的接口。
此接口用于MSC Server向VLR 查询、传送、更新用户的相关位置和业务等用户信息。
C 接口：MSC Server与HLR之间的接口。
应用协议为MAP，此接口用于MSC与HLR之间传送用户路由信息和管理信息（包括用户状态、用户位置、用户签约信息等）。
D 接口：指VLR 与HLR 之间的接口。
应用协议为MAP，此接口用于在HLR 与VLR 之间交换有关移动台位置信息及用户管理信息。
E 接口：MSC Server与MSC Server之间接口。
应用协议为MAP，主要用于局间切换。
G 接口：VLR 与VLR 之间的接口，应用协议为MAP，主要用于当前VLR 向先前的VLR 索取IMSI 和鉴权集。
Iu-CS 接口：RNC与MSC Server之间接口。
应用协议为RANAP，其功能与A接口类似。
Mc 接口：MSC Server 与MGW接口。
采用H.248 协议，主要功能是MSC Server在呼叫处理过程中控制MGW 中各类传输方式（IP/ATM/TDM）的静态及动态资源的能力（包括终端属性、终端连接交换关系及其承载的媒体流）；还提供了独立于呼叫的MGW 状态维护与管理能力。
Nc 接口：是指不同的MSC Server之间的接口。
应用协议为BICC，为电路域业务提供独立于用户面承载技术及控制面信令传输技术的局间呼叫控制能力，实现不同网络之间的互通。
Nb接口：是指不同的MGW之间的接口。
当采用ATM或者IP 承载方式时，应用层协议为NbUP；当采用TDM 承载方式时，无应用层的适配协议。
该接口完成承载的控制与传输功能；支持业务数据的多种传输方式。
MGW
分层概念
应用层
控制层
连 接 层
建维部交换中心
移动核心网电路域中软交换的网络结构
Classic MSC
MSC
MSC Server
MSC-S
(Control and Switching)
MGw
(Control)
Mobile Media Gateway
(Switching)
MSC-S MSC
建维部交换中心
GCP
H.248/GCP 关键术语 command types: ADD ,MODIFY,NOTIFY H.248/Gcp协议可以隐含的创建关联，修改已经存在的关联的参数。协 议定义了相关命令(ADD、Modify和Substract)将终端加入关联、从关联中删 除终端以及在关联之间移动终端。当使用ADD命令向一个空关联中加入终端 时，会默认生成一个关联。当使用Substract命令删除或者移出关联中的最 后一个终端时，将隐含的删除该关联。
建维部交换中心
爱立信设备介绍
MGW
与传统MSC设备基于AXE平台不一样，MGW基于爱立信 CPP平台。
Application (RBS, RNC, MGW, RXI ...)
API API API API API
API – Application Programming Interfaces CADE – CPP Application Development Environment IP&C – Internet Protocol and Connectivity O&M – Operation and Maintenance
MGW介绍 MGW介绍
建维部交换中心
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RANAP, 3GPP 24.008 BSSAP BICC
M-MGw 在网络中的位 置
MSC/TSC Server
ISUP
O&M GCP (Mc)
HTTP, FTP, S-FTP, IIOP IP ATM, IP
(GPS) Synch
MGW
RNC BSC ATM
Q.AAL2 (IuUP, AAL2)
Object Explorer • 用来观察MO， 用来观察 ， •比如参数和 比如参数和Counter 比如参数和
M-MGws SGSNs MSCs
RNCs RBSs
Core Network
Radio Network
EMAS 配置实例 增加 Mtp3bSrs(1) 配置实例:
• 前提： -选择正确的 MTP3b信令点(Mtp3bSp) -选择DPC -定义 MTP3b信令路由组
• Java版本1.3.1 • 启动EMAS
– http://<ip_addr>/cello/ema s/mgw_index.html
M-MGw 网元管理的概况
网管系统 M-MGw Element Manager • 硬件管理 • 软件管理 • 配置管理 • 故障管理
OSS-RC • 硬件管理 • 软件管理 • 配置管理 • 故障管理 • 性能管理 • 安全管理 + 可以运行 可以运行EMAS
板子类型
• General Processor Board (GPB)
– – – – 主要处理器 闪存盘 以太网接口(10/100)和RS-232串口 录音通知
• Switch Core Board (SCB)
– ATM交换核心 – 4个ISL – 时钟分布
板子类型
• Switch Extension Board (SXB)
IP
(NbUP, RTP)
ATM
(NbUP, I.trunk, AAL2)
M-MGw
M-MGw
(A)
Q.AAL2
TDM
TDM
PSTN other networks
系统架构－处理器
BP
• Main Processor (MP)
– 用于中央控制和资源处 理软件以及管理服务
BP
BP
MP
• MP Cluster
– – – – – 8 E1 / T1 interfaces, 2 / 1.5 Mbps TDM / ATM AAL2 Multiplexing AAL1 Circuit Emulation Inverse Multiplexing for ATM (IMA)
• max 8 links for one connection between two nodes
– 备份和冗余
BP
MPC MP MP
BP
ICP
MSB BP
DSP DSP DSP DSP DSP DSP DSP DSP DSP DSP DSP DSP DSP DSP DSP DSP
• Board Processor (BP) • Digital Signal Processor (DSP)
– 用于媒体流的处理 – 板级的控制软件 – 服务级别比较低
– 4个ISL – 用来连接扩展机筐
• Timing Unit Board (TUB)
– 系统时钟 – 外同步输入
• Media Stream Board (MSB)
– 一个BP+16个DSP用于媒体流的处理 – 媒体流相关功能，如语音编解码、回升抑制等 – IP termination
板子类型
• ET-MC1
• ET-M4
– 2 STM-1 / OC-3 interfaces, 155 Mbps – ATM – AAL2 multiplexing
板子类型
• ET-MC41
– STM-1 / OC-3 interface, 155 Mbps (63 E1 or 84 T1 logical channels) – TDM / ATM – Multiple external E1/T1 links can be multiplexed (ET4-1) to channelized STM-1 on this board – AAL2 Multiplexing – AAL1 Circuit Emulation – Inverse Multiplexing for ATM (IMA) – MSP 1+1 (Multiplex Section Protection)
IP
MS
ATM
Main
ET4-1
单独节点 STM1 <-> E1/T1转换 扩容更快更便宜 节省空间 ET4-1与ET155可以相 与 可以相 距20公里 公里 • 容易维护 • • • • • •
STM1 155 Mbps M-MGw R3 ET4-1
n x E1/T1
PDH
STM1 to E1/T1 conversion
BP
ICP = Internal Control Path
系统架构－容错运行
Name Server
• 每个进程在另外一个MP中有一 个处于备用状态的进程 • 备用进程数据的复制
– 将复制的数据存储在备用进程所 在的MP中 – 复制的数据库
MP A A1 B1’ A2 C1’
Client
• 固定配置进程的主备用关系 • 系统保持进程物理位置的记录 • MP down => SB processes activated • MP up again => normalization
Telnet
• GPB板上有一个以太网接口连接到MGW背面的ECF上，RJ45插头。用 于安装和紧急处理。平时不建议使用 • MGW的IP地址配置以后，可以通过Telnet访问 • 如果你的PC直接连在MGW上，IP地址需在一个子网。 比如： MGW IP address: 192.168.1.135 subnet mask 255.255.255.0. PC IP address : 192.168.1.132 subnet mask 255.255.255.0.
ALEX中的各种 中的各种User Guide 中的各种
•User Guide for Signalling
•User Guide for Virtual Media Gateway Handling •User Guide for ATM Transport • User Guide for IP Transport •User Guide for TDM Transport •User Guide for Media Stream Processing •User Guide for Physical Interfaces •User Guide for Performance Measurements, M-MGw •User Guide for the M-MGW Logs •User Guide for Interactive Messaging •User Guide for Media Stream Processing
SCB GPB GPB ET-M4 ET-M4 ET-M4 ET-M4 ET-M4 ET-M4 ET-M4 ET-M4 ET-M4 ET-M4 ET-M4 ET-M4 ET-M4 ET-M4 ET-M4 Dummy Dummy ET-MC41 ET-MC41 ET-MC1 ET-MC1 Dummy SCB SCB GPB GPB GPB GPB GPB MSB MSB MSB MSB MSB MSB MSB MSB MSB MSB MSB MSB MSB MSB MSB Dummy ET-MC41 ET-MC41 SXB SCB SCB GPB GPB TUB TUB GPB GPB GPB GPB GPB GPB GPB GPB SXB SXB SXB SXB SXB Dummy Dummy Dummy Dummy Dummy GPB GPB GPB GPB SCB
M-MGW的O&M 的
MGW O&M 接口 • OSS-RC • EMAS/Element Manager • 串口连接 • Telnet
串口连接
• GPB板有一个RS232口，用于安装和紧急处理。平时不建议使用 • 在MGW的被面的ECF上，通过RJ45（串口线）连接
• 9600 baud, 8 data bits, 1 stop bit, no parity (9600 8N1) no Handshake.
– 6100爱尔兰
GMP V2.0 基本配置 205
Fan Fan
Media Stream Extension Subrack
Fan
Media Stream Extension Subrack
Main Subrack
Fan
ATM Extension Subrack
MACU
CU CU CU
CCF
Front View
机筐的连接
• 多个机筐以星形 拓扑架构连接 • 每个SCB/SXB 板有4个ISL • 每个ISL 310兆 • 每块板620兆 • ISL以1＋1或2＋ 1的方式冗余
Main subrack
SCB SXB GPB TUB SCB SXB
ISL Extension subrack 1 SCB Extension subrack 2 ET SCB MP Extension subrack 3 ET DEV SCB SCB MP
(Multiple Section Protection and Equipment Protection)
– MSP 保护物理传输通道 – EP 保护板子的硬件故障
