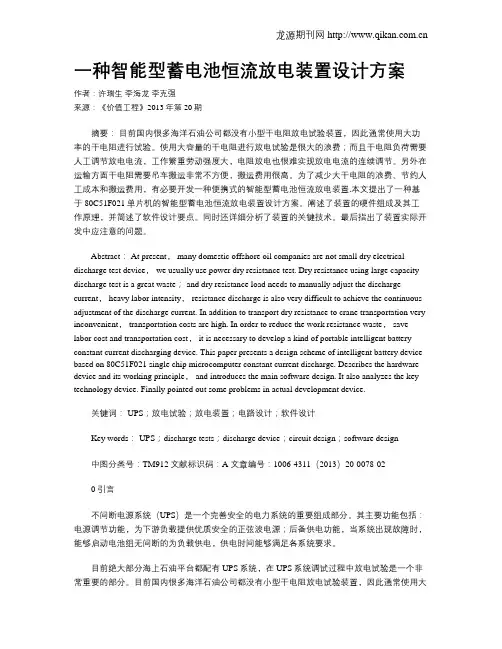

一种智能型蓄电池恒流放电装置设计方案作者：许瑞生李海龙李克强来源：《价值工程》2013年第20期摘要：目前国内很多海洋石油公司都没有小型干电阻放电试验装置，因此通常使用大功率的干电阻进行试验。
使用大容量的干电阻进行放电试验是很大的浪费；而且干电阻负荷需要人工调节放电电流，工作繁重劳动强度大，电阻放电也很难实现放电电流的连续调节。
另外在运输方面干电阻需要吊车搬运非常不方便，搬运费用很高。
为了减少大干电阻的浪费、节约人工成本和搬运费用，有必要开发一种便携式的智能型蓄电池恒流放电装置.本文提出了一种基于80C51F021单片机的智能型蓄电池恒流放电装置设计方案。
阐述了装置的硬件组成及其工作原理，并简述了软件设计要点。
同时还详细分析了装置的关键技术。
最后指出了装置实际开发中应注意的问题。
Abstract： At present， many domestic offshore oil companies are not small dry electrical discharge test device， we usually use power dry resistance test. Dry resistance using large capacity discharge test is a great waste； and dry resistance load needs to manually adjust the discharge current， heavy labor intensity， resistance discharge is also very difficult to achieve the continuous adjustment of the discharge current. In addition to transport dry resistance to crane transportation very inconvenient， transportation costs are high. In order to reduce the work resistance waste， save labor cost and transportation cost， it is necessary to develop a kind of portable intelligent battery constant current discharging device. This paper presents a design scheme of intelligent battery device based on 80C51F021 single chip microcomputer constant current discharge. Describes the hardware device and its working principle， and introduces the main software design. It also analyzes the key technology device. Finally pointed out some problems in actual development device.关键词： UPS；放电试验；放电装置；电路设计；软件设计Key words： UPS；discharge tests；discharge device；circuit design；software design中图分类号：TM912 文献标识码：A 文章编号：1006-4311（2013）20-0078-020 引言不间断电源系统（UPS）是一个完善安全的电力系统的重要组成部分。
蓄电池检测仪的使用方法
蓄电池检测仪的使用方法一、什么是蓄电池检测仪蓄电池检测仪是一种用于检测蓄电池状态和性能的仪器设备。
它通过测量蓄电池的电压、电流、内阻等参数，来评估蓄电池的容量、健康状况以及充放电性能。
蓄电池检测仪广泛应用于电动车、太阳能系统、应急照明等领域。
二、蓄电池检测仪的类型蓄电池检测仪根据使用场景和功能可以分为多种类型。
常见的蓄电池检测仪有以下几种：1. 手持式蓄电池检测仪手持式蓄电池检测仪体积小巧，便于携带和操作。
它通常具有简单的操作界面和基本的功能，适用于个人用户进行简单的蓄电池测试。
2. 台式蓄电池检测仪台式蓄电池检测仪通常用于工业生产和维修现场，具有更多的功能和更高的测试精度。
它可以同时对多个蓄电池进行测试，并提供更全面的数据分析和报告。
3. 智能蓄电池检测仪智能蓄电池检测仪具有更高级的功能和性能。
它可以通过无线网络连接到云平台，实现数据的实时监测、远程控制和故障预警。
智能蓄电池检测仪广泛应用于大型能源站和电动车充电桩等场景。
三、蓄电池检测仪的使用步骤使用蓄电池检测仪需要按照以下步骤进行操作：1. 准备工作•确保蓄电池检测仪已充电或连接电源。
•确保蓄电池检测仪的测试探头、夹子等部件完好无损。
•确保蓄电池检测仪的显示屏清晰可见。
2. 连接蓄电池•将蓄电池检测仪的测试探头正确连接到蓄电池的正负极上。
•如果是多个蓄电池并联，需要将测试探头分别连接到每个蓄电池的正负极上。
3. 设置参数•打开蓄电池检测仪的电源开关。
•根据需要设置蓄电池的额定电压、容量等参数。
一般情况下，蓄电池检测仪会自动识别蓄电池的参数。
4. 开始测试•确认参数设置无误后，按下测试按钮开始测试。
•蓄电池检测仪会自动对蓄电池进行电压、电流、内阻等参数的测量。
•测试完成后，蓄电池检测仪会显示测试结果。
5. 数据分析和报告•根据测试结果，蓄电池检测仪可以自动生成测试报告，包括容量、健康状况和充放电性能等评估结果。
•可以将测试结果保存或导出，以备后续的数据分析和比较。
蓄电池检测仪原理
蓄电池检测仪原理
蓄电池检测仪是一种用来检测蓄电池性能的设备，它可以帮助用户了解蓄电池
的电压、电流、内阻等参数，从而判断蓄电池的健康状况。
蓄电池检测仪的原理是基于电化学原理和电路原理，通过对蓄电池进行恒流放电、恒压充电等操作，测量蓄电池的电压变化和电流变化，从而得到蓄电池的性能参数。
首先，蓄电池检测仪通过恒流放电的方式来测试蓄电池的容量。
在这个过程中，蓄电池检测仪会以恒定的电流放电蓄电池，记录下放电过程中的电压变化，通过对电压随时间的变化进行积分，就可以得到蓄电池的实际容量。
这个过程可以帮助用户了解蓄电池的实际容量是否与其标称容量相符，从而判断蓄电池的老化程度。
其次，蓄电池检测仪通过恒压充电的方式来测试蓄电池的内阻。
在这个过程中，蓄电池检测仪会以恒定的电压充电蓄电池，记录下充电过程中的电流变化，通过对电流随时间的变化进行积分，就可以得到蓄电池的内阻。
内阻是影响蓄电池放电性能的重要参数，通过测试内阻可以帮助用户了解蓄电池的放电性能是否良好。
此外，蓄电池检测仪还可以通过对蓄电池的电压、电流进行实时监测，帮助用
户了解蓄电池的工作状态。
通过对蓄电池的电压、电流进行实时监测，可以及时发现蓄电池的异常情况，如过放、过充等，从而保护蓄电池的安全使用。
总之，蓄电池检测仪的原理是基于电化学原理和电路原理，通过对蓄电池进行
恒流放电、恒压充电等操作，测量蓄电池的电压变化和电流变化，从而得到蓄电池的性能参数。
蓄电池检测仪可以帮助用户了解蓄电池的实际容量、内阻和工作状态，从而判断蓄电池的健康状况，保障蓄电池的安全使用。
PX-FD智能蓄电池放电测试仪成都品西

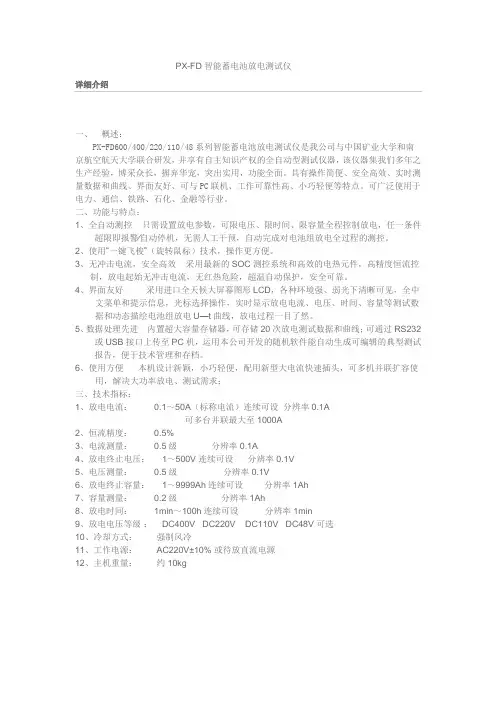

PX-FD智能蓄电池放电测试仪一、概述：PX-FD600/400/220/110/48系列智能蓄电池放电测试仪是我公司与中国矿业大学和南京航空航天大学联合研发，并享有自主知识产权的全自动型测试仪器，该仪器集我们多年之生产经验，博采众长，摒弃华宠，突出实用，功能全面。
具有操作简便、安全高效、实时测量数据和曲线、界面友好、可与PC联机、工作可靠性高、小巧轻便等特点。
可广泛使用于电力、通信、铁路、石化、金融等行业。
二、功能与特点：1、全自动测控只需设置放电参数，可限电压、限时间、限容量全程控制放电，任一条件超限即报警∕自动停机，无需人工干预，自动完成对电池组放电全过程的测控。
2、使用“一键飞梭”（旋转鼠标）技术，操作更方便。
3、无冲击电流，安全高效采用最新的SOC测控系统和高效的电热元件，高精度恒流控制，放电起始无冲击电流，无红热危险，超温自动保护，安全可靠。
4、界面友好采用进口全天候大屏幕图形LCD，各种环境强、弱光下清晰可见，全中文菜单和提示信息，光标选择操作，实时显示放电电流、电压、时间、容量等测试数据和动态描绘电池组放电U—t曲线，放电过程一目了然。
5、数据处理先进内置超大容量存储器，可存储20次放电测试数据和曲线；可通过RS232或USB接口上传至PC机，运用本公司开发的随机软件能自动生成可编辑的典型测试报告，便于技术管理和存档。
6、使用方便本机设计新颖，小巧轻便，配用新型大电流快速插头，可多机并联扩容使用，解决大功率放电、测试需求；三、技术指标：1、放电电流： 0.1～50A（标称电流）连续可设分辨率0.1A可多台并联最大至1000A2、恒流精度： 0.5%3、电流测量： 0.5级分辨率0.1A4、放电终止电压： 1～500V连续可设分辨率0.1V5、电压测量： 0.5级分辨率0.1V6、放电终止容量： 1～9999Ah连续可设分辨率1Ah7、容量测量： 0.2级分辨率1Ah8、放电时间： 1min～100h连续可设分辨率1min9、放电电压等级： DC400V DC220V DC110V DC48V 可选10、冷却方式：强制风冷11、工作电源： AC220V±10% 或待放直流电源12、主机重量：约10kg。
蓄电池检测仪使用方法
蓄电池检测仪使用方法
嘿，朋友们！今天咱就来好好聊聊蓄电池检测仪的使用方法。
首先，你得准备好蓄电池检测仪，然后把它与蓄电池正确连接。
这一步可不能马虎，就像搭积木一样，得严丝合缝才行！连接好后，打开检测仪的开关，接下来就是见证奇迹的时刻啦！根据检测仪的指示操作，一般会显示蓄电池的电压、电流、内阻等参数。
注意啦！在操作过程中，一定要小心谨慎，可别手抖把线弄掉了，那可就前功尽弃咯！而且要确保检测仪和蓄电池的接触良好，不然得出的数据可就不准确啦。
说到这里，不得不提一下使用过程中的安全性和稳定性。
这就好比走钢丝，稍有不慎就可能出问题。
在使用蓄电池检测仪时，一定要按照说明书的要求来操作，不能随心所欲。
如果不注意安全，万一发生短路啥的，那可不得了！但是只要你操作得当，它的稳定性还是杠杠的，能准确地给你提供蓄电池的各项数据。
那蓄电池检测仪都有哪些应用场景和优势呢？这可多了去了！比如说在汽车维修行业，师傅们可以用它快速检测蓄电池的状态，判断是不是该换电池啦。
在电力系统中，也能派上大用场，随时监测蓄电池的情况，保障电力供应的稳定。
它的优势就是方便、快捷、准确呀！不用像以前那样，靠猜靠感觉来判断蓄电池的好坏。
我就曾经见过一个实际案例，有个汽车修理店的师傅，用蓄电池检测仪检测了一辆车的电池，发现电池内阻过大，电压也不太正常。
于是果断建议车主更换电池，车主还半信半疑呢。
结果换了新电池后，车子启动明显顺畅多了，车主这才心服口服。
你说这蓄电池检测仪是不是超厉害！
总之，蓄电池检测仪就是我们的好帮手，能让我们轻松了解蓄电池的状态，为我们的生活和工作带来便利。
大家一定要好好利用它呀！。
电池充放电测试仪——DCLT-4810
8. 具有快速连接功能，操作使用简单。
群菱中达专业生产电池充放电测试仪
三．电池充放电测试仪技术参数
产品型号 DCLT-4810
放电电流 0~ 100A 分辨率 0.1A 精度 1A
充电电流 0~ 100A 分辨率 0.1A 精度 1A
4、 具有活化功能：可以设定充放电循环次数，对蓄电池组进行活化，有效提高单体容量。
5、 具有单体电压检测功能，单体电压范围：1—16V。满足2V，6V，12V单体监测。
6、 具有完全深度放电功能：能满足十小时连续放电测试，精确测量电池容量，并自动记录测试数据。
7、 背光式中文显示面板，在任何环境下均可清晰正常显示数据。
放电总电压 18~56V 分辨率 10mV 精度 0.1V
充电总电压 2~60V 分辨率 10mV 精度 0.1V
充放电单体电压 0.500V~16.00V 分辨率1mV 精度 10mV
充放电时间 0~99小时59分
单体电池数 1~30 可关闭单体电压监测功能
冷却方式 强制风冷式
放电负载 合金电阻 高效能,.安全性佳
一、电放电功能。恒流放电电流：0-100A连续可调，能满足精确测量48V蓄电池组容量。
2、 具有蓄电池组智能充电功能。充电电流：0-100A连续可调，能满足蓄电池组的充电维护。
3、 具有在线监测功能和快速容量分析功能。实时在线监测、显示所有测试数据：电流、电池组电压、单体电池电压、放电时间、容量；在核对性放电试验结束时，能快速分析出各单体的剩余容量。
11、 本机内部记忆装置采用FLASH ROM设计，记忆保存能力达10年，不会有一般依靠小电池供应电能的电驿记忆装置只有三个月的保存能力并有可能发生电池漏夜的危险。
智能蓄电池组负载测试仪V6.0-杭州高特电子设备有限公司
智能蓄电池组负载测试仪用户手册
第5页
3、严禁交流和直流同时供电！在进行放电时，仪器的工作电源由放电电池组提供，不 允许接入交流电源。只有在放电完毕断开电池组后，如需查询数据或读取数据时， 才可接入交流电源。 （二）术语解释 “组”与“列”——为了扩充蓄电池组的容量，提高系统的可靠性，需要将多组蓄电 池组并联成一大组使用，为了便于区分，我们将这一大组称为“组”，而将其中的每一小 组称为“列”，依次为“A 列” “B 列” “C 列” “D 列”，在本公司产品涉及“列” 时，按此解释。示意如图 3：
（四）仪器连接 1、负载仪与电池组连接 首先将放电导线的快速插头插入负载仪的快速插座对接（红正黑负），然后将放电导 线另一端分别与电池组两端连接（红正黑负）。仪器配有电池夹和铜夹，以方便不同的连 接方式。
智能蓄电池组负载测试仪用户手册
第6页
2、恒流负载模块与电池组连接 见附录 2“恒流负载模块使用说明”。 3、单体电池电压采集 有线采集：首先将各电池电压采集线按电池的编号顺序（由电池组正极/负极依电池连 接顺序依次编号）依次连接，多余的采集线均接入末端采样点，检查无误后再将航空插头 接入负载仪背包航空插座（见附录 3）。注意：请务必保证连线正确，否则可能损坏设 备。 无线采集：参见“无线蓄电池测试系统用户手册”。 4、负载仪、恒流负载模块、无线测试系统、计算机之间的连接 负载仪与恒流负载模块两控制口之间用“控制线”连接，放电导线分别接电池组两 端。多台并机时也按此连接。 有线采集：负载仪的控制口经“RS232-485 转换器”与计算机的 RS232 端口之间用 “控制线”连接。 无线采集：无线测试系统配置的三端通讯线的“FZY-RS485”接负载仪，“PC-RS232” 接计算机。 5、外部电流传感器 当有外部其他负载并接放电时，如设备负荷或恒流负载模块，为了检测总的放电电 流，需外接电流传感器。一端插入负载仪的“外部电压检测”接口，电流检测环套入放电 总回路。 注意：电流传感器的标识方向与放电电流方向一致。 当配用无线蓄电池测试系统时，放电电流由无线蓄电池测试系统所配电流传感器检 测。 6、外部电压检测线 为消除大电流放电时放电导线产生的电压降所引起的电池组电压测量误差，可将外部 电压检测连线直接连接电池组二端，另一端插入仪器面板外部电压检测插座。 （五）设备启动和参数设置 1、合上空气开关，仪器开始工作。首页显示如图 4：
智能蓄电池组高压直流负载测试仪V60-杭州高特电子设备有限公司
蓄电池组连线快速插座
市电开关 电池组开关 市电插座
通讯口：RS232/数据存储转发器 控制口：RS485 及远控接点 控制口：RS485 及远控接点 外部电压检测器接口 外部电流检测器接口
