地下室混凝土外墙裂缝成因和预防分析
为什么地下室外墙容易出现裂缝？

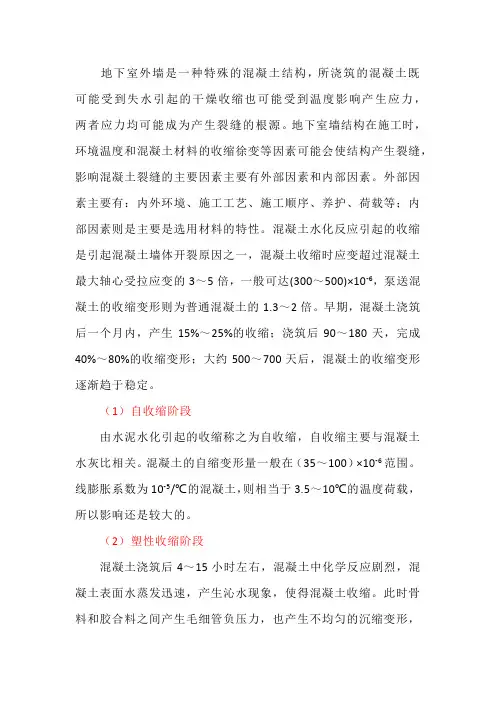

地下室外墙是一种特殊的混凝土结构，所浇筑的混凝土既可能受到失水引起的干燥收缩也可能受到温度影响产生应力，两者应力均可能成为产生裂缝的根源。
地下室墙结构在施工时，环境温度和混凝土材料的收缩徐变等因素可能会使结构产生裂缝，影响混凝土裂缝的主要因素主要有外部因素和内部因素。
外部因素主要有：内外环境、施工工艺、施工顺序、养护、荷载等；内部因素则是主要是选用材料的特性。
混凝土水化反应引起的收缩是引起混凝土墙体开裂原因之一，混凝土收缩时应变超过混凝土最大轴心受拉应变的3～5倍，一般可达(300～500)×10-6，泵送混凝土的收缩变形则为普通混凝土的1.3～2倍。
早期，混凝土浇筑后一个月内，产生15%～25%的收缩；浇筑后90～180天，完成40%～80%的收缩变形；大约500～700天后，混凝土的收缩变形逐渐趋于稳定。
（1）自收缩阶段由水泥水化引起的收缩称之为自收缩，自收缩主要与混凝土水灰比相关。
混凝土的自缩变形量一般在（35～100）×10-6范围。
线膨胀系数为10-5/℃的混凝土，则相当于3.5～10℃的温度荷载，所以影响还是较大的。
（2）塑性收缩阶段混凝土浇筑后4～15小时左右，混凝土中化学反应剧烈，混凝土表面水蒸发迅速，产生沁水现象，使得混凝土收缩。
此时骨料和胶合料之间产生毛细管负压力，也产生不均匀的沉缩变形，称之为塑性收缩，塑性收缩多会导致混凝土表面出现龟裂。
对于超长混凝土结构，应注意混凝土在浇筑后15个小时内的养护，比如初凝前再对混凝土表面碾实压平。
（3）温度收缩阶段（冷缩阶段）在经过前两个阶段后，混凝土的温度开始下降产生冷缩。
众所周知，水泥石中多为胶凝体和水，胶凝体和水在混凝土在凝固初期水化反应剧烈，使得温度急剧升高，混凝土产生热膨胀。
再随着时间的推移，混凝土内部水化反应减弱，产生的热量小于散发的热量，混凝土构件开始逐渐冷却，在结构上产生收缩。
骤降温差分为两类：一类是建筑物在降雨、降雪或冷空气作用下，与外界空气接触的建筑物外表面迅速降温，从而在建筑物中形成内高外低的温度场；另一类是日落气温降低后，建筑物外表面温度降低，形成的内高外低的温度场。
建筑施工专业技术中混凝土出现裂缝的原因及预防措施
建筑施工专业技术中混凝土出现裂缝的原因及预防措施混凝土裂缝是建筑施工中常见的问题，其产生主要有以下几个原因：1.温度变化：混凝土在干燥过程中会收缩，而在水分稳定后会膨胀。
如果温度变化较大，混凝土受热后膨胀，受冷后收缩，容易产生裂缝。
2.过早干燥：在混凝土表面脱水速度过快而导致混凝土变干燥过快，会引起表面和内部的应力不均匀，从而产生裂缝。
3.混凝土成分问题：混凝土配合比的设计不合理，或者掺入的掺合材料质量不合格，都会影响混凝土的抗裂性能。
4.静载荷：施工过程中如果超载、区域集中、不均匀等情况产生，都会给混凝土的结构强度带来不均衡的应力分布，从而导致裂缝的产生。
预防混凝土裂缝的措施可以从以下几个方面入手：1.合理设计配合比：根据施工环境、工程要求和材料实际情况，合理配比混凝土，确保混凝土的性能和稳定性，从而减少裂缝产生的可能。
2.控制混凝土的含水量：通过加水量、养护等措施，使混凝土的水分含量控制在适当范围内，避免过早干燥导致的裂缝。
3.加入抗裂措施：可在混凝土中加入纤维材料，例如聚丙烯纤维、钢纤维等，以提高混凝土的抗裂性能。
4.控制温度变化：在施工过程中，应合理设置温度控制设备，如覆盖保温材料、使用冷却水等来控制混凝土的温度，从而减少温度变化引起的裂缝。
5.控制静载荷：在施工过程中，需要合理安排工序、控制施工速度等，以确保混凝土受力均匀，避免因静载荷过大而引发裂缝。
6.加强养护工作：混凝土浇筑后需进行养护，如覆盖保湿膜、定期喷水等，以保持混凝土表面的湿度和温度，避免裂缝的产生。
7.做好施工质量管控：施工中要加强对混凝土质量的把控，确保原材料的质量符合要求，施工过程中严格按照施工规范进行操作，避免操作不当导致的裂缝。
在建筑施工中，避免混凝土裂缝是非常重要的，它不仅关系到建筑物的安全性能，还会影响建筑的美观。
因此，需要在设计、施工和养护等方面都加以重视，以减少混凝土裂缝的发生。
地下室外墙混凝土裂缝的形成原因及防治方法
地下室外墙混凝土裂缝的形成原因及防治方法一、地下室外墙混凝土在施工阶段常常会出现不同程度、不同数量的开裂，裂缝多为竖向裂缝。
裂缝的主要原因是混凝土在干燥收缩时受到钢筋、边界约束后拉裂而产生的。
混凝土干燥收缩是指置于饱和空气中的混凝土因水分散失而引起的体积缩小变形。
混凝土中的水和周围的空气处于某一平衡状态，如果周围介质空气的状态发生变化，如温度改变，混凝土就会产生干燥收缩。
干燥收缩包括发生在开始阶段不可逆收缩和再潮湿后的体积膨胀，及后期干燥时发生的可逆收缩。
同时影响混凝土干燥的因素还有：水灰比、水化程度、养护温度、含水量、水泥含量、构件厚度、体积和表面积之比、相对温度、干燥速率、干燥时间等。
而地下室外墙混凝土拆模后，虽然进行了浇水养护，但由于受到现场条件的限制，不可能做到恒温湿养护，而只能采用浇水养护，因此必然导致外墙混凝土的干燥及收缩，同时由于地下室外墙混凝土体积和表面积之比较小，从而导致干燥速度快，时间短。
地下室混凝土开裂通常发生在浇筑后15天内，裂缝主要集中的墙高1、2处向上下扩展，根部及顶部几乎没有，沿墙长每2～3m一道。
当然，地下室形状、设计构造、外墙长度、配筋及施工条件等都有一定的关系。
二、地下室外墙混凝土裂缝的预防措施1、设计方面：选择适当的外墙厚度，1～2层地下室宜选400～500mm厚，3～4层地下室的下两层宜选用600～800mm，厚；地下室外墙每隔3～4m设附墙或暗柱，在外墙顶部、1/2墙高处，水平施工缝处设置暗梁，加强侧墙刚度，能够有效地防止裂缝产生；外墙水平钢筋设置在竖向钢筋外侧，间距≤150mm；采用冷轧带肋钢筋焊接网片或采用无粘结预应力钢筋混凝土技术，抗裂效果较明显；混凝土采用中强度（C30～C40）；留外墙垂直后浇带。
2、原材料及配合比：水泥应选用水化热较低的品种；砂采用中、粗砂。
细度模数不低于2.6；石子在满足可泵性的条件下，尽可能选择大粒径、连续级配，砂石含泥量控制在1.5％之内；混凝土中掺入适量的膨胀剂，以补偿混凝土收缩；优化配合比，在保证混凝土和易性的前提下，降低水灰比，适当提高砂率和砂比，以减少毛细孔的数量和孔径。
地下室裂缝的产生原因及预防措施
地下室裂缝的产生原因及预防措施发布时间：2021-07-01T14:32:51.767Z 来源：《建筑科技》2021年6月下作者：徐勇[导读] 在使用钢筋混凝土的高层房屋建筑过程中的各种裂缝发生现象常有发生,其可能产生它的原因不尽相同。
对于建筑地下室内的裂缝坍塌现象也应当时刻引起人们高度的认识重视,一旦发生地下裂缝坍塌现象,要及时组织做好各种预防措施和应急补救措施。
德持建设集团有限公司徐勇摘要:在使用钢筋混凝土的高层房屋建筑过程中的各种裂缝发生现象常有发生,其可能产生它的原因不尽相同。
对于建筑地下室内的裂缝坍塌现象也应当时刻引起人们高度的认识重视,一旦发生地下裂缝坍塌现象,要及时组织做好各种预防措施和应急补救措施。
关键词:建筑地下室;钢筋混凝土中的裂缝;主要预防措施引言房屋建筑好后,经常会因为各种自然原因从而导致建筑裂缝的大量产生。
尤其在采用钢筋混凝土和钢框架结构的大型高层住宅房屋中尤其广泛。
这个技术上的问题一直以来也都是一个比较棘手的难题。
本文引用苏州拾鲤花园二期项目，该工程位于相城区北桥街道凤湖路东、大圩娄路北，由16栋地下1层、地上6～20层高层及地下车库组成，地下建筑面积44406.43㎡，地上建筑面积101644.97㎡，总建筑面积146051.4㎡。
以该项目为例，分析苏州拾鲤花园二期项目地下室裂缝产生的原因。
1地下室裂缝现象产生的原因及危害裂缝现象对于一些建筑物和房屋结构中的建筑楼层来说主要指的是一些会产生裂缝部分，这些不同变形裂缝的直接条件产生原因及其间接原因是各式各样的,如存在流体中的收缩、膨胀、沉降等各种不同条件常常都会直接产生引起不同严重度的裂缝,当它的外部流体承载力和压力常常远远大于内部流体承载力也就有可能会直接产生引起这些变形裂缝。
对于高层建筑物和地下室的钢筋混凝土框架结构建筑裂缝我们必须时刻要引起高度重视,一旦我们遇到裂缝问题，应该立即采取措施及时对其进行整治补救,如果放任不管,随着整栋装修房屋时间的不断向前推移，其所在裂缝处的深度可能会越来越大,影响整栋装修房屋建筑整体上的承载力,严重者甚至很有可能会直接甚至导致整栋建筑房屋全部整体倒塌,造成不可估量的巨大经济损失。
分析钢筋混凝土地下室外墙裂缝成因及防控
分析钢筋混凝土地下室外墙裂缝的成因及防控摘要：钢筋混凝土目前是在建筑中的普遍材料，在建设中占有很大的比重。
裂缝几乎是所有钢筋混凝土建筑不可避免的问题，地下室也不例外。
结构的不同、材料的差异、施工的方法、承受力的大小等个体差异，都有可能造成钢筋混凝土的裂缝。
本文将结合钢筋混凝土的特质对其裂缝的成因以及如何防控的问题进行分析。
关键字：裂缝成因防控中图分类号：tv543文献标识码： a 文章编号：地下室与人类的生产生活息息相关，尤其是在经济高速发展的今天。
地面的空间已不能满足人们日渐丰富的需求，因此，人们对于地下空间的开发利用也达到了一个空前的高度，钢筋混凝土因其独特的功能和结构作用，也就随之与地下室紧密的结合在一起了。
一般来说，地下室都需要一次性浇筑一定尺寸的混凝土外墙。
因此裂缝也成为了一项急需控制的工程问题。
一、裂缝的类型众所周知，混凝土是由水、水泥以及砂石组成的，正是由于它的这一特性，不同的环境因素会导致不同的裂缝。
因其成因的不同可分为以下几类。
（一）收缩裂缝这类裂缝跟水与水泥的用量有着极大的关联，它们的用量越大，混凝土相对的收缩性就越大，反之就越小。
当然，这与水泥的品种、外加剂、掺和料的不同以及施工方案也有一定的关联。
（二）温差裂缝在混凝土的浇灌过程中，结构中心的温度过高，或者是整个结构的温度与外环境的温度相差过大时，由于热胀冷缩的原因，结构发生变形，这种变化在受到自身及外力的作用下，产生相应的应力，当应力超过结构自身的抗拉强度时，裂缝就随即产生。
（三）安定性裂缝这就是我们常说的龟裂，导致这种现象的主要原因是水泥的安定性不合格，所谓水泥的安定性即体积安定性，是指水泥在凝结硬化过程中体积变化的均匀性。
一旦水泥的安定性不合格，就会导致混凝土在浇筑到228d之间时，经常会发生不同程度和数量的开裂。
当然，这与地下室的地形、设计构造、配用钢筋、养护等一系列条件都有莫大的关系。
二、裂缝形成原因（一）选材不当在这主要讲一下水泥的选择，水泥的分类有以下几种分法，按其主要成分：分为硅酸盐类水泥、铝酸盐类水泥、硫铝酸盐类水泥和磷酸盐类水泥等。
地下室混凝土外墙裂缝的成因及预防
上的成本管 理观念 ， 往往 可以引发 出 目成本 项 管理的崭新思路和提出有效举措 项 目管理还应该 学 和应用在市 场经济体 制Ｔ的成本 管理理论与 方法，尤其是要 学 那 些科学的定 量管理方法 。并且随着信息 技术的 发展 计算机 在房地产项 目管理中的作 用越来 越 重要 ， 本管理必须加 快电算化步 伐、提高 成 电算化应用 水平、加速培 养电算化＾ 才 从而 实现成本管 理手段现代化 目时还可 运 月先 进 的专业软件 加强对成本 的管理 ． 如．应用 例 Ｐ ０ ｃ 软件对成本和进度的计划预 算情况与实 ＿ｅ ｔ 际 发生额进 行综台考核和 管理 总 之，项目 管 理应尽 陕实现计算机成 本 准化管理 还应 标
较大，往往所 产生的拉 应力超过混凝 土抗拉强 度 同时 ， 在水 平方向 由于收缩变形 受到Ｔ先 行完成的地 Ｔ室底板结 构的约束 ，阻碍主体结 构的自由收 缩而引起的 ，所 地下 室外墙长度
共 建筑、高层 住宅等工程 中，混凝土地 Ｔ室被 广泛采用 但 由于工程的工期 、规模 、 工程 的 重 要程度 Ⅱ 业主、设计、施 工等诸 多方面的
作者简介 ： 蔡菁 （ ７ １ ７）， ， ９ 湖北 武＆ ，湖］ 至高建设集目有 公 Ｉ 师，目家注 人 ｒ 程 册
级 造师 建
消 除施工中的损 自 费现 象，发现和总结 先进
经验 。
成本动因分析观念 的 创新 。 为使房地产开 发公司的产 在 市场上具有 更大 的竞争力 ， 成本 管理不能再局 限于房屋 的 建安过程 ，而应该组 织和动员群众 ，将视野 向 前延伸 到产 的市 场、行业内的发 展态势以及
地 下 室混凝 土外 墙 裂缝 的 成 因及 预 防
Ｒｅｓ ｃｈ 十 ｅａｒ ｈｅ ａｕｓ ｒ ｃｋ ｎ Ｃ ｅｓｏｆＣ ａ ｓ ｉ Ｂａｓ ｅｍ ｅｎｔＣ ０ｎｃｒ ｅ ｅｔ Ｗ ａｌａｎｄ 】
地下室外墙混凝土裂缝形成的原因及防治
安全管理编号：LX-FS-A50902地下室外墙混凝土裂缝形成的原因及防治In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior oractivity reaches the specified standard编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑地下室外墙混凝土裂缝形成的原因及防治使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
（作者：冯庆荣）一、地下室外墙混凝土在施工阶段常常会出现不同程度、不同数量的开裂，裂缝多为竖向裂缝。
裂缝的主要原因是混凝土在干燥收缩时受到钢筋、边界约束后拉裂而产生的。
混凝土干燥收缩是指置于饱和空气中的混凝土因水分散失而引起的体积缩小变形。
混凝土中的水和周围的空气处于某一平衡状态，如果周围介质空气的状态发生变化，如温度改变，混凝土就会产生干燥收缩。
干燥收缩包括发生在开始阶段不可逆收缩和再潮湿后的体积膨胀，及后期干燥时发生的可逆收缩。
同时影响混凝土干燥的因素还有：水灰比、水化程度、养护温度、含水量、水泥含量、构件厚度、体积和表面积之比、相对温度、干燥速率、干燥时间等。
而地下室外墙混凝土拆模后，虽然进行了浇水养护，但由于受到现场条件的限制，不可能做到恒温湿养护，而只能采用浇水养护，因此必然导致外墙混凝土的干燥及收缩，同时由于地下室外墙混凝土体积和表面积之比较小，从而导致干燥速度快，时间短。
地下室混凝土外墙裂缝的成因与预防措施
地下室混凝土外墙裂缝的成因与预防措施刘长海孟宏伟(河南六建建筑集目有限公司，河南洛阳471000)工程技术腧要】针对地下室混凝土外墙的裂缝问题．从钢筋布置、泵送混凝土原材的采用、墙体伸缩缝等方面，分析裂缝产生的原因，氓合理设。
计、改进原材配比、改选施工方法，改善养护方法等方面提出了裂缝的防范措施。
睡薯目醢初地下宝混凝土；外墙裂缝原因，预防措施／t，_．{．，，，，i}?i j I，?}。
1．¨近年来，随着泵送商品混凝土的普遍应用，地下室外墙混凝土在施工阶段常常出现不同程度，不同数量的开裂，裂缝多为竖向裂缝，裂缝的主要原因是混疑土在干燥收缩时受到钢筋、边界约束后拉裂而产生的。
本文就裂缝产生的原因进行了分析，重点对裂缝的预防措施进行了详细的阐述。
1裂缝现象地下室外墙混凝土裂缝一般在混凝土浇筑完毕拆模后3天左右开始出现，裂缝宽度在o．1m m—05m m内，裂缝—般沿墙均匀布置，其形状几乎呈垂直状，特别是在柱与墙相交处、长墙中部等部位出现。
2嚣瞄暂唑的原因分析混凝土硬化干燥时其本身的收缩率为0．05％一0．06％，其收缩在长、宽、厚三个方向产生，当收缩量不同，或收缩受到约束时，当墙体内部应力大于混凝土及时强度时，在此部位产生裂缝。
主要有以下几个因素21钢筋的布置由于剪力墙结构设计满足结构谢寸后配筋率很低，钢筋间距偏大，但暗柱和柱主要受力构件配筋偏大，这就造成混凝土硬化过程中产生局部应力集中，因此混凝土受拉产生裂缝。
此外钢筋保护层偏大也是产生裂缝的又一因素。
因地下室特殊环境的要求，其外墙兼做挡土墙，墙体外侧钢筋保护层大，—般为50m m左右，较厚的保护层使该部位混凝土收缩时不畿获得钢筋的约束，形成裂缝，并可能进—步发展。
22商品混凝土商品混凝土为满足泵送要求，在施工配合比中，粗骨料较少，砂率偏大，超过400／o，同一强度的商品混凝土相对于传统的半干硬性混凝土水泥掺量多，碎石粒小，细骨料比例偏大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下室混凝土外墙裂缝成因和预防分析
摘要：本文分析了地下室混凝土外墙裂缝产生的原因，提出了具体的预防措施，供大家参考。
关键词：地下室混凝土外墙裂缝预防措施
中图分类号：tu528文献标识码： a 文章编号：
1前言
随着城市高层建筑的不断兴起，地下空间越来越多的被利用，作为地下空间的围护结构地下室外墙，除了要承受结构荷载外，还要起到防止地下水渗漏的功能。
由于设计因素、施工因素以及混凝土结构自身的某些特定性能的影响，地下室混凝土外墙往往在结构成型后容易产生裂缝，这些裂缝短期内一般不会影响结构的安全度，但它的出现会降低建筑物的抗渗能力，影响建筑物的使用功能，而且长期下去会引起钢筋的锈蚀，混凝土的碳化，降低材料的耐久性，影响建筑物的承载能力。
2 裂缝现象
地下室外墙混凝土裂缝一般在混凝土浇筑完毕拆模后3天左右开始出现，裂缝宽度在0.1 mm—0.5mm内，裂缝—般沿墙均匀布置，其形状几乎呈垂直状，特别是在柱与墙相交处、长墙中部等部位出现。
3 裂缝产生的原因分析
混凝土硬化干燥时其本身的收缩率为0．05％一0．06％，其收缩在长、宽、厚三个方向产生，当收缩量不同，或收缩受到约束时，
当墙体内部应力大于混凝土及时强度时，在此部位产生裂缝。
主要有以下几个因素
3．1钢筋的布置
由于剪力墙结构设计满足结构谢寸后配筋率很低，钢筋间距偏大，但暗柱和柱主要受力构件配筋偏大，这就造成混凝土硬化过程中产生局部应力集中，因此混凝土受拉产生裂缝。
此外钢筋保护层偏大也是产生裂缝的又一因素。
因地下室特殊环境的要求，其外墙兼做挡土墙，墙体外侧钢筋保护层大，—般为50mm左右，较厚的保护层使该部位混凝土收缩时不畿获得钢筋的约束，形成裂缝，并可能进—步发展。
3.2 混凝土生产及施工方法不当
(1)因多次使用而表观粗糙的清水模板，在浇注混凝土前不涂刷脱模剂或充分润湿，挠注后的混凝上表层因模板吸水而缺少水分，从而导致表面的塑性裂缝出现。
若拆模后养护不足，会因降温、干燥而进一步开裂。
(2)混凝土入模坍落度过大，引起混凝土离析而造成墙体混凝土的匀质性变差，往往造成混凝土在硬化时收缩应力不均而产生裂缝。
(3)局部振捣过分，使该处砂浆富集，造成人为的结构薄弱环节而导致该部位混凝士开裂。
(4)拆模后养护不及时，外墙板混凝土产生较多的温差、干缩裂缝。
(5)地下室回填土拖延时间长，当温度骤降时，引起较大温差应力而开裂。
3.3 材料选择及混凝土配合比设计不当
(1)混凝土中水泥用量大时，混凝土中产生较大的水化热，极易引起湍差收缩裂缝。
(2)混凝土过分缓凝时，使其长时间处于塑性状态，混凝土外墙表面的脱水速率一旦高于内层的供水速率时，混凝土面层收缩大(此时混凝土尚未达到足够的抗拉强度)，导致塑性收缩裂缝出现。
(3)混凝土砂串偏高，混凝上的干燥收缩也随之增大。
(4)膨胀剂在混凝上中掺量不够，有些厂家以次充好。
(5) 砂、石含泥量过高，使泥凝士强度下降、干缩量增大。
3．4底板对墙体的约束
地下室底板混疑土较墙体混凝土要早进行浇筑，其底板混凝土本身的收缩要早于墙体混凝土的收缩，当墙体混凝土收缩时，底板对此产生约束，从而使墙体产生相应力，底板产生压应力。
在两侧应力叠加下，当其超过混凝土抵抗强度时，便形成裂缝。
3．5柱对墙体的约束
与地下室外墙现浇墙连的柱或暗柱，其钢筋的配筋率要远远大于墙体部位钢筋，因而其钢筋对混凝土产生收缩的约束要比墙体的约束大得多，从而加大了墙体自身收缩约束强度，相应提高了墙中的应力，因而该部位更容易出现裂缝。
3.6环境温度和湿度的影响
地下室外墙混凝土浇筑后，其内外两侧的环境完全不同，外侧与大气相连，其混凝土表面温度和湿度随着大气的变化而变化，墙体反复受到热冷变化而内侧已形成室内环境，相对封闭，温度和湿度变化较小，受二者环境差异的影响，连续墙内外变化不一，且墙体越厚，差异越大，越易形成裂缝。
3．7混凝土养护不到位
一般墙体混凝土浇筑完毕后第二天即将模板拆除，混凝土表面随大气温度变化而变化，外表水分蒸发很快，未有效保证墙体混凝土表面温度，而混凝土内部因水化热的释放其温度较高，二者的温差将可能引起裂缝的产生。
其次墙体属于竖向结构，其水分保持加之其内侧模板支撑的影响，养护比较困难。
混凝土养护未到位，无法保证混凝士水化所需的正常水分，造成混凝土硬化过程中出现干缩裂缝。
4地下室混凝士裂缝的预防措施
4．1设计方面
选择适当的外墙厚度，1—2层地下室宜选400—500mm厚，3。
4层地下室的下两层宜选用600一800mm侯；地下室外墙每隔3。
4mm 设付墙或暗柱，在外墙顶部1／2墙高处，水平施工缝处设计暗粱，加强何墙刚度，能够有效地防止裂缝产生；外墙水平钢筋设置在竖向钢筋外侧。
4．2原枕件及配争比
水泥应选用水化热较低的品种，砂采用中、租砂，细度模数不低
于26，石子在满足可泵性的条件下，尽可能选择大粒径、连续级配，砂石含泥量控制在1 5％之内，混凝土中掺入适量的膨胀剂，以卒卜偿混凝土收缩，优化配合比，在保证混凝土和易性的前提下，降低水灰比，适当提高砂率。
4．3施工养护方面
钢筋的间距，尺寸，保护的厚度要严格按设计和规范要求加以控制，外墙外层钢筋之间用方箍加以支撑，纵横向钢筋采用每点绑扎，混凝土浇筑时，布料厚度控制在60cm左右，下料高度不超过3m，振动时要快插慢拔，喑柱和暗梁处仔细搌捣：混凝土终凝后，立即开始浇水养护，拆模后，采用在塑管或钢管上搭细而密的孔眼，利用水的压力对墙全长淋水养护，养护时间不少于14天，及时做好施工防水层和土方问题，以利于混凝土后期强匿增长，对混凝土抗裂大有好处。
4．4改进施工方法
1) 尽量采用墙体与楼板混凝土分开浇筑，这样一方面可减少初期楼板对墙体的约束作用，另一方面可使墙体内外环境相统一，且墙体内侧养护易进行。
2) 墙体混凝土浇筑完后，至少延迟3天拆模，利用模板的保温作用，保持混凝土表面适当的温度，防止混凝土内外温差的出现。
在此之前，可将模板松动，保证养护用水进入混凝土表面。
3) 加强混凝±墙体前期养护，特别是前四天。
5结束语
通过以上分析，可知现浇钢筋混凝土结构裂缝产生的原因是复杂多样的，也很难避免的。
除了控制好混凝土原材料的质量和级配的同时，施工质量及养护工作也极为重要，故要求我们在今后的实际施工过程中不断总结经验，加强预防措施，使裂缝产生机率降到最低。
