如何计算特殊保护装置安装工程量？
如何计算特殊保护装置安装工程量？
如何计算特殊保护装置安装工程量？
清单工程量与定额工程量计算规则相同，均按设计图示数量计算。
项目编码：030211007项目名称：避雷器
项目编码：030211001项目名称：电力变压器系统
项目编码：030211006项目名称：母线
项目编码：030211002项目名称：送配电装置系统
[例]如图所示为某配电所主接线图，能从该图中计算出哪些调试？并计算工程量。
某配电所主接线路
[解]所需计算的调试与工程量如下：
（1）避雷器调试1组
（2）变压器系统调试1个系统
（3)1kV以下母线系统调试1段
（4)1kV以下供电送配电系统调试3个系统
（5）特殊保护装置调试1套
清单工程量计算见表。
清单工程量计算表。

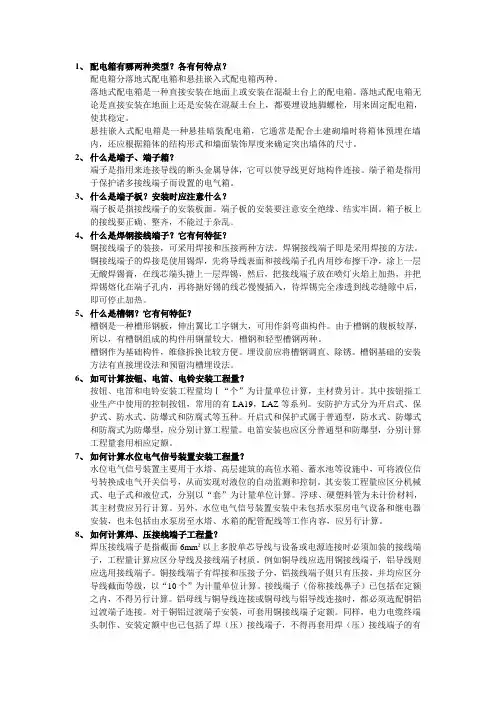

知识问答
1、配电箱有哪两种类型？各有何特点？配电箱分落地式配电箱和悬挂嵌入式配电箱两种。
落地式配电箱是一种直接安装在地面上或安装在混凝土台上的配电箱。
落地式配电箱无论是直接安装在地面上还是安装在混凝土台上，都要埋设地脚螺栓，用来固定配电箱，使其稳定。
悬挂嵌入式配电箱是一种悬挂暗装配电箱，它通常是配合土建砌墙时将箱体预埋在墙内，还应根据箱体的结构形式和墙面装饰厚度来确定突出墙体的尺寸。
2、什么是端子、端子箱？端子是指用来连接导线的断头金属导体，它可以使导线更好地构件连接。
端子箱是指用于保护诸多接线端子而设置的电气箱。
3、什么是端子板？安装时应注意什么？端子板是指接线端子的安装板面。
端子板的安装要注意安全绝缘、结实牢固。
箱子板上的接线要正确、整齐，不能过于杂乱。
4、什么是焊钢接线端子？它有何特征？铜接线端子的装接，可采用焊接和压接两种方法。
焊铜接线端子即是采用焊接的方法。
铜接线端子的焊接是使用锡焊，先将导线表面和接线端子孔内用纱布擦干净，涂上一层无酸焊锡膏，在线芯端头搪上一层焊锡，然后，把接线端子放在喷灯火焰上加热，并把焊锡熔化在端子孔内，再将搪好锡的线芯慢慢插入，待焊锡完全渗透到线芯缝隙中后，即可停止加热。
5、什么是槽钢？它有何特征？槽钢是一种槽形钢板，伸出翼比工字钢大，可用作斜弯曲构件。
由于槽钢的腹板较厚，所以，有槽钢组成的构件用钢量较大。
槽钢和轻型槽钢两种。
槽钢作为基础构件，维修拆换比较方便。
埋设前应将槽钢调直、除锈。
槽钢基础的安装方法有直接埋设法和预留沟槽埋设法。
6、如可计算按钮、电笛、电铃安装工程量？按钮、电笛和电铃安装工程量均Ⅰ“个”为计量单位计算，主材费另计。
其中按钮指工业生产中使用的控制按钮，常用的有LA19，LAZ等系列。
安防护方式分为开启式、保护式、防水式、防爆式和防腐式等五种。
开启式和保护式属于普通型，防水式、防爆式和防腐式为防爆型，应分别计算工程量。
电笛安装也应区分普通型和防爆型，分别计算工程量套用相应定额。
《全国统一安装工程预算定额》工程量计算规则
全国统一安装工程工程量计算规则第一册机械设备安装工程一、定额内凡以设备重量（吨）为计量单位,或以设备重量范围划分时，均以设备的铭牌重量为准；如无铭牌重量，则以产品目录、样本、说明所注明的净重量为准。
二、计算设备重量时，除定额另有规定者外，均包括随主机供货的、与设备联体的电机、屏盘、安全罩、平台、梯子、栏杆、支架以及设备本体第一个法兰以内的管道等全部重量。
三、泵、风机安装1、按不同类型分别以“台”为计量单位，以重量范围划分子目.2、直联式的泵和风机,以本体和底座的总重量计算.3、非直联式的泵和风机，以本体和底座的总重量计算,不包括电动机重量，但已包括电动机安装.四、压缩机安装1、按不同类型分别以“台"为计算单位,以重量范围划分子目。
计算重量时，按下列不同型号分别计算。
（1）活塞式V、W型及扇型压缩机、压缩机组,按同一底座上的主机、电动机、仪表盘及附件、底座等的总重量计算。
(2）立式及L型压缩机、螺杆式压缩机、离心式压缩机,不包括电动机等动力机械重量.电动机另执行电动机安装定额。
（3）往复式D、M、H型对称平衡压缩机，按主机、电动机及随主机成套供应的附属设备的总重量计算。
但附属设备和管道安装另行计算。
第二册电气设备安装工程一、变压器及配电设备1、变压器安装及干燥，按不同电压等级、不同容量分别以“台”为计量单位。
2、变压器油过滤,以“吨”为计量单位，其计算方法如下：（1）变压器安装，定额内未包括绝缘油的过滤。
需过滤时，可按制造厂提供的油量计算。
(2)油断路器及其它充油设备的绝缘油过滤，可按制造厂规定的充油量计算。
计算公式：油过滤数量（吨)=设备油重(吨）*（1+损耗率）3、断路器、负荷开关、电流互感器、耦合电容器、阻波器、电力电容器的安装以“台"为计量单位.4、隔离开关、熔断器、避雷器、电抗器的安装，以“组”为计量单位，每组按三相计算。
5、结合滤波器的安装，以“套”为计量单位。
每套包括结合滤波器和单极刀闸安装;不包括抱箍、钢支架、紫铜母线的安装，另套本册定额相应项目。
安装工程量计算规则
安装工程量计算规则安装工程量计算规则，是指在进行安装工程量计算时，根据不同的安装工程项目和具体情况，合理确定各种工程项目的工程量，并对其进行计算和统计。
安装工程量计算规则的制定，对于工程项目的合理安排和施工过程的顺利进行具有重要的意义。
下面将介绍一些常见的安装工程量计算规则。
一、计算对象的确定安装工程量计算的第一步是确定计算对象。
一般而言，可以将安装工程量计算对象分为建筑工程、装修工程和设备安装工程三个部分。
建筑工程包括土建工程和主体结构工程，装修工程包括室内装修、外墙装修等，设备安装工程包括机电设备和管道设备的安装。
根据不同的工程项目，确定计算对象是进行安装工程量计算的前提。
二、单位工程工程量计算单位工程是指从组织管理和经济技术上最适合组织施工的一种工程形式，通常以一个施工部位或一个工序为单位。
在进行安装工程量计算时，需要根据单位工程的具体情况进行计算。
1.工程量计算的基本原则根据指导工程量计算的技术规范，主要包括常规工程量和特殊工程量。
常规工程量计算按照图纸和技术要求进行计算，特殊工程量根据实际情况和专业经验进行计算。
2.建筑工程量计算建筑工程包括土建工程和主体结构工程，计算主要包括土建工程的土方工程量、混凝土工程量、砌筑工程量等，主体结构工程的工程量计算主要包括钢筋工程量、钢结构工程量等。
3.装修工程量计算装修工程量计算包括室内装修工程和外墙装修工程。
室内装修工程的计算主要包括砌筑、抹灰、地面铺装、墙面铺装、天花板铺装等工程量计算；外墙装修工程的计算主要包括外墙材料的计算和外墙面层处理的工程量计算。
4.设备安装工程量计算设备安装工程量计算主要包括机电设备和管道设备的安装工程量计算。
机电设备的工程量计算主要包括设备基础、设备支架和设备安装的工程量计算；管道设备的工程量计算主要包括管道材料和管道安装的工程量计算。
三、工程量计算的方法在进行安装工程量计算时，可以采取多种方法，如图纸法、估算法和测量法等。
电气设备安装工程工程量清单项目及计算规则
电气设备安装工程工程量清单项目及计算规则一、电气设备安装工程工程量清单项目1.输电线路工程量清单：包括线缆敷设长度、电缆沟开挖量、沟槽回填及压实量、电缆桥架、电缆槽等。
2.开关设备工程量清单：包括断路器、隔离开关、负荷开关、旋转传动开关等的安装数量。
3.柜式变电站工程量清单：包括变电站设备柜、配电柜、控制柜、计量柜等的安装数量。
4.配电装置工程量清单：包括配电盘、配电箱、配电屏等的安装数量。
5.发电机组工程量清单：包括发电机组的安装数量。
6.电缆终端头工程量清单：包括电缆终端头的安装数量。
7.电流互感器工程量清单：包括电流互感器的安装数量。
8.电压互感器工程量清单：包括电压互感器的安装数量。
9.大型电气设备工程量清单：包括断路器、隔离开关、电容器组、接触器、软启动等的安装数量。
10.配电保护与自动化系统工程量清单：包括继电保护设备、自动化设备及系统的安装数量。
11.控制设备工程量清单：包括PLC控制器、仪表、调节阀、电动执行器等的安装数量。
二、电气设备安装工程工程量清单计算规则1.清单项目数量计算规则：根据设计图纸和技术要求，确定每个项目的安装数量。
2.材料需求计算规则：根据每个项目的安装数量，计算所需的材料数量，包括电缆、线管、接线端子、电缆标识等。
3.人工工作量计算规则：根据每个项目的安装数量和施工难度，计算所需的人工工作量，包括安装、接线、调试等。
4.施工成本计算规则：根据每个项目的安装数量、材料需求和人工工作量，计算施工成本，包括人工成本、材料成本等。
5.工期计算规则：根据每个项目的安装数量、施工工序和施工难度，计算施工工期。
6.质量控制规则：根据电气设备安装的规范和标准，制定相应的质量控制规则，确保安装质量。
三、总结电气设备安装工程工程量清单项目及计算规则对于工程的顺利进行具有重要的指导作用。
通过明确工程量、确定材料需求、计算工程成本等，可以有效控制工程进度和成本，保证工程质量。
因此，工程师在进行电气设备安装工程时应仔细制定工程量清单，并按照计算规则进行实施。
工程造价—安装工程—电气计算规则
电气工程量计算规则1、工程量计算顺序电气设备安装工程工程量计算顺序应按照以下顺序提供：变压器——高低压设备安装——母线、绝缘子——机电、电动葫芦(含接线、检查) ——滑触线装置——电缆(电缆头、桥架、穿管数量) ——防雷及接地装置——10KV 以下架空配电路线——电气调整试验——配管配线——照明器具——电梯电气装置2、电力变压器电力变压器分干式及油浸式两种，以台计算，区别高低压及容量。
3、配电装置3.1 包括断路器、接触器、互感器、避雷器、电抗器、电力电容器及电容器柜，以台为计量单位，隔离开关、熔断器以组为计量单位；3.2 配电装置设备的支架按施工图设计的需要量计算，以 kg 为计量单位；3.3 基础槽钢、角钢以 m 计算，应标明规格型号；3.4 配电设备的端子板外部界限，以组为单位，端子箱安装分户外、户内以个为单位。
接线方式有：有端子外部接线、无端子外部接线， 2.5mm 和 6mm 两种，以个为单位如营口港 1~3#泊位上输油臂分控站接线就应该套用该项目，此外应增加“管内穿线”的工程量，以 m/单根计算总工程量；3.5 高压设备定额内均不包括绝缘台安装，其工程量应按施工图设计执行；3.6 导线敷设应有焊 (压) 接线端子工程量，如照明导线的敷设就应考虑此项工程量；3.7 盘柜配线只合用于盘上小设备元件的少量现场配线，不合用于工厂的设备修配、修改工程。
3.8 高压开关柜与基础型钢采用焊接固定，柜间用螺栓连接；柜内设备按厂家已安装好，连接母线已配置，油漆已刷好来考虑。
规定主母线以及主母线与上刀闸引下线的配置安装可另套相应定额计算。
提供工程量4、母线、绝缘子4.1 带型母线安装及带型母线引下线安装包括铜排、铝排，分别以不同截面和片数以“m/单相”为计量单位。
母线和固定母线的金具均按设计量加损耗计算，应标明规格及截面面积；4.2 槽型母线安装以“m/单相”为计量单位，若为“三”相则应乘以“3”，槽型母线与设备连接分别以连接不同的设备以“台”为计量单位；4.3 与发机电、变压器、断路器、隔离开关连接，注明槽型母线的规格尺寸，槽型母线及固定槽型母线的金具按实际用量加损耗率计算；4.4 共箱母线安装以 m 为计量单位。

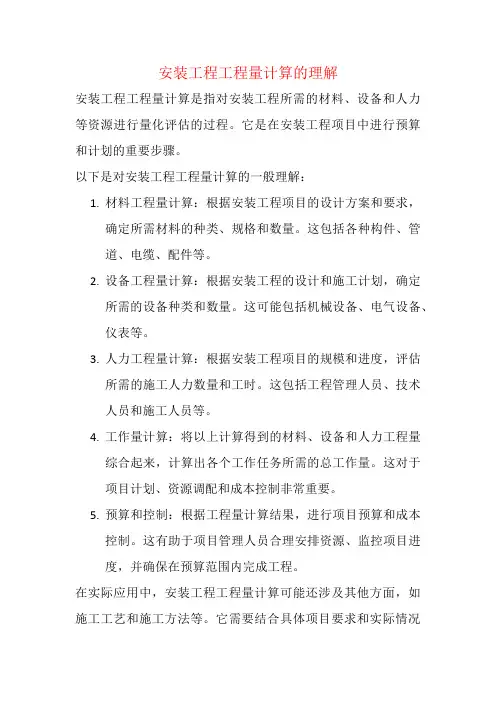

安装工程工程量计算的理解
安装工程工程量计算的理解
安装工程工程量计算是指对安装工程所需的材料、设备和人力等资源进行量化评估的过程。
它是在安装工程项目中进行预算和计划的重要步骤。
以下是对安装工程工程量计算的一般理解：
1.材料工程量计算：根据安装工程项目的设计方案和要求，
确定所需材料的种类、规格和数量。
这包括各种构件、管
道、电缆、配件等。
2.设备工程量计算：根据安装工程的设计和施工计划，确定
所需的设备种类和数量。
这可能包括机械设备、电气设备、仪表等。
3.人力工程量计算：根据安装工程项目的规模和进度，评估
所需的施工人力数量和工时。
这包括工程管理人员、技术
人员和施工人员等。
4.工作量计算：将以上计算得到的材料、设备和人力工程量
综合起来，计算出各个工作任务所需的总工作量。
这对于
项目计划、资源调配和成本控制非常重要。
5.预算和控制：根据工程量计算结果，进行项目预算和成本
控制。
这有助于项目管理人员合理安排资源、监控项目进
度，并确保在预算范围内完成工程。
在实际应用中，安装工程工程量计算可能还涉及其他方面，如施工工艺和施工方法等。
它需要结合具体项目要求和实际情况
进行细化和调整，以确保工程量计算的准确性和可行性。
接地装置调试
接地装置调试一、自动装置及信号系统调试，均包括继电器、仪表等元件本身和二次回路的调整试验，具体规定如下：1．备用电源自动投入装置，按联锁机构的个数确定备用电源自投装置系统数。
一个备用厂用变压器作为三段厂用工作母线备用的厂用电源，计算备用电源自动投入装置调试时，应为三个系统。
装设自动投入装置的两条互为备用的线路或两台变压器，计算备用电源自动投入装置调试时，应为两个系统。
备用电动机自动投入装置亦按此计算。
2．线路自动重合闸调试系统，按采用自动重合闸装置的线路自动断路器的台数计算系统数，综合重合闸也按此计算。
3．自动调频装置的调试，以一台发电机为一个系统。
4．同期装置调试，按设计构成一套能完成同期并车行为的装置为一个系统计算。
5．蓄电池及直流监视系统调试，一组蓄电池按一个系统计算。
6．事故照明切换装置调试，按设计能完成交直流切换的一套装置为一个调试系统计算，应急灯不计算调试费。
7．周波减负荷装置调试，凡有一个周率继电器，不论带几个回路，均按一个调试系统计算。
8．变送器屏以屏的个数计算。
9．中央信号装置调试，按每一个变电所或配电室为一个调试系统计算工程量。
10．不间断电源装置调试按容量以“套”为计量单位计算。
二、特殊保护装置，均以构成一个保护回路为一套，其工程量计算规定如下（特殊保护装置未包括在各系统调试项目之内，应另行计算）：1．发电机转子接地保护，按全厂发电机共用一套考虑。
2．距离保护，按设计规定所保护的送电线路断路器台数计算。
3．高频保护，按设计规定所保护的送电线路断路器台数计算。
4．故障录波器的调试，以一块屏为一套系统计算。
5．失灵保护，按设置该保护的断路器台数计算。
6．失磁保护，按所保护的电机台数计算。
7．变流器的断线保护，按变流器台数计算。
8．小电流接地保护，按装设该保护的供电回路断路器台数计算。
9．保护检查及打印机调试，按构成该系统的完整回路为一套计算。
三、接地网的调试规定如下：1．接地网接地电阻的测定。
电气调整试验定额说明
（编码：030211）说明?? 一、本章内容包括电气设备的本体试验和主要设备的分系统调试。
成套设备的整套启动调试按专业定额另行计算。
主要设备的分系统内所含的电气设备元件的本体试验已包括在该分系统调试子目之内。
如：变压器的系统调试中已包括该系统中的变压器、互感器、开关、仪表和继电器和绝缘子、电缆等一、二次设备的本体调试和回路试验。
?????????????二、电气调试所需的电力消耗已包括在定额内，不另计算。
但功率大于10kW电机及发电机的启动调试用的蒸汽、电力和其他动力能源消耗及变压器空载试运转的电力消耗，另行计算。
??三、送配电设备调试中的1kV以下子目适用于所有低压供电回路，如从低压配电装置至分配电箱的供电回路；但从配电箱直接至电动机的供电回路已包括在电动机的系统调试子目内。
送配电设备系统调试包括系统内的电缆试验、瓷瓶耐压等全套调试工作。
供电桥回路中的断路器、母线分段断路器皆作为独立的供电系统计算。
本定额皆按一个系统一侧配一台断路器考虑的。
若两侧皆有断路器时，则按两个系统计算。
如果分配电箱内只有刀开关、熔断器等不含调试元件的供电回路，则不再作为调试系统计算。
四、送配电设备系统调试，适用于各种供电回路（包括照明供电回路）的系统调试。
凡供电回路中带有仪表、继电器、电磁开关等调试元件的（不包括闸刀开关、保险器），均按调试系统计算。
移动式电器和以插座连接的家电设备业经厂家调试合格、不需要用户自调的设备均不应计算调试费用。
???五、起重机电气装置、空调电气装置、各种机械设备的电气装置，如堆取料机、装料车、推煤车等成套设备的电气调试应分别按相应的分项调试子目执行。
?????????????????????????????????????????六、本章不包括设备的烘干处理和设备本身缺陷造成的元件更换修理和修改，亦未考虑因设备元件质量低劣对调试工作造成的影响。
本定额系按新的合格设备考虑的，如遇以上情况时，应另行计算。
消防及安全防范设备安装工程工程量计算规则
消防及安全防范设备安装工程工程量计算规则第一节火灾自动报警系统第8．1．1条点型探测器按线制的不同分为多线制与总线制，不分规格、型号、安装方式与位置，以“只”为计量单位。
探测器安装包括了探头和底座的安装及本体调试。
第8．1．2条红外线探测器以“对”为计量单位。
红外线探测器是成对使用的，在计算时一对为两只。
定额中包括了探头支架安装和探测器的调试、对中。
第8．1．3条火焰探测器、可燃气体探测器按线制的不同分为多线制与总线制两种，计算时不分规格、型号，安装方式与位置，以“只”为计量单位。
探测器安装包括了探头和底座的安装及本体调试。
第8．1．4条线形探测器的安装方式按环绕、正弦及直线综合考虑，不分线制及保护形式，以“10m”为计量单位。
定额中未包括探测器连接的一只模块和终端，其工程量应按相应定额另行计算。
第8．1．5条按钮包括消火栓按钮、手动报警按钮、气体灭火起停按钮，以“只”为计量单位，按照在轻质墙体和硬质墙体上安装两种方式综合考虑，执行时不得因安装方式不同而调整。
第8．1．6条控制模块(接口)是指仅能起控制作用的模块(接口)，亦称为中继器，依据其给出控制信号的数量，分为单输出和多输出两种形式。
执行时不分安装方式，按照输出数量以“只”为计量单位。
第8．1．7条报警模块(接口)不起控制作用，只能起监视、报警作用，执行时不分安装方式，以“只”为计量单位。
第8．1．8条报警控制器按线制的不同分为多线制与总线制两种，其中又按其安装方式不同分为壁挂式和落地式。
在不同线制、不同安装方式中按照“点”数的不同划分定额项目，以“台”为计量单位。
多线制“点”是指报警控制器所带报警器件(探测器、报警按钮等)的数量。
总线制“点”是指报警控制器所带的有地址编码的报警器件(探测器、报警按钮、模块等)的数量。
如果一个模块带数个探测器，则只能计为一点。
第8．1．9条联动控制器按线制的不同分为多线制与总线制两种，其中又按其安装方式不同分为壁挂式和落地式。
电气设备安装工程量计算规则
电气设备安装工程量计算规则变压器变压器、消弧线圈、组合型成套箱式变电站安装，按不同容量以“台”为计量单位。
母线、绝缘子1、支持绝缘子安装分别按安装在户内、户外、单孔、双孔、四孔固定，以“个”为计量单位。
2、穿墙套管安装均以“个”为计量单位。
3、带型母线安装及带型母线引下线安装包括铜排、铝排，分别以不同截面和片数以“10m/单相”为计量单位。
4、母线伸缩接头及铜过渡板安装均以“个”为计量单位。
5、槽型母线安装以“10m/单相”为计量单位。
槽型母线与设备连接分别按连接不同的设备以“台”或“组”为计量单位。
槽型母线及固定槽型母线的金具按设计用量加损耗率计算。
共箱母线安装区分箱体和导体规格以“10m”为计量单位，长度按设计共箱母线的轴线长度计算。
6、低压（指380V以下）封闭式插接母线槽安装分别按导体的额定电流大小以“10m”为计量单位，长度按设计母线的轴线长度计算，分线箱以“台”为计量单位，分别以电流大小按设计数量计算。
7、重型母线安装包括铜母线、铝母线，分别按截面大小以母线的成品重量“t”为计量单位。
8、重型母线伸缩器分别以不同截面积按“个”为计量单位，导板制作安装分材质及阳极、阴极以“束”为计量单位。
9、重型母线接触面加工指铸造件加工接触面，按其接触面大小，分别以“片/单相”为计量单位。
硬母线配置安装预留长度按下表的规定计算。
控制设备及低压电器1、铁构件制作安装均按施工尺寸，以成品重量“100kg”为计量单位。
2、网门、保护网制作安装，按网门或保护网设计图示的框外围尺寸，以“m2”为计量单位。
3、盘柜配线分不同规格，以“10m”为计量单位。
4、盘、箱、柜的外部进出线预留长度按下表计算。
5、端子板外部接线按设备盘、箱、柜、台的外部接线图计算，以“10个”为计量单位。
盘、箱、柜的外部进出线预留长度单位：m/根蓄电池铅酸蓄电池和碱性蓄电池安装，分别按容量大小以单体蓄电池“个”为计量单位。
电机电机检查接线：按电机类别和功率大小以“台”为计量单位。
