防雷接地方案
防雷接地施工方案
第1篇：防雷接地施工方案1.编制依据《电气装置安装工程质量检验及评定规程》（DL/）《电气装置安装工程电气设备交接试验标准》GB50150-20XX《电气装置安装工程接地装置施工及验收规范》GB50169—20XX《电力建设安全工作规程》（第1部分：火力发电厂）—20XX施工图纸2.工程概况本工程设计采用人工接地装置，主厂房分为地下部分和地上部分，地下部分采用-80×8mm热镀锌扁钢敷设在，地上部分接地干线采用-40×4mm热镀锌扁钢，设备分支接地线采用-25×4热镀锌扁钢。
楼除保护接地外，在层板下还设置一圈独立的接地线，作为11楼控制室和电子设备间控制盘柜的工作地线，该接地干线采用-40×4mm铜排，并通过一点引下在室外与室外接地网相连。
水塔利用自身顶部的避雷针保护。
厂区水平接地体的埋深为，距建筑物不小于。
地下接地干线横跨工业管道沟和电缆沟时一般从沟底穿过，遇到建筑物和设备基础时，应从其中穿过或绕过，接地线不得断开。
水平接地干线采用-60×6mm热镀锌扁钢，垂直接地极采用DN50热镀锌水煤气管。
水平接地干线的外缘应闭合。
3.施工进度及安排施工进度：随土建施工进度施工；人员安排：总负责人：总负责人职责：负责本工地的全面安全质量工作，组织协调本工地范围内的施工情况。
安全质量负责人：刘晋平安全质量负责人职责：负责本工程安全质量工作，监督检查施工中出现的安全质量问题。
技术负责人：技术负责人职责：在工地主任领导下，负责全面技术工作；依据工地的施工安排，保证施工质量、施工工艺；编制施工预算；填写自检记录单提交竣工移交资料、竣工图；编制技术交底三签单。
施工负责人：施工负责人职责：负责本项目安全技术工作；依据工地的施工安排，保证施工质量、施工工艺；组织施工人员进行合理施工。
施工人员：施工人员职责：要正确按技术交底三签单施工，对施工效果负责施工器具：无齿锯、焊机、焊帽、焊把、大锤、氧气、乙炔、毛刷、沥青漆等。
防雷接地方案
防雷接地方案防雷接地方案是指在建筑物或设施中，通过一系列的设计和建设方案来达到防雷接地的目的。
防雷接地方案旨在保护建筑物和设施免受雷电侵害，以保障人们的生命财产安全。
一、防雷接地的原理1.电离层的屏蔽作用电离层的存在，使地球表面潜在的电场能够被大量扩散吸收，减弱地面电场的强度，降低大地电位的变化幅度，保持大地电势稳定。
2.接地系统的导电作用在防雷接地系统中，良好的接地系统可以将雷电能够迅速地导入地下，减少雷电反击并保护设施等物体的安全。
3.避雷器的消能作用避雷器是一种特殊的防雷设备，能够在遭受雷电攻击时，将电荷和电流迅速导向地面，保护设施等物体的安全。
二、防雷接地方案的设计1.计算接地系统的电阻在周围环境电阻较高时，需要增加接地电极材料的面积来满足接地电阻的要求。
在设计接地系统时，需要注意各个接地电极之间的距离，电极材料的种类和数量等因素。
2.选择合适的避雷器避雷器是防雷接地方案中非常重要的一部分，它的质量和种类很大程度上决定了整个防雷接地系统的安全性能。
在选择避雷器时，需要考虑到其适应性和耐久性等方面。
3.合理布置接地线路为了确保接地系统的电导能力，需要将接地电极与设施之间的接地线路合理地布置。
可以使用一些导电性好的材料或金属管道来增强接地线路的导电能力。
4.进行电位测量为了确保防雷接地系统的安全性能，需要对接地电极间的电势差进行实时监测。
可以使用一些专门的电位计来进行电位测量，并设置报警阀值，强化防雷接地的安全性能。
5.进行专业性的检验和维护防雷接地系统是一个长期使用的设施，需要不断地维护和检验。
可以雇佣专业的维护和检验人员来定期进行防雷接地系统的检修和维护，以确保其长期的安全性能。
三、防雷接地建设的注意事项1.防雷接地方案需要根据建筑物、设施、地质环境和周围环境等多种因素进行有针对性的设计。
2.在设计防雷接地方案时，需要仔细分析每个接地电极的电阻值，电位差以及其他各种指标，以确保接地系统的安全性能。
工地防雷接地施工方案
工地防雷接地施工方案一、简介工地防雷接地施工方案是为了确保工地及其周边区域的安全，预防雷击事故的发生而制定的。
该方案主要涵盖了防雷接地设备的选址、施工流程、施工材料以及施工安全注意事项等内容。
二、防雷接地设备选址1. 选址原则选址应满足以下原则：- 距离建筑物、结构物和设备远离，以减少雷电的危害范围。
- 地势较高处，如建筑物屋顶、塔吊或高架设备等位置，以提高接地设备的导电效果。
- 避免选址在湿地、近水源或高湿度区域，以防止接地设备受到腐蚀。
2. 设备选型根据具体的工地情况和需求，选择合适的防雷接地设备，包括避雷针、接地棒、接地网等。
选用的设备应符合国家相关标准和规定，并具备良好的导电性能和耐腐蚀能力。
三、施工流程1. 前期准备在施工前，需要进行必要的勘察和调查，了解工地的地质、地势、用电情况等信息，并制定详细的施工方案。
同时，获取相关的施工许可证明和资质文件。
2. 施工准备准备所需的施工材料和工具，并组织好相关人员。
确保施工现场整洁、安全，并进行必要的安全培训和交底。
3. 施工步骤a) 安装接地设备根据选址确定的位置，挖掘合适大小的坑洞，安装接地设备，确保设备与地面紧密接触，并与其他金属结构良好连接。
b) 连接导线将接地设备与建筑物或设备的金属结构连接，并使用良好的导线进行连接，确保电流畅通。
c) 安装避雷针根据具体要求，安装合适数量的避雷针，将其与接地设备连接，以引导雷电电流到流入地下。
d) 测试施工完成后，对接地设备进行测试，确保其导电性能良好，能够有效地引导雷电电流。
四、施工安全注意事项1. 严格遵守相关的安全操作规程和操作规范，保证施工过程中的安全。
2. 施工人员应具备相关的技术知识和操作经验，并严格按照施工方案进行操作。
3. 检查工地周围是否有可能产生危险的因素，如高压电线、易燃物等，并采取必要的防范措施。
4. 施工过程中，严禁使用损坏的或无资质的施工材料和设备。
5. 施工完成后，做好施工记录和报告，包括施工日期、施工人员、施工材料和设备的情况等。
防雷与接地工程施工方案
防雷与接地工程施工方案一、工程概况本工程是针对某地区建设的一栋高层建筑，为了保障建筑安全和居民生命财产安全，必须进行防雷与接地工程。
本工程的主要内容包括建筑物的防雷装置安装、接地系统的构建和相关设施的调试等。
二、工作内容及施工步骤1. 施工前准备工作1.1 确定施工方案在进行施工前，需要根据建筑物的具体情况，确定防雷与接地的施工方案。
根据建筑物的高度、形状、结构和周边环境等因素，选择合适的防雷设备和接地系统。
1.2 完成施工图纸和材料准备根据施工方案，编制详细的施工图纸，并确定所需的材料和设备。
根据设计要求，准备好各种电缆、接地材料、防雷设备等。
1.3 安全措施在施工前，必须做好施工安全措施。
包括相关施工人员的培训和安全规范的制定。
并做好相关的劳动保护工作，确保施工过程中不会发生安全事故。
2. 防雷装置的安装2.1 安装避雷针根据建筑物的高度和形状，选择合适的避雷针并进行安装。
避雷针的安装位置和数量需要根据设计要求进行安排，确保完整的避雷效果。
2.2 安装接地装置在避雷针的周围，安装接地装置。
接地装置需要与避雷针进行可靠的连接，确保防雷系统的整体可靠性。
2.3 安装防雷设备除了避雷针和接地装置外，还需安装相关的防雷设备，如雷击计数器、避雷带等。
这些设备需要安装在建筑物的关键部位，确保对雷击的及时监测和有效防护。
3. 接地系统的构建3.1 确定接地点根据设计要求，确定建筑物的接地点和数量。
在选择接地点时，要考虑地质条件、土壤电阻率等因素，确保接地系统的良好导电性能。
3.2 掘土铺设导线在确定好接地点后，进行土地的开挖和铺设接地导线。
接地导线需要保持良好的接触性，确保与土壤的良好接地连接。
3.3 地下接地极的安装在完成接地导线的铺设后，进行地下接地极的安装。
地下接地极需要与接地导线进行可靠的连接，并确保良好的接地效果。
4. 系统调试与验收4.1 系统调试在完成防雷装置和接地系统的安装后，需要进行系统的调试和测试。
防雷接地施工方案
防雷接地施工方案1. 概述防雷接地是一项重要的施工工作，旨在保护建筑物和设备免受雷击侵害。
本文将介绍一套完整的防雷接地施工方案。
2. 方案目标防止建筑物和设备被雷击，避免由此引发的火灾、爆炸或其他危险情况，保障人员和财产的安全。
3. 材料准备在进行防雷接地施工之前，需要准备以下材料：- 接地棒：使用高导电性的铜材或镀铜钢材制成，确保良好的导电性能。
- 铜排：具有良好导电性能的铜制材料，用于连接接地系统的各个部分。
- 电缆：选择阻燃材料制成的电缆，确保在雷击情况下不易燃烧。
- 接地装置：包括接地极、接地装置箱等，用于提供安全可靠的接地保护。
4. 施工步骤4.1 确定接地点根据建筑物的结构和用途，确定合适的接地位置。
通常，选择离建筑物最近的水平土壤层作为接地点。
4.2 安装接地棒在接地点附近挖掘足够深度和直径的坑，将接地棒垂直插入坑中，并确保与周围土壤充分接触。
4.3 安装铜排将铜排连接到接地棒，通过埋地或地下管道将其与建筑物的主要金属结构（例如钢筋混凝土柱）相连。
4.4 安装电缆使用阻燃电缆将接地棒和铜排连接在一起，确保电缆的绝缘性能良好，以避免可能的短路或火灾。
4.5 安装接地装置根据具体需求，选择适当的接地装置，并按照制造商提供的说明进行安装和接线。
4.6 测试和保养完成施工后，进行接地系统的测试，确保接地电阻符合要求。
定期检查接地系统，保持其良好的工作状态。
5. 采取的措施为了提高防雷接地系统的效果，可以采取以下措施：- 增加接地棒的数量和长度，提高接地电阻的质量。
- 使用接地装置提供附加的保护，如避雷针等。
- 对建筑物的导电部分进行良好的接地，以分散和消除雷击能量。
6. 结论防雷接地施工方案是保障建筑物和设备安全的重要一环。
合理选择材料，严格按照施工步骤进行操作，并采取适当的措施，能够有效避免雷击带来的危害。
定期检查和维护接地系统，保持其良好的工作状态，是防止雷击侵害的关键。
防雷接地方案

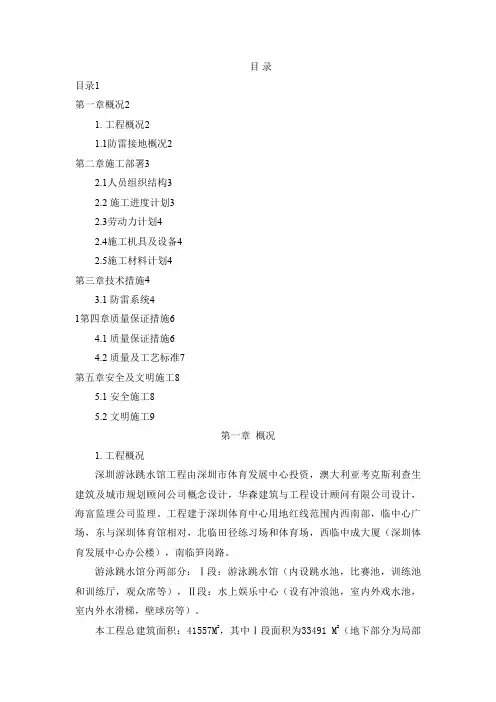

目录目录1第一章概况21. 工程概况21.1防雷接地概况2第二章施工部署32.1人员组织结构32.2 施工进度计划32.3劳动力计划42.4施工机具及设备42.5施工材料计划4第三章技术措施43.1 防雷系统41第四章质量保证措施64.1 质量保证措施64.2 质量及工艺标准7第五章安全及文明施工85.1 安全施工85.2 文明施工9第一章概况1. 工程概况深圳游泳跳水馆工程由深圳市体育发展中心投资，澳大利亚考克斯利查生建筑及城市规划顾问公司概念设计，华森建筑与工程设计顾问有限公司设计，海富监理公司监理。
工程建于深圳体育中心用地红线范围内西南部，临中心广场，东与深圳体育馆相对，北临田径练习场和体育场，西临中成大厦（深圳体育发展中心办公楼），南临笋岗路。
游泳跳水馆分两部分：Ⅰ段：游泳跳水馆（内设跳水池，比赛池，训练池和训练厅，观众席等），Ⅱ段：水上娱乐中心（设有冲浪池，室内外戏水池，室内外水滑梯，壁球房等）。
本工程总建筑面积：41557M2，其中Ⅰ段面积为33491 M2（地下部分为局部二层，总面积14245 M2；地上部分局部四层，总面积19246 M2），Ⅱ段面积为8066 M2（地下部分为地下一层，面积1845 M2，地上部分为局部二层，面积6221 M2）。
本工程结构形式：Ⅰ段为独立基础加构造筏板，地下及地上三层为框架结构，屋盖为索-架结构。
Ⅱ段为沉井灌注桩基础，屋盖为索-架结构。
1.1防雷接地概况本建筑属第二类防雷建筑物，按此类建筑物的防雷要求设置防雷设施。
利用建筑物的金属构件及钢筋混凝土结构中的钢筋作为防雷接地装置。
利用本建筑金属屋面及屋面上的金属屋架做接闪器，利用建筑物四周柱子内的主钢筋做为引下线，基础内钢筋网做为自然接地体，并用φ12MM镀锌圆钢与金属屋面接闪器相连。
将进出建筑物的所有金属管道就近与防雷接地装置相连，将竖直敷设的金属管道及金属物的顶端和底端与防雷装置相连，屋顶上装设的霓虹灯和风机等电气设备的电源线路穿钢管保护，此钢管一端与用电设备的外壳或保护罩相连，并就近接于防雷装置，另一端与配电箱的外壳相连。
防雷接地怎么施工方案
防雷接地怎么施工方案一、工程概况与目标本防雷接地工程旨在确保建筑物的防雷安全，预防雷电灾害的发生，保护建筑及其内部设备免遭雷电侵害。
工程将严格按照国家相关防雷规范进行设计和施工，确保接地系统的有效性。
二、施工准备与条件技术准备：施工前需对施工图纸进行熟悉，了解接地系统的设计要求；编制详细的施工方案，明确施工步骤和注意事项。
材料准备：准备符合设计要求的接地材料，如接地极、接地线、连接器等。
人员准备：组织专业施工队伍，确保施工人员熟悉接地系统施工工艺和注意事项。
现场准备：清理施工现场，确保施工区域无障碍；根据设计要求确定接地极的埋设位置。
三、材料设备选择接地极材料：选用耐腐蚀、导电性能好的材料，如铜包钢、热镀锌钢等。
接地线材料：选择电阻小、耐磨损、柔软性好的材料，如多股铜绞线或镀锡铜线。
连接器：选用导电性能良好、结构可靠的连接器，确保接地系统的稳定性和可靠性。
四、接地系统设计根据建筑物的重要性、雷电活动的频度等因素，确定接地电阻的目标值；合理布置接地极的位置和数量，确保接地系统的有效性。
五、施工工艺流程测量定位：根据设计要求，确定接地极的埋设位置。
挖沟埋设：按照测量定位，挖掘接地沟，埋设接地极。
连接接地线：将接地线连接到接地极上，确保连接牢固可靠。
回填夯实：对接地沟进行回填，夯实土壤，确保接地极的稳定性和接地效果。
六、安全技术措施施工人员必须佩戴安全帽、绝缘手套等个人防护用品。
施工现场应设置明显的安全警示标志。
施工期间应避免雷雨天气。
七、质量控制与检验对进场材料进行质量检验，确保符合设计要求。
施工过程中应进行隐蔽工程验收。
施工完成后，应对接地电阻进行测试，确保达到设计要求的目标值。
八、工程验收与交付提交完整的竣工资料和施工记录。
组织专业人员进行工程验收。
验收合格后，办理工程交付手续。
通过以上方案的实施，本防雷接地工程将有效确保建筑物的防雷安全，保障人员和财产安全。
在施工过程中，应严格遵守国家相关规范和标准，确保工程质量和安全。
防雷工程接地施工方案
防雷工程接地施工方案一、工程概述为了防止雷击和静电的影响，减少雷击带来的危害，进行防雷接地工程是非常必要的。
本工程涉及到建筑物的接地系统和设备的接地系统，施工方案主要包括工程施工范围、主要设备和材料、施工工艺和安全措施等内容。
二、工程施工范围1. 建筑物接地系统：主要包括建筑物外墙接地、建筑物排水系统接地、建筑物屋面接地等。
2. 设备接地系统：主要包括设备的金属外壳接地、设备的电源接地等。
三、主要设备和材料1. 接地棒：用于连接建筑物和设备的接地系统，通常使用铜制或铝制材料，具有良好的导电性能和耐腐蚀性能。
2. 接地线：用于连接接地棒与地下接地体的导线，通常使用裸铜线或镀铜线。
3. 地下接地体：用于将建筑物和设备的接地系统接地，通常使用埋入地下的金属板或金属棒。
4. 接地装置：用于保护建筑物和设备的接地系统免受静电和雷击的影响，通常包括接地装置箱、接地引线等。
5. 地面导体：用于将建筑物和设备的接地系统与地下接地体连接，通常使用导电性能良好的金属板或金属网。
四、施工工艺1. 建筑物接地系统施工工艺：（1）建筑物外墙接地：根据建筑物的高度和结构特点确定接地棒的数量和位置，通常需选择建筑物外墙的支柱或结构柱作为接地棒的固定点，然后采用接地线连接接地棒和地下接地体。
（2）建筑物排水系统接地：根据排水系统的布置和材料选择，确定接地棒的数量和位置，通常需要将接地线直接连接到排水系统的金属部件上，再连接到地下接地体。
（3）建筑物屋面接地：根据屋面的材料选择和屋面的布置确定接地棒的数量和位置，通常需要将接地线连接到屋面的金属部件上，再连接到地下接地体。
2. 设备接地系统施工工艺：（1）设备的金属外壳接地：根据设备的类型和外壳材料选择，确定接地棒的数量和位置，通常需要将接地线连接到设备外壳的金属部件上，再连接到地下接地体。
（2）设备的电源接地：根据设备的电源类型和电源线布置确定接地棒的数量和位置，通常需要将接地线连接到设备的电源线上，再连接到地下接地体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汉口北国际商品交易中心FII 区 施工方案
中国建筑一局（集团）有限公司 汉口北国际商品交易中心F Ⅱ区项目经理部 1.编制依据
（1）图集
《建筑物防雷设施安装》99D501-1，99（03）D501-1
《利用建筑物金属体做防雷及接地装置安装》03D501-3
（2）规范
《民用建筑电气设计规范》JGJ16-2008
《建筑物防雷设计规范》GB50057-2010
2.工程概况
工程名称：汉口北国际商品交易中心一期F2区
工程地点：盘龙城经济开发区
建筑面积：地上建筑面积约116644㎡，地下建筑面积约28173㎡；
结构型式：均为钢筋混凝土框架结构；
建设单位：武汉汉口北商贸市场投资有限公司
设计单位：杭州市建筑设计研究院有限公司
监理单位：北京中协成建设监理有限责任公司
施工单位：中国建筑一局（集团）有限公司
基本要求
（1）本工程防雷等级为二类。
（2）接闪器：在屋顶采用Φ10镀锌圆钢设置避雷带做接闪器，在屋面做不小于10m ×10m 或12m ×8m 的避雷网格。
并将凸出屋面所有的金属构件和构筑物与避雷带可靠连接。
（3）引下线：利用建筑物钢筋混凝土柱子内两根不小于Φ16主筋通长焊接作为引下线，间隔不大于18m 。
引下线上端与避雷带可靠焊接，下端与建筑物基础底盘钢筋焊接为一体。
并在首层室外高出地面0.5m 处，预留接地引出板，以便测量接地电阻或增补接地装置用。
（4）接地极：利用建筑物桩基础钢筋做接地装置。
通过建筑物基础梁钢筋连接成接地网（在没有基础梁的基础之间用-40×4镀锌扁钢焊接），并与所有引下线可靠焊接。
3施工机具
电焊机、无齿锯、小锤、老虎钳、接地摇表等。
4工艺流程
中国建筑一局（集团）有限公司 汉口北国际商品交易中心F Ⅱ区项目经理部 5施工方法
（1）利用建筑物基础内钢筋及地梁钢筋作防雷接地体，采用联合接地方式。
按设计图尺寸位置要求，标好位置，将底板基础梁下层钢筋周边通常焊成环路，各自搭接焊好贯通，相交处利用Φ12圆钢搭焊，所有搭焊长度为6d 。
将接地网与柱内两根引下线连接形成一个完整的电气闭合回路。
（2）将柱内两根相临或对角的钢筋与底板钢筋搭接焊好，作为防雷引下线。
并将柱内主筋用色标作好标记，色标颜色在同一单位工程中应一致，并与土建工程上用的颜色区分开。
（3）接地体的连接采用焊接。
焊接处焊缝饱满并有足够的机械强度，无夹渣、咬肉、裂纹、虚焊、气孔等现象，焊接处药皮敲干净。
（4）每层结构施工时，在做防雷引下线的柱内两根钢筋上，用黄色油漆作好标记，以便与屋顶壁雷带连接正确。
（5）接地电阻经测试应满足设计要求，否则补打人工接地极。
（6）系统接地的总体测试，须由防雷办验收合格。
6质量要求
（1）引下线与接地体
用Φ16圆钢或钢筋将柱内两根引下线与纵横基础梁、上下板筋做可靠跨焊，外围梁通长焊接形成通路，外围梁与做接地用梁筋交叉处做好跨焊，焊接长度大于等于钢筋直径的6倍，且双面施焊，在每层的引下线对角钢筋上用黄漆作明显标记，以防引错。
（2）避雷网敷设，避雷网安装要求平直，角部做缓弯，固定支架间距≯1m ，并且牢固可靠，且间距均匀，避雷网采用Φ12镀锌钢与引下线焊接，与屋面暗敷扁钢避雷带焊接，扁钢搭接长度为大于等于2b ，三面焊接；焊接处不应有夹渣，咬边、气孔及未焊透现象；不在砼内焊接处应涂沥青漆，以防腐。
引下线处要做标记.突出屋面的金属物要与避雷网可靠连接。
（3）防雷电波浸入，埋地引入建筑的电缆保护钢管、给排水等进出户金属管道就近与接地装置连接。
严禁与金属管道焊接，用金属卡连接。
7.质量保证措施
7.1技术、质量保证措施
7.1.1开工前施工技术负责人组织施工人员对重要及特殊部位做详细交底，并进行图纸会审。
7.1.2各分项工程施工前，专业工长向施工人员提出书面交底，对质量技术、安全、消防、质量保证措施及成品保护等提出具体要求。
7.1.3建立施工工长日志，将施工中技术难题、工序搭接、图纸问题、材料设备问题、工艺、质量、进度等方面问题加以记录并签证。
7.1.4搞好隐检工作，由工长组织，并作好记录。
7.1.5搞好各项工程自检、互检、交接检“三检”制度。
7.1.6工程施工中的变更，洽商，由工长随时记录。
7.1.7施焊人员应具备焊接技能,最好由专业焊工完成.
中国建筑一局（集团）有限公司 汉口北国际商品交易中心F Ⅱ区项目经理部 7.2材料质量保证措施：
材料检验：本工程避雷网（带）所用镀锌扁钢、镀锌圆钢及镀锌支持件，需检验其合格证及材质证明，并进行外观检验，镀锌材料规格尺寸符合设计和规范要求，镀锌层应无剥落、锈迹等。
8.成品保护措施
在钢筋绑扎就位过程中及时配合作业，防止钢筋未调正就焊接，合模后再拆模，造成返工互相影响。
焊接时要控制好焊接电流,防止焊接不牢、虚焊和电流过大烧伤主筋。
9.安全、消防保证措施
9.1严格执行电气技术操作规程、电气安全操作规程、电气岗位责任制、消防制度等。
9.2电工进场进行电气安全、消防教育，进入施工现场必须戴好安全帽，并严禁高空抛掷东西。
9.3上班禁止穿拖鞋、高根鞋，现场不许吸烟，不准酒后作业，非电气焊工不准动用电气焊。
9.4电工、电气焊工必须持证上岗，使用电气焊开具“用火证”，专人看火，备好灭火工具，并清理干净周围易燃物，戴好防护罩和手套，氧气瓶，乙炔瓶及施工地点三者之间保持10m 距离。
9.5各分项工程施工前，安全员编制有针对性的安全技术交底，并向施工人员交底。
10．基础防雷接地参照防雷接地有关图集D501-1~4施工，局部节点示意如下：。
