高压线路单相接地故障分析
10kv系统发生单相接地及PT断线地判断与处理1310
10kv 系统发生单相接地及PT 断线的判断与处理第一节10kv 系统发生单相接地的判断与处理一、发生单相接地故障的特点中性点不接地或经过消弧线圈和高阻抗接地的三相系统，当某一相发生接地故障时，由于不能构成短路回路，接地故障电流往往比负荷电流小得多，这种系统被称为小电流接地系统。
在小电流接地系统中，单相接地是一种常见的临时故障，多发生在潮湿、多雨天气。
发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称，因而不影响对用户的连续供电，系统仍可运行1 —2h。
这也是小电流接地系统的最大的优点。
但若发生单相接地故障时电网长期运行，因非故障的两相对地电压可升高根号3 倍，可能引起绝缘薄弱环节被击穿，发展成为相间短路，使事故扩大，影响用户的正常供电；也可能使电压互感器铁芯严重饱和，导致电压互感器严重过负荷而烧毁。
同时，弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。
二、发生单相接地故障现象分析与判断下面是一台三相五芯柱电压互感器接图。
如图所示接成Y0/Y0/ △。
接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。
当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。
当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号IfBn⑴ 完全接地。
如果发生A相完全接地，则故障相的电压降到0，非故障相的电压升高到线电压。
此时，电压互感器开口处出现110V电压，电压继电器动作，发出接地信号。
⑵ 不完全接地。
当发生一相（如A相）不完全接地，即通过高电阻或电弧接地时，中性点位移。
这时，故障相的电压降低，但不为0；非故障相的电压升高，且大于相电压，但不大于线电压。
电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。
⑶ 电弧接地。
如果发生A相完全接地，则故障相的电压降低，但不为0,非故障相的电压升高到线电压。
浅谈35千伏线路单相接地处理方法
浅谈35千伏线路单相接地处理方法摘要：线路单相接地现象在日常的故障处理中十分常见，处理这类故障也是有法可循的。
本文站从调度员的角度出发，以万安站一条35千伏出线单相接地为例，总结了单相接地故障判断和快速处理方法，对于其他35千伏线路接地也有参考借鉴作用。
关键字：调度，35千伏线，单相接地配电线路是电力系统的主要组成部分，在同一电压等级的母线上又有多条输出或输入配电线路相连接，每一条配电线路又有很多分支，按辐射状架设，再与配电变压器连接，由配电变压器降成低压后供给广大的用户使用。
在这类配电线路中，常会发生相间短路、过电流（过负荷）和单相接地等故障现象。
其中，单相接地的发生最为频繁，占系统总故障率的70%以上，短路故障也多为单相接地后演变成多相接地而形成的。
单相接地是指配电线路上的A、B、C三相中，任意一相导线发生断线落地或接触树木、建筑物或电线杆、塔倒地与大地之剑形成导电回路以及大气雷电或其他原因形成过电压，致使配电设备的绝缘材料遭到破坏后，对地绝缘电阻明显过低等现象。
当小接地电流系统发生单相接地时，由于没有直接构成回路，接地电容电流比负载电流小得多，而且系统线电压仍然保持对称，不影响对用户的供电。
因此，规程规定允许带一个接地点继续运行不超过2小时。
但是由于非故障相对地电压的升高，对绝缘造成威胁。
因此，对已发生接地的线路，应尽快发现并处理。
一、35KV副母单相接地的判别当发生单相接地、谐振、缺相及压变高压熔丝熔断时，会有比较相似的现象发生，但是细细分析各自又有所不同。
当发生单相接地时，站内以及SCADA系统会有“35千伏母线接地”、“某号消弧线圈动作”等信号发出，继电保护不动作跳闸，动作于信号，接地故障相对地电压下降，其它两相电压升高，压变指示灯故障相暗，其它两相亮，若为金属性接地故障，故障相对地电压下降至零，其他二相相对地电压升高倍，线电压不变，压变3V0显示100V左右，消谐灯亮。
消弧线圈有电流，并且电流值应等于该消弧线圈的档位对应的补偿电流，有小电流选线装置的，其动作选线。
单相接地的现象及处理方法
单相接地的现象及处理方法2在小电流接地的配电网中，一般装设有绝缘监察装置。
当配电网发生单相接地故障时，由于线电压的大小和相位不变（仍对称），况且系统的绝缘水平是按线电压设计的，所以不需要立即切除故障，尚可继续运行不超过2h。
但非故障相对地电压升高1.732倍，这对系统中的绝缘薄弱点可能造成威胁。
此外，在仍可继续运行时间内，由于接地点接触不良，因而在接地点会产生瞬然熄的间歇性电弧放电，并在一定条件激励下产生谐振过电压，这对系统绝缘造成的危害更大。
为此，必须尽快处理排除单相接地故障，确保电网安全可靠运行。
1 单相接地故障的特征单相接地（1）配电系统发生单相接地故障时，变电所绝缘监察装置的警铃响，“××母线接地”光字牌亮。
中性点经消弧线圈接地的，还有“消弧线圈动作”的光字牌。
（2）当生发接故障时，绝缘监察装置的电压表指示为：故障相相电压降低或接近零，另两相电压高于相电压或接近于线电压。
如是稳定性接地，电压表指示无摆动，若是电压表指针来回摆动，则表明为间歇性接地。
（3）当发生弧光接地产生过电压时，非故障相电压很高，电压表指针打到头。
同时还伴有电压互感器一次熔丝熔断，严重时还会烧坏互感器。
但在某些情况下，配电系统尚未发生接地故障，系统的绝缘没有损坏，而是由于产生不对称状态等，绝缘监察也会报出接地信号，这往往会引起误判断而停电查找。
2 单相接地信号虚与实的判断（1）电压互感器高压熔断器一相熔断报出接地信号时，如果故障相对地电压降低，而另两相电压升高，线电压不变，此情况则为单相接地故障。
（2）变电所母线或架空导线的不对称排列；线路中跌落式熔断器一相熔断；使用RW型跌落式开关控制长线路的倒闸操作不同期等，均会造成三相对地电容不平衡，从而使中性点电压升高而报出接地信号，此情况多发生在操作时，而线路实际上并未发生接地。
（3）在合闸空母线时，由于励磁感抗与对地电抗形成不利组合而产生铁磁谐振过电压，也会报出接地信号。
10kV 电力系统单相接地故障分析与处理方法
10kV 电力系统单相接地故障分析与处理方法发表时间：2020-12-04T03:23:40.576Z 来源：《福光技术》2020年20期作者：宁昀刘文琦邱佳[导读] 我国城市化进程的加快，一方面为城市的发展提供了源源不断的动力，另一方面也对城市供电网络的稳定运行提出了严峻的考验国网安徽省电力有限公司桐城市供电公司安徽桐城 231400摘要：我国城市化进程的加快，一方面为城市的发展提供了源源不断的动力，另一方面也对城市供电网络的稳定运行提出了严峻的考验。
特别是在发生单项接地事故时，易造成跳闸现象，影响正常用电。
因此，本文介绍了电力网络接地系统的具体分类，并以 10kV 单项接地系统中故障产生危害作为切入点，分析故障发生的原因，寻找解决方式，以期为相关工作人员提供帮助。
关键词：单项接地；10kV 电力系统；故障接地系统的分类电力系统采用星形连接的发电机或变压器的中性点 ( 一般认为发电机中性点不接地，通常指变压器的中性点 ) 按照接地方式的不同，可以分为有效接地 ( 大电流接地 ) 和非有效接地 ( 小电流接地 )2 种，而我国电力系统中性点常见的接地方式有 6 种，其中，大电流接地系统主要可以分为中性点有效接地和中性点全接地，以及中性点经小阻抗接地；小电流接地系统主要可以分为中性点不接地和中性点经消弧线圈接地，以及中性点经高阻抗接地。
大电流接地系统在中性点直接接地或经低阻抗接地的三相电力系统中，当发生单相接地故障时，接地短路电流很大，所以称为大电流接地系统。
在电力系统中性点直接接地的三相电力系统，当发生单相接地故障时，可快速切除故障，安全性好，但可靠性较差，中性点不发生漂移，中性点电压不变，绝缘按相电压考虑，绝缘成本低。
一般在 110kV 及以上系统或 380/220v 的三相四线制系统，在大电流接地系统中则有 Xo/ X1≤ 4-5，其中，Xo 为系统零序电抗，X1 为系统正序电抗。
小电流接地系统在中性点不接地或经过消弧线圈或高阻抗接地的三相电力系统中，又可以称为中性点间接接地系统。

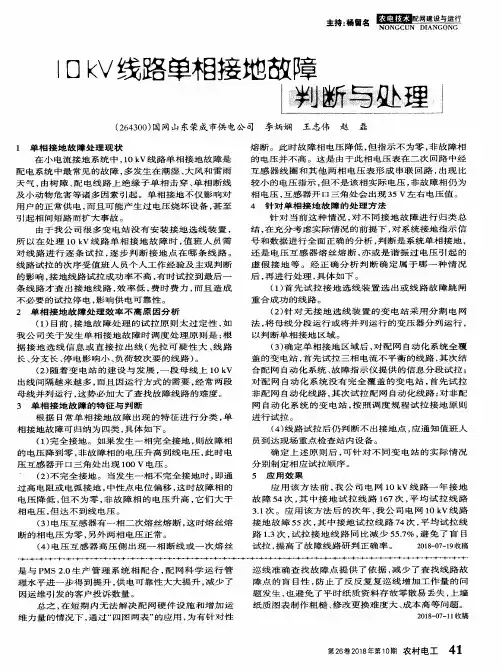

10kV线路单相接地故障判断与处理
（３）确 定 单 相 接 地 区 域 后 ，对 配 网 自动 化 系 统 全 覆 盖 的 变 电 站 ，首 先 试 拉 三 相 电 流 不 平 衡 的 线 路 ，其 次 结 合 配 网 自动 化 系 统 、故 障 指 示 仪 提 供 的 信 息 分 段 试 拉 ； 对 配 网 自动 化 系 统 没 有 完 全 覆 盖 的 变 电 站 ，首 先 试 拉 非 配 网 自动 化 线 路 ，其 次 试 拉 配 网 自动 化 线 路 ；对 非 配 网 自 动 化 系 统 的 变 电 站 ，按 照 调 度 规 程 试 拉 接 地 原 则 进 行 试 拉 。
根 据 日常 Ｏ－相 接 地 故 障 出 现 的 特 征 进 行 分 类 ，单 相 接 地 故 障 可 归 纳 为 四类 ，具 体 如 下 。
（１）完 全 接 地 。 如 果 发 生 一 相 完 全 接 地 ，则 故 障 相 的 电压 降 到 零 ，非 故 障 相 的 电 压 升 高 到 线 电 压 ，此 时 电 压 互 感 器 开 口 三 角 处 出 现 １００Ｖ电 压 。 ’ （２）不 完 全 接 地 。 当 发 生 一 相 不 完 全 接 地 时 ，即 通 过 高 电 阻 或 电 弧 接 地 ，中 性 点 电 位 偏 移 ，这 时 故 障 相 的 电 压 降 低 ，但 不 为 零 ，非 故 障 相 的 电 压 升 高 ，它 们 大 于 相 电 压 ，但 达 不 到 线 电 压 。

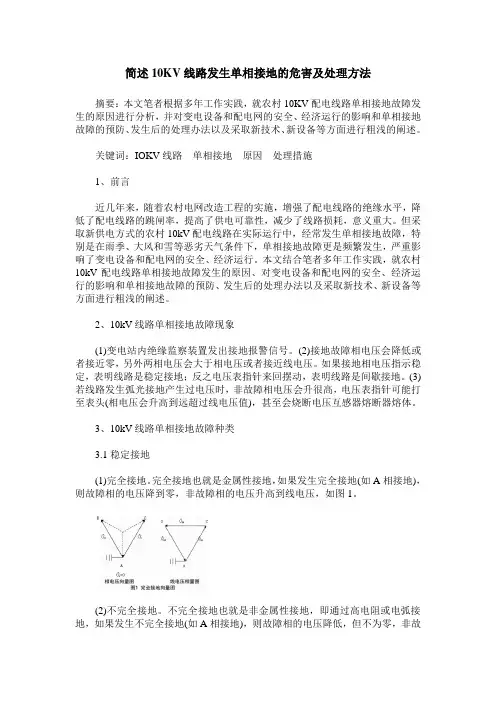

简述10KV线路发生单相接地的危害及处理方法
简述10KV线路发生单相接地的危害及处理方法摘要：本文笔者根据多年工作实践，就农村10KV配电线路单相接地故障发生的原因进行分析，并对变电设备和配电网的安全、经济运行的影响和单相接地故障的预防、发生后的处理办法以及采取新技术、新设备等方面进行粗浅的阐述。
关键词：IOKV线路单相接地原因处理措施1、前言近几年来，随着农村电网改造工程的实施，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗，意义重大。
但采取新供电方式的农村10kV配电线路在实际运行中，经常发生单相接地故障，特别是在雨季、大风和雪等恶劣天气条件下，单相接地故障更是频繁发生，严重影响了变电设备和配电网的安全、经济运行。
本文结合笔者多年工作实践，就农村10kV配电线路单相接地故障发生的原因、对变电设备和配电网的安全、经济运行的影响和单相接地故障的预防、发生后的处理办法以及采取新技术、新设备等方面进行粗浅的阐述。
2、10kV线路单相接地故障现象(1)变电站内绝缘监察装置发出接地报警信号。
(2)接地故障相电压会降低或者接近零，另外两相电压会大于相电压或者接近线电压。
如果接地相电压指示稳定，表明线路是稳定接地；反之电压表指针来回摆动，表明线路是间歇接地。
(3)若线路发生弧光接地产生过电压时，非故障相电压会升很高，电压表指针可能打至表头(相电压会升高到远超过线电压值)，甚至会烧断电压互感器熔断器熔体。
3、10kV线路单相接地故障种类3.1稳定接地(1)完全接地。
完全接地也就是金属性接地，如果发生完全接地(如A相接地)，则故障相的电压降到零，非故障相的电压升高到线电压，如图1。
(2)不完全接地。
不完全接地也就是非金属性接地，即通过高电阻或电弧接地，如果发生不完全接地(如A相接地)，则故障相的电压降低，但不为零，非故障相的电压升高，它们大于相电压，但达不到线电压，如图2。
(3)电弧接地。
如果发生完全接地(如A相接地)，则A相的相电压降低，但不为零，非故障相的电压升高到线电压。
10～35kV系统接地故障判断和处理分析
10～ 35kV系统接地故障判断和处理分析摘要：众所周知，10～35kV系统是决定电力系统是否正常运行的关键所在，所以一旦10～35kV系统出现接地故障，电力企业有关工作人员必须要快速准确判断且处理故障，这样可以促使10～35kV系统尽快恢复正常供电。
基于此，本文首先概述了10～35kV系统接地故障，然后介绍了10～35kV系统单相接地故障的判断，最后分析了10～35kV单相接地故障的处理，以供参考。
关键词：10～35kV系统；接地故障；判断；处理现如今，在我国电力系统中10kV电压等级电网是必不可少的主要组成部门，当前在县级电网依旧普遍应用35kV电压等级电网。
结合有关调查结果显示，10～35kV电压等级电网因为没有仔细清理线路走廊以及设备耐雷水平不高等等原因，容易出现线路接地情况。
据统计，10～35kV线路故障停电的主要原因在于线路出现接地故障。
在技术层面上，不只是要重视电网改造、加强设备抗自然灾害能力，也必须要对失地线路迅速准确分析和判断，以确保设备稳定运行，保证对用户可以正常供电，使供电更加可靠。
一、概述10～35kV系统接地故障就10～35kV系统，通常是中性不接地运行，叫做小接地电流电网。
在小接地电流电网出现单相接地故障时往往不会对系统线电压的对称性造成破坏，然而故障相电压下降到与0非常接近，非故障电压提高到线电压[1]。
因为10～35kV电压等级设备没有很高的绝缘耐压水平，非故障相电压上升，容易破坏设备绝缘，进而导致故障进一步扩大。
因此，有关规程明显规定：经消弧线圈不接地以及接地的电网出现单相故障的运行时间必须要在两个小时以内。
二、10～35kV系统单相接地故障的判断1.结合10～35kV系统特征以及运行经验，由变电站将某个电压等级母线接地信号发送出来，如果一相电压下降，而且两相电压上升，而线电压没有任何变化，就说明此电压等级系统出现单相接地故障。
这时，与此变电站联接的各个变电站相同电压等级母线都将接地信号发送出来。
10kv线路单相接地故障对供电系统的影响
10kv线路单相接地故障对供电系统的影响论文导读：但是，由于各种原因，也难免出现故障，而使系统的正常运行遭到破坏，系统中最常见的故障是单相接地短路。
在小电流接地系统中，单相接地是一种常见故障，特别是雨季、大风和雪等恶劣天气条件下，单相接地故障更是频繁发生，若发生单相接地故障后电网长时间运行，会严重影响变电设备和配电网的安全经济运行。
发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但电网线电压的大小和相位差仍维持不变，从而接在线电压的用电设备运行，不因一相接地而受到破坏，系统可运行1-2h，这也是小电流接地系统的最大优点。
关键词：单相接地，故障，电压供电系统要求正常地不间断地对用电负荷供电，以保证工厂生产的正常进行。
但是，由于各种原因，也难免出现故障，而使系统的正常运行遭到破坏，系统中最常见的故障是单相接地短路。
电力系统可分为大电流接地系统（包括直接接地、经电抗接地和低阻接地），小电流接地系统（包括高阻接地、经消弧线圈接地和不接地）。
6—35kv电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即小电流接地系统。
在小电流接地系统中，单相接地是一种常见故障，特别是雨季、大风和雪等恶劣天气条件下，单相接地故障更是频繁发生，若发生单相接地故障后电网长时间运行，会严重影响变电设备和配电网的安全经济运行。
一、单相接地故障的特征及检测装置1、单相接地故障的特征发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但电网线电压的大小和相位差仍维持不变，从而接在线电压的用电设备运行，不因一相接地而受到破坏，系统可运行1-2h，这也是小电流接地系统的最大优点。
中央信号：警铃响，“某千伏某段母线接地”光字牌亮，中性点经消弧线圈接地系统，还有“消弧线圈动作”光字牌亮。
绝缘监察电压表指示：故障相电压降低（不完全接地）或为零（完全接地），而另两相电压升高，大于相电压（不完全接地）或等于线电压（完全接地）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压线路单相接地故障分析
一、高压线路接地故障的确定
1、接到值班调度员关于高压线路接地通知时，要询问清楚是哪条线路哪相接地，各相接地电压数值是多少，变化情况如何（数值是不断变化还是比较稳定），以便于对接地情况进一步分析。
2、排除变电所（发电厂）绝缘监视装置本身故障。
如果是一相对地电压为零值，另两相对地电压正常，这可能是绝缘监视装置本身故障引起。
如果是一相对地电压为零或很低，另两相电压升高，或一相对地电压升高，另两相对地电压降低，这都表明是高压线路接地或一相断相。
3、排除高压用户内部高压接地故障。
⑴向高压用户说明接地线路名称，接地相名称，责成高压用户对高压设备进行详细巡察，以查明是否有接地故障。
⑵电缆进户的高压用户可用钳型电流表测全电缆电流。
如等于零值或接近零值，则此高压用户无接地可能，如测电缆三相电流之和接近高压系统接地电流，则说明接地故障点在该用户内部。
⑶对负荷性质不甚重要又极为可疑用户，可要求其暂停电1分钟（核准时间），用验电器检验开关电源三相电压，就可以确定该用户内部是否有接地故障。
⑷要将高压线路缺相与接地故障很好区别。
高压线路上的跌落式熔断器熔断一相或高压发生断线，被断开的线路又较长，绝缘监视装置中的三相对地电压表也会发生指示数值不平衡，且类似接地情况。
如果三相对地电压表指示数值虽然不平衡，但又无明显的接地特征时，应当设法与该线路末端用户联系，如果用户三相电压正常，说明没发生高压断相而是接地所引起。
二、高压线路接地状态分析
1、一相对地电压接近零值，另两相对地电压升高3倍，这是金属性直接接地。
⑴如果在雷雨时发生，可能是绝缘子被击穿，避雷器因受潮绝缘被击穿，或导线被击断电源侧落在比较潮湿的地面上引起的。
⑵如果在有风天发生此类接地，可能是金属物被刮到高压带电体上；也可能是仍在高压设备上的金属物被风刮成接地；也有可能是避雷器、变压器，跌落式熔断器引线被刮断形成稳定性接地。
⑶如果是在良好的天气里发生，可能是外力破坏扔金属物或吊车等撞断一相高压线落在接地较良好的物件上，也有可能是高压电缆击穿接地。
2、一相对地电压降低，但不是零值，另两相对地电压升高，但没升高到3倍。
这是属于非金
属性接地特征。
有以下几种可能：
⑴如果在雷雨天发生，可能是一相导线被击断电源侧落在不太潮湿的地面上；如伴有大风，也有可能是比较潮湿的树枝搭在导线与横担之间形成接地。
⑵配变变压器高压绕组烧断后碰到外壳上或内层严重烧损主绝缘击穿而接地。
3、一相对地电压升高，另两相对地电压降低，这是非金属性接地和高压断相特征。
⑴高压断一相但电源侧没落地，负荷侧导线落在潮湿的地面上，没断线的两相通过负载与已接地导线相连，构成非金属性直接接地。
没断相对地电压降低，断线相对地电压反而升高。
⑵高压断线没落地或落在导电性能不好的物体上，或者装在线路上的高压熔断器熔断一相。
假如被断开线路较长，造成三相对地电容电流不平衡，促使三相对地电压也不平衡，断线相对地电容电流变小，对地电压相对升高，其它两相相对较低。
⑶配电变压器烧损那相绕组碰壳接地，高压熔丝又发生熔断，其它两相通过绕组而接地，所以烧损相对地电压升高，另两相降低。
4、三相对地电压数值不断变化，最后达到稳定或一相降低另两相升高，或一相升高，另两相
降低。
这是配电变压器烧损后而接地的典型特征。
某相绕组烧损而接地的初期，该相对地电压降低，另两相对地电压升高；当烧损严重后，致使该相与另一相熔丝熔断，虽然切断故障电流，但未断相通过绕组而接地，又演变为一相对地电压降低，另两相对地电压升高，
5、一相对地电压为零值，另两相对地电压升高3倍，但很不稳定，时断时续。
这是金属性瞬
间接地特征，有以下几种可能：
⑴扔在高压带电体上的金属物及已折断的配电变压器、开关、避雷器引线引起接地，由于接触不牢固，时而接触时而离开形成瞬间接地故障。
⑵高压套管脏污或有绝缘缺陷发生闪络接地放电，放电电弧可能是断续的，形成瞬间接地。
通过对高压接地故障分析，就可以判断出高压接地原因、形态和种类，从而为尽快查出接地故障提供比较准确依据。
