CO一氧化碳检测仪
CO鉴定器详解
主讲：吴绍华
一、构 造
一氧化碳鉴定器是由：手柄、活塞杆、 活塞、气筒、和三通开关组成。
三通开关的位置及作用： 与气筒平行：采集气样； 垂直位置：送气； 45度位置：关闭；
一氧化碳鉴定管的构造：由外壳、堵塞 物、保护胶、隔离层、指示剂等组成。
外壳：是由中性玻璃管加工而成。
堵塞物：是玻璃丝布、防声棉或耐酸涤 纶；它对管内物质起到固定作用。
二、特 点
本仪器携带方便、所需采样量少、操作简 单、快捷、灵敏度高，尤其是在需要立即判 明有害气体浓度有无危险时，必不可少的有 效器具。
三、用 途
AQY—50型一氧化碳鉴定器，是比长
式气体鉴定管使用的便携式气体分析仪器。 主要供煤矿井下及其他行业部门，作快捷 现场环境中的一氧化碳之用。也可配用其 他气体的鉴定管测定：CO2、H2S、NO2、 O2等多种气体浓度，是保证安全生产，预 防灾害发生的可靠检测仪器。
复 习 题：
１.一氧化碳鉴定器的构造。 ２.怎样测定常量、微量、浓量一氧化碳。 ３.一氧化碳对人体的危害。
六、CO对人体的危害
0.016%长时间稍微不舒服。轻微征兆。 0.048%一小时后轻微中毒，耳鸣，头痛，头晕 等。 0.128%半小时内严重中毒，肌肉疼痛，四肢乏 力，反应迟钝，失去行动能力。 0.4%短时间致命中毒，丧失行动能力，呼吸停 止，处于假死状态。 1%呼吸3—5口气，迅速死亡。
《煤矿安全规程》规定： 按体积计算：不得超过：０．００２４％ ２４ＰＰｍ 按重量计算：不得超过：０．０３ｍｇ／Ｌ
稀释倍数的计算公式： 倍数＝（有害气体＋新鲜空气）÷有害气体 就是：50÷有害气体＝倍数
C.对微量一氧化碳的检测方法：
对微量一氧化碳可重复送几次气（同一 只管）检查得出的结果被送气次数除，就 是真实含量。（即：在鉴定管上能够读出 数据即可）。
一氧化碳测定仪使用说明书
4
9
图3
-200ml/min，当测定器显示值和标气值一致时，可以不调试。若不 校准
一致时，把测定器插入调试盒，测定器显示为“---” 。点触 测电压
校准 键，测定器显示一数字，待该数字稳定后，再点触盘测电压 键，第
一位数码显示 0，第二、三位熄灭，再点触此键（约 0.1s），使显示 达到所需值，长按此键，使第二位显示 0，再点触此键（约 0.1s）， 使显示达到所需值，同样方法置第三位数字和标气值一致，再长按 此键（≥1s）使数码管显示为“PAS”后显“---”校准结束。取下 调试盒，测定器进入测试状态，数码管显示值应为标气值。检测气 体若大于或等于报警点测定器应有声光报警信号。
7、 测定器的成套性 a． CTH1000 一氧化碳测定器 b． 单充或组合充电器 （按合同要求配置） c． 通气咀 d． 调试盒 （1：5 个；或按合同要求配置）
1台 1只
2
11
（6）点触调报警点键 3 次 （7）长按调报警点键 （8）结束
0 23 测定器显示：
PAS
━━━
5.8.3 通气校准：（设标气值为 25×10－6CO，图中 X 为不确定数字。） 给测定器通入 450×10－6CO 标气，流量为 150～200ml/min,
(见调校操作示例)
5.8 调校操作示例：
开机，按电源“开”键，测定器进入自检状态，数码管和小数
点全亮，同时出现短暂的声光报警，然后进入工作状态，预热 10~15
分钟。
5.8.1 调零点
操作步骤：（1）插入调试盒 （2）按调零键
（3）结束
测定器显示： ━ ━ ━
PAS
━━━
仪器取出调试盒，数码管显示： 0 0 0
一氧化碳检定仪的操作方法
一氧化碳检定仪的操作方法一、主要测量气体（一）一氧化碳（CO）性质：无色、无味、无臭、极毒,比重0.97,微溶于水。
浓度达到13%-75%时遇火爆炸,达到30%时,爆炸威力最强。
来源：(1)煤的氧化、自燃及火灾;〈2〉放炮;〈3〉瓦斯、煤尘爆炸。
危害：浓度达到160PPM时,数小时后稍微不舒服;480PPM时,1h内轻微中毒;1280PPM时,0.5h-1h后严重中毒;4000PPM时,很短时间致命中毒;10000PPM时,呼吸3-5口气,迅速死亡。
（二）二氧化氮性质:褐红色、极毒、易溶于水的气体,比重 1.57,对眼睛和呼吸器官有强烈的刺激作用,严重时会引起肺水肿。
来源:炸药不完全爆炸。
危害:浓度达到:0.006%时,咳嗽、胸部作痛;0.01%时,恶心、呕吐;0.025%时,短时间内死亡。
（三）二氧化硫性质:无色、有硫磺味及酸臭味的气体,比重 2.27,易溶于水,对眼睛和呼吸器官有强烈的刺激作用。
来源:（1）硫化矿物燃烧及爆炸;（2）在含硫矿物中放炮时放出;（3）煤岩中放出。
危害:浓度达到0.001%时,强烈刺激眼膜;0.05%时,短时间内引起气管发炎、肺水肿使人死亡。
（四）硫化氢性质:无色、微甜、有臭鸡蛋味的气体,比重 1.19,易溶于水,毒性极强,浓度达到4.3%-45.7%时遇火能爆炸。
来源:（1）坑木的腐烂;（2）硫化矿物被水分解;（3）炸药不完全爆炸;（4）含硫的煤自燃及煤尘爆炸;(5)旧巷道水中放出。
危害：浓度达到0.01%时,呼吸困难,瞳孔放大;0.02%时,头痛、恶心、昏睡;0.05%时,30min后失去知觉;0.1%时,迅速死亡。
二、使用前的检查1、灵活性、畅通性检查2、气密性检查将活塞杆全部推入，把三通阀扭到45度位置，迅速拉、放活塞杆三次，活塞拉杆外露长度不超过5mL为合格。
如果外露长度超过5mL为不气密。
3、检查活塞杆上面的刻度4、检定管检查：日期、刻度和标识、量程、种类、玻璃管和封口。

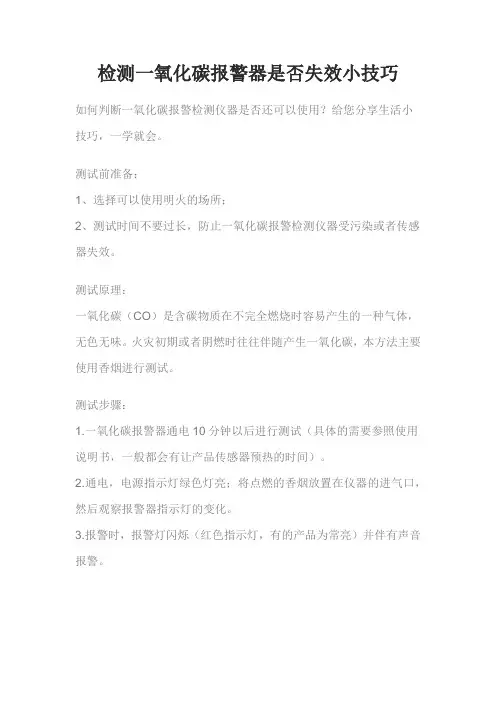

检测一氧化碳报警器是否失效小技巧
检测一氧化碳报警器是否失效小技巧
如何判断一氧化碳报警检测仪器是否还可以使用？给您分享生活小
技巧，一学就会。
测试前准备：
1、选择可以使用明火的场所；
2、测试时间不要过长，防止一氧化碳报警检测仪器受污染或者传感器失效。
测试原理：
一氧化碳（CO）是含碳物质在不完全燃烧时容易产生的一种气体，无色无味。
火灾初期或者阴燃时往往伴随产生一氧化碳，本方法主要使用香烟进行测试。
测试步骤：
1.一氧化碳报警器通电10分钟以后进行测试（具体的需要参照使用说明书，一般都会有让产品传感器预热的时间）。
2.通电，电源指示灯绿色灯亮；将点燃的香烟放置在仪器的进气口，然后观察报警器指示灯的变化。
3.报警时，报警灯闪烁（红色指示灯，有的产品为常亮）并伴有声音报警。
需要注意：一氧化碳报警器也不是一探测到CO就报警，而是需要CO浓度达到报警阀值。
测试如果无法正常报警，那么说明该仪器已经失效，建议联系厂家更换或者维修。
（一）、非分散红外吸收法一氧化碳分析仪（空气中CO分析
（一）、非分散红外吸收法一氧化碳分析仪（空气中CO分析仪）TH-2004型非分散红外吸收一氧化碳分析仪采用气体过滤非分散红外吸收法。
主要功能及特点●该仪器采用全中文菜单式操作界面，五键结合操作，对应按键功能提示，简化了操作程序。
●自动报警显示，能迅速判断故障，降低故障率。
●采用积木式设计，便于日常维护和仪器维修。
●数据采集时效、便捷该仪器通过RS-485串行通讯端口，与其它分析仪构成自动监测网络，采集的数据通过RS-485转RS-232传输给子站计算机，然后中心站控制室通过有线、宽带或无线传输方式远程调取子站计算机数据，及时有效的掌握某一区域的空气质量状况，具有较好的时效性。
●数字滤波精确、无误分析仪采用了先进的数字滤波算法，以均方估计误差最小准则对响应时间和信噪比进行最佳优化，从而提高了系统的信噪比。
●采用参比/测量技术，消除光源波动对测量结果的影响紫外灯发光强度的变化直接影响到测量的结果，为减少光强变化对测量结果影响，该分析仪采用参比/测量技术，即样气通过电磁阀的控制，交替将涤除O3后的参比气和样气分别进入吸收室中，计算出参比气和样气之差，再按照朗伯-比尔定律进行空气中的O3浓度的测量。
防止由于灯长期工作老化对测量结果的影响。
●自动校准为了确保仪器的精密度和达到最佳的使用效果，在一定周期内，需要对仪器进行零点和跨度校准。
工作人员可在子站计算机上设置仪器的自动走零走标时间，完成仪器的自动校准工作。
也可在中心站控制室远程设置子站计算机，完成仪器的自动校准工作。
真正实现了全天候无人值守，提高了系统的自动化程度。
●远程监控系统采用了现代通讯技术，中心站控制室远程调取子站计算机数据的同时，可同时监控监测仪器的内部参数和报警信息，可随时了解仪器运行和校准状况。
现代通讯技术，构成了庞大的环境监测信息网，充分体现了现代数字化信息技术的优越性，大大降低了人力、物力的投入，为环境监测部门对污染源的分析和监控提供了迅速、可靠的数据保障。
一氧化碳使用说明书
北京卓安科贸有限责任公司CTH1000B型便携式一氧化碳检测仪CTH1000B Type protable CO detector使用说明书Instruction manual产品执行标准：Q/HRZHA001-2008使用说明书出版日期2008年03月01日CTH1000B型便携式一氧化碳检测仪使用说明书一．用途本使用说明书适用于CTH1000B型便携式一氧化碳检测仪（以下简称仪器）。
仪器适用于煤矿井下作业环境中一氧化碳气体浓度的测定和报警。
仪器防爆形式：矿用本质安全型。
仪器防爆标志为ExibI。
具有操作简单明了、体积小、携带方便、精度高、价格便宜等特点。
仪器应能适应下列环境大气条件：________ 工作温度：0℃~+ 40℃________ 相对湿度：≤98%RH（+25℃）________ 大气压力：80~116kPa________ 贮存温度：-40℃~+60℃________ 风速：≤8m/s________ 具有甲烷爆炸气体的井下警示：当仪器使用环境条件超出上述使用条件时，可能会造成仪器误差增大。
当仪器长时间应用于-10℃以下环境时，有可能造成液晶损坏！二．测量原理仪器采用电化学传感器，其结构由电解液中的三个电极构成（见图1）。
Figure 1. Simplified diagram of a sensor and potentiostat circuit工作电极的工作信号经过U2转化为电压信号，电路同时保持工作电极的电压处于其偏压之下，线路中运放U1在对电极产生一电压信号，该信号与工作电极电流信号一致。
同时恒电位电路使工作电极与参考电极之间保持一恒定的电位差。
三．型号定义C T B 1000 X 便携式测量范围：0~1000×10-6报警功能一氧化碳测定器四．技术指标测试气体一氧化碳（CO）测定原理定电位电解方式测试范围CO：0~1000×10-6指示精度CO：0~100×10-6：±（1.5+2.0%真值）CO：100~500×10-6：±4.0%真值CO：500~1000×10-6：±10.0%真值报警设定值0~200×10-6（可调）报警精度±1×10-6报警声级强度> 75db(距蜂鸣器1米远处)报警光能见度> 20米（黑暗中）响应时间< 40秒（流量100ml/min）工作温度范围0 ~ 40 ℃储存温度-20 ~ +60 ℃相对湿度≤98%RH（+25 ℃）传感器使用寿命≥2年仪器连续工作时间≥100小时外形尺寸128mm×56mm×28mm重量200克电池型号9V叠层电池一节最高开路电压U0：9伏仪器工作电流：< 5mA（无报警时）最大短路电流I0 2.0A报警工作电流40mA五．使用方法：5．1仪器结构图：1.液晶显示器2.电路板3.光报警窗4.仪器前壳5.仪器后壳6.蜂鸣器7.发光管8.传感器9.视窗罩10.电池罩11.电池12.贴膜13.电路板14.调零、校准旋钮 15．金属挎5．2仪器显示器符号说明低电池指示符浓度指示符浓度值显示5．3 电池的安装与更换警告：电池的安装与更换请在非井下的安全场所进行！当长时间不用仪器时应取出电池。
一氧化碳检测仪项目实施方案
一氧化碳检测仪项目实施方案一、项目背景和目标一氧化碳（CO）是一种无色、无味、无刺激性气体，但在高浓度下具有致死性。
由于一氧化碳是一种常见的室内空气污染物，长时间暴露在高浓度的一氧化碳环境中会对人体健康产生严重影响。
因此，开发和使用一氧化碳检测仪对于实时监测和预防一氧化碳中毒具有重要意义。
本项目的目标是设计和制造一种高精度、便携式的一氧化碳检测仪，能够实时检测环境中的一氧化碳浓度，并发出警报以提醒用户。
同时，该检测仪还应具备数据存储和传输的功能，方便用户对检测结果进行分析和管理。
二、项目实施步骤1.需求分析：与相关部门和用户进行需求收集和分析，明确一氧化碳检测仪的功能、性能和应用场景。
2.技术研发：开展相关技术研究和实验，选定合适的传感器和算法，设计和制造一氧化碳检测仪的核心部件。
3.原型制造与测试：根据设计方案，制造一氧化碳检测仪的原型，并进行各项功能和性能测试，包括准确度、稳定性、响应时间等。
4.系统设计与集成：根据测试结果和用户需求，进行一氧化碳检测仪的系统设计和功能优化，包括硬件和软件部分。
将传感器与数据采集、处理、存储和传输模块进行集成。
5.生产制造：制定一氧化碳检测仪的生产制造流程和标准，确保产品质量和交付周期。
6.产品验证与认证：对生产出的一氧化碳检测仪进行验证和测试，确保满足相关标准和要求。
申请相关认证和测试报告。
7.销售和推广：制定销售计划和推广方案，寻找销售渠道和合作伙伴，推广一氧化碳检测仪，并提供技术支持和售后服务。
三、项目实施计划和资源安排1.需求分析阶段（2个月）：-与相关部门和用户进行需求收集和分析。
-制定一氧化碳检测仪的功能和性能规格。
2.技术研发阶段（6个月）：-进行技术研究和实验，选定传感器和算法。
-设计和制造一氧化碳检测仪的核心部件。
3.原型制造与测试阶段（2个月）：-制造一氧化碳检测仪的原型，并进行各项功能和性能测试。
4.系统设计与集成阶段（4个月）：-进行系统设计和功能优化，包括硬件和软件部分。
一氧化碳检定器
一氧化碳检定器一、仪器的用途用于煤碳工业、冶金工业、化学工业、及煤气发送站，快速检定空气中的一氧化碳含量。
二、一氧化碳检定器的组成CO检定器是由检定管和吸气装置两部分组成。
1、检定管1)结构：它是由外壳、堵塞物、保护胶、隔离层及指示胶、被测气体浓度的刻度等组成。
保护胶的作用是除去对批示胶变色有干扰的气体。
隔离层对指示胶起界限作用。
2）工作原理当被测气体以一定的速度通过检定管时，被测气体与指示胶发生有色反应，根据指示胶变色度来确定浓度，此种检定管称为比长式检定管。
我国用于煤矿的检定管有一氧化碳（CO）、二氧化碳（CO₂）、硫化氢、（H₂S）及二氧化氮（NO₂）等几个品种。
（1）一氧化碳检定管是以活性硅胶为载体。
（2）硫化氢检定管也是以活性硅胶为载体。
（3）二氧化碳检定管是以活性氧化铝为载体。
2、吸气装置（1）构造：气样入口检定管插孔三通阀把活塞杆吸气筒温度计。
（2）性能：用于抽取气样通过检知管，检查CO的浓度。
一次抽气量50毫升（正负5毫升）。
三、检定器的使用方法使用前的检查：1）检查进出气孔是否畅通。
2）三通开关是否灵活。
3）检定器是否气密。
检查方法：将三通开关扭到45°角将活塞拉杆拉出迅速放开，活塞迅速返回，不超过一格为合格，超过一格为不合格。
4）检查活塞杆上的刻度、数字是否清晰。
5）检查有效检定管不少于30支。
《矿山救护规程》规定检定管不少于30支、温度计、手表、记录本、笔等是否齐全。
怎样检查检定管是否合格：1）检定管字迹是否清晰。
2）药品是否松动。
3）玻璃管是否破裂。
4）检定管是否过期。
怎样进行检查三量检查：1.浓量检查：缩小送气倍数，读出读数乘以缩小的倍数。
2.常量检查：将一筒气推完后可以直接读出气体的含量。
3.微量检查：增加送气次数后，读出的读数除以送气的次数后就是气体的真实含量。
观察鉴定管的测量范围，采样量，送气时间。
注意：氧气为30ml。
1.只有硫化氢是吸气检查，其它气体是推气检查。
